Descrição
A planta inclui várias paredes inclinadas, cada uma com um ângulo de inclinação distinto. Embora algumas paredes tenham uma aparência esteticamente agradável na planta, outras aparecem distorcidas e invadem áreas que deveriam estar incluídas na planta. Existem métodos alternativos para exibir as paredes inclinadas?
Solução
Há vários métodos para apresentar a parede inclinada na vista em planta usando a configuração Visualização em Planta:

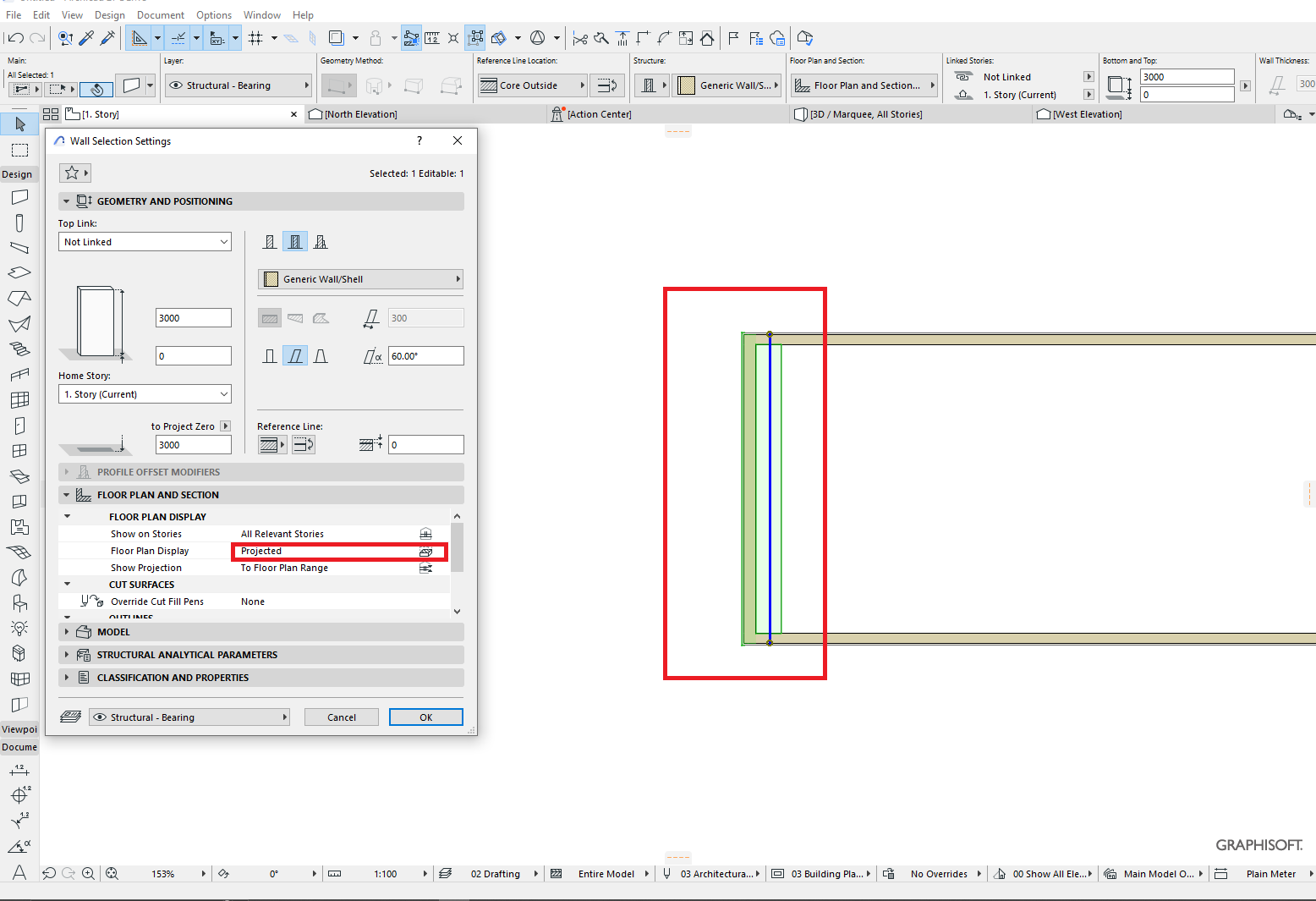

Vista e Corte
Esta opção da Visualização em Planta exibe a parede inclinada a partir da Altura do Plano de Corte até os elementos do piso atual.

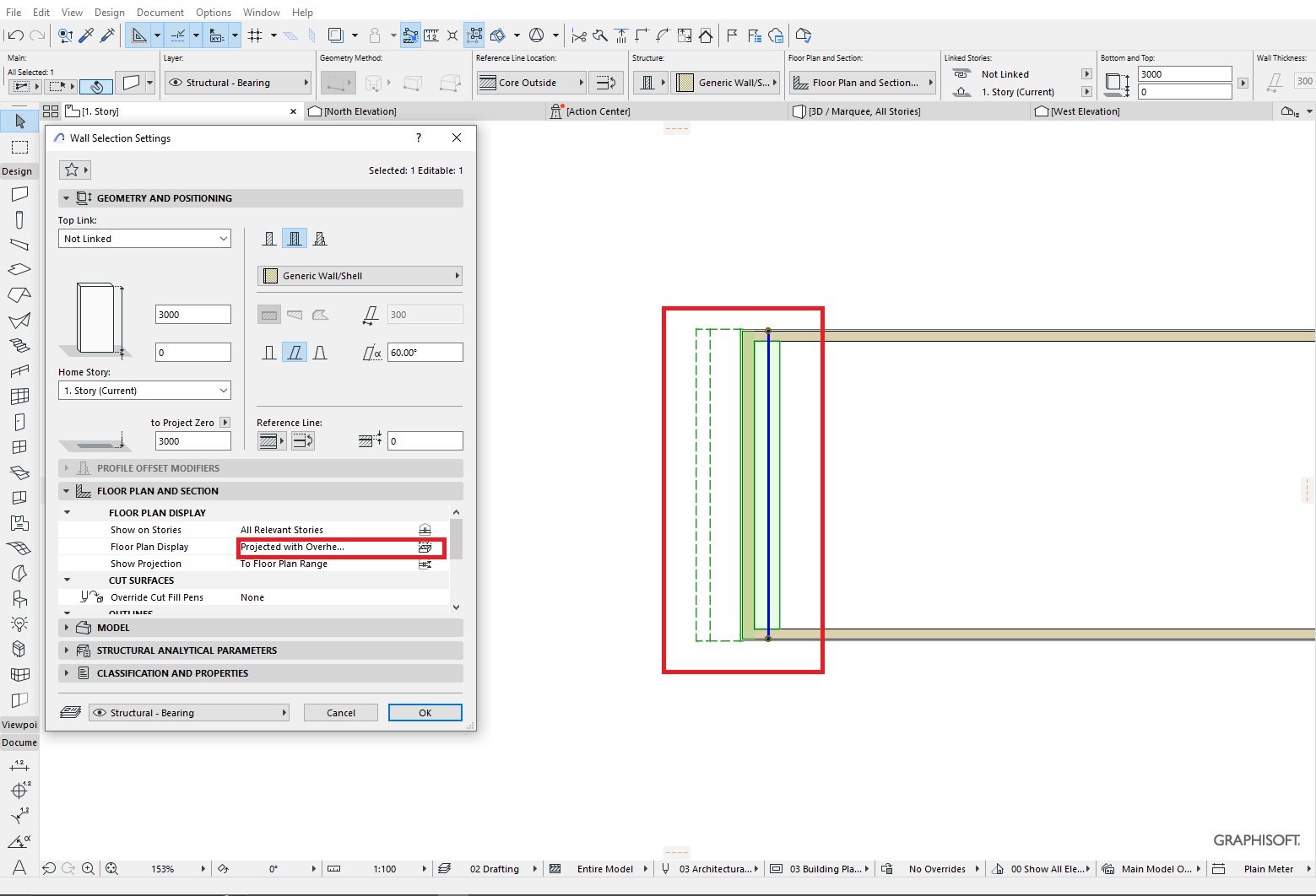

Vista, Corte e Projeção
Esta opção apresentará toda a extensão da parede inclinada. Ela exibirá as paredes como a opção Vista e Corte a partir da Altura do Plano de Corte até abaixo dos Elementos do piso atual, mas exibe as seções de parede acima do plano de corte em linhas tracejadas.

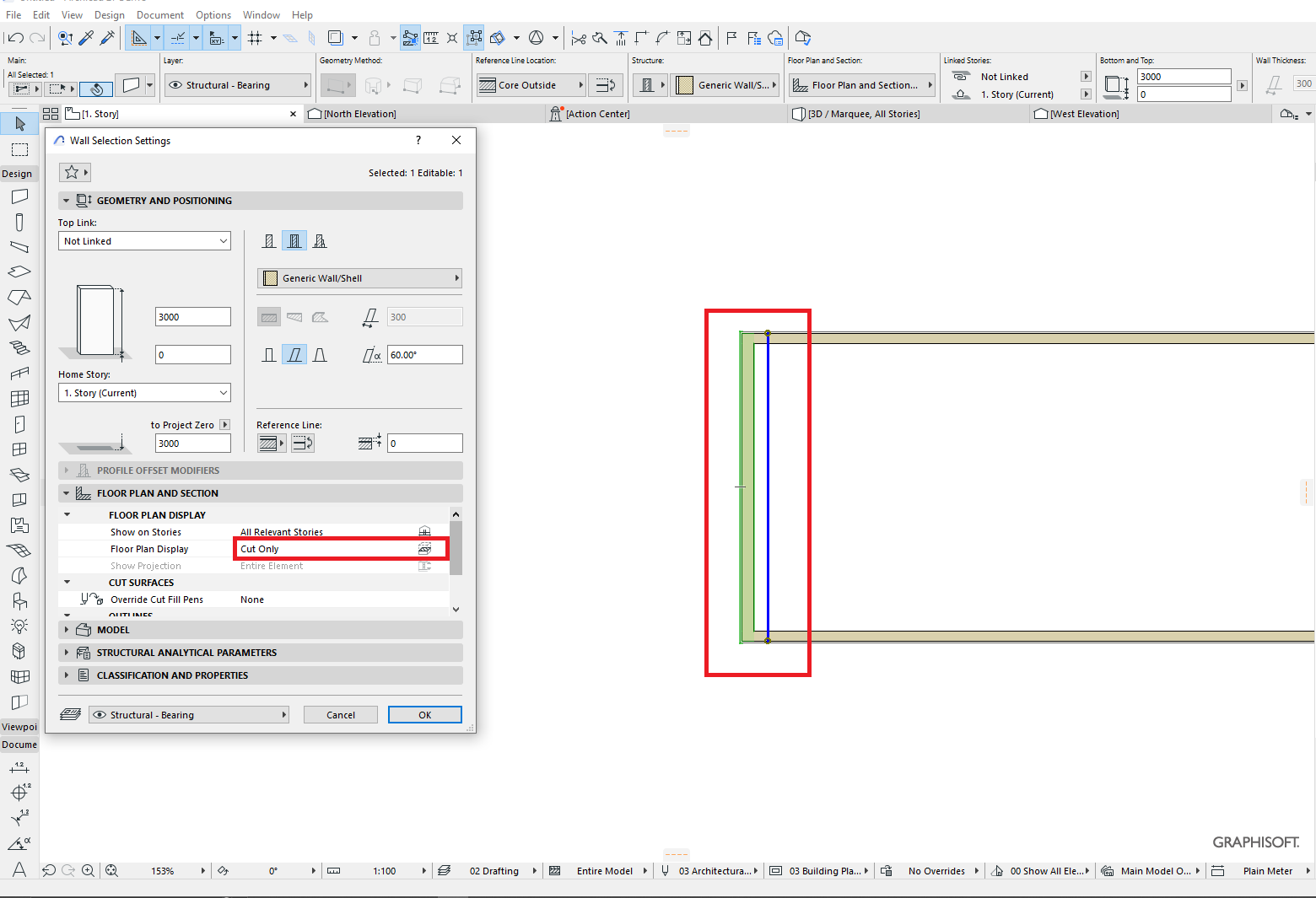

Apenas Corte
Esta configuração mostrará apenas a seção cortada da parede inclinada com base na Altura do Plano de Corte.

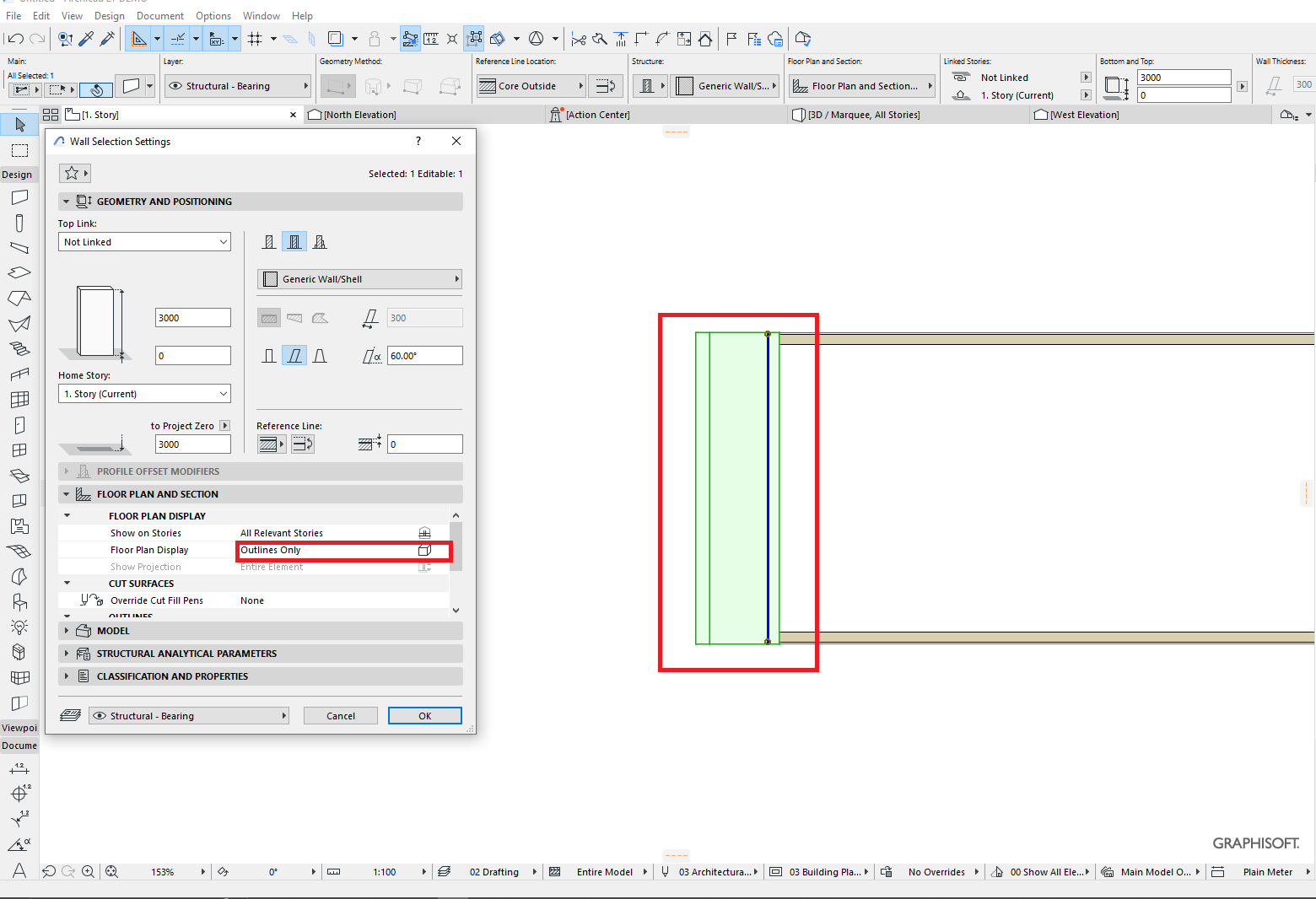

Apenas Contorno
Esta opção exibirá a extensão da parede inclinada sem acabamentos e materiais.

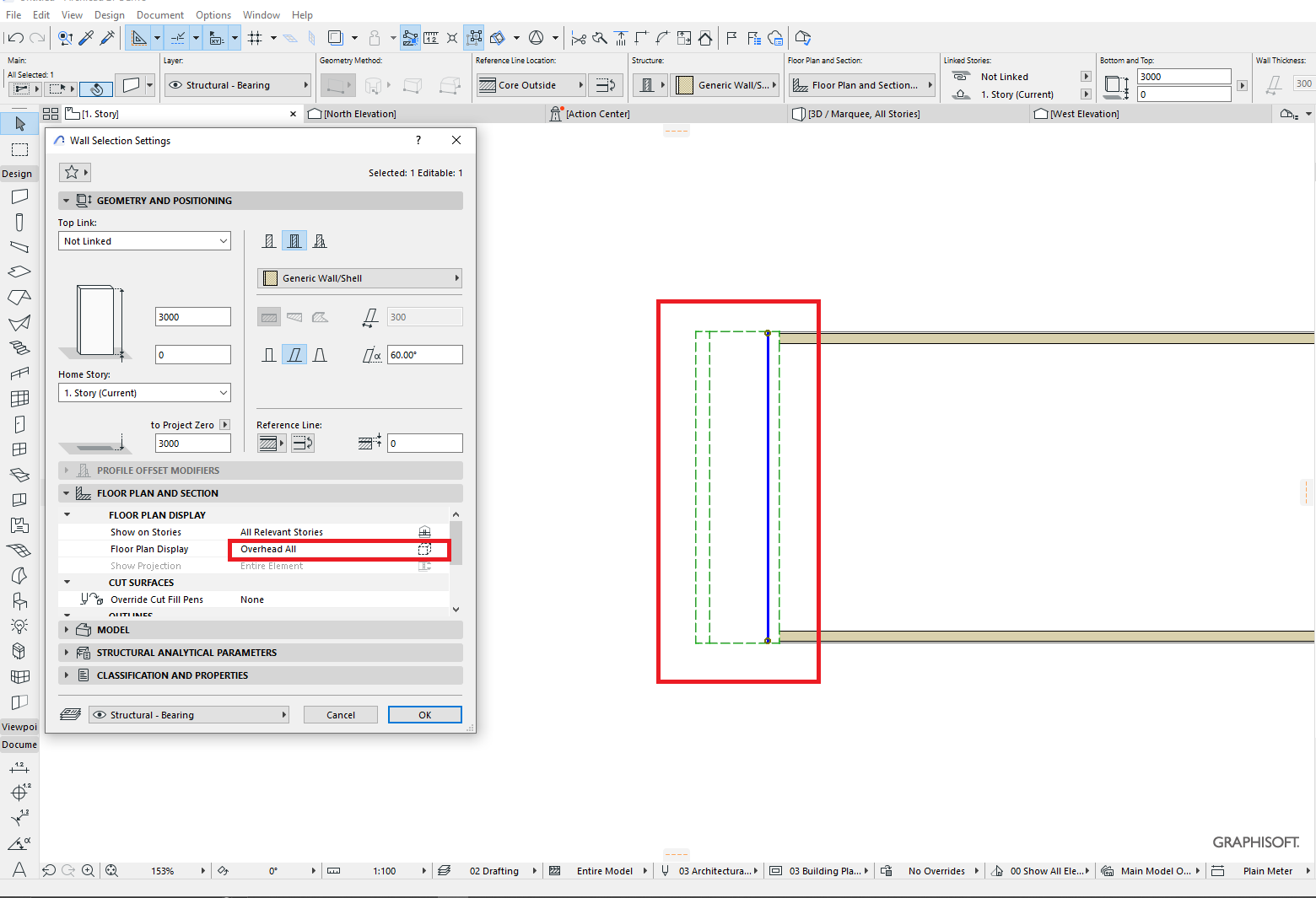

Tudo em Projeção
Esta opção exibirá da mesma forma que a opção Apenas Corte. Exibe o contorno da parede inclinada em linhas tracejadas, sem acabamentos nem materiais.
