Descrição do problema:
Projetei a planta de uma casa residencial. Para melhorar o apelo visual, gostaria de adicionar sombras. Como posso fazer isso?
Solução

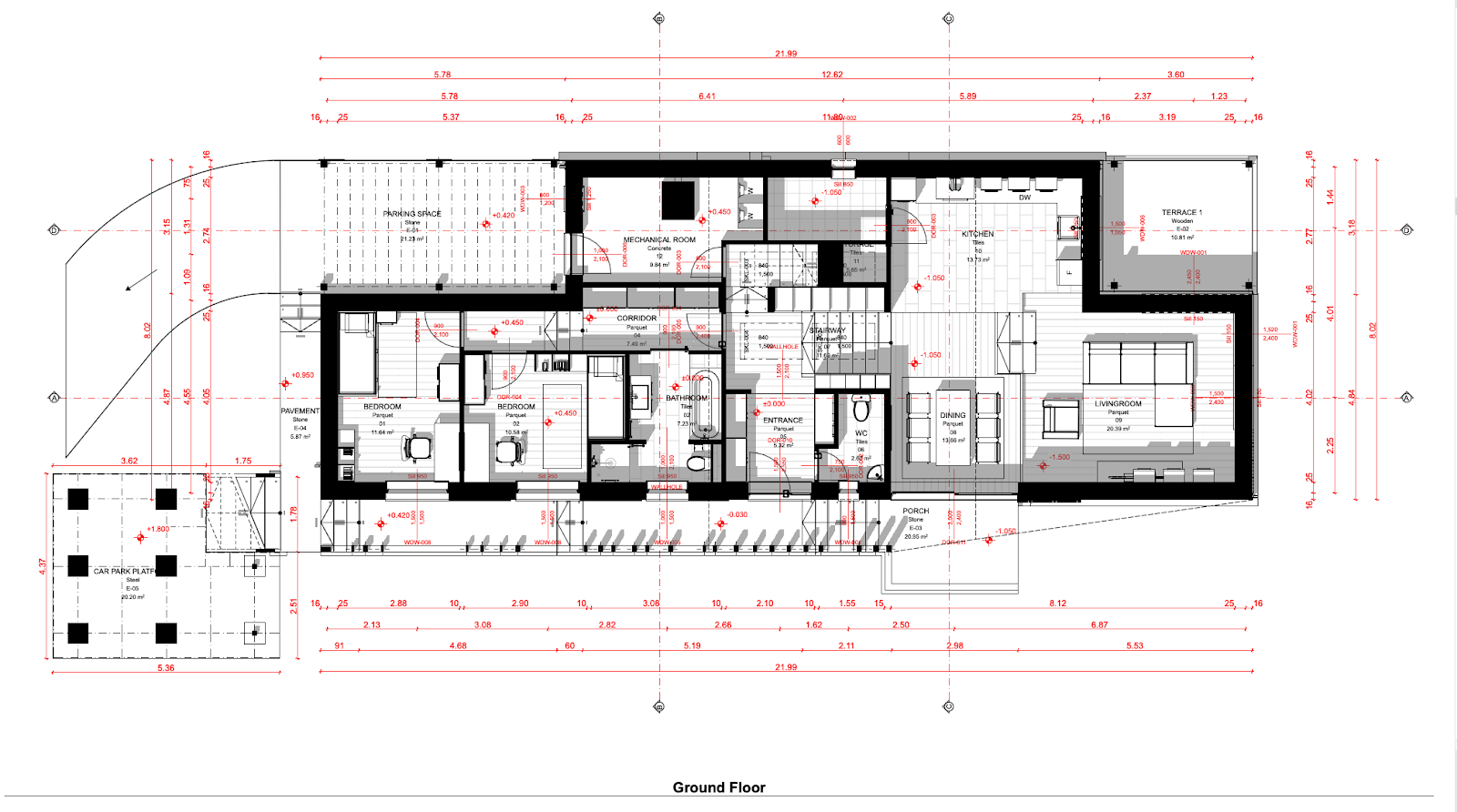

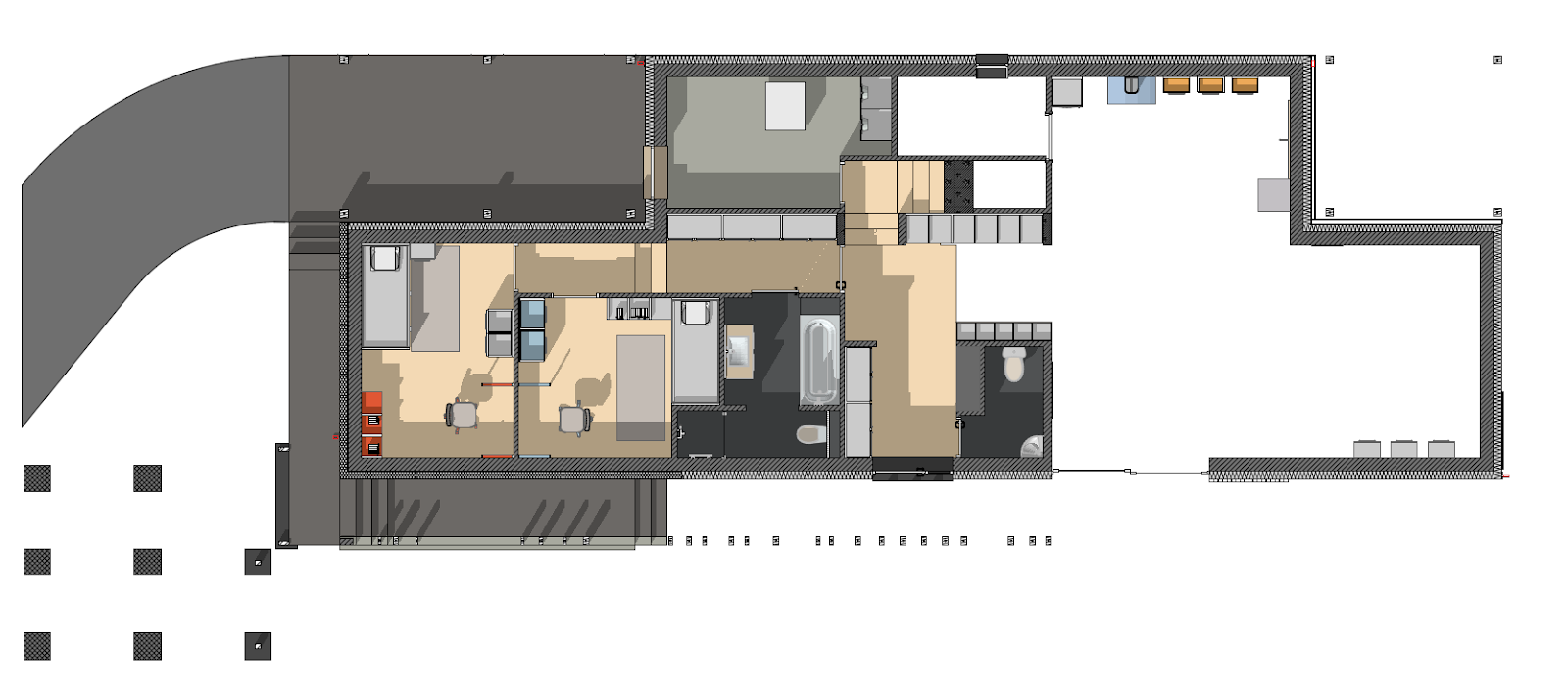

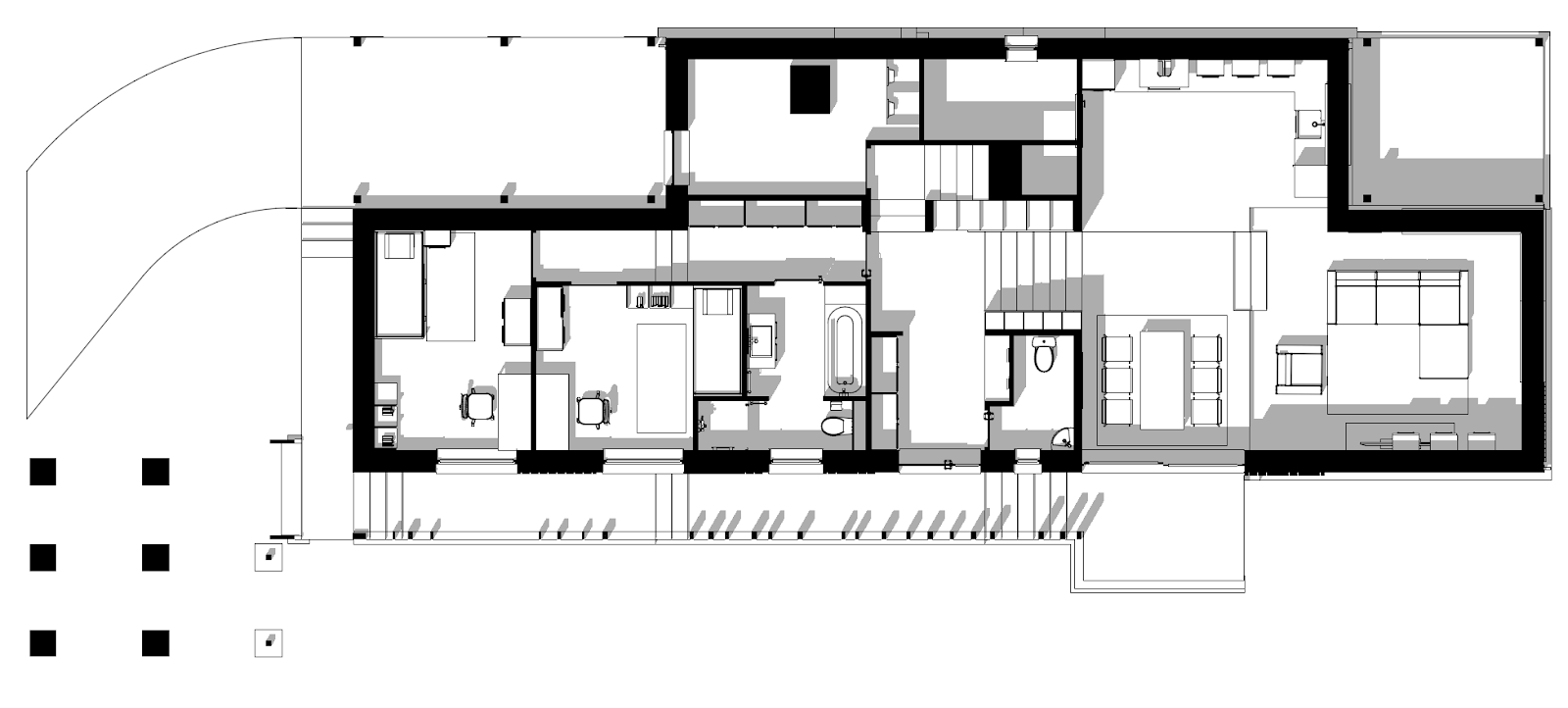

É possível criar plantas de piso com sombras no Archicad utilizando Documentos 3D. Para isso:

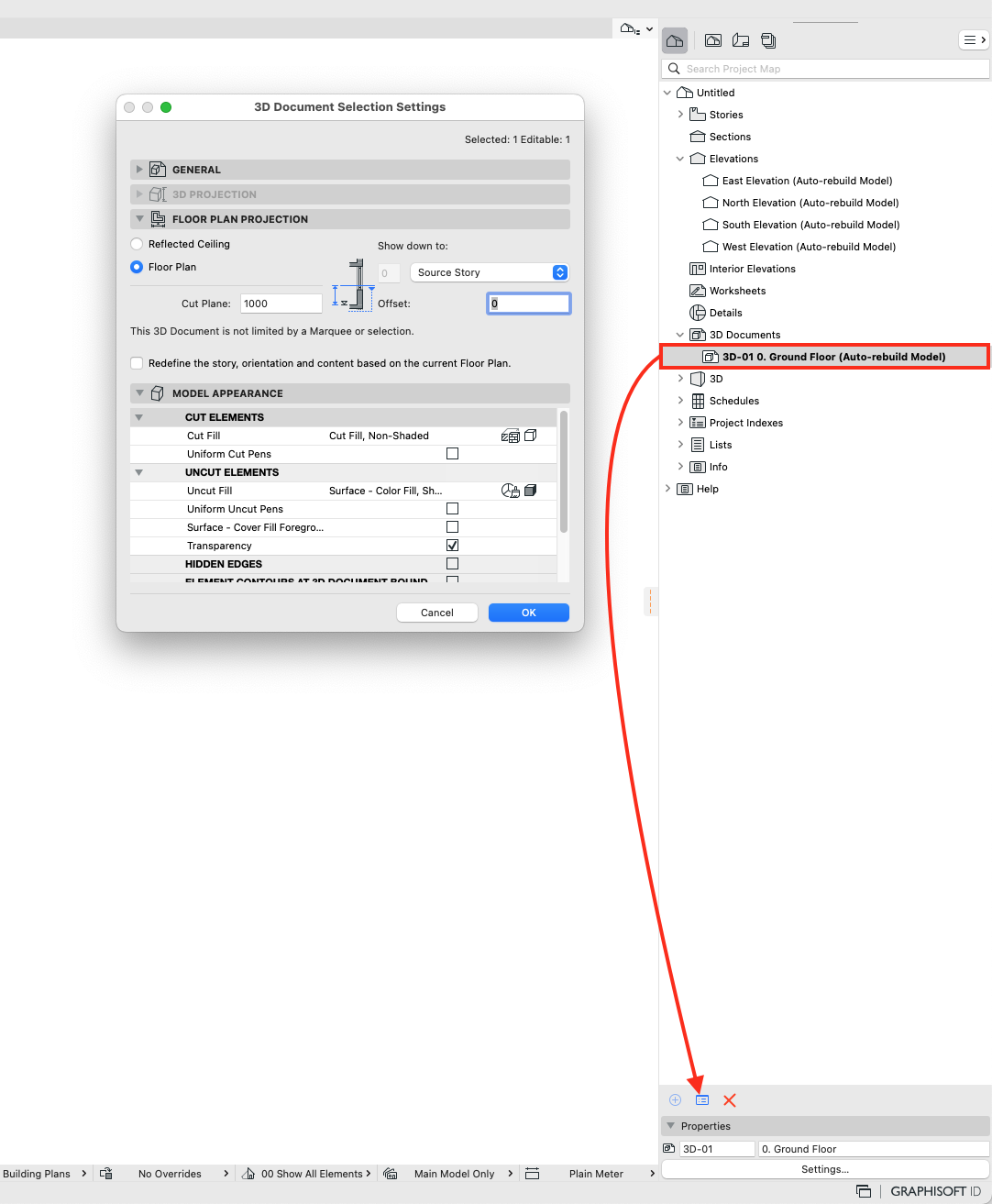

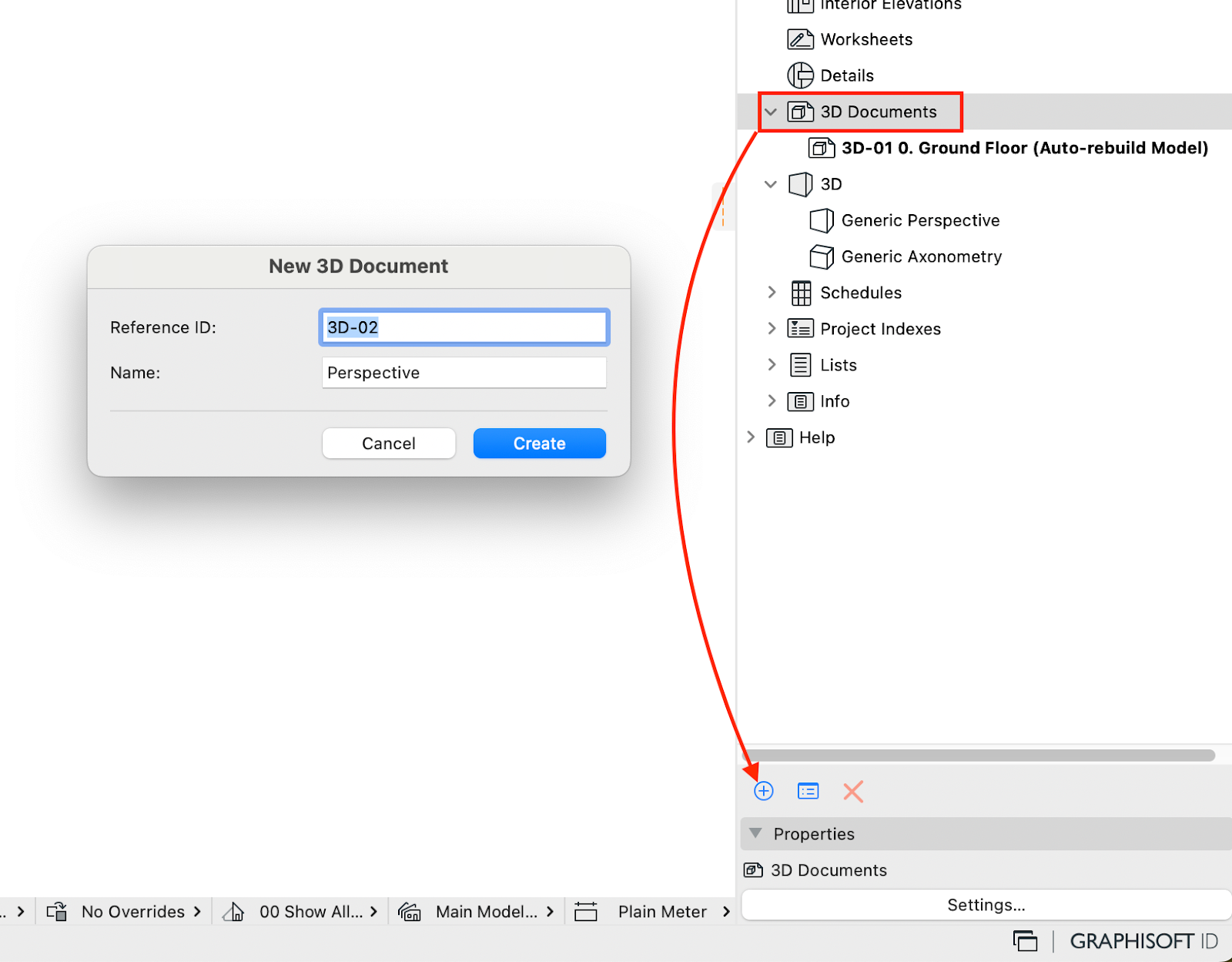

No Navegador, selecione Documentos 3D e clique no botão “Novo Ponto de Vista” (+).

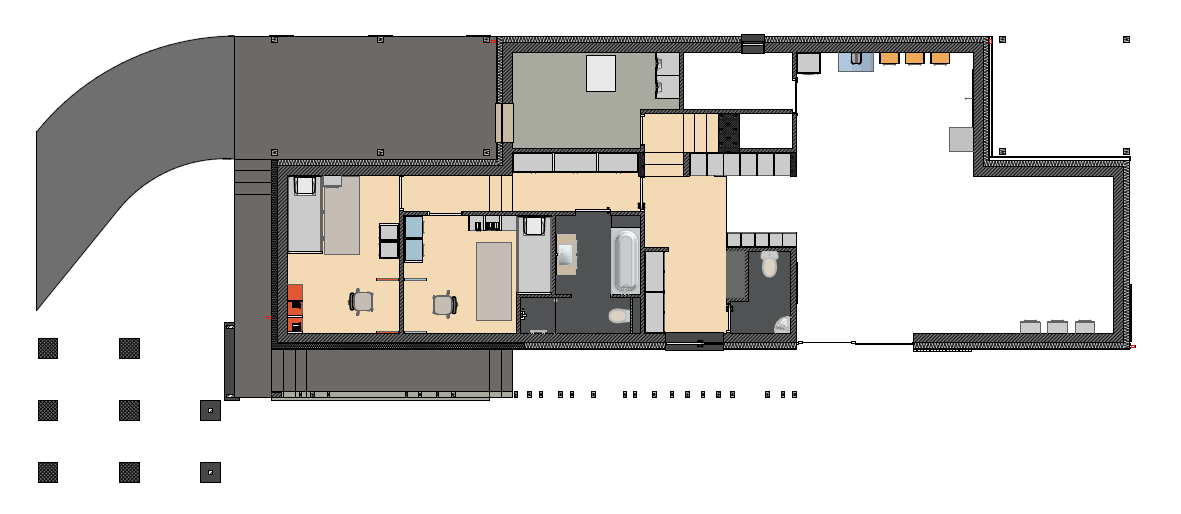

- Abra o Documento 3D.

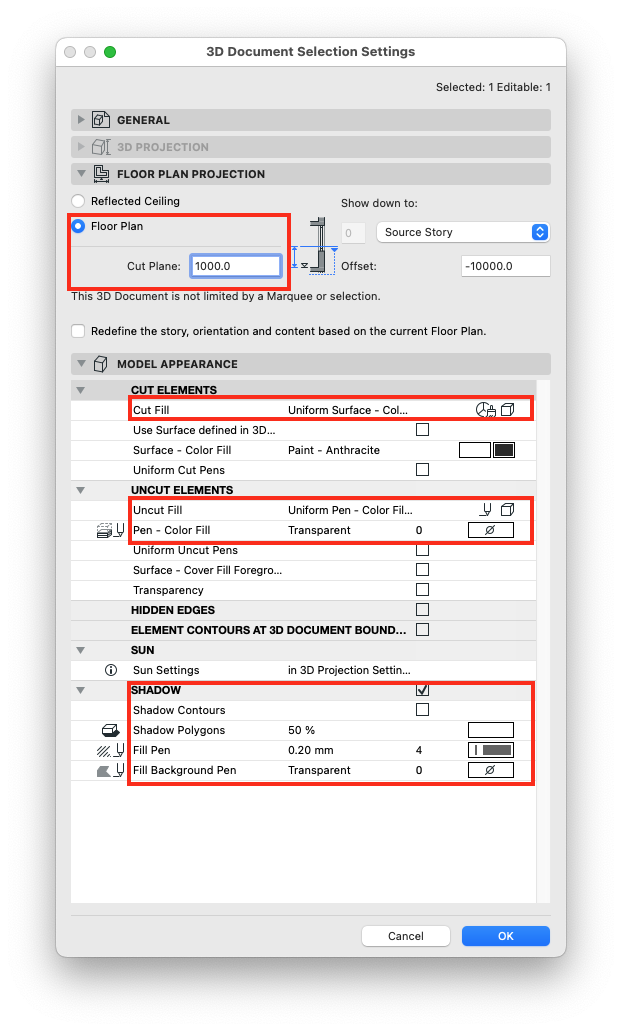

Ir para Definições do Documento 3D. Na aba Aparência do Modelo, certifique-se de marcar Sombra.
Para melhorar ainda mais a visualização, há definições adicionais disponíveis que podemos modificar.
- Projeção da Planta — selecione a altura adequada do Plano de Corte da Planta.
- Em Aparência do Modelo, em Elementos Cortados, selecione “Superfície Uniforme - Cor Trama, Não Sombreado.
- Em Elementos em Vista, altere o valor de Trama em Vista para “Caneta Uniforme - Cor Trama, Não Sombreado. Altere o valor de Caneta em Vista - Cor Trama para “0” ou transparente.
- Na aba Sombras, altere o valor do Polígono da Sombra para 50% e a Caneta da Trama para preto ou cinza escuro. Certifique-se de que a Caneta do Fundo da Trama esteja definida como “0” ou transparente.

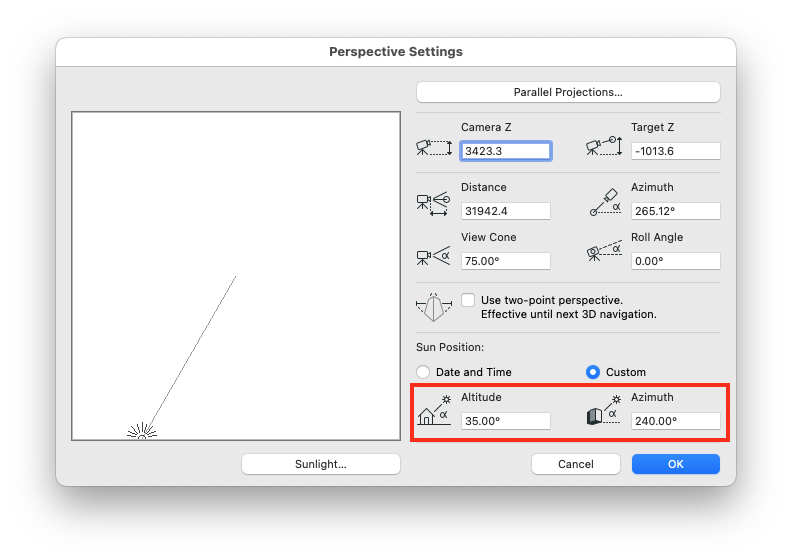

- Select OK when done. If you are not satisfied with the shadow orientation, you can adjust this in the 3D Projection settings. Go to View > 3D View Options > 3D Projection Settings. Change the values of “Altitude” and “Azimuth” to your preference.
- Depois que a Posição do Sol estiver definida, vá para Documento 3D > clique com o botão direito e selecione Redefinir Documento 3D com base na Janela da Planta atual.

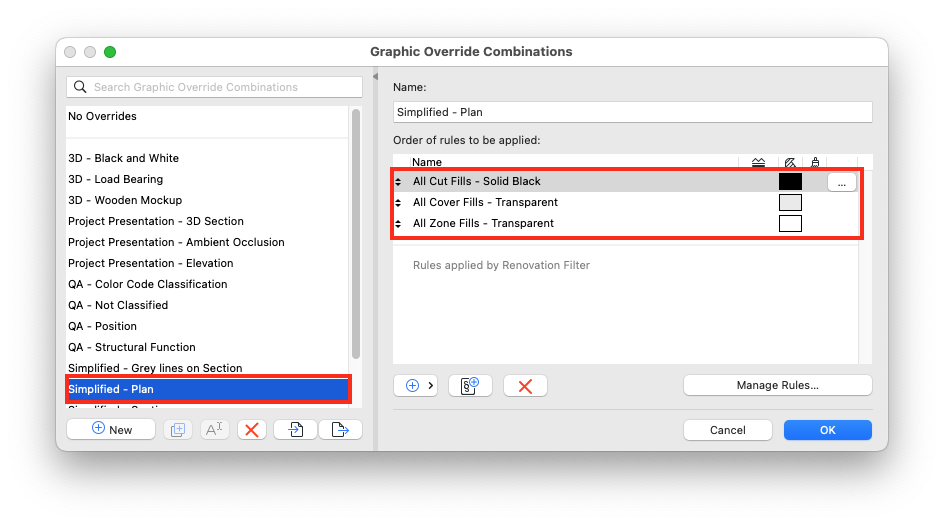

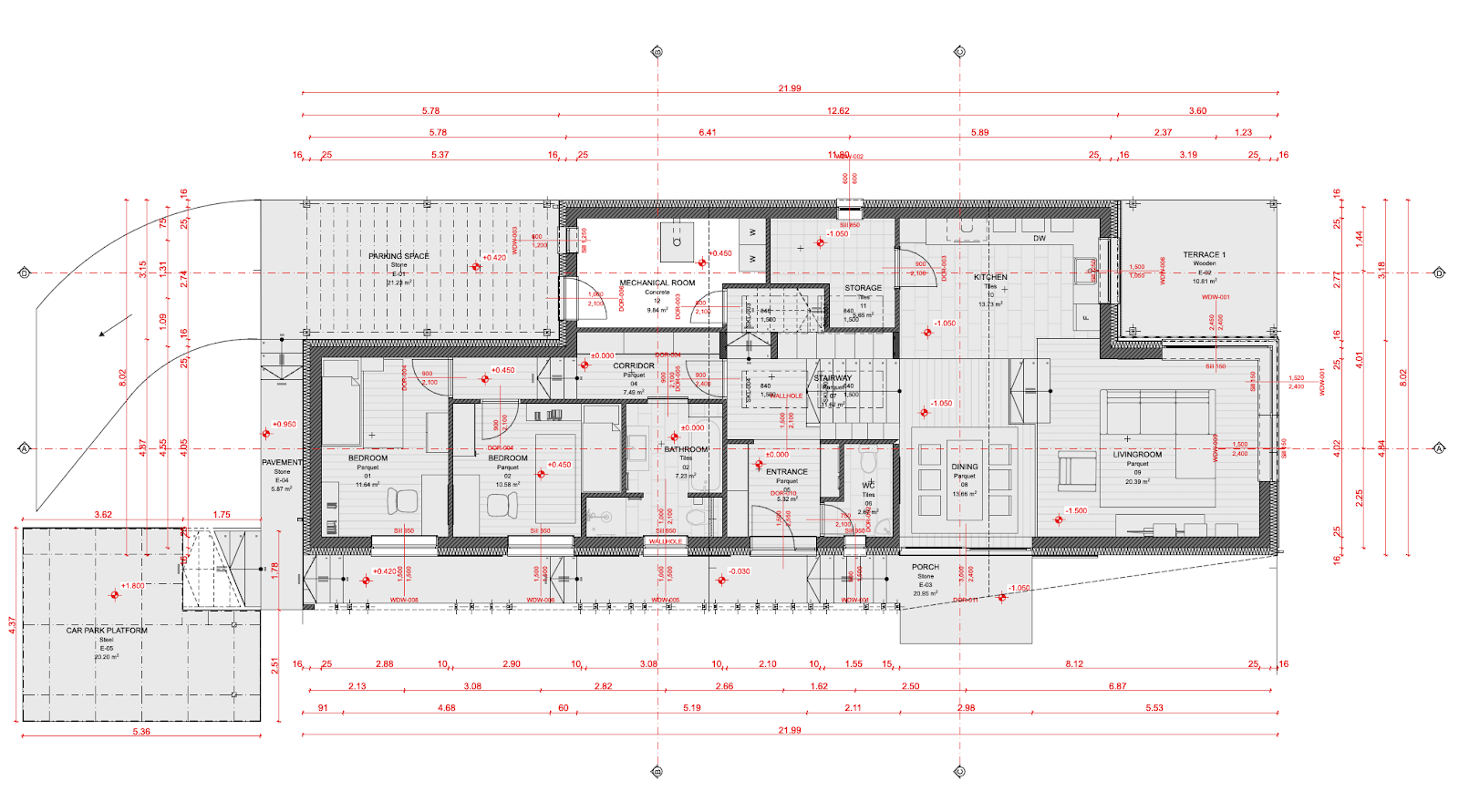

- Insira uma Sobreposição Gráfica para alterar as Tramas de Corte para “preto”. Para isso, você pode utilizar a Combinação de Sobreposição Gráfica “Simplificado - Planta”.
- Certifique-se de salvar o Documento 3D como uma Vista.
É possível adicionar anotações, como rótulos e cotas, diretamente no Documento 3D.
Seguindo estas etapas, você conseguirá incorporar efeitos de sombra às suas plantas baixas de maneira eficaz, aprimorando significativamente seu apelo visual. A combinação de Documentos 3D, ajustes precisos de sombra e sobreposições gráficas adequadas permite uma apresentação profissional e refinada do seu projeto. Seja para apresentações a clientes ou revisões internas, adicionar sombras dará profundidade e realismo às suas plantas baixas, tornando-as mais atraentes e impactantes.
