Descrição
Desejo cotar os níveis inferior e superior de uma laje com um único marcador. Usando a ferramenta de Gravidade, só posso escolher o topo ou a base, então preciso colocar dois marcadores.
Solução
Existem algumas opções para alcançar o resultado desejado

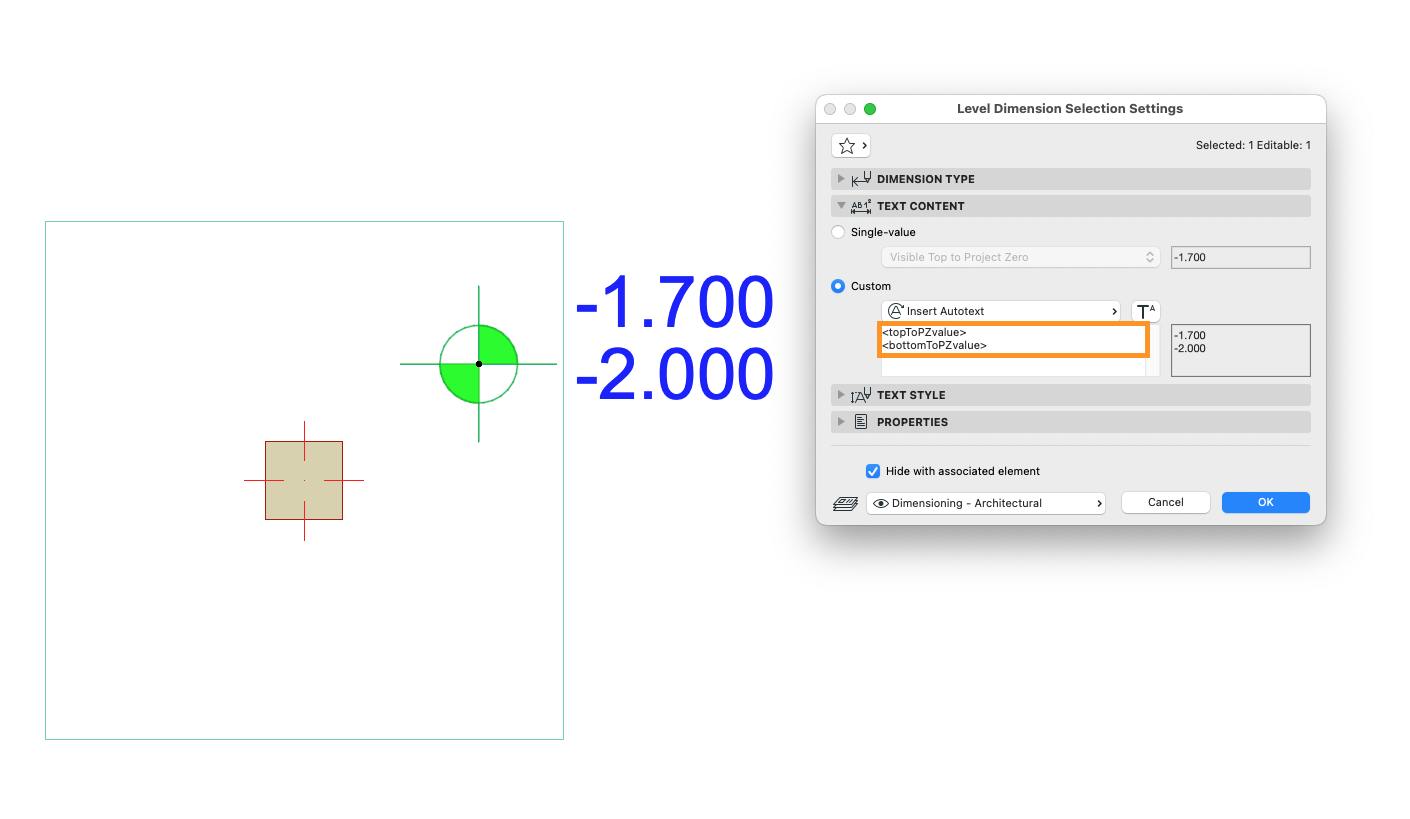

A. Ferramenta Cota de Nível de Texto Automático/Personalizada
Permite vincular a um objeto ou elemento, exibindo o nível que você inserir no Texto Automático. Você pode inserir várias entradas de Texto Automático conforme necessário para o seu projeto.
- De uma única Ferramenta Cota de Nível, abra suas Definições de Seleção de Cota de Nível.
- Expanda a guia Conteúdo de Texto.
- Ative a opção de valor Personalizado e insira valores da seleção disponível no interior.

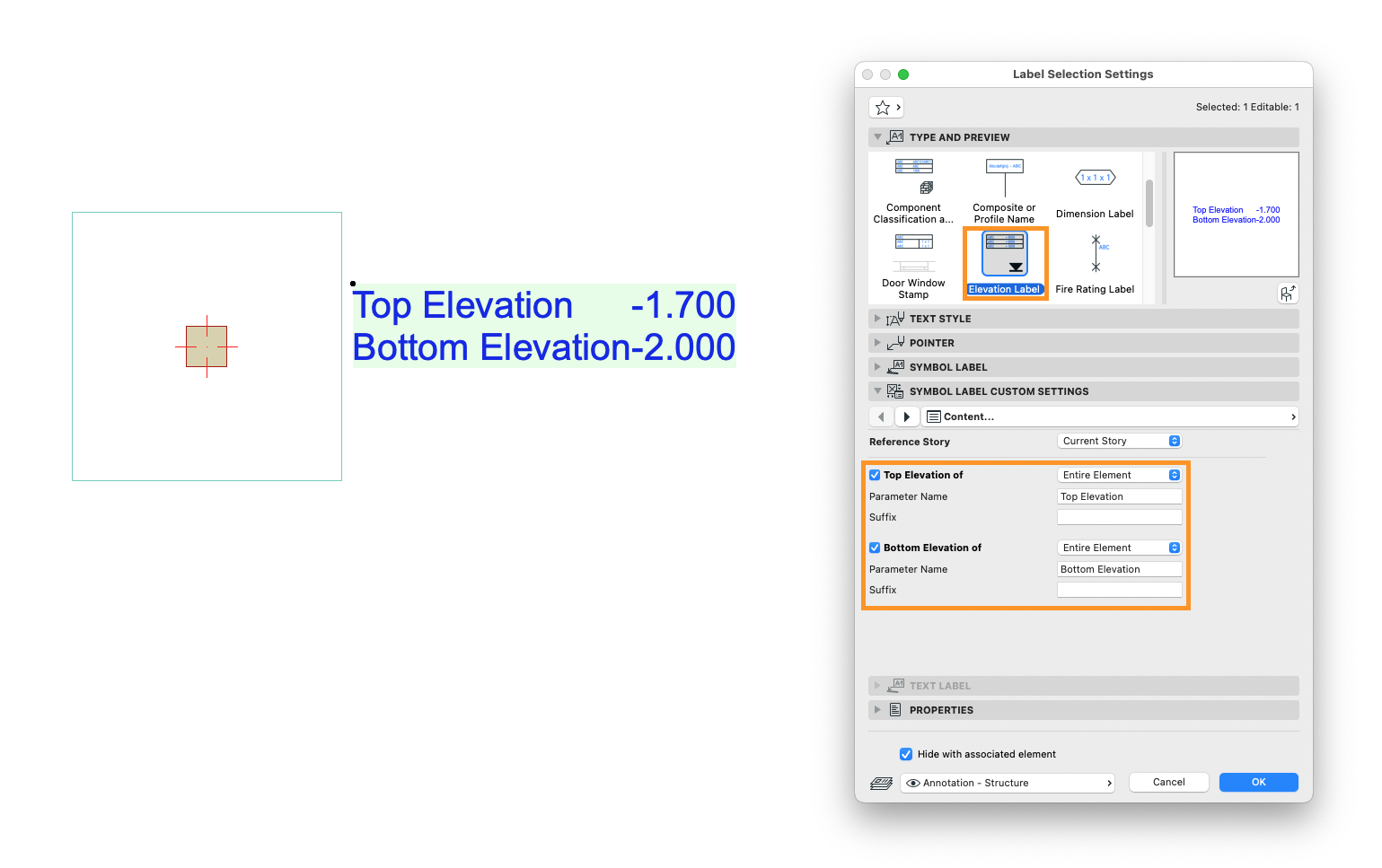

B. Ferramenta Símbolo do Rótulo
Oferece recursos de texto automático padrão e personalizáveis. Fornece uma gama mais ampla de opções e modelos para personalização em comparação com a ferramenta Cota de Nível.
- Clique na Ferramenta Rótulo na Caixa de Ferramentas para abrir o diálogo de definições de seleção.
- Na guia Definições Padrão de Rótulo , selecione Rótulo Elevação XX.
- Clique em OK para fechar.
- Você também pode editar as informações de Conteúdo nas Definições à Medida de Símbolo do Rótulo.
DICA: Para informações adicionais sobre as Definições da Ferramenta Rótulo, consulte este artigo Definições da Ferramenta Rótulo (graphisoft.com)
