Descrição do problema

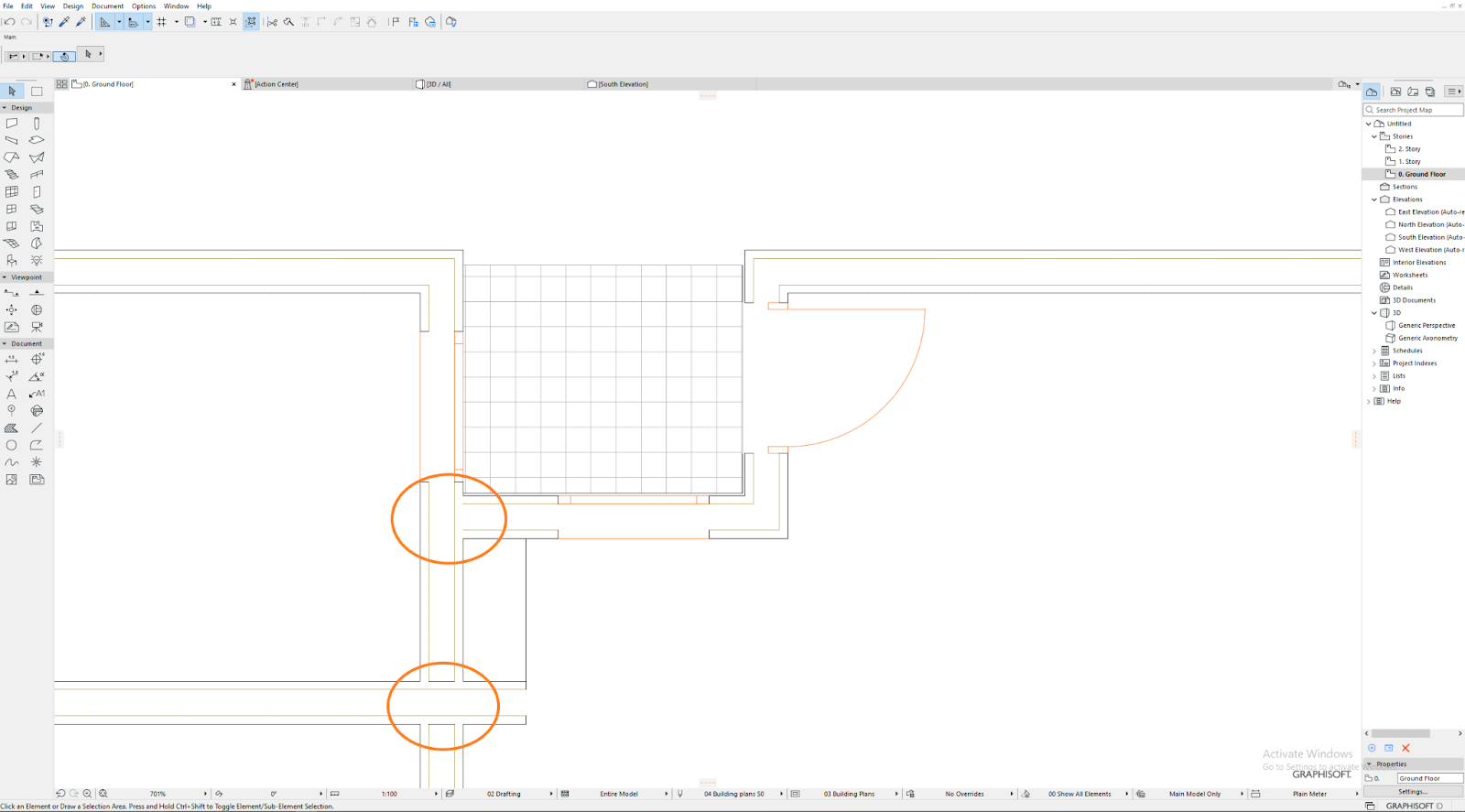

Estou trabalhando com paredes e não consigo ligar todas corretamente, pois aparecem linhas nos pontos de interseção, embora a opção Limpar Interseções de Paredes e Vigas esteja ativa. Não há Sobreposições Gráficas e a configuração de Opções de Visualização do Modelo é a padrão.
Solução
Se a opção "Limpar Interseções de Paredes e Vigas" estiver ativada, não houver Sobreposições Gráficas e as Opções de Visualização do Modelo padrão estiverem selecionadas, o problema pode ser causado pelos Materiais de Construção vinculados à parede. Na aba Materiais de Construção, você pode modificar a prioridade do material, que influencia como os elementos se conectam visualmente.

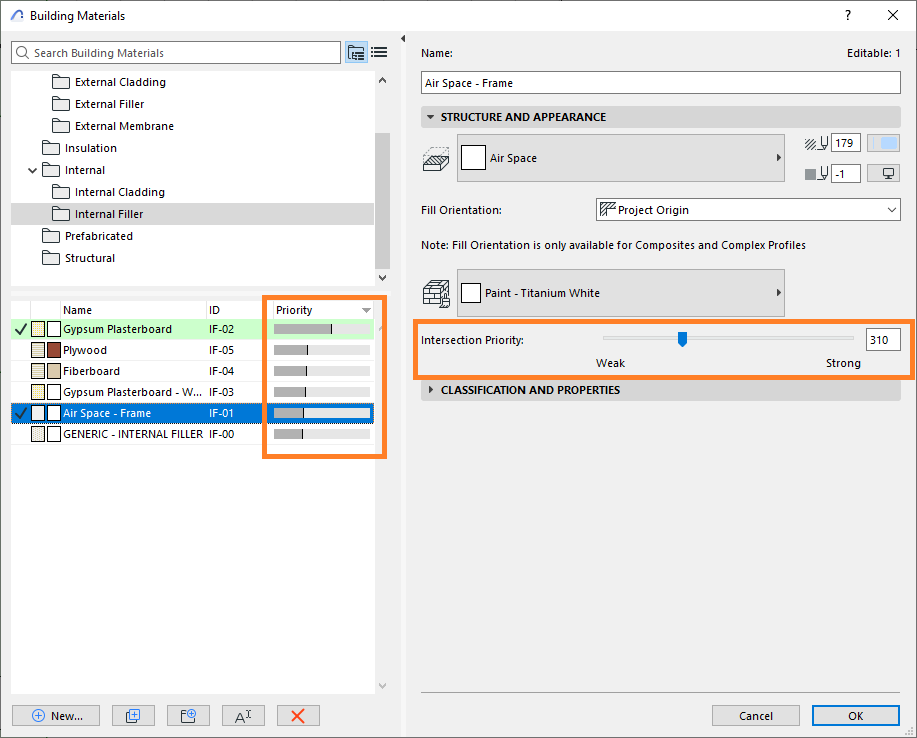

- Selecione as paredes que não estão se intersectando. Acesse Opções > Atributos do Elemento > Materiais de Construção; os materiais associados às paredes estão destacados em verde.
- Edite os valores de Prioridade dos materiais associados até obter a aparência desejada.
