Como mostrar apenas o contorno da escada acima da linha de interrupção?

Descrição do problema

Para melhorar a visibilidade dos detalhes abaixo do lance da escada no seu projeto, você pode desativar a exibição das linhas escondidas da estrutura da escada que estão localizadas acima da marca de interrupção no Archicad.

Solução

Para esconder o nível superior da escada além da linha de interrupção no Archicad:

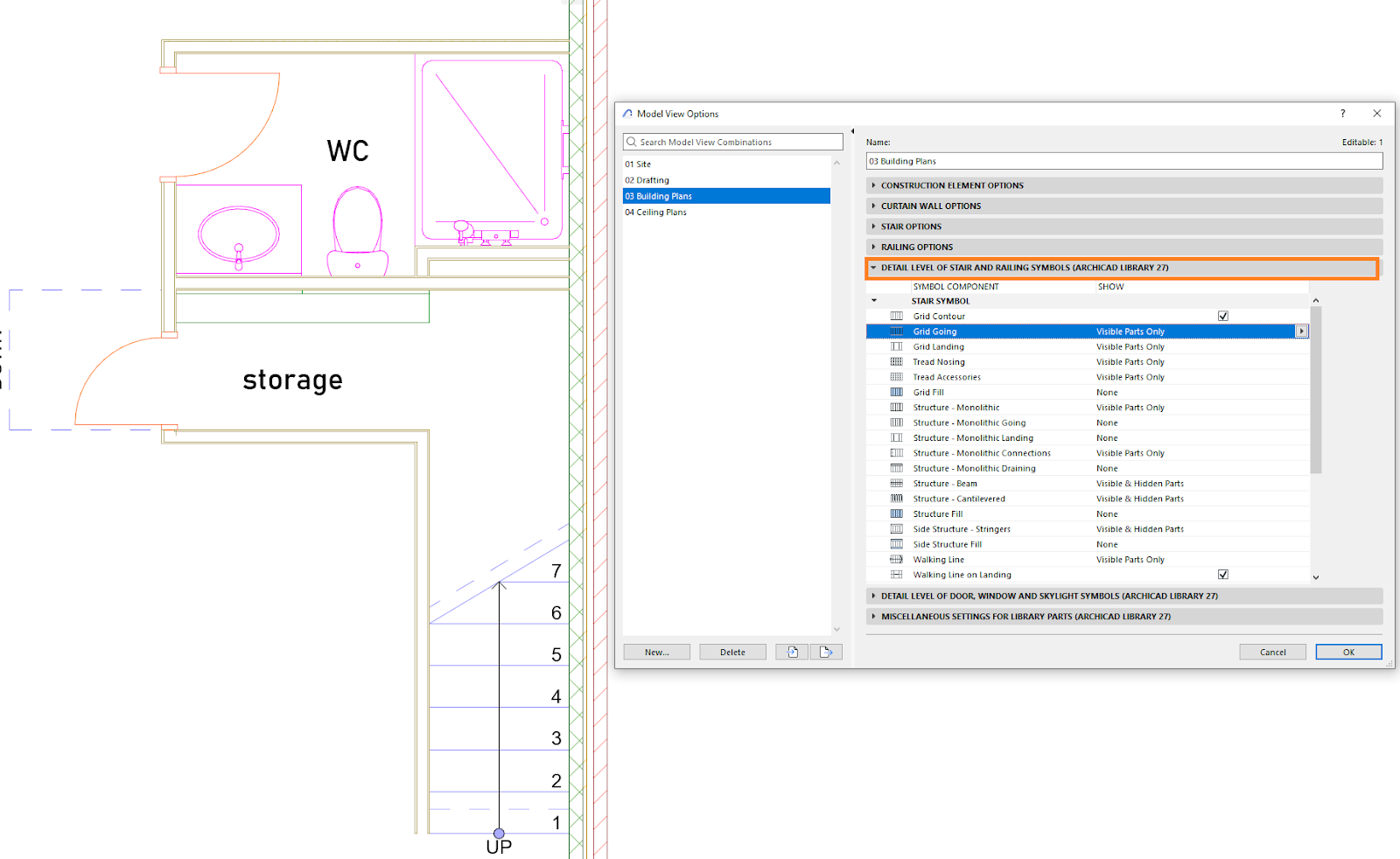

1. Acesse Documentação > Visualização do Modelo > Opções de Visualização do Modelo.
2. Navegue até a aba Nível de Detalhe dos Símbolos de Escadas e Guarda-Corpos.
3. Nas opções, selecione Apenas Partes Visíveis.

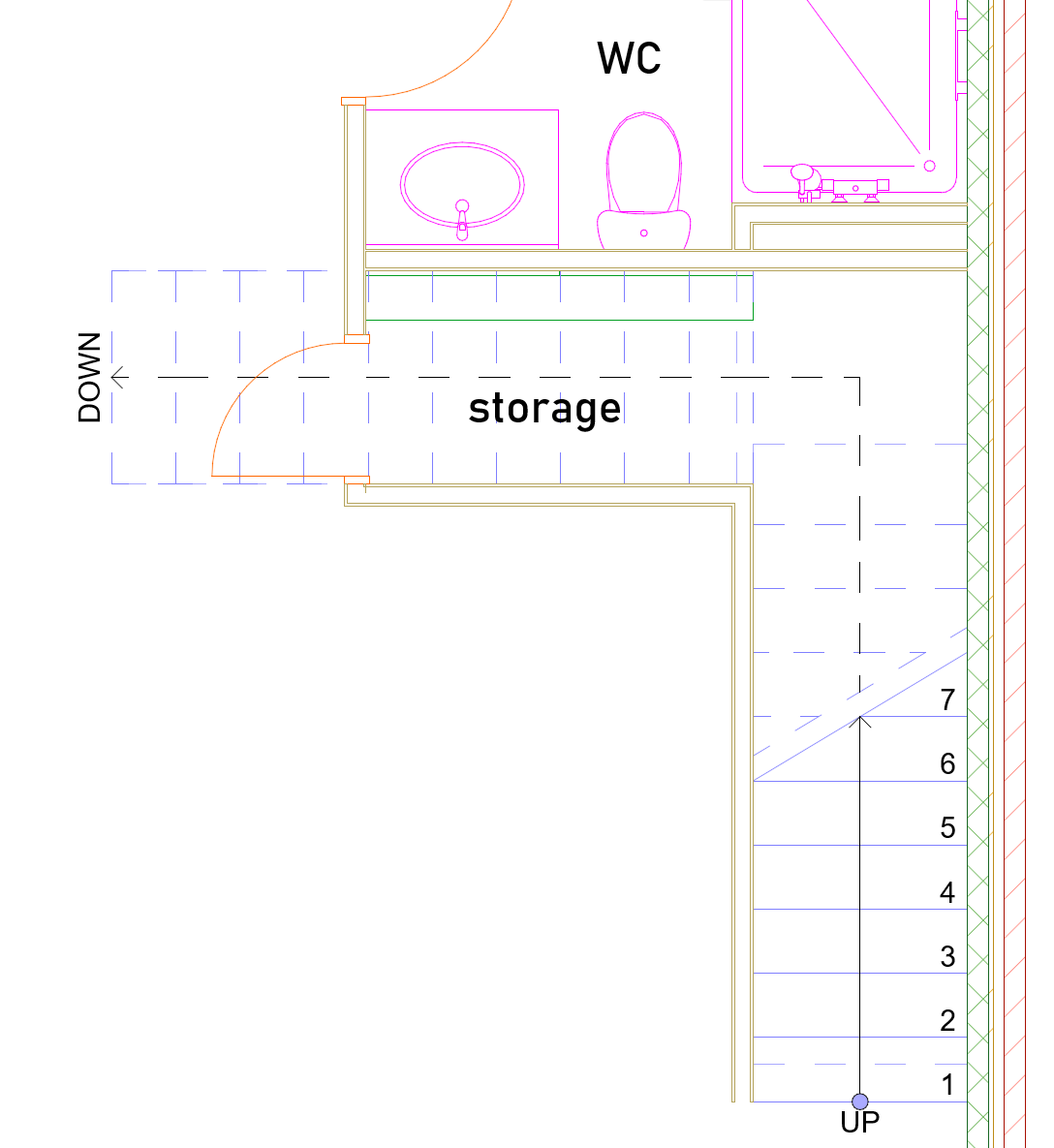

Esse ajuste remove as linhas escondidas acima da marca de interrupção, tornando visíveis os detalhes abaixo do lance da escada.

Por padrão, a marca de interrupção é definida para se alinhar com a altura do plano de corte em planta. No entanto, é possível definir a linha de interrupção com base no número de degraus:

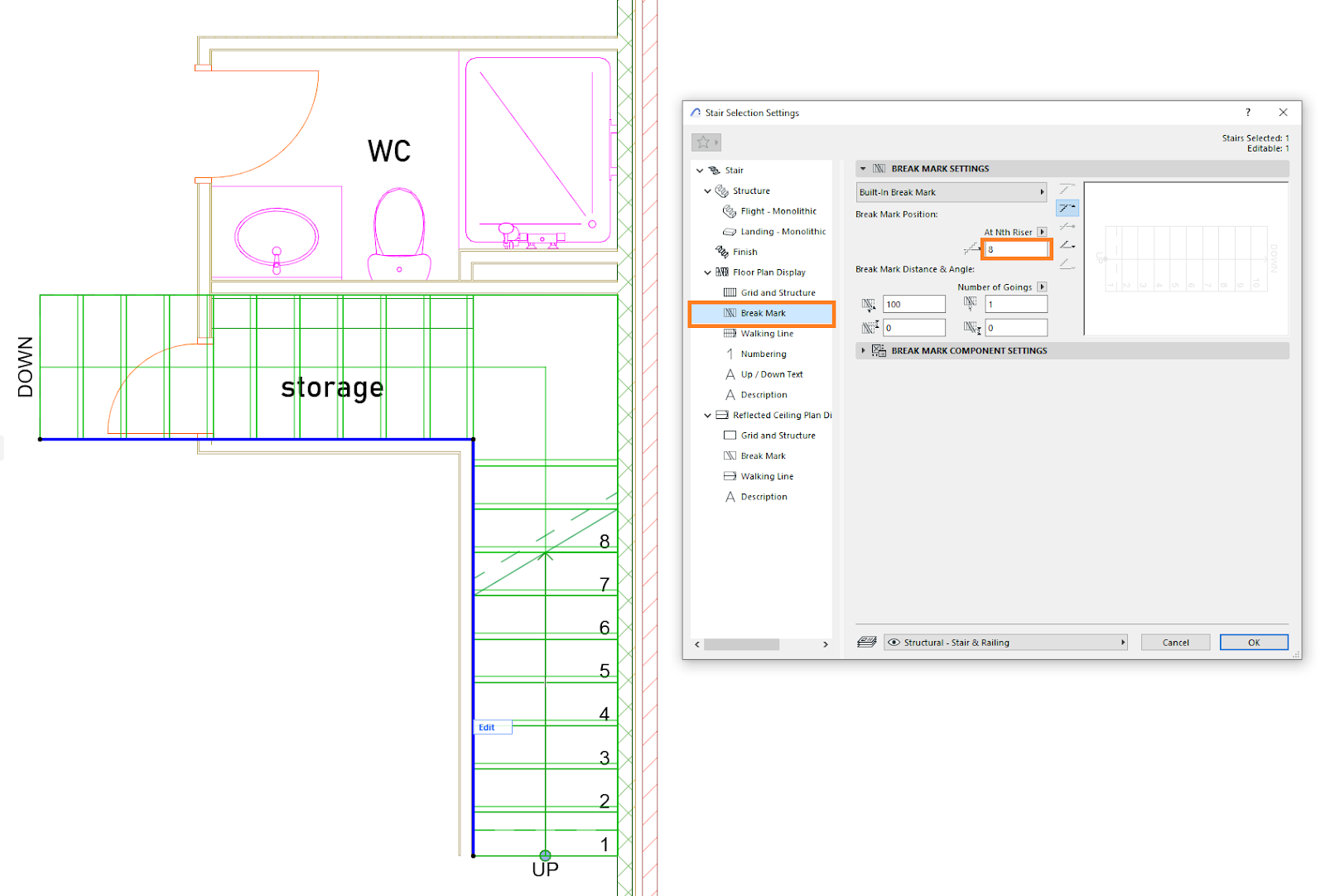

1. Abra as Definições de Seleção da Escada.
2. Clique na Marca de Interrupção e na aba Definições Marca de Interrupção.
3. Defina o número de degraus desejado na seleção Posição da Marca de Interrupção.

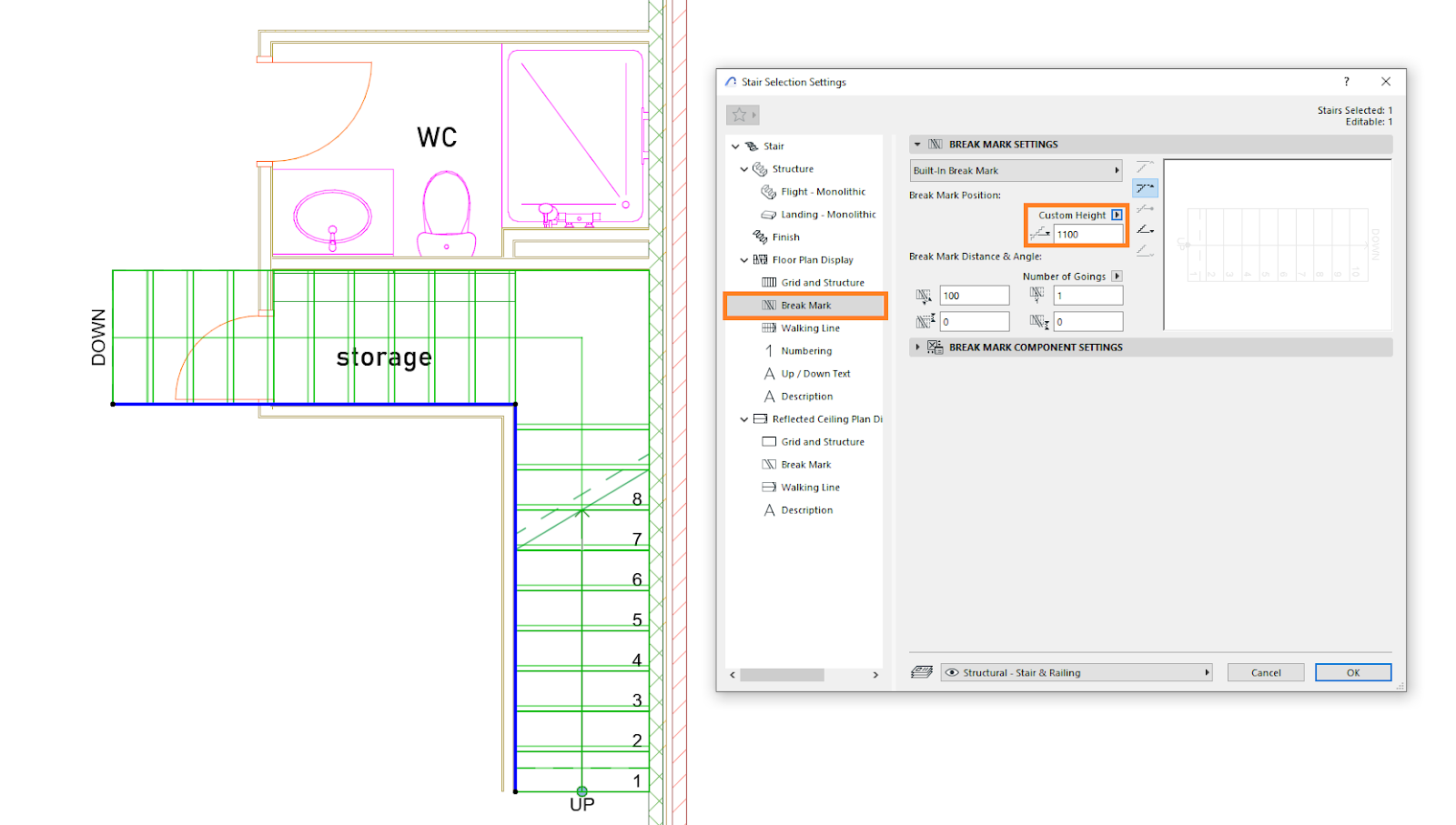

Outra opção é definir a linha de interrupção com base em uma altura personalizada:

1. Abra as Definições de Seleção da Escada.
2. Clique na Marca de Interrupção e na aba Definições Marca de Interrupção.
3. Selecione Altura Personalizada na seleção Posição da Marca de Interrupção.
