Descrição
Estou trabalhando em um modelo complexo de múltiplos pisos no Archicad e preciso criar uma Vista 3D focada apenas no segundo piso. Quero que essa vista seja salva para que, sempre que eu a abrir, apenas o segundo piso fique visível, sem interferência dos outros níveis. Como posso fazer isso?
Solução
Você pode fazer isso usando um dos métodos a seguir para exibir apenas o nível desejado na sua Vista 3D:
Usando a opção Filtrar e Cortar Elementos em 3D
- Abra a sua Vista 3D.

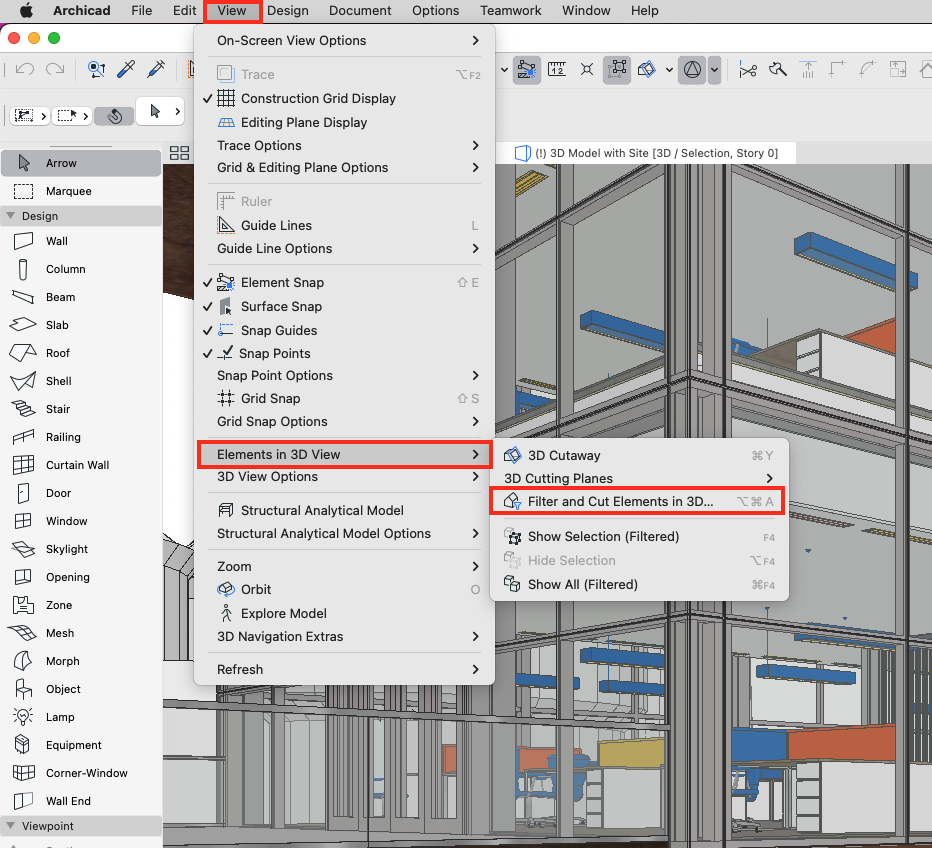

- Acesse Visualização > Elementos Vista 3D > Filtrar e Cortar Elementos em 3D

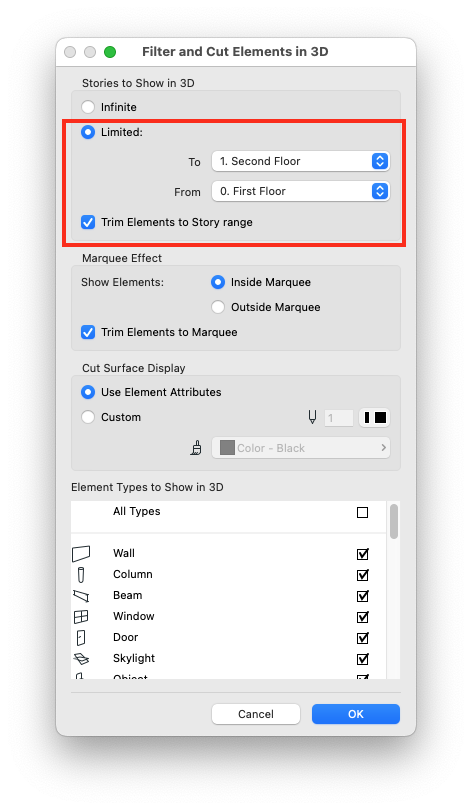

- No diálogo Filtrar e Cortar Elementos em 3D, selecione Limitado na seção Mostrar nos Pisos.
- Ajuste a região de pisos para incluir apenas o nível que você deseja exibir.
- Opcionalmente, marque a opção Cortar Elementos por Região de Pisos para cortar automaticamente os elementos que se estendem além da altura do piso selecionado.
Esse método permite concentrar-se no nível escolhido enquanto corta os elementos desnecessários, resultando em uma vista mais limpa e precisa.
- Salve a vista correta no Mapa de Vistas para que o Archicad memorize os filtros.
Usando a ferramenta Retângulo de Seleção + o Comando 3D (Cmd+F4 ou Ctrl+F5)
- Ative a ferramenta Retângulo de Seleção.
- Desenhe um retângulo de seleção ao redor da área do piso que você deseja isolar.
- Use o Comando 3D (Cmd+F4 no Mac ou Ctrl+F5 no Win-) para gerar uma Vista 3D da área selecionada.
Salve a vista correta no Mapa de Vistas para que o Archicad memorize os filtros.
Limitações:- Esse método permite visualizar apenas o Piso Atual (retângulo de seleção fino) ou todos os pisos (retângulo de seleção espesso). A possibilidade de concentrar-se em apenas um piso é mais limitada em comparação com o primeiro método.
Embora ambos os métodos permitam isolar um único nível em uma Vista 3D, a opção Filtrar e Cortar Elementos em 3D oferece mais controle e flexibilidade. É o método preferido se você precisar de uma visualização precisa de pisos específicos no seu modelo.
