Descrição
Criei uma parede cortina e quero torná-la mais realista colocando uma ancoragem de parede cortina na laje. Como posso fazer isso?
Solução
Os tipos disponíveis para salvar um objeto relacionado à Parede Cortina são Capa, Estrutura e Painel. Primeiro, escolha um desses tipos e, em seguida, altere manualmente o tipo GDL dele. Veja a seguir como criar uma ancoragem de Parede Cortina.
-
Modele o objeto usando elementos básicos (parede, laje, coluna etc.).
Nota Importante: modele-o na Origem do Projeto.
-

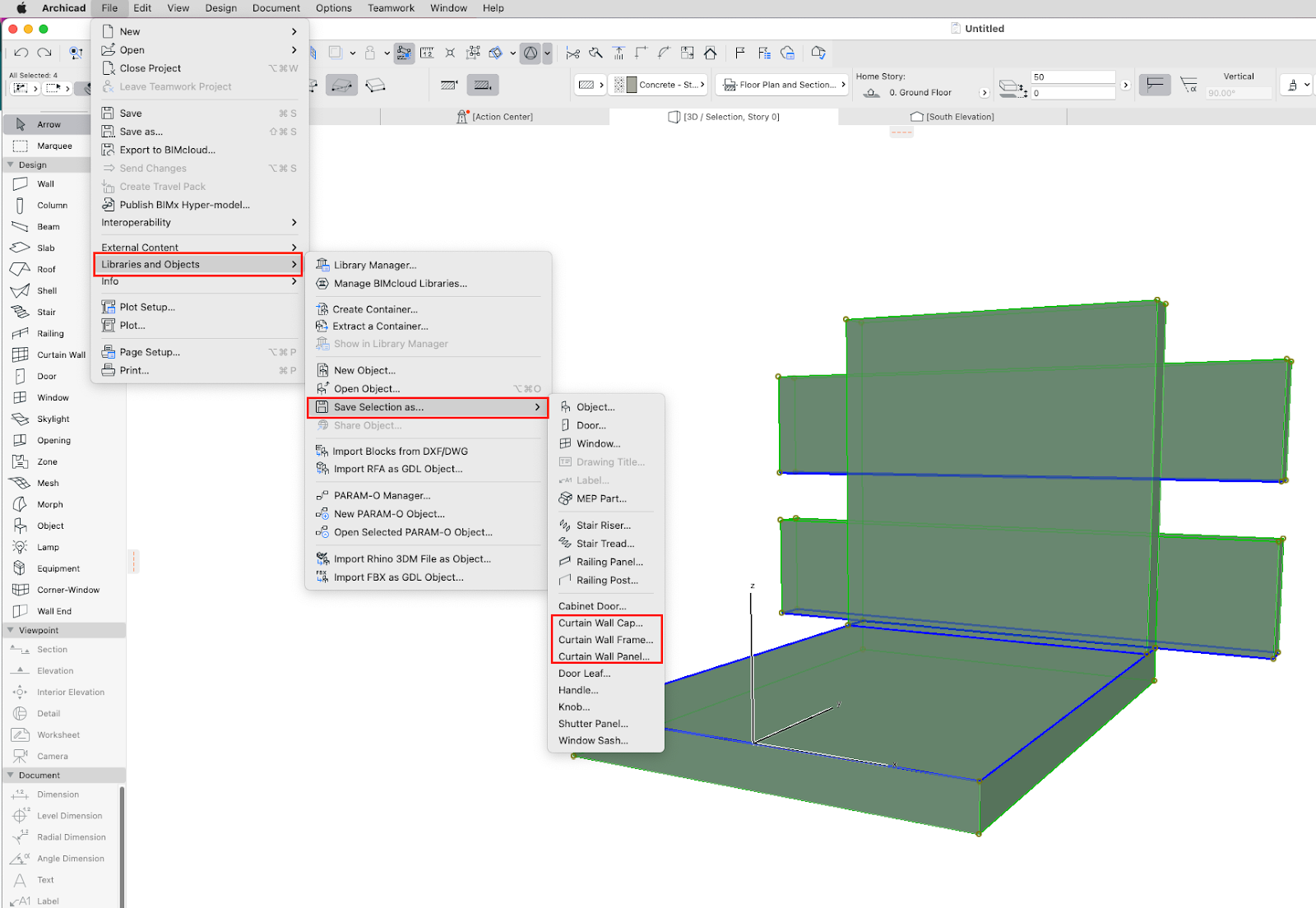

Quando terminar, selecione todos os componentes e acesse Arquivo > Bibliotecas e Objetos > Salvar Seleção como... > Escolha um dos 3 tipos relacionados à Parede Cortina.
- Abra o editor GDL do objeto. Acesse Arquivo > Bibliotecas e Objetos > Abrir Objeto... > Selecione o objeto na Biblioteca.

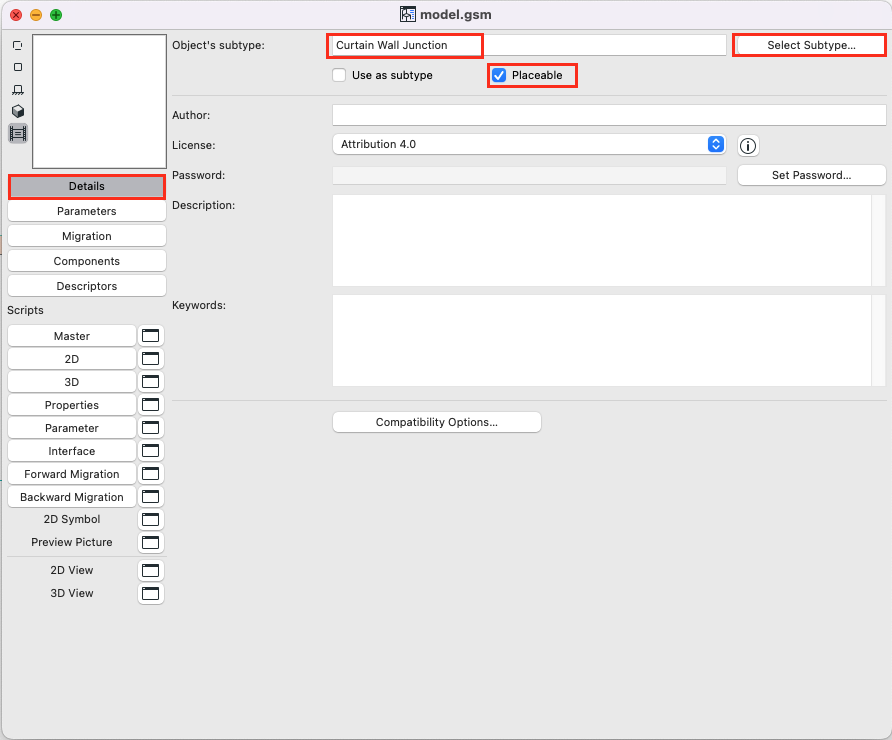

- Na aba Detalhes, clique no botão Selecionar Subtipo... no canto superior direito da janela do editor.

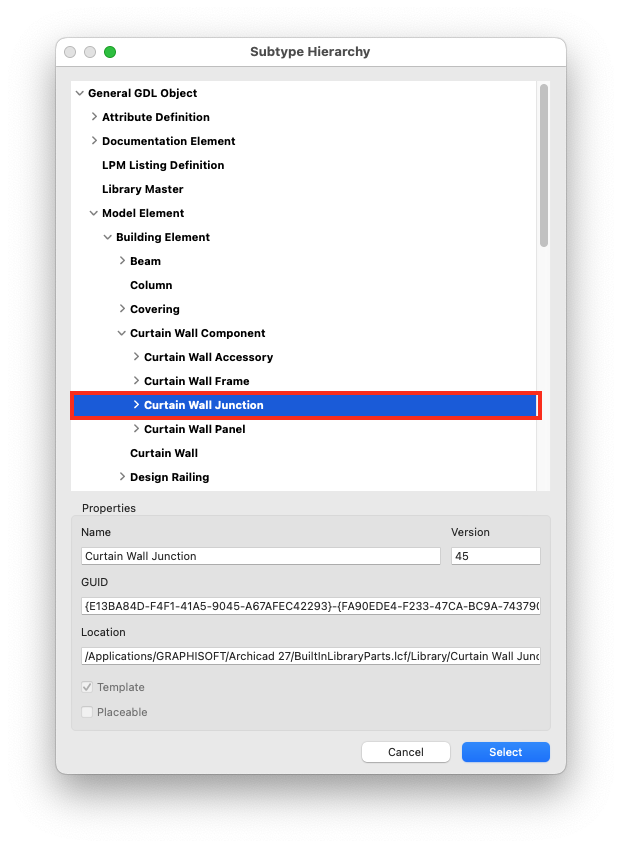

- Altere o subtipo para Junção de Parede Cortina. (Elemento de Modelo > Elemento de Construção > Componente de Parede Cortina > Junção de Parede Cortina).
-
Certifique-se de que a opção Colocável esteja marcada.
- Saia do editor GDL. Selecione a parede cortina e, em seguida, acesse Modelagem > Entrar (Enter) no modo de Edição de Parede Cortina.

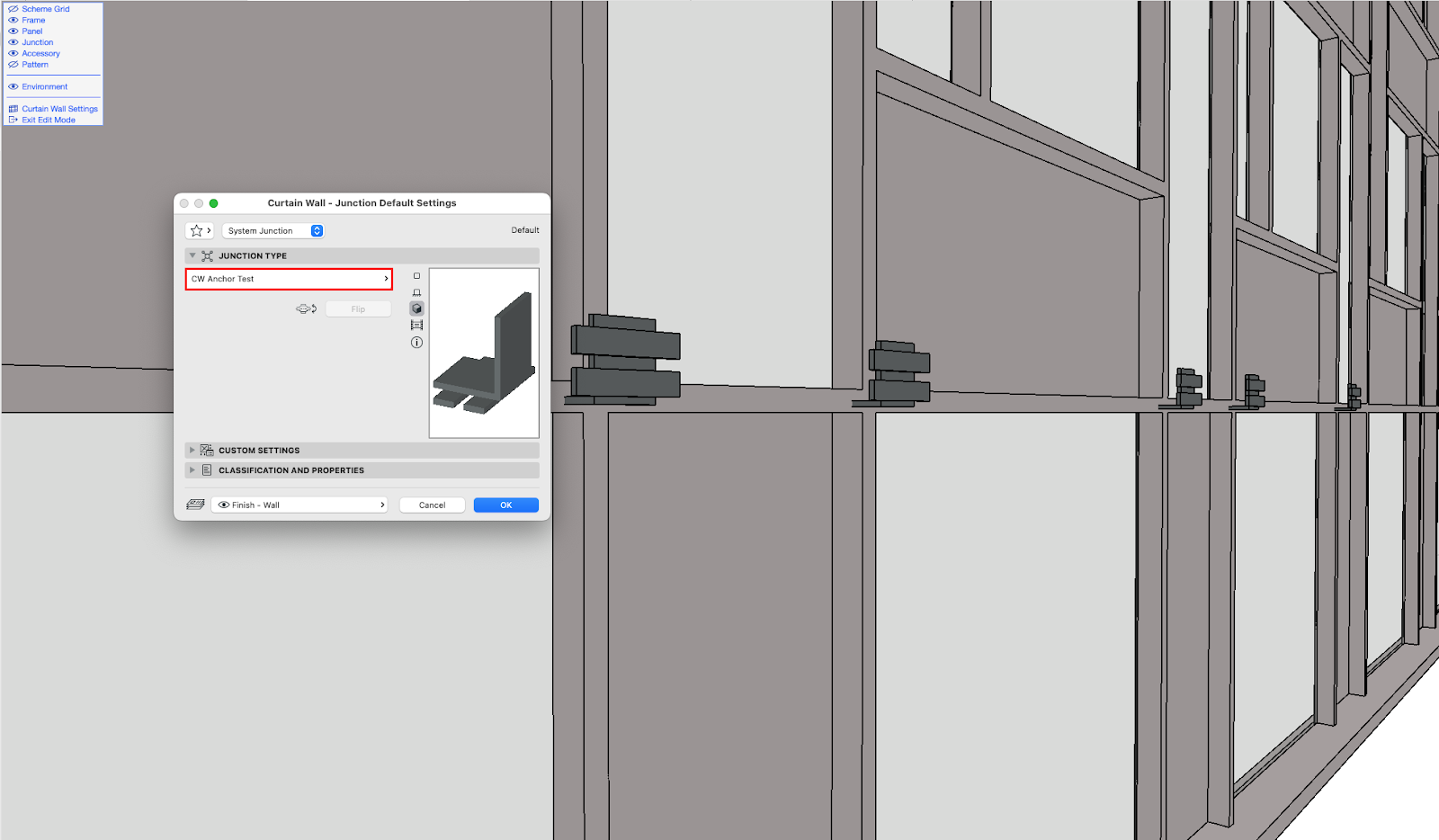

- Selecione Junção e, em seguida, acesse Parede Cortina - Definições de Seleção de Junção. A ancoragem personalizada agora está disponível.
Informações adicionais: Na maioria dos casos, a geometria da junção é posicionada e rotacionada em relação à geometria original modelada com os elementos básicos.
A partir daqui, será necessário definir variáveis para deslocá-la nas direções X, Y e Z, a fim de posicioná-la no local exato desejado.
