Descrição

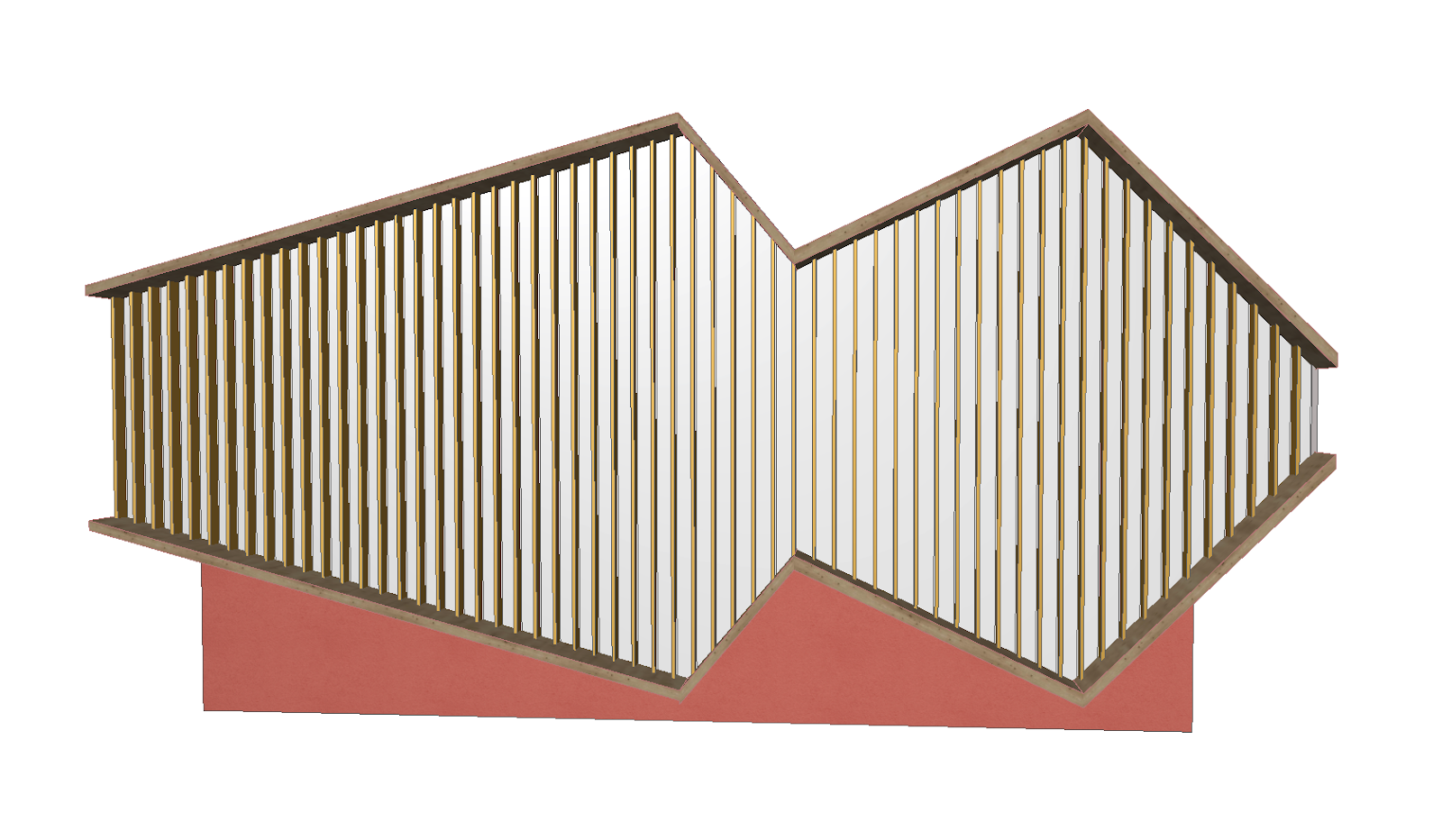

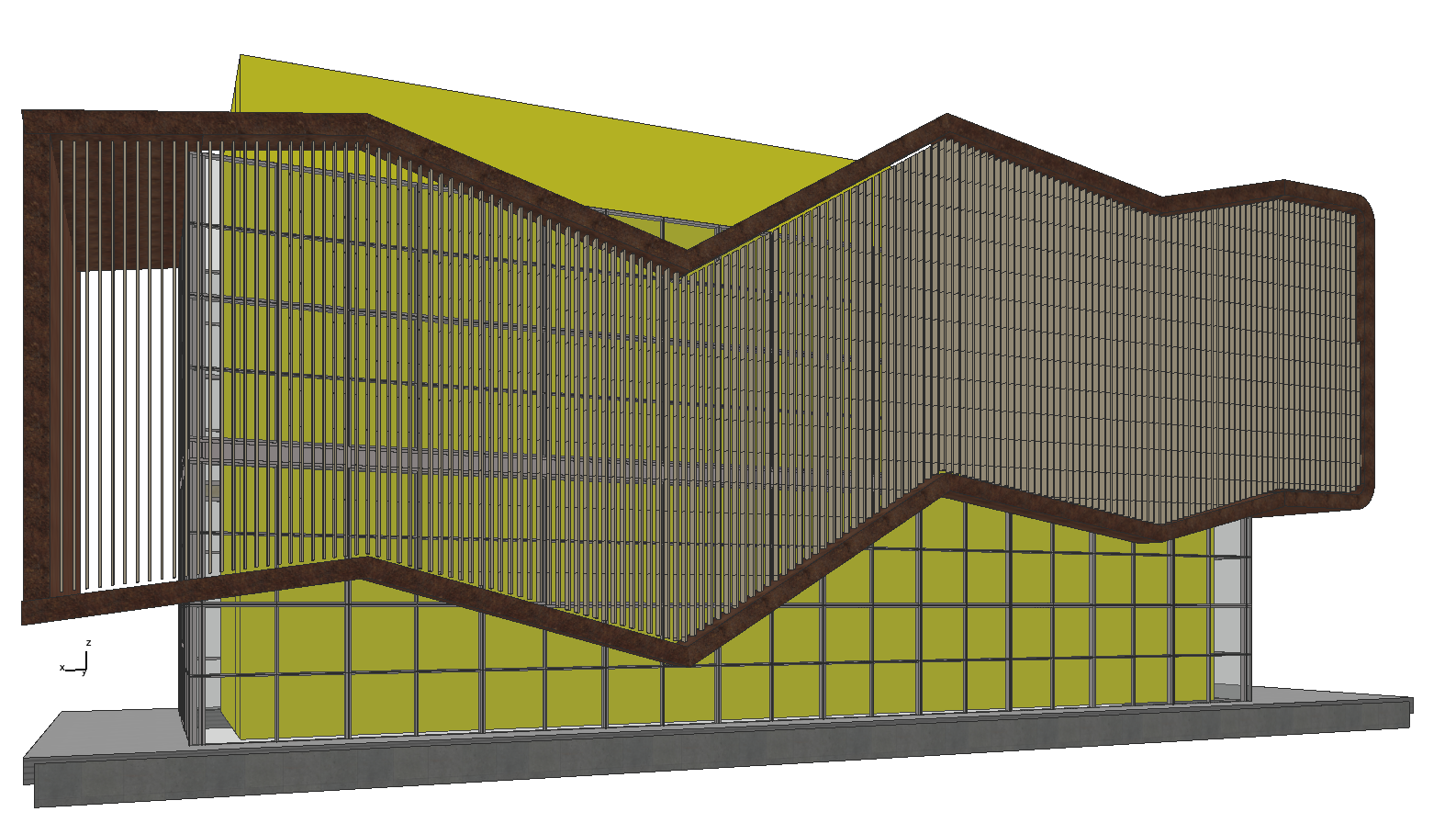

Estou projetando um edifício no Archicad e preciso incorporar uma parede cortina de forma irregular na fachada. Como posso editar o perímetro da minha parede cortina?
Solução
Para alterar a forma da parede cortina, é necessário acessar o Modo de Edição de Parede Cortina e editar a forma de sua moldura. Para isso:
- Selecione a parede cortina e, para ativar o modo de Edição:
- Clique na faixa Edição que aparece na tela.
- Ou acesse Modelagem > Entrar no Modo de Edição de Parede Cortina.

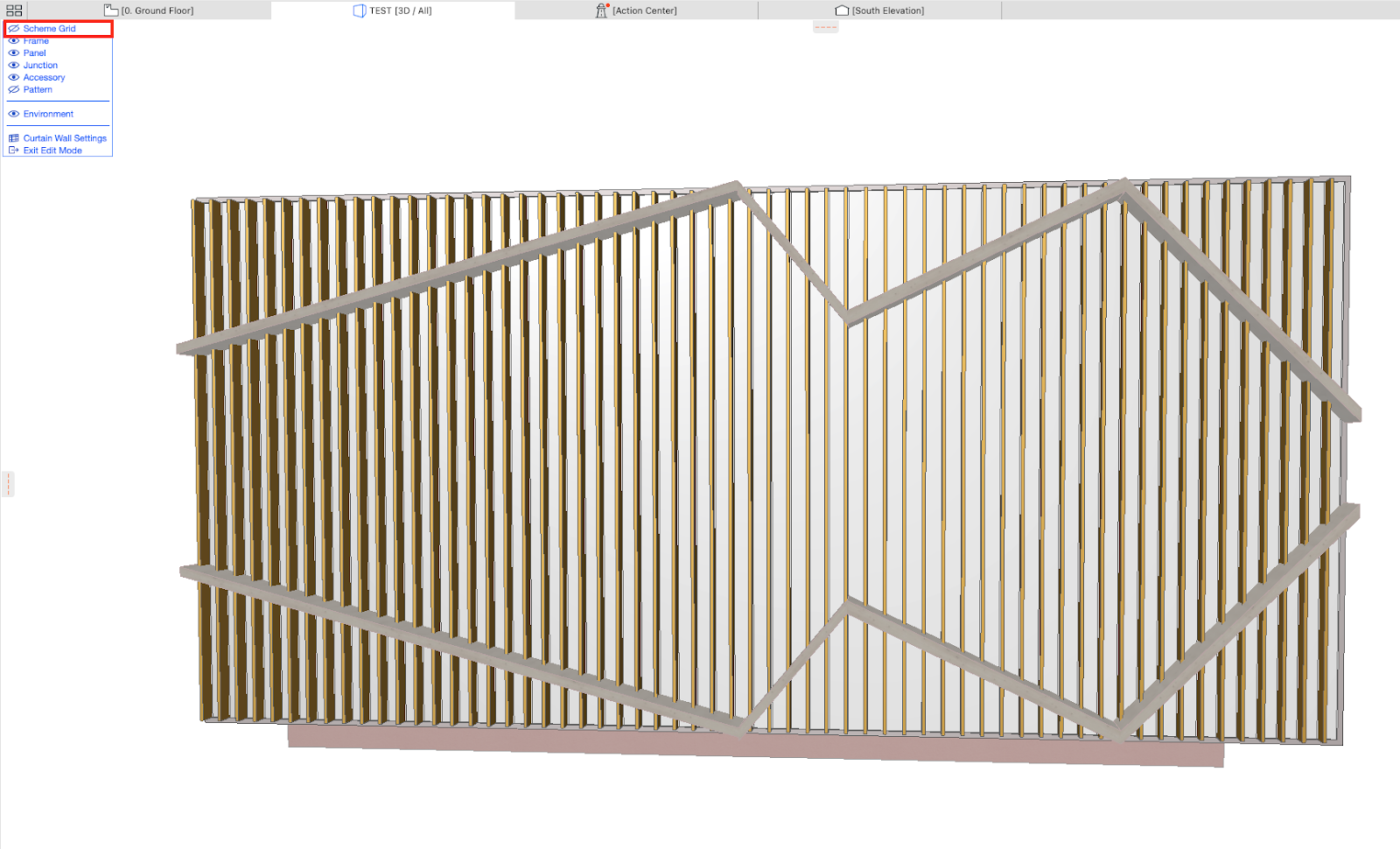

- No modo de Edição, desligue a visibilidade de todos os componentes, com exceção do Esquema Grelha. Isso é feito para que possamos ver claramente a linha de referência que usaremos na próxima etapa.
Ative a visibilidade do Ambiente para vincular qualquer padrão de referência de que precisemos.

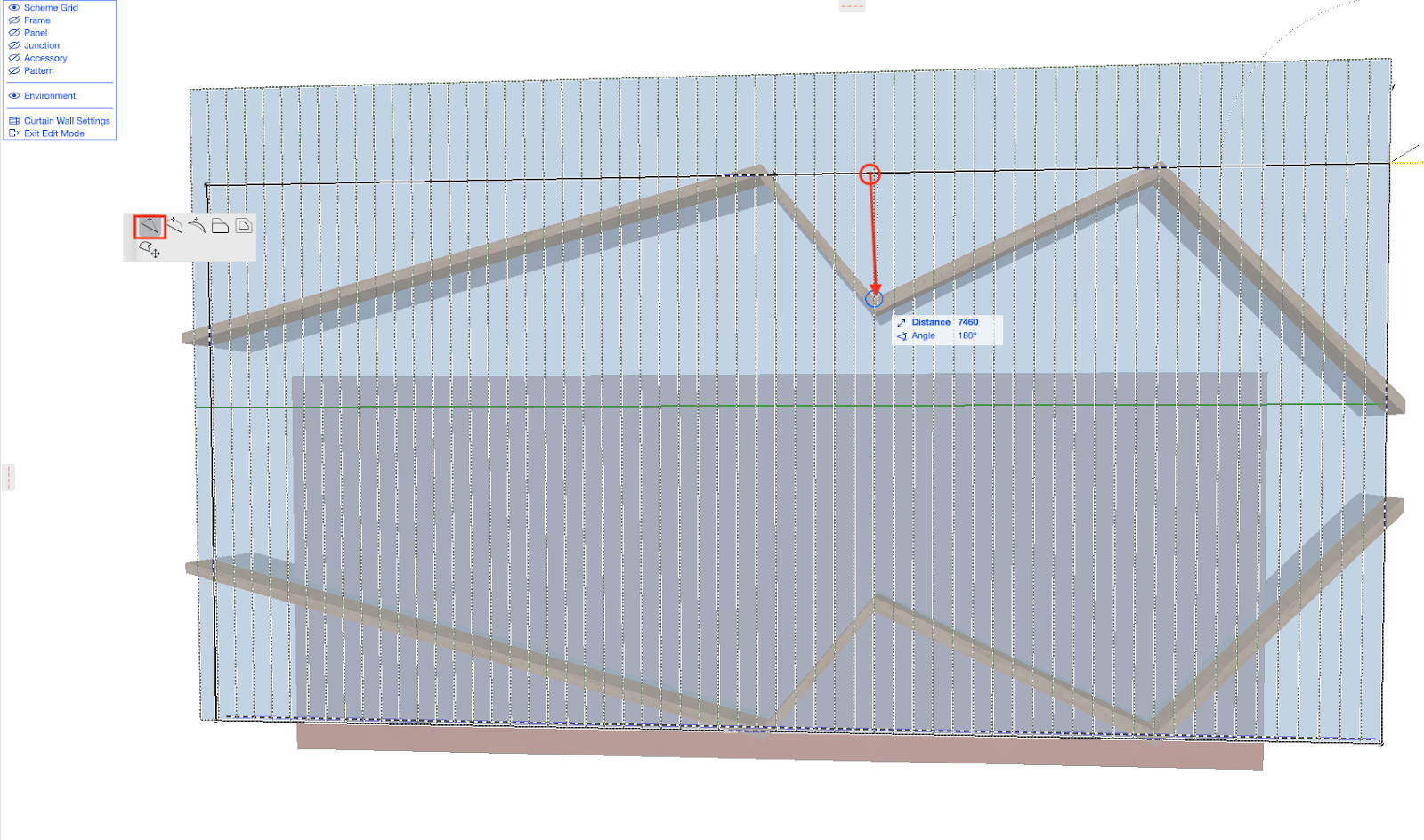

Clique na linha da Moldura (linha espessa no perímetro) da parede cortina, clique em Adicionar Vértice na paleta de contexto ou em qualquer comando necessário para ajustá-la de acordo com a forma desejada.
- Clique em Sair do Modo de Edição ao terminar.
