Descrição do problema

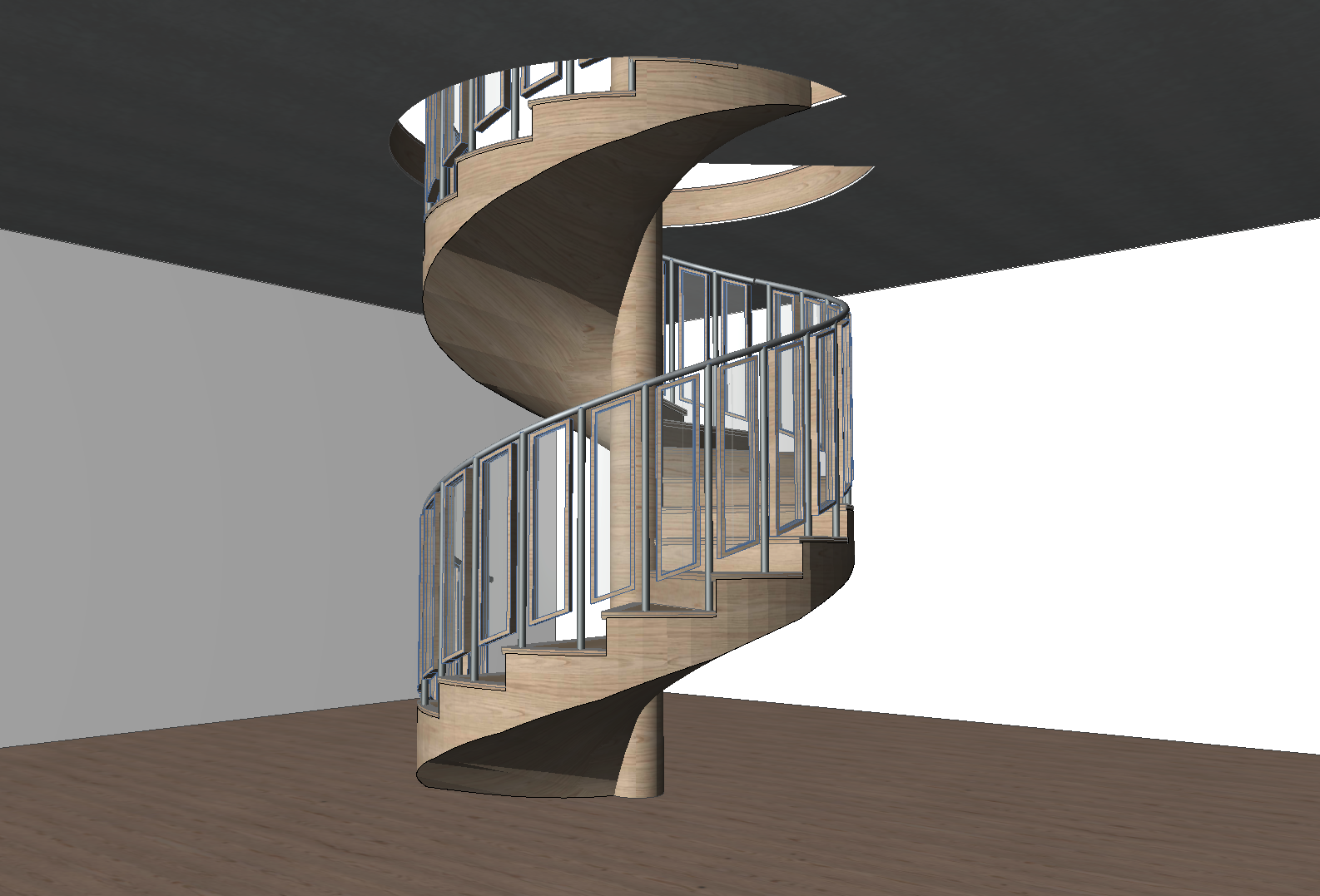

Você recebeu a solicitação de projetar uma escada em espiral que se estende além de uma revolução completa de 360 graus. No entanto, ao tentar criar esse projeto no Archicad, a escada não chega a completar uma volta completa. Como modelar uma escada em espiral para que ela continue além de uma revolução completa?
Solução
No Archicad, escadas em espiral que se estendem além de uma volta de 360 graus não podem ser modeladas como uma peça única, devido à necessidade de uma representação clara e precisa na planta. Essa limitação existe para manter a integridade da documentação da planta. Para resolver isso, a escada pode ser dividida em dois segmentos conectados de forma contínua.
Veja como:
- Crie a escada em espiral inicial:
Comece projetando o primeiro segmento da escada em espiral, completando uma volta completa de <360 graus. Além disso, certifique-se de alterar a função “Piso Superior Vinculado” para Não Vinculado e, em seguida, informe o valor de altura adequado. - Duplique e alinhe as escadas:

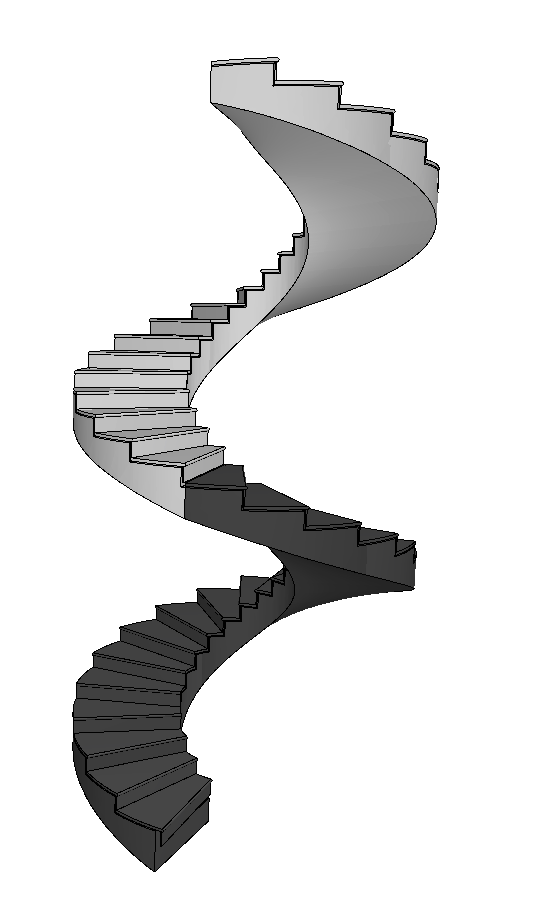

O próximo passo consiste em duplicar o primeiro segmento da escada e alinhar o ponto inicial do segundo segmento exatamente com o ponto final do primeiro. Isso garante que a espiral continue de forma contínua. A altura de afastamento em relação ao Piso de Origem da segunda escada deve ser igual à altura da primeira escada. Vincule o Piso Superior ao piso seguinte correspondente ao local onde a escada em espiral termina. - Ajuste a conexão com precisão:

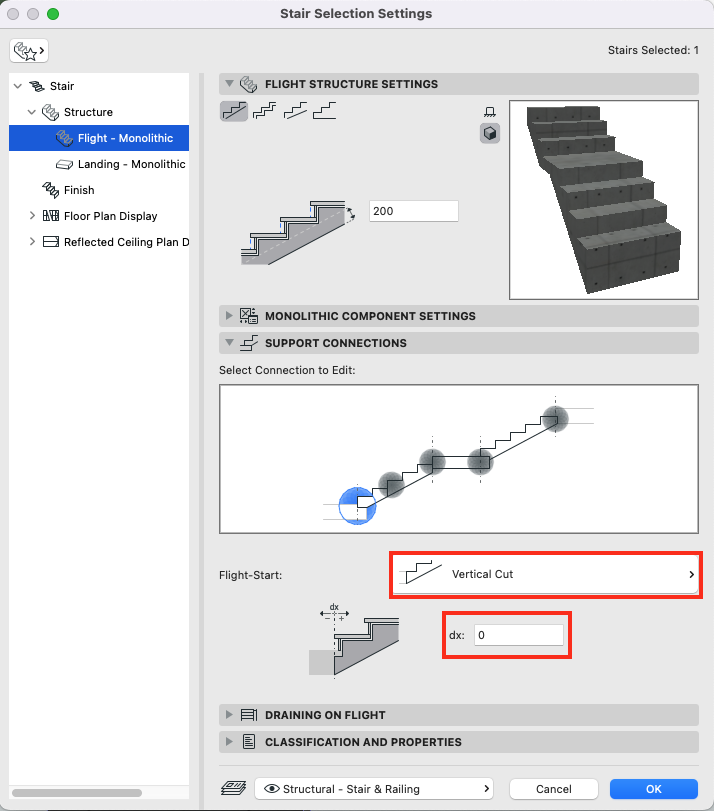

Para garantir uma transição suave entre os dois segmentos, defina o Início do Lance da segunda escada como Corte Vertical. Ajuste o valor de dx para “0”, garantindo que os dois segmentos se conectem de forma contínua, parecendo uma espiral única e contínua.
- Edite a visualização em planta.

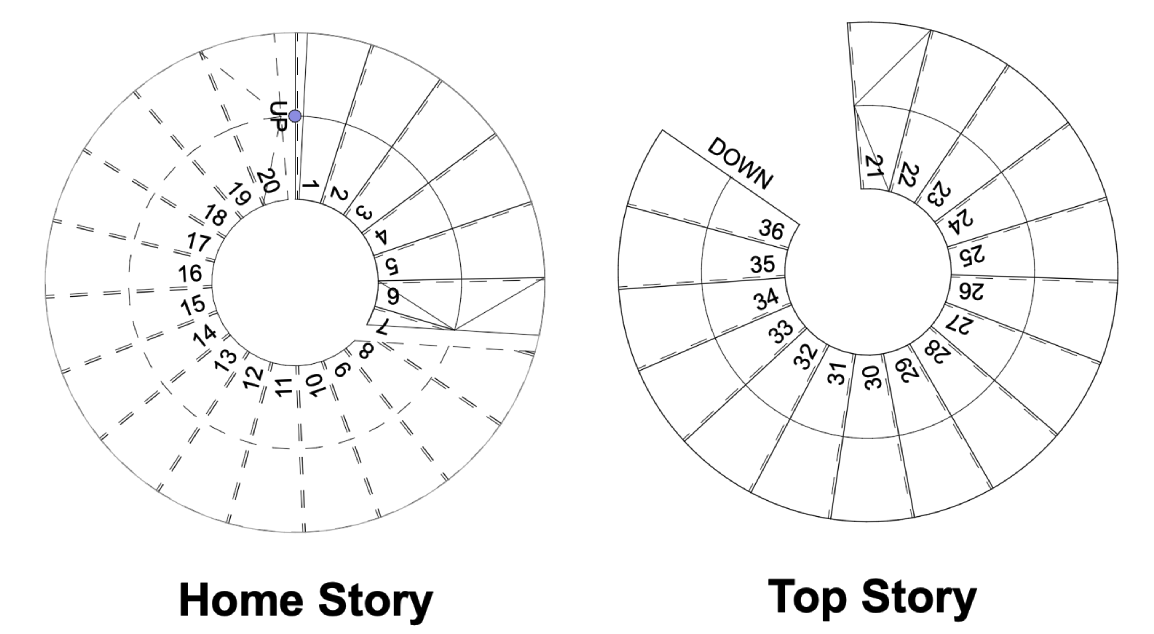

Para melhorar ainda mais a representação na planta, você pode ajustar alguns parâmetros de visualização:- No primeiro segmento, altere o Leiaute da Visualização em Planta para mostrar Apenas no Piso de Origem. Altere a opção Leiaute Em para Com Marca de Interrupção: Visíveis-Invisíveis. Apague o valor padrão Down no campo Texto 1.
- No segundo segmento, altere o Leiaute da Visualização em Planta para mostrar Um Piso Acima. Altere a opção Leiaute Em para Sem Marca de Interrupção: Visíveis. Para a numeração, altere o valor da opção Iniciar Numeração Em com base no número do último degrau do primeiro segmento. Apague o valor padrão Up no campo Texto 2.
