Como criar uma cobertura de mansarda?

Descrição do problema

Projetei um projeto residencial com uma cobertura tipo mansarda. Como posso modelar este tipo de cobertura no Archicad?

Solução

É possível modelar coberturas com múltiplas inclinações em cada lado no Archicad.

1. Desenhe a cobertura usando Multi-plano como o Método de Geometria.

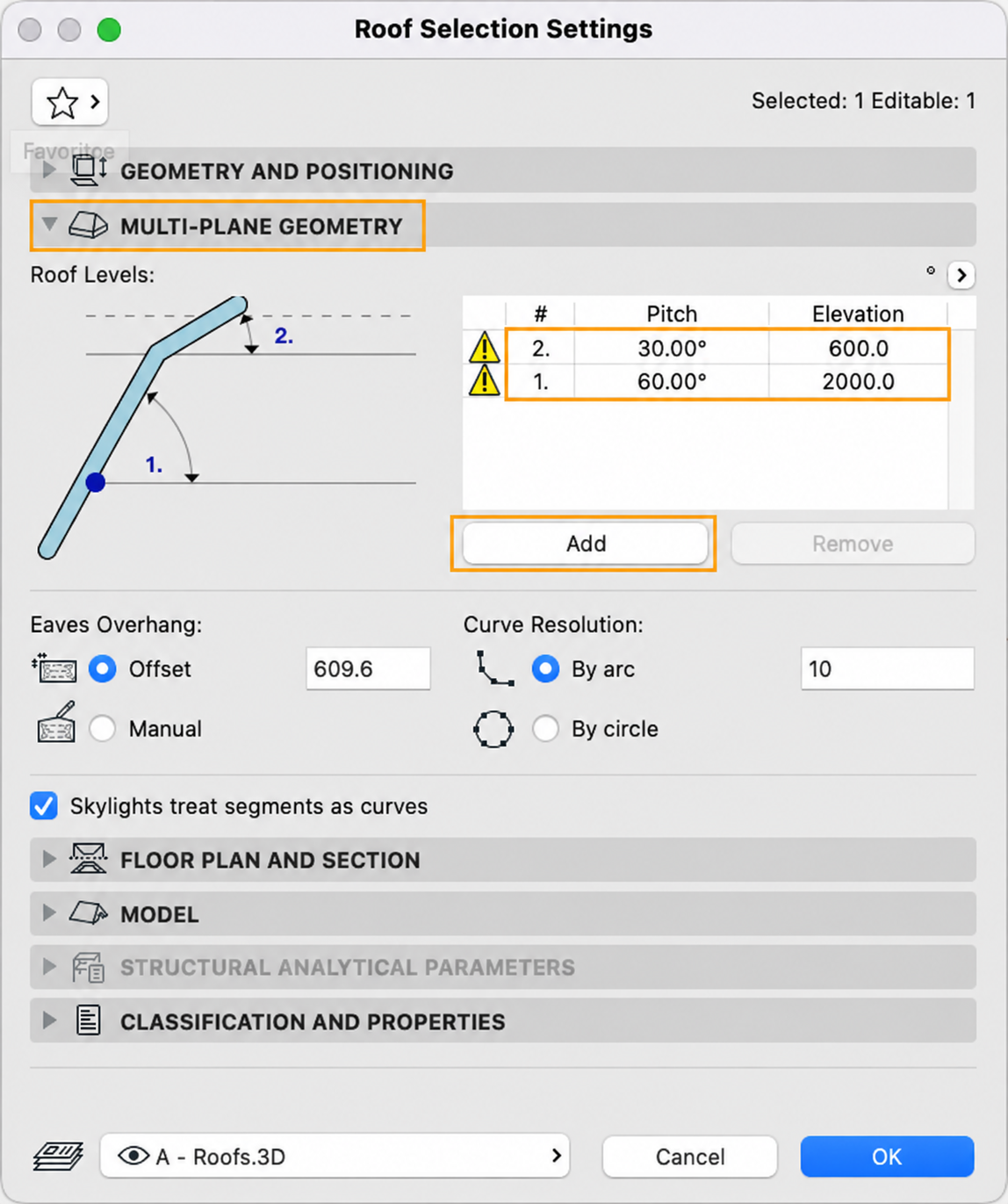

2. Acesse as Definições de Seleção de Cobertura . Na Geometria Multiplano, clique em Adicionar. Altere os valores de Inclinação e Elevação, depois clique em OK.

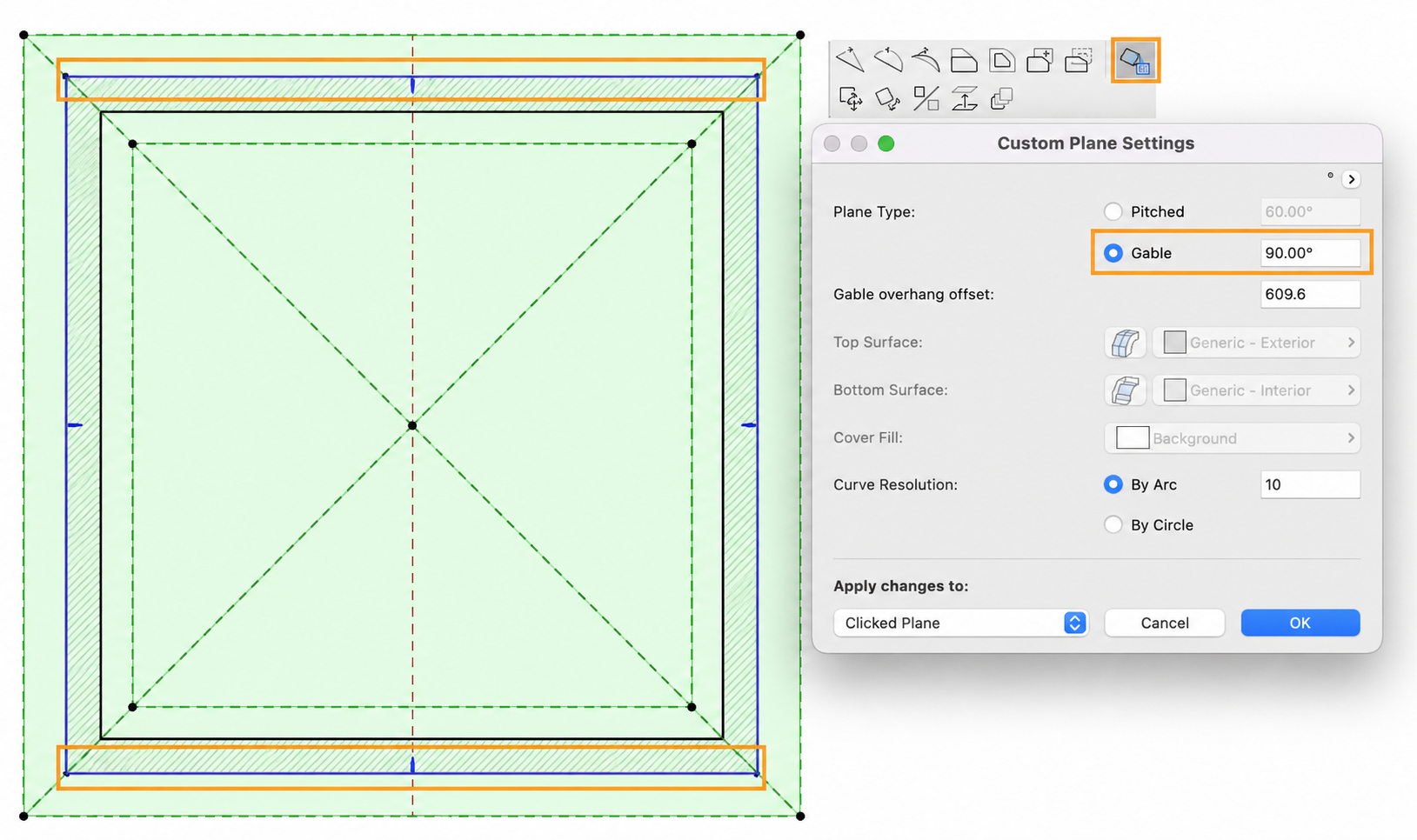

3. Selecione a linha de referência da cobertura que possui o lado de empena. Na Paleta de Contexto, acesse as Definições de Plano Personalizado . Altere o Tipo de Plano para Empena e clique em OK.

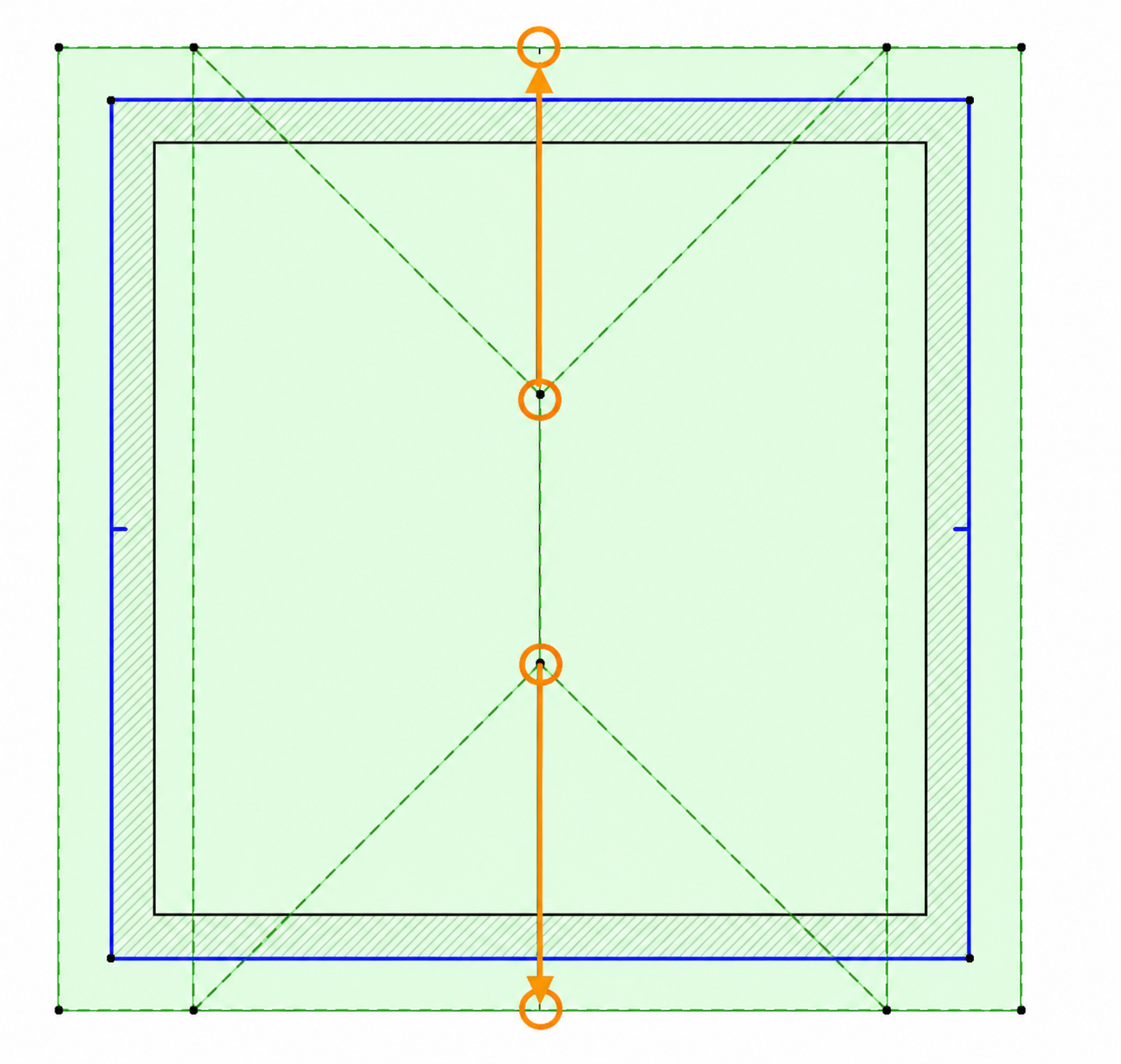

4. Ajuste o vértice do ápice da cobertura até a aresta da empena.
