Descrição do problema
Estou tentando criar uma viga com afinamento no meio. Como posso fazer isso usando vigas segmentadas?
Solução

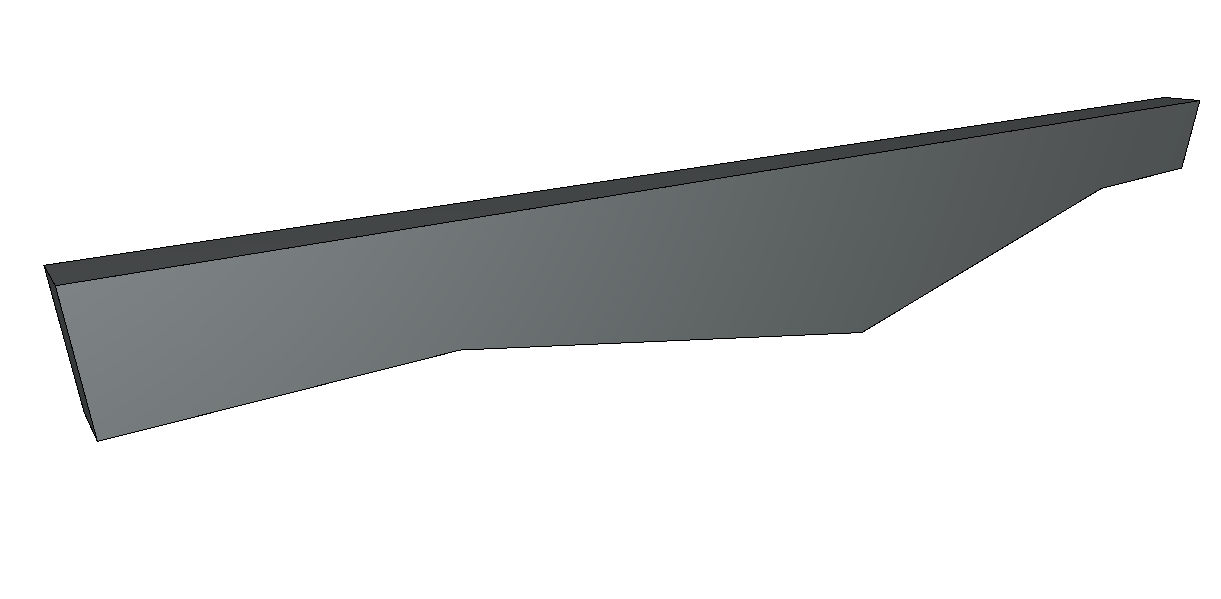

Criar uma viga com afinamento no meio é um processo simples assim que você entender como manipular vigas segmentadas.

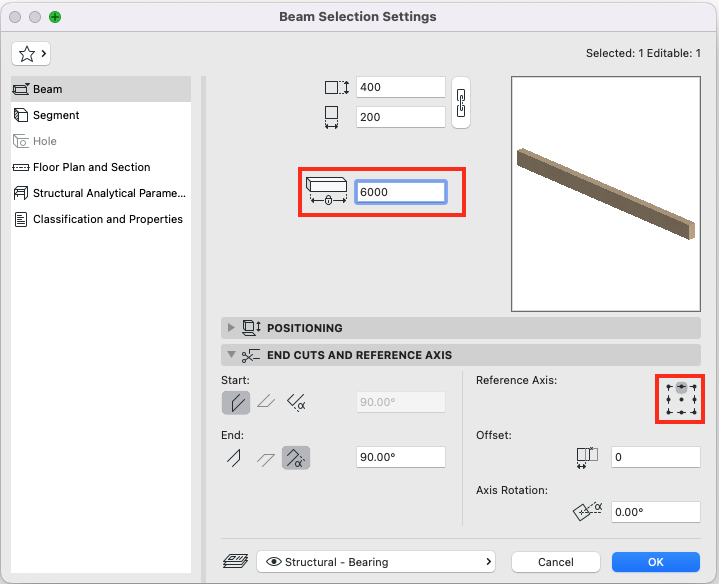

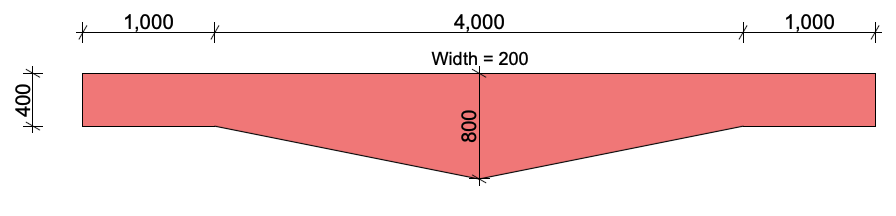

Desenhe a viga. Em seguida, acesse Definições de Seleção da Viga. Na aba Cortes na Terminação e Eixo de Referência, altere o eixo de referência para Topo Centro.

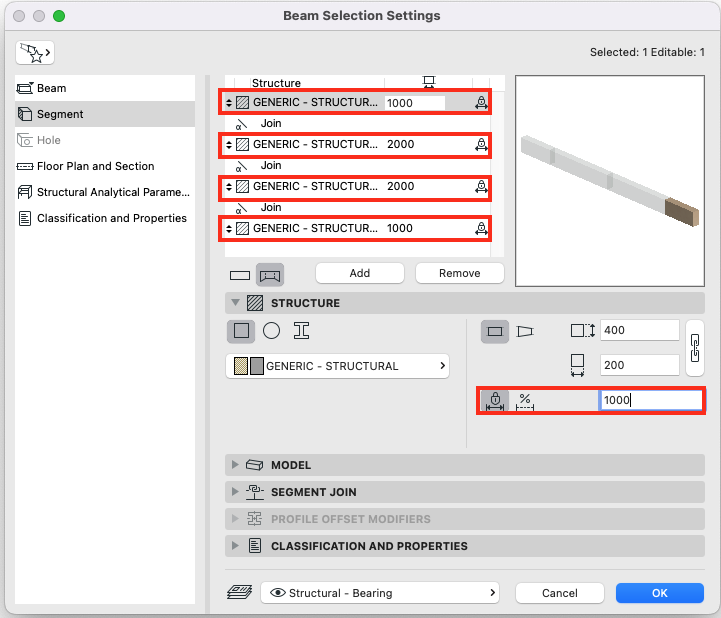

- Acesse a aba Segmento, selecione Multissegmento e clique em Adicionar três vezes para adicionar mais três segmentos, pois a viga é composta por 3 segmentos.
- Altere o comprimento de cada segmento conforme o projeto.

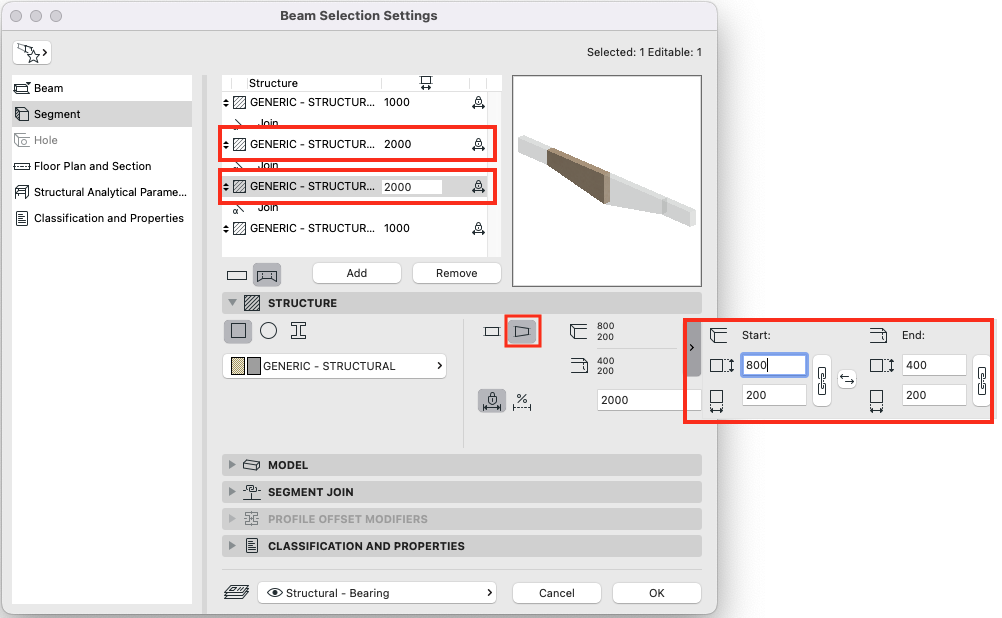

- Altere a Estrutura dos dois segmentos do meio para Tamanho em Forma de Trapézio e insira o tamanho conforme necessário. Clique em OK ao terminar
