Descrição do problema
Você tem várias Vistas de Elevação Interior e posicioná-las de forma organizada em uma folha de Leiaute pode levar muito tempo. Existe uma maneira de ordenar automaticamente esses desenhos ao arrastá-los para o leiaute, simplificando o processo? E, se essas vistas não couberem em uma única folha, existe uma maneira de criar uma nova folha automaticamente quando o leiaute estiver completo?
Solução
É possível ordenar automaticamente os desenhos no leiaute do Archicad por meio das Definições de Leiaute Mestre. Veja um guia passo a passo para conseguir isso:
Acesse as Definições de Leiaute Mestre:
- Antes de arrastar as vistas para o leiaute, acesse as Definições de Leiaute Mestre da sua folha.
Ative a ordenação automática:

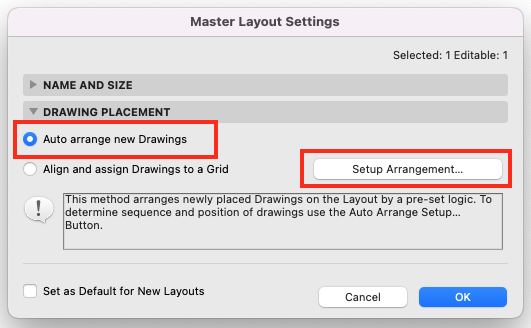

- Nas Definições de Leiaute Mestre, selecione Ordenar Automaticamente novos Desenhos e, em seguida, clique em Definir Ordenação.
Personalize as definições da ordenação automática:

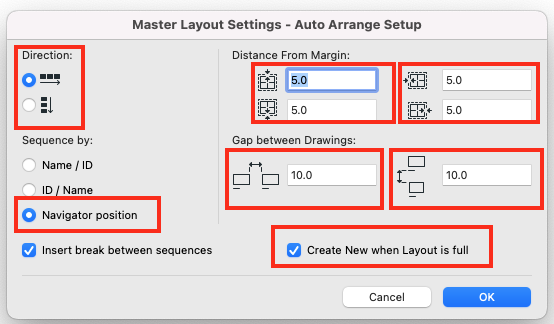

- Na janela Definição de Ordenação Automática, você pode modificar a direção na qual os desenhos são posicionados e ajustar as definições de sequência.
- Você também pode especificar as distâncias preferidas em relação às margens da folha e os espaçamentos entre os desenhos.
- Marque a opção Criar Novo quando o Leiaute estiver Completo para garantir que uma nova folha seja criada automaticamente se a atual estiver completa.
Aplique e ordene:

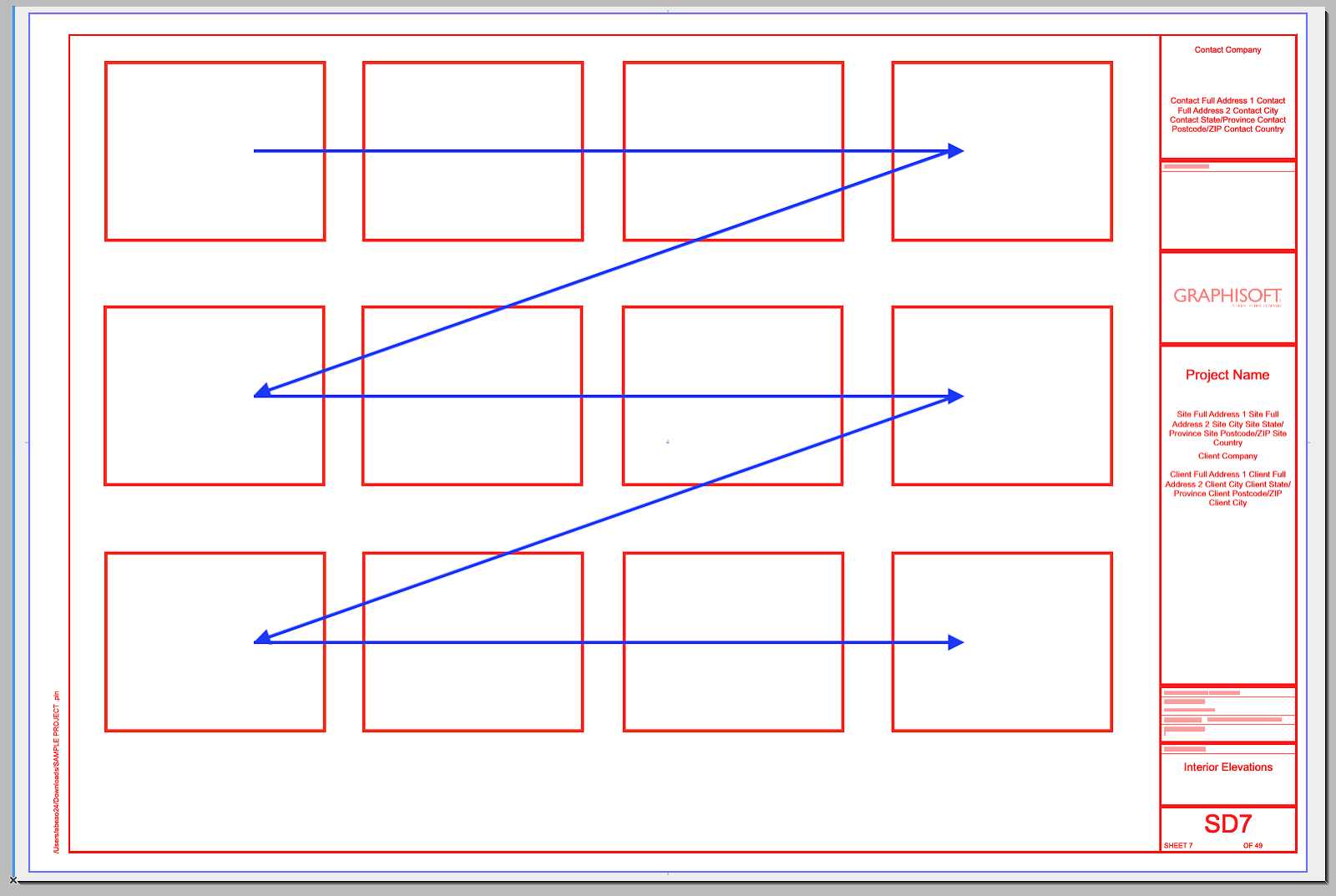

- Clique em OK para salvar suas definições. Agora você pode arrastar suas vistas para o leiaute, e elas serão ordenadas automaticamente de acordo com as definições que você especificou.
Esse método facilita muito a organização dos seus desenhos na folha de leiaute. É uma maneira simples de garantir que suas vistas sejam apresentadas exatamente como você deseja, sem o trabalho de ajustes manuais.
