Descrição do problema

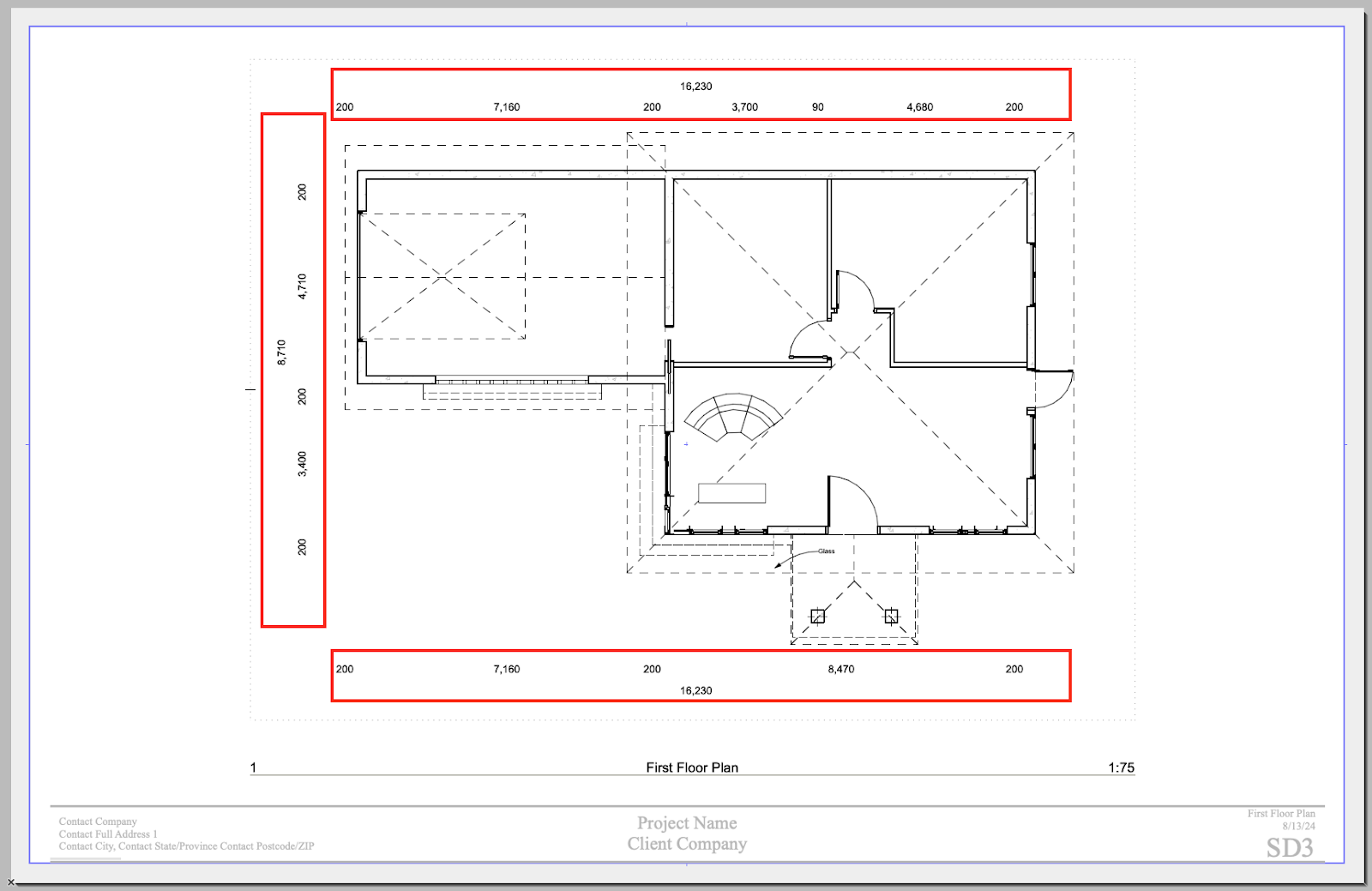

Preparei as plantas do meu projeto e inseri cotas automáticas para as paredes. Depois, salvei-as como Vistas definidas com Combinações de Camadas adequadas e as coloquei em uma prancheta de leiaute. No entanto, os Desenhos colocados não correspondem à Vista da Origem, pois as Linhas de Cota não estão visíveis, apenas seus valores. Como isso aconteceu?
Solução
O problema em que as linhas de cota estão ausentes no leiaute, enquanto apenas os valores medidos estão visíveis, geralmente ocorre devido às configurações aplicadas à ferramenta Cota. Especificamente, isso pode acontecer quando a opção Mostrar Apenas Texto de Cota está ativada.
Para resolver isso, siga estas etapas:
- Verifique as Definições de Seleção da Cota:
- Selecione a ferramenta Cota no Mapa de Vistas onde o problema está ocorrendo.
- Abra as Definições de Seleção da Cota clicando com o botão direito na cota ou acessando-as pelo painel de definições da ferramenta Cota.
- Ajuste o Tipo de Cota:

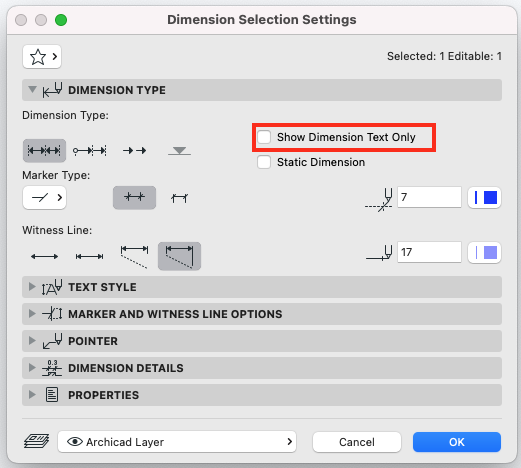

- Navegue até a seção Tipo de Cota nas definições.
- Você notará uma opção rotulada "Mostrar Apenas Texto de Cota." Se esta opção estiver marcada, ela faz com que as linhas de cota fiquem ocultas, exibindo apenas os valores numéricos.
- Desmarque a opção "Mostrar Apenas Texto de Cota" para garantir que tanto as linhas de cota quanto os valores estejam visíveis no leiaute.
- Salve como Favoritos:
- Para evitar que este problema ocorra em projetos ou visualizações futuras, é recomendável salvar as configurações de cota corretas como um Favorito.
- Nas definições da Ferramenta Cota, após garantir que tudo esteja configurado corretamente (incluindo a visibilidade da linha), clique na opção Favoritos.
- Salve as configurações atuais sob um novo nome de favorito, para que você possa aplicar facilmente essas configurações às cotas em projetos futuros.
- Aplique favoritos salvos às cotas existentes:
- Para quaisquer cotas existentes que ainda possam ser afetadas por este problema, você pode aplicar rapidamente suas definições de favoritos salvas selecionando as cotas e escolhendo o favorito apropriado na janela Favoritos.
- Isso garantirá que todas as cotas em todo o seu projeto sigam as configurações corretas, eliminando o problema de linhas ausentes.
- Atualize a Prancheta de Leiaute:
- Depois de feitos todos os ajustes, revise a prancheta de leiaute para garantir que as linhas de cota agora apareçam corretamente junto com seus respectivos valores.
- Se algum problema persistir, verifique se todas as alterações foram aplicadas corretamente e se as visualizações no leiaute foram atualizadas para refletir as configurações mais recentes.

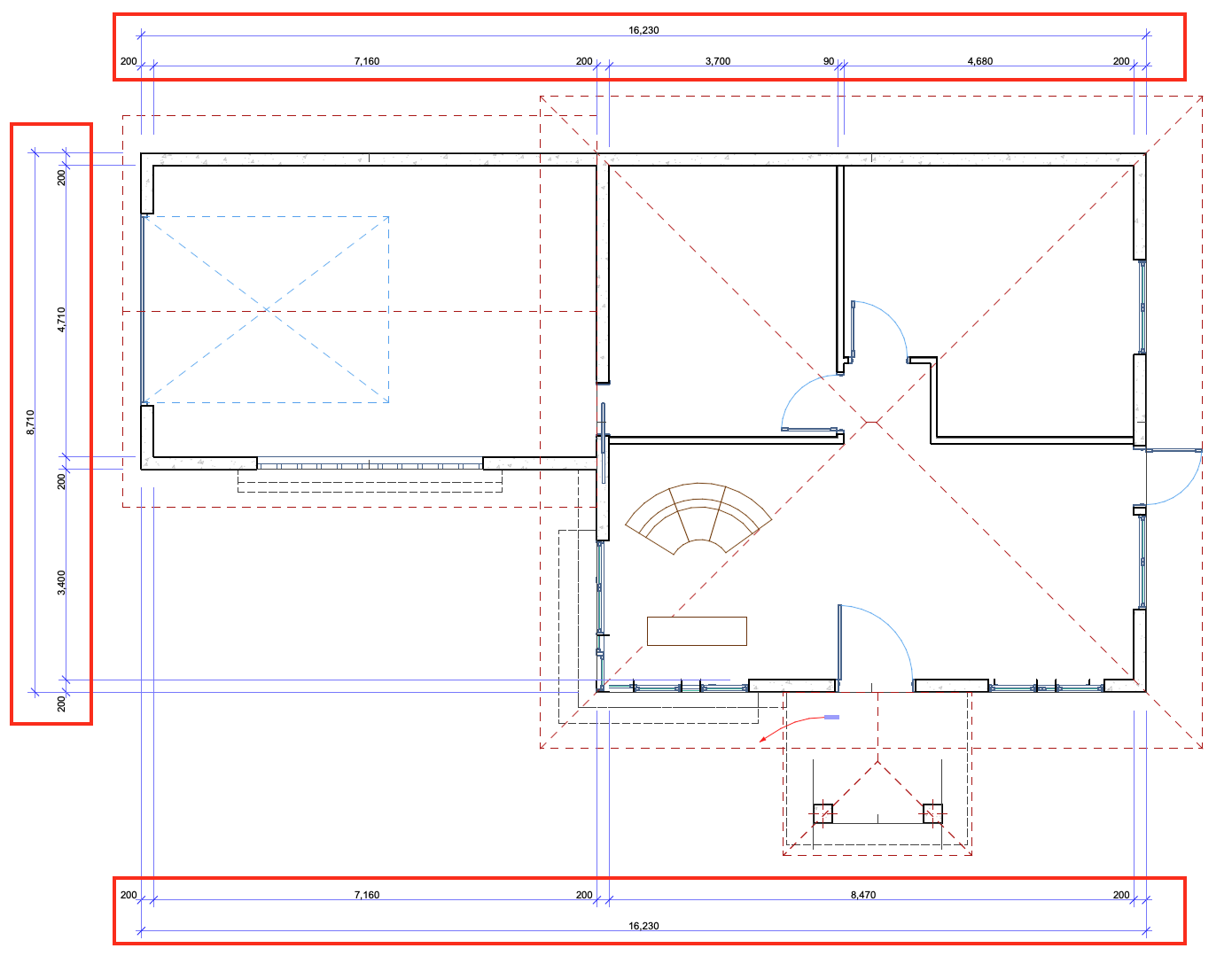

Se as cotas aparecerem corretamente no Mapa de Vistas, mas não no leiaute, a discrepância pode ser devida à opção de visualização na tela, especificamente, por a Linha de Referência da Cota estar ativada. Para alinhar seu Mapa de Vistas com o que é mostrado no leiaute:

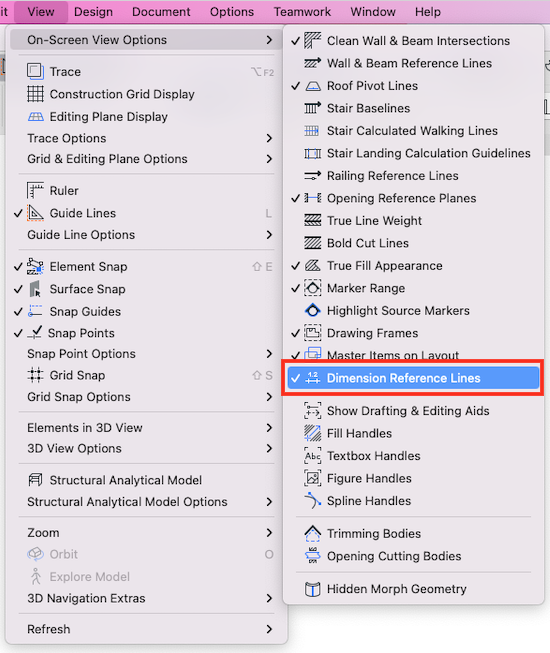

- Acesse as Opções de Visualização na Tela: Acesse Visualização > Opções de Visualização na Tela > Linha de Referência da Cota.
- Desative a Opção: Ao desativá-la, seu Mapa de Vistas deve corresponder exatamente ao leiaute.
Essa abordagem proativa não apenas resolve o problema imediato, mas também ajuda a prevenir problemas semelhantes em projetos futuros, garantindo consistência e precisão em seus leiautes.
Essa abordagem proativa não apenas resolve o problema atual, mas também ajuda a prevenir problemas semelhantes no futuro.
