Linha fica fixa em ângulo rotacionado ao pressionar shift (grelha invisível)

Descrição do problema

Você mantém pressionada a tecla Shift (Windows) ou Caps Lock (Mac) para fixar a direção do cursor ao criar um elemento ou linha. No entanto, em vez de se fixar aos ângulos de 90 ou 180 graus, o cursor gira em ângulos que não podem ser editados, o que dificulta obter o alinhamento desejado.

Solução

O problema está relacionado às definições da Grelha Invisível. Veja como corrigi-lo:

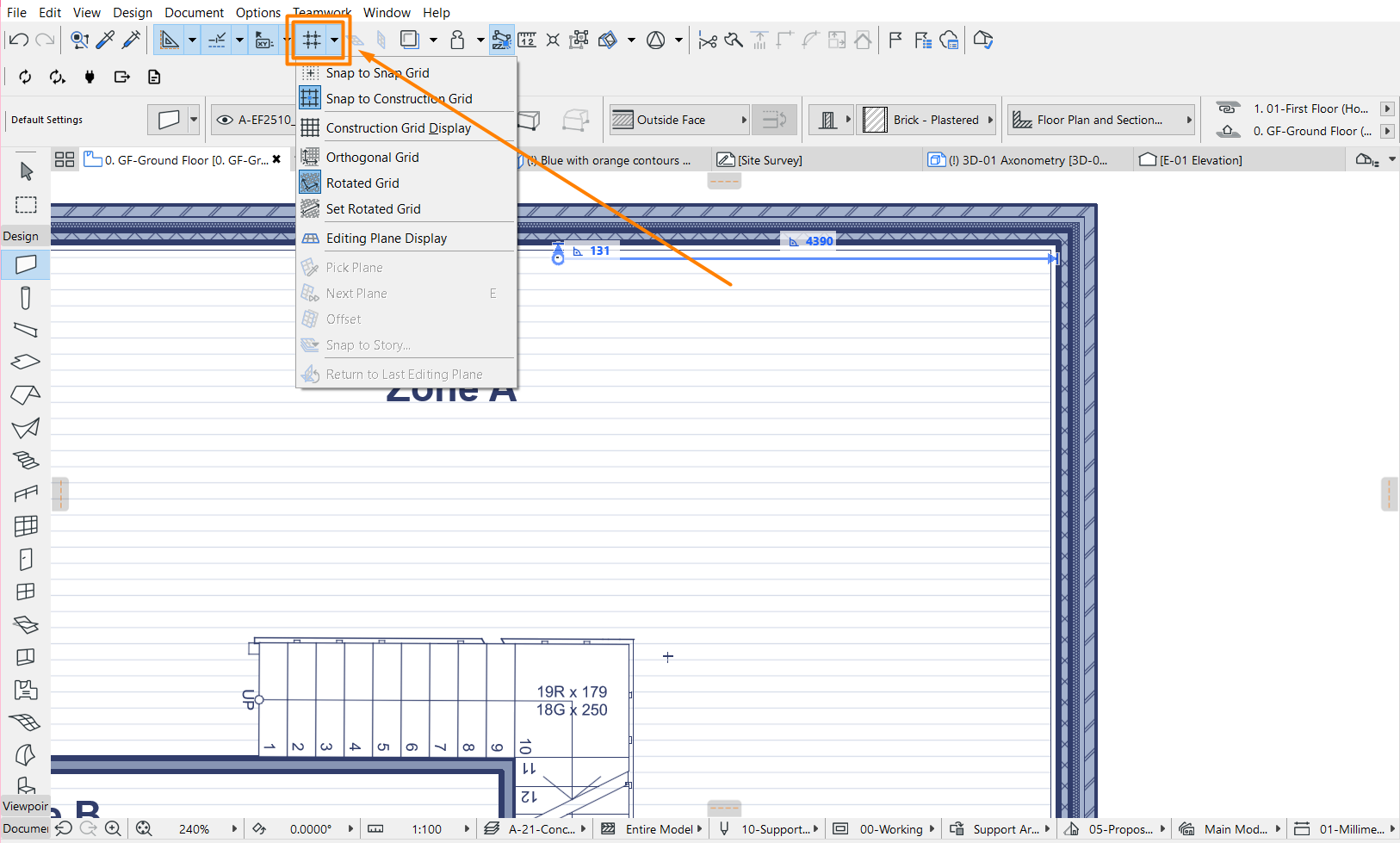

1. Abra as definições do comando Vincular à Grelha.



2. Altere as definições de Vincular à grelha Construtiva para Vincular à Grelha Invisível.

   OU

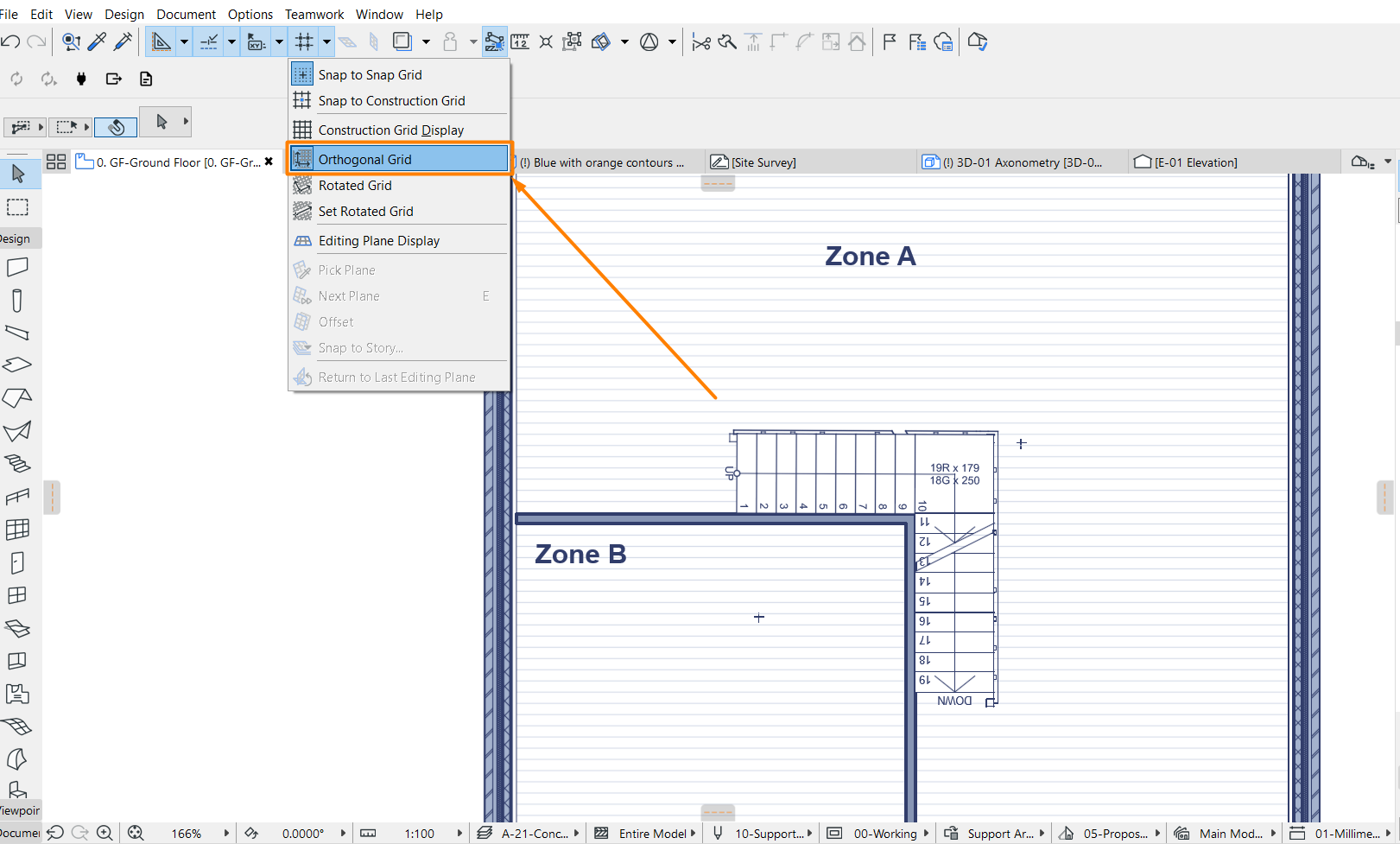

3. Altere as definições de Grelha Rotacionada para Ortogonal.

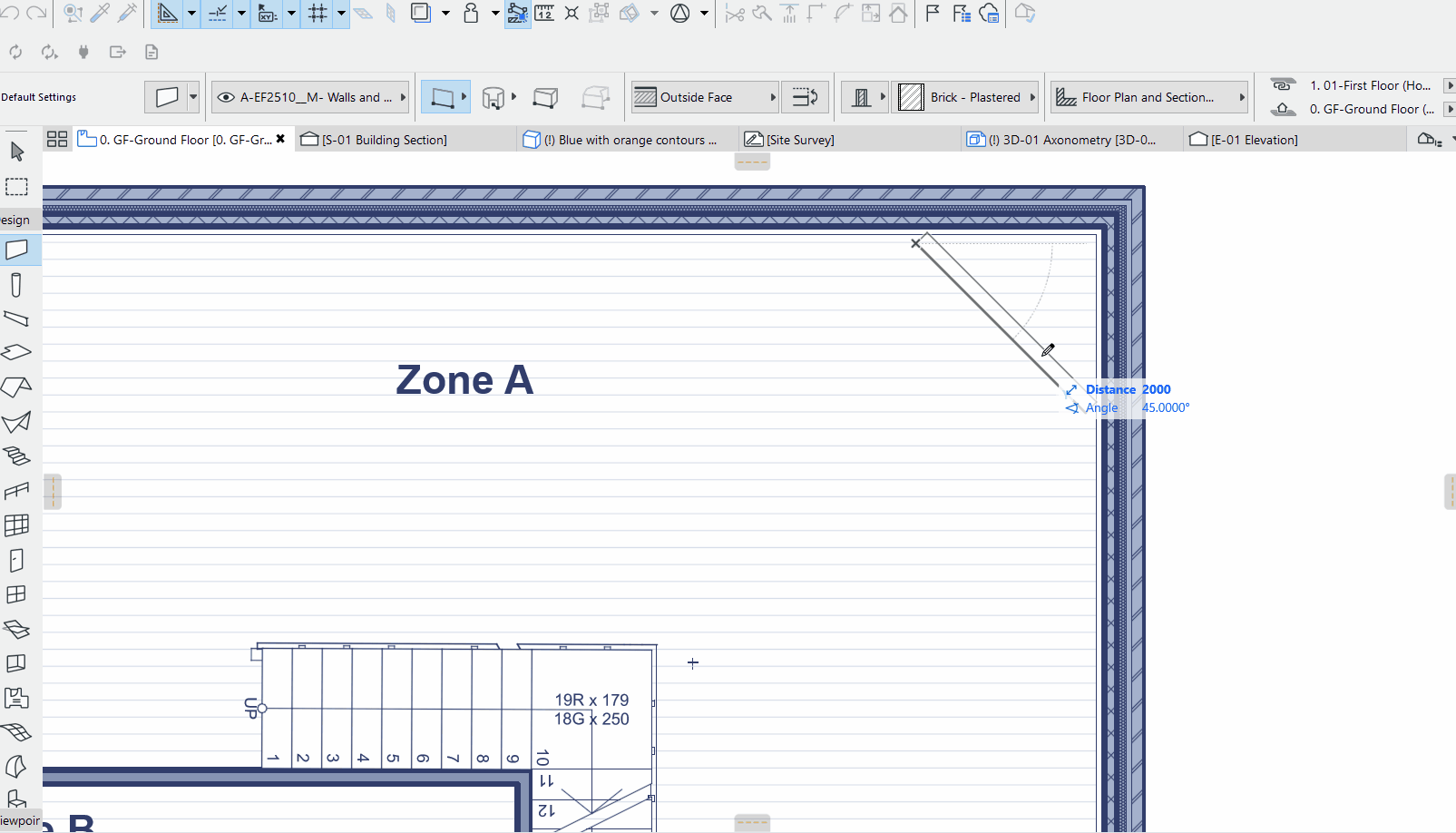

4. Teste mantendo pressionada novamente a tecla Shift (Windows) ou Caps Lock (Mac) para confirmar que o cursor agora se fixa aos ângulos de 90 ou 180 graus, como esperado.



DICA: Você pode definir a rotação da sua grelha de Construção com ângulos personalizados. Leia mais neste artigo.
