Descrição do problema

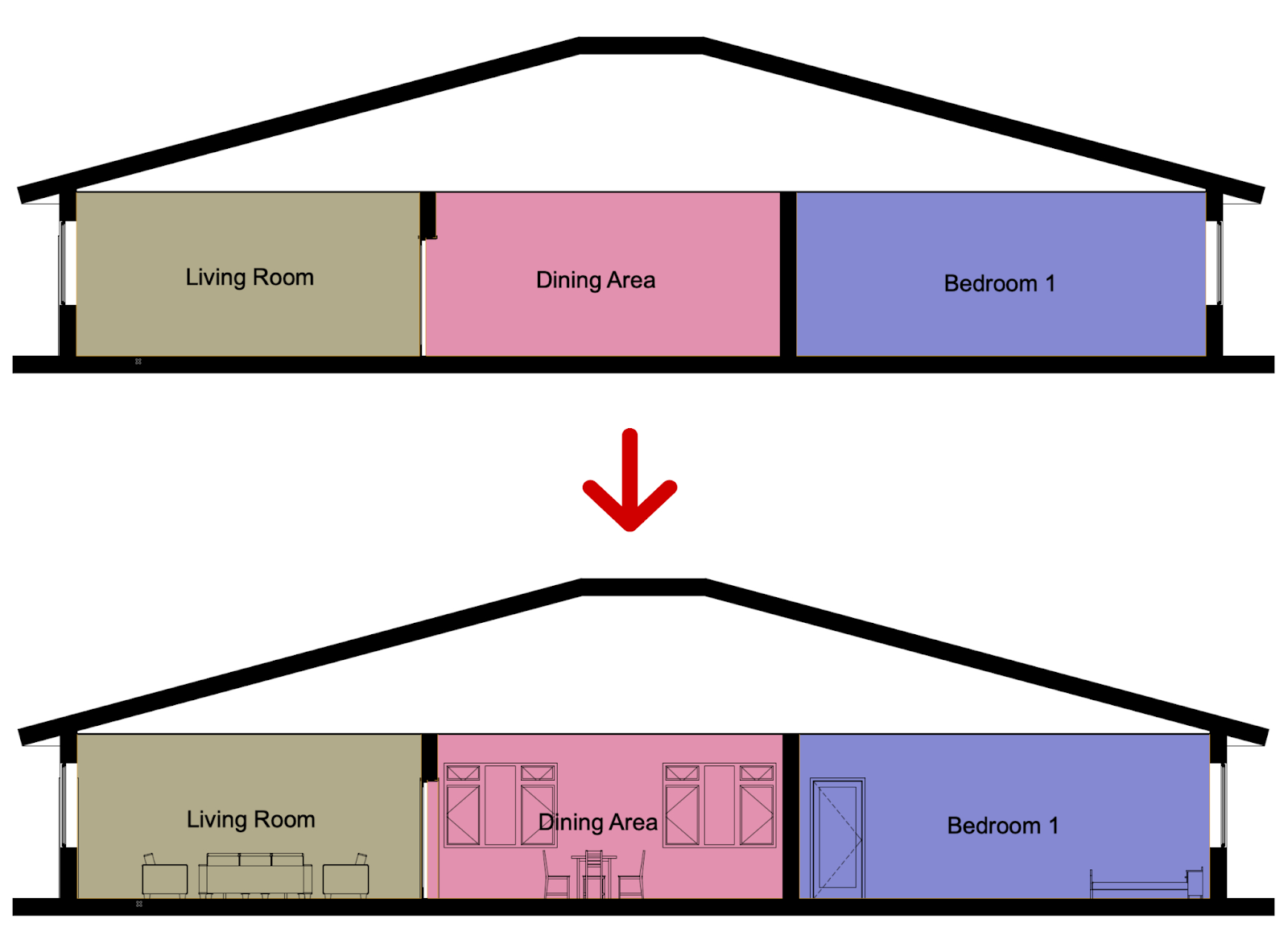

Em alguns casos, especialmente durante a fase de projeto esquemático, você deseja mostrar zonas em cortes. Isso ajuda muito na apresentação ao ter cores diferentes associadas a cada área. Mais tarde, as zonas ainda podem ser necessárias nos cortes, mas elas cobrem outros elementos em seu interior. Como podemos torná-las transparentes e, ao mesmo tempo, manter a cor correta associada a elas?
Solução
Para fazer com que suas zonas apareçam transparentes no corte:

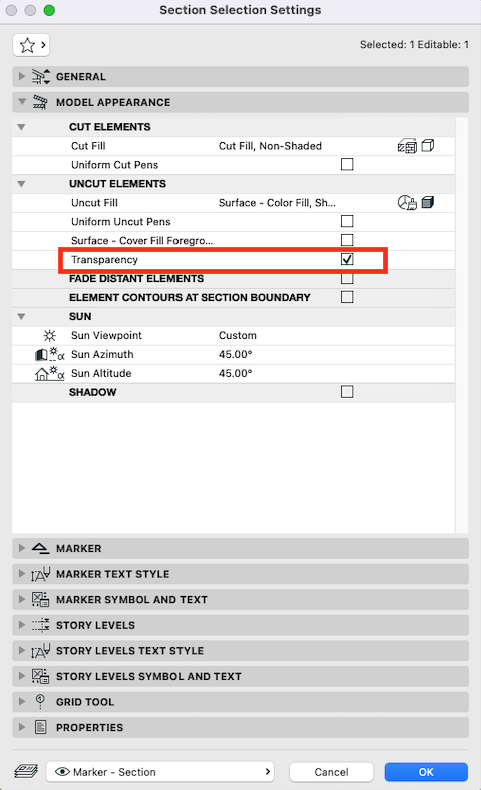

- Certifique-se de que a Transparência nas Definições de Corte esteja ativada.

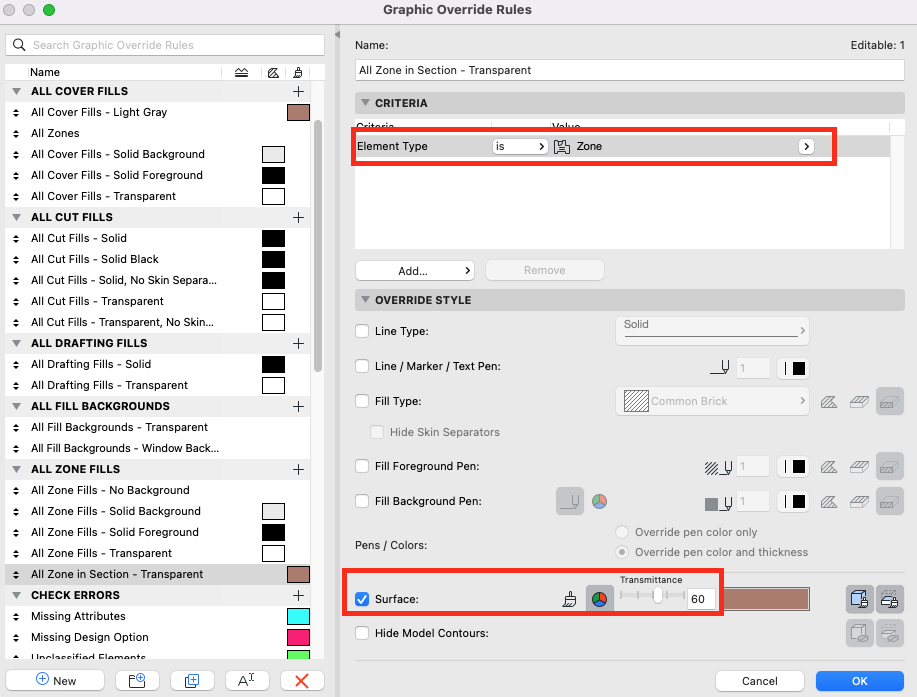

- Crie uma nova Regra de Sobreposição Gráfica específica para Zona.
- Ajuste o valor de Transmitância para que seja maior que 50 (>50).
DICA: Ao ativar a “Transparência” nas definições de corte, todas as superfícies que tiverem um valor de Transmitância > 49 ficarão transparentes. Há casos em que você deseja definir o envidraçamento como opaco para esconder elementos desnecessários atrás dele. Para isso, será necessário adicionar outra Regra de Sobreposição Gráfica para ajustar o Valor de Transmitância da Superfície para ser menor que 50 (<50). Outra alternativa é ajustar o Alcance Horizontal do corte até a aresta da parede.
