Descrição:
A Vista 3D das portas no Mapa não cabe dentro da célula. Como eu não consigo ajustar o tamanho da célula devido a um leiaute fixo, a única opção é redimensionar a Vista 3D para caber na célula. Como posso ajustar a escala da minha Vista 3D?
Solução:
Há duas opções ao redimensionar o tamanho da Vista 3D em um Mapa.

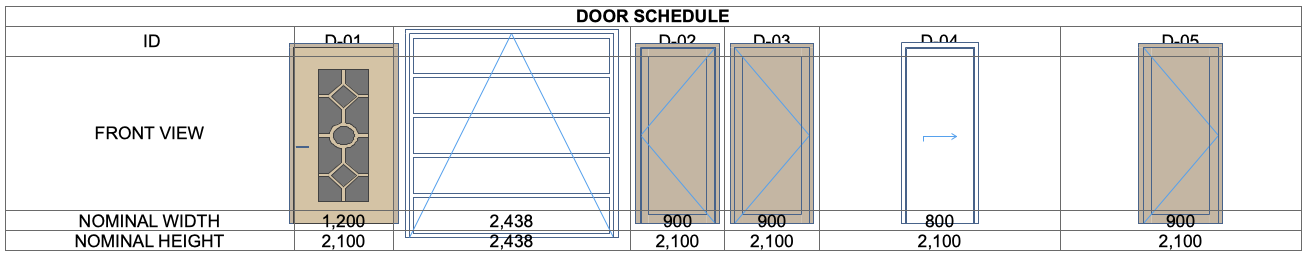

- Redimensionar para Ajustar. Esta opção permite que o Archicad ajuste cada Vista 3D precisamente na célula. Cada Vista 3D terá uma escala diferente, o que pode causar confusão se as cotas não forem indicadas, pois o leitor pode perceber todas as vistas como tendo o mesmo tamanho. A principal vantagem desta opção é que ela garante uma apresentação visualmente atraente.

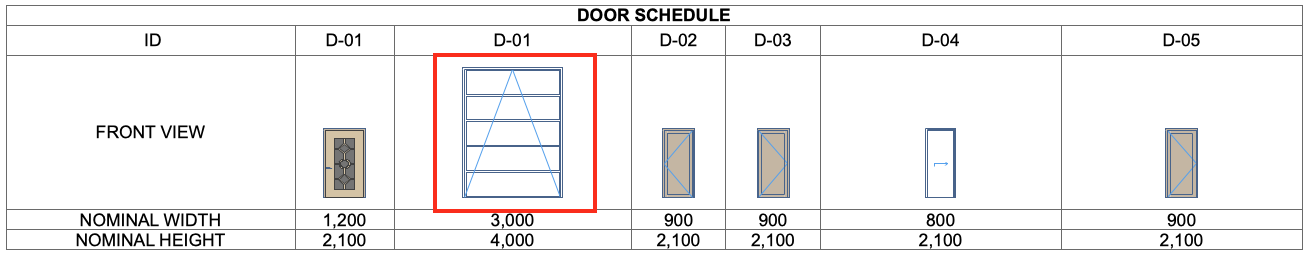

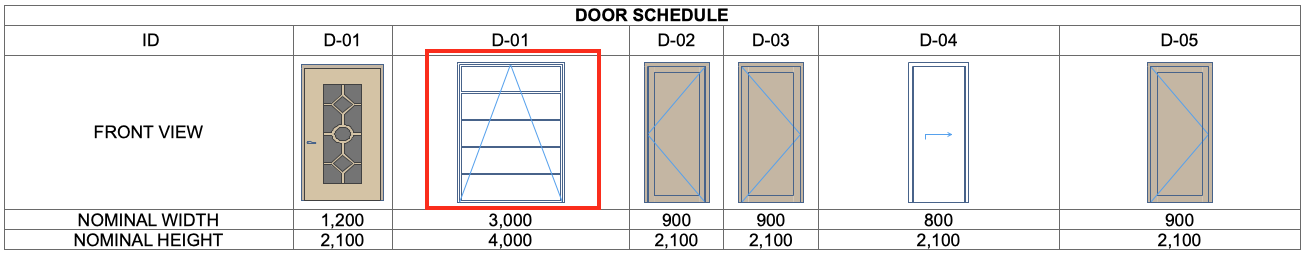

- Redimensionar para uma Escala Fixa. Com esta opção, todas as Vistas 3D são redimensionadas usando a mesma escala. Esta abordagem mantém a precisão da escala, o que é benéfico para fins de comparação. No entanto, se uma porta for significativamente maior que outra, isso pode impactar negativamente a apresentação.
Para fazer isso:

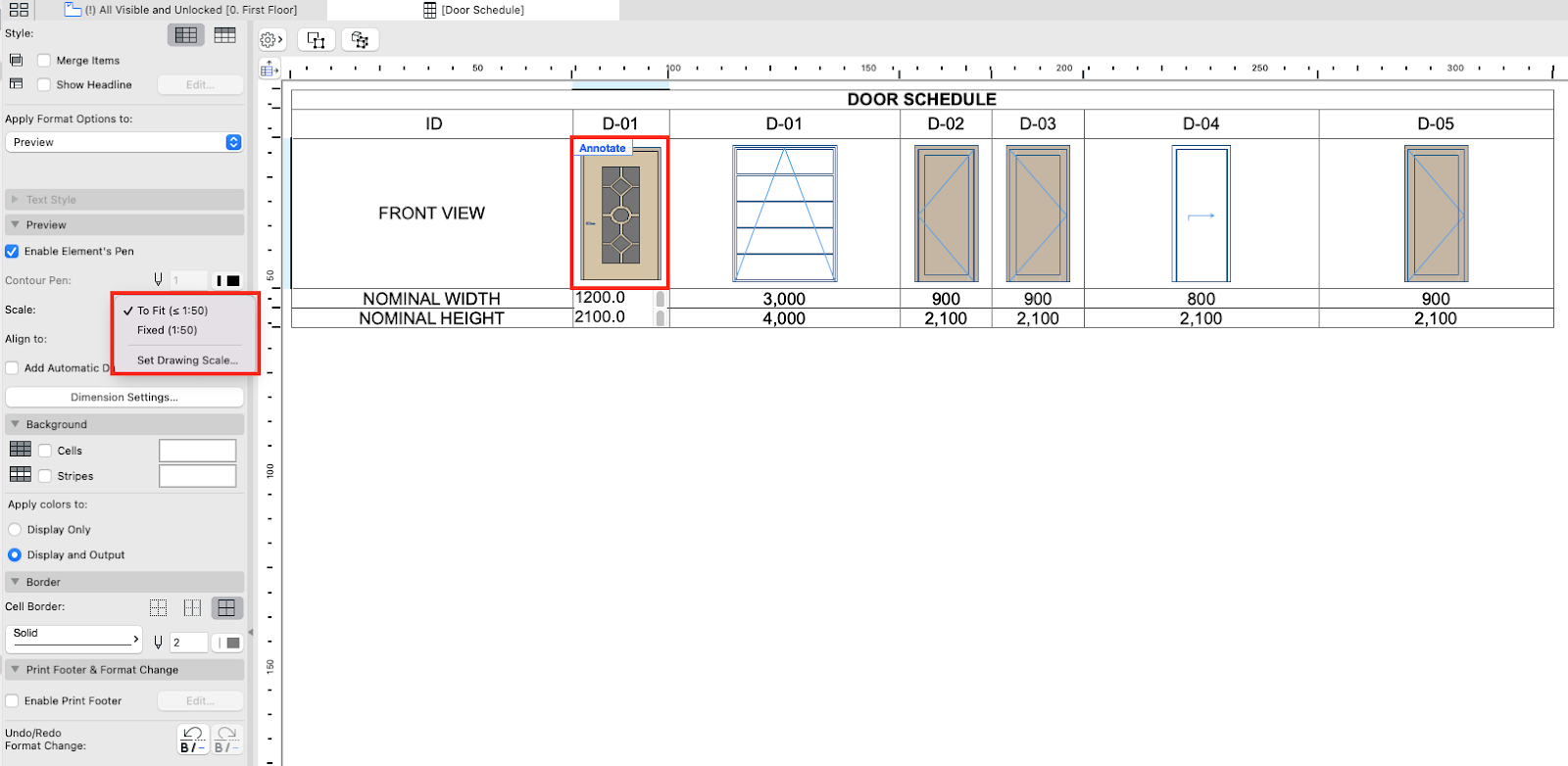

- Ir para Mapa
- Selecione uma Vista 3D > Tab Escala
- Selecione uma das duas opções (Para ajustar ou Escala Fixa) ou você pode alterá-la manualmente para uma escala pessoal.
Ajustar o tamanho das suas Vistas 3D no Mapa de Portas garante que sua apresentação seja precisa e visualmente atraente. Ao escolher a opção de escala correta, você pode garantir que seu Mapa tenha uma aparência profissional e clara, facilitando para todos entenderem as cotas e os detalhes das suas portas. Siga estes passos simples para aprimorar a clareza e a qualidade dos seus Mapas do Archicad.
