Descrição do problema
Estou criando um objeto com a ferramenta Library Part Maker. Parece bom na planta, pois os Pontos Quentes estão localizados nos lugares corretos, mas na Vista 3D, os Pontos Quentes parecem um pouco fora do objeto.
Solução

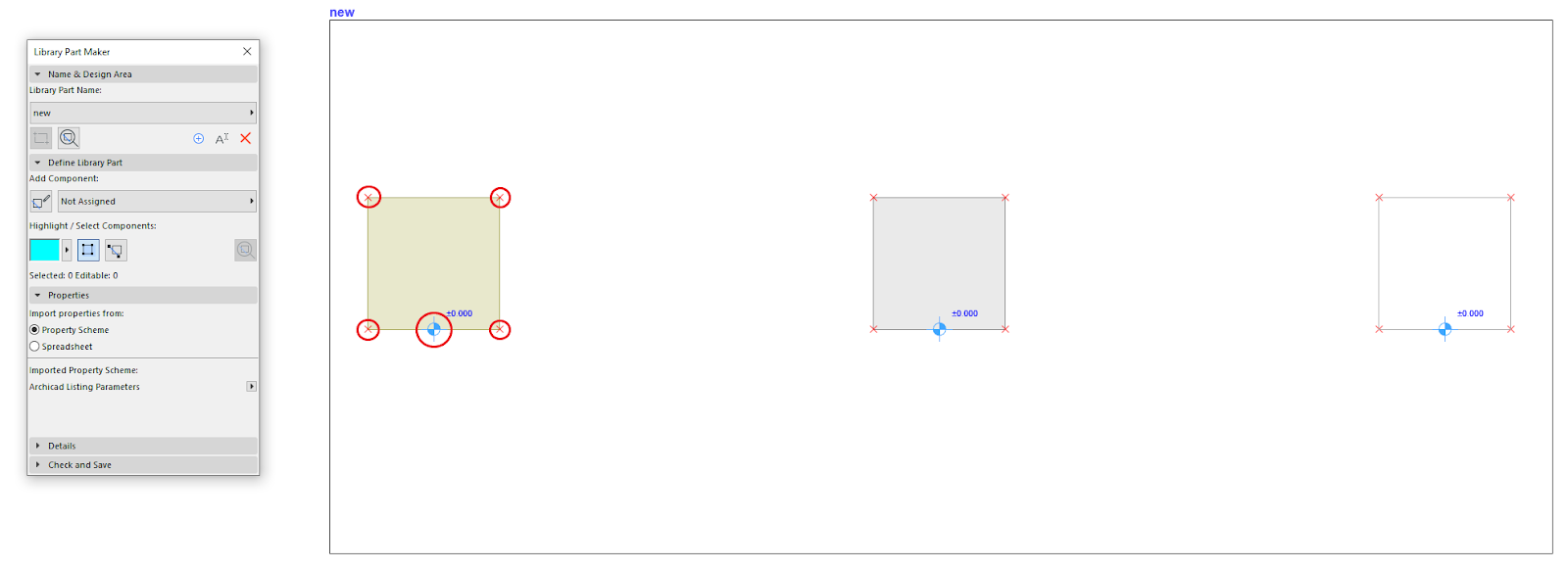

Ao adicionar um novo componente na ferramenta Library Part Maker, coloque os Pontos Quentes nos cantos dos seus objetos e o Marcador de Cota de Nível deve estar no meio do segmento inferior
Por que é importante colocar os Pontos Quentes e o Marcador de Cota de Nível como mencionado acima? Colocar o Marcador de Cota de Nível no centro do objeto resultará em uma colocação errada dos Pontos Quentes, como mostrado abaixo.

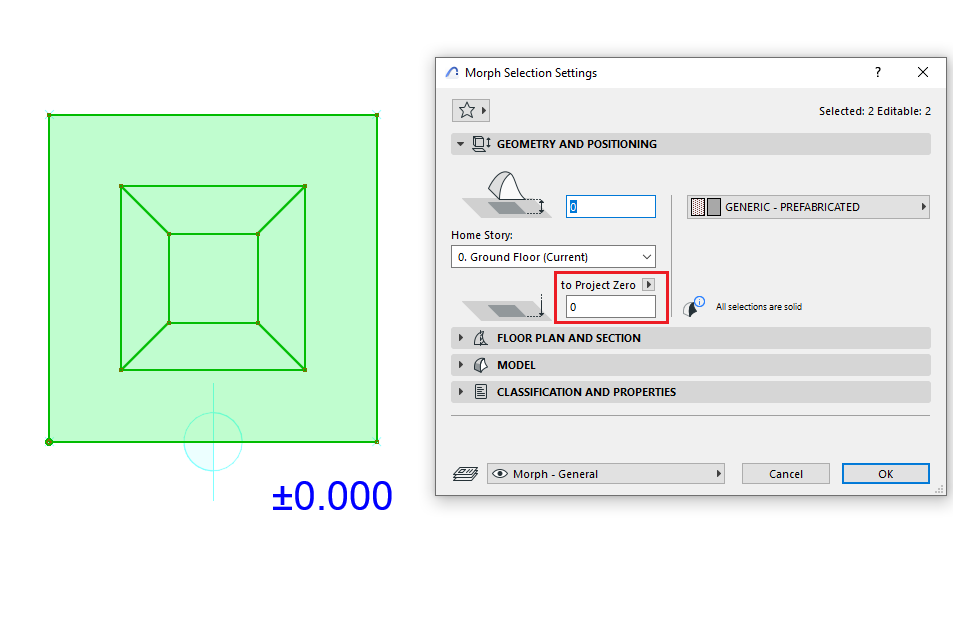

Como boa prática, nas Definições de Seleção Morph, na aba Geometria e Posicionamento, defina o nível da Cota Zero para "0".
Dica: Ao trabalhar com Library Part Maker, lembre-se de que o Nível do Piso do seu objeto deve sempre estar no nível 0.00, pois o Marcador de Cota de Nível não lerá os níveis corretamente, o que significa que os Pontos Quentes na Vista 3D mostrarão níveis diferentes do objeto.
