Descrição
Quero rotular uma composição sem mostrar o nome completo dela. Existe uma maneira de exibir uma versão abreviada dele?
Solução
Com a introdução das expressões, os usuários podem extrair e manipular informações do modelo e exibi-las nos rótulos:

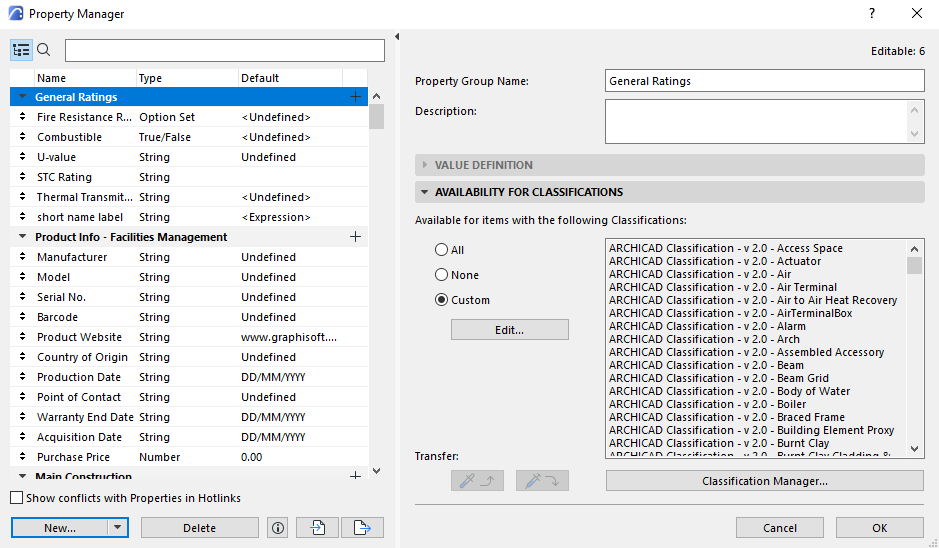

Crie uma expressão usando o Gestor de Propriedade:
Este diálogo pode ser encontrado no Menu Opções > Gestor de Propriedade.

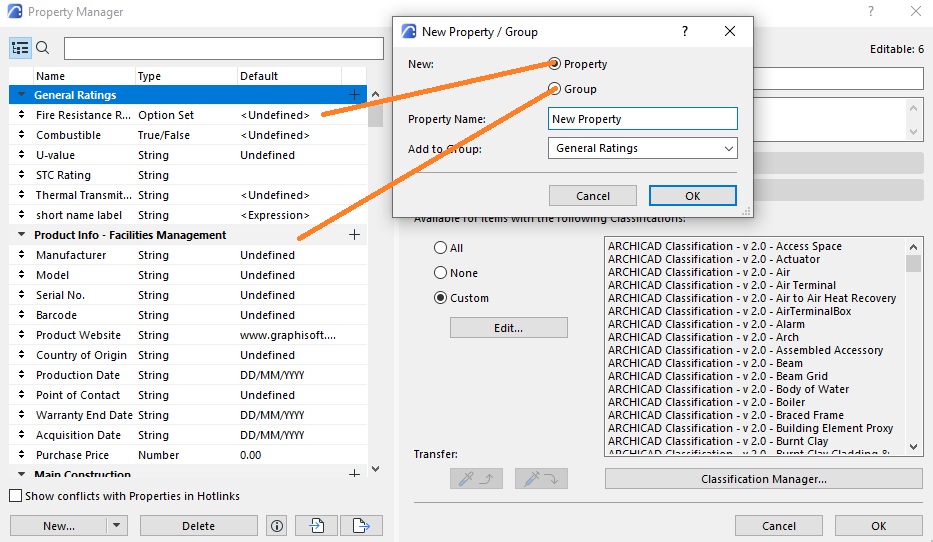

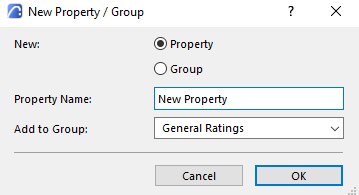

No canto inferior esquerdo, clique em Novo. Você terá a opção de criar um novo Grupo ou uma Propriedade que pertence a um grupo existente.
Selecione Propriedade e adicione-a ao Grupo General Ratings > OK.

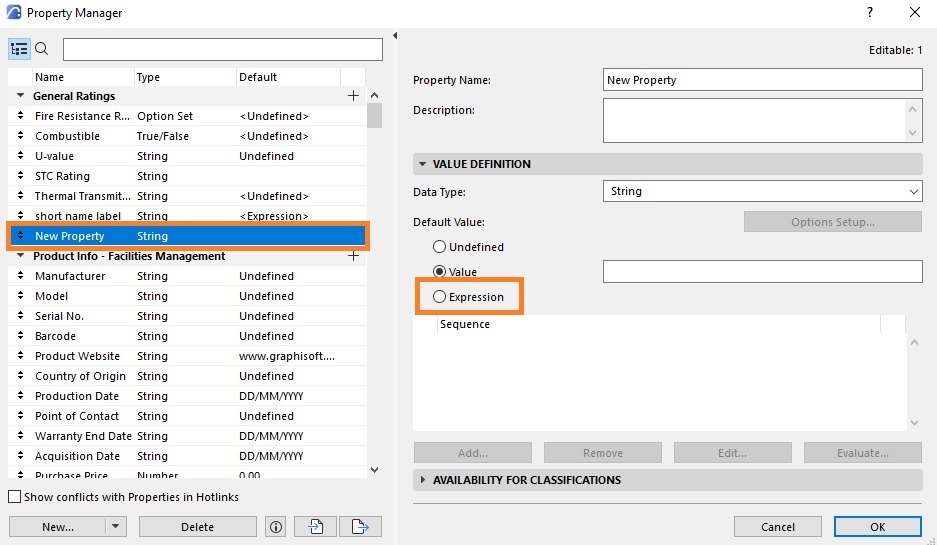

A nova propriedade agora será listada à esquerda. À direita, altere a Definição de Valor para Expressão.

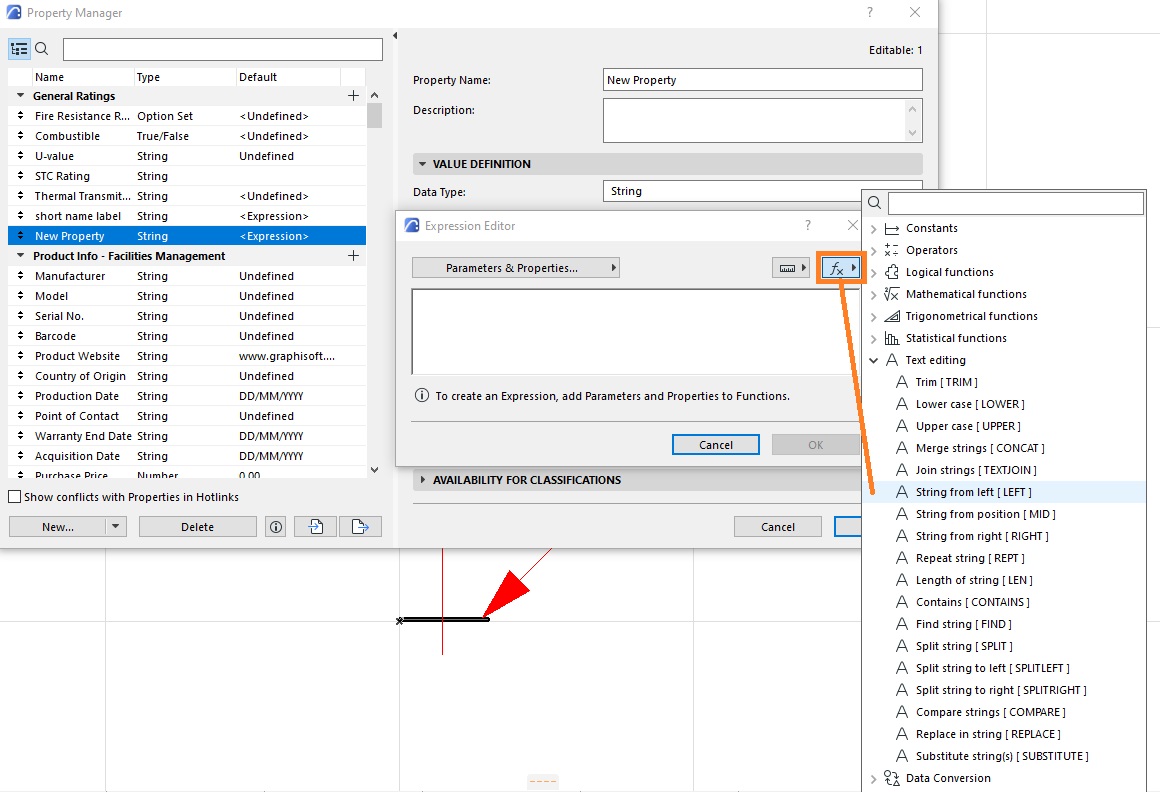

Na caixa de diálogo Editor de Expressão, clique no botão Operadores e Funções, fx > Edição de texto > String da Esquerda.

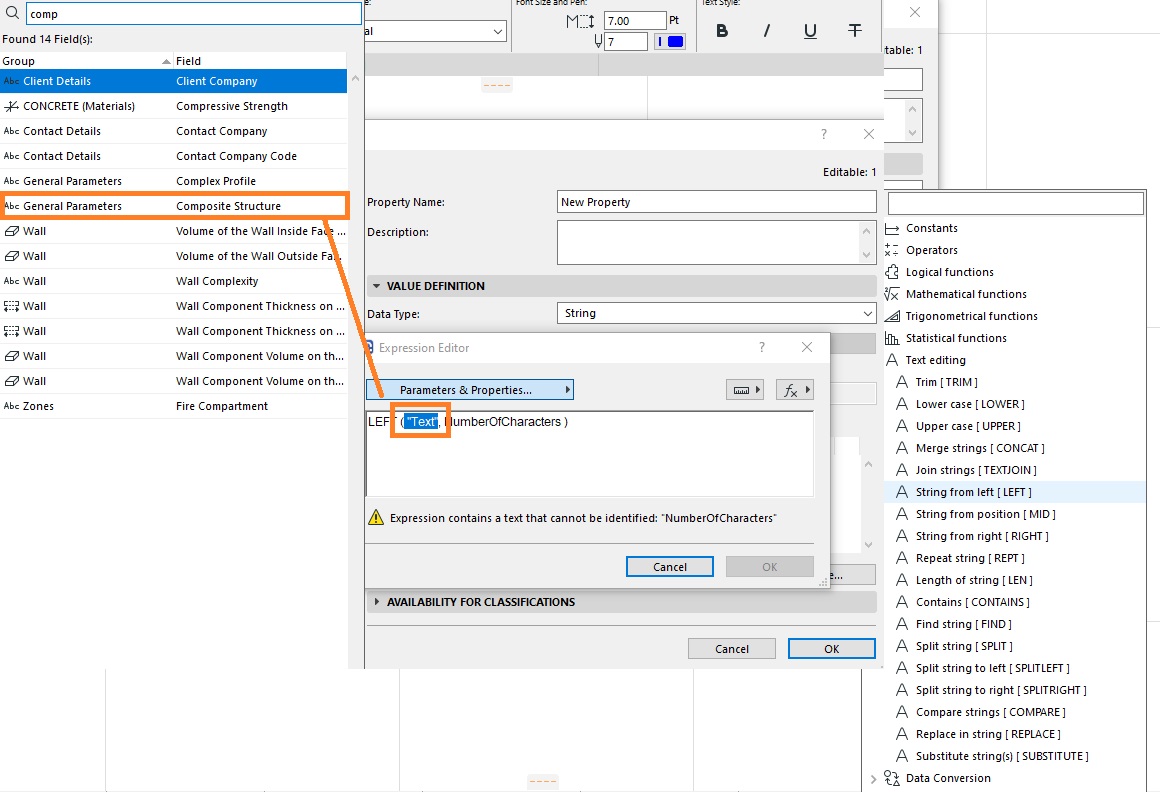

A função agora aparecerá no Editor de Expressão. Coloque em destaque e substitua os "TEXT" caracteres pela propriedade Composições.

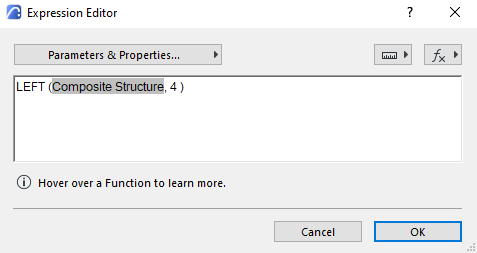

Agora coloque em destaque o NumberOfCharacters e substitua-o por um número; esse valor representa a quantidade de caracteres a partir da esquerda que você deseja mostrar.

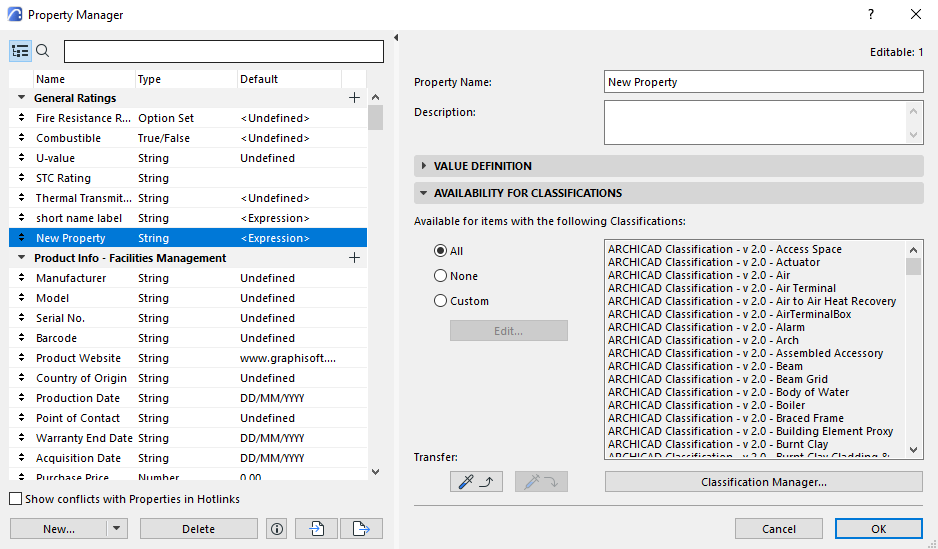

Defina a Disponibilidade para Classificações como Todos.
- Em seguida, clique em OK.
Para usar a expressão em um rótulo:

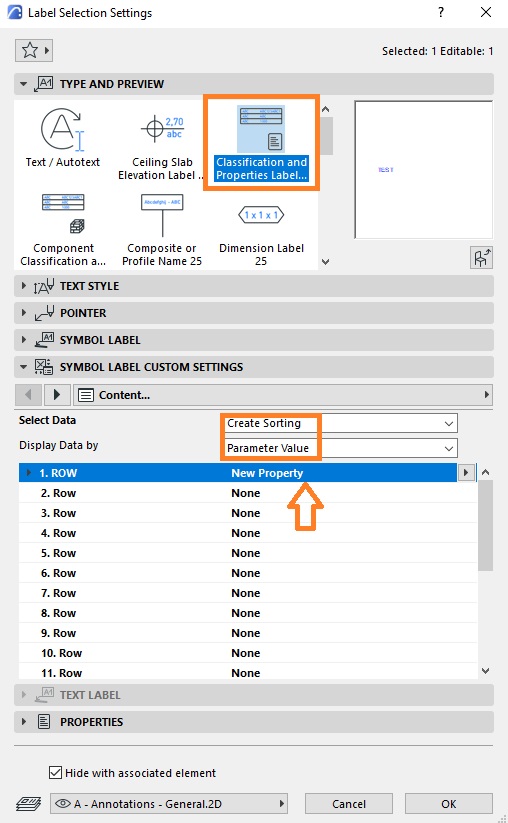

- Abra as Definições de Rótulo e selecione o Rótulo de Classificação e Propriedade.
- Expanda a seção Definições à Medida do Símbolo do Rótulo.
- Selecione Dados > Criar Dados de Exibição de Ordenação por > Valor do Parâmetro.

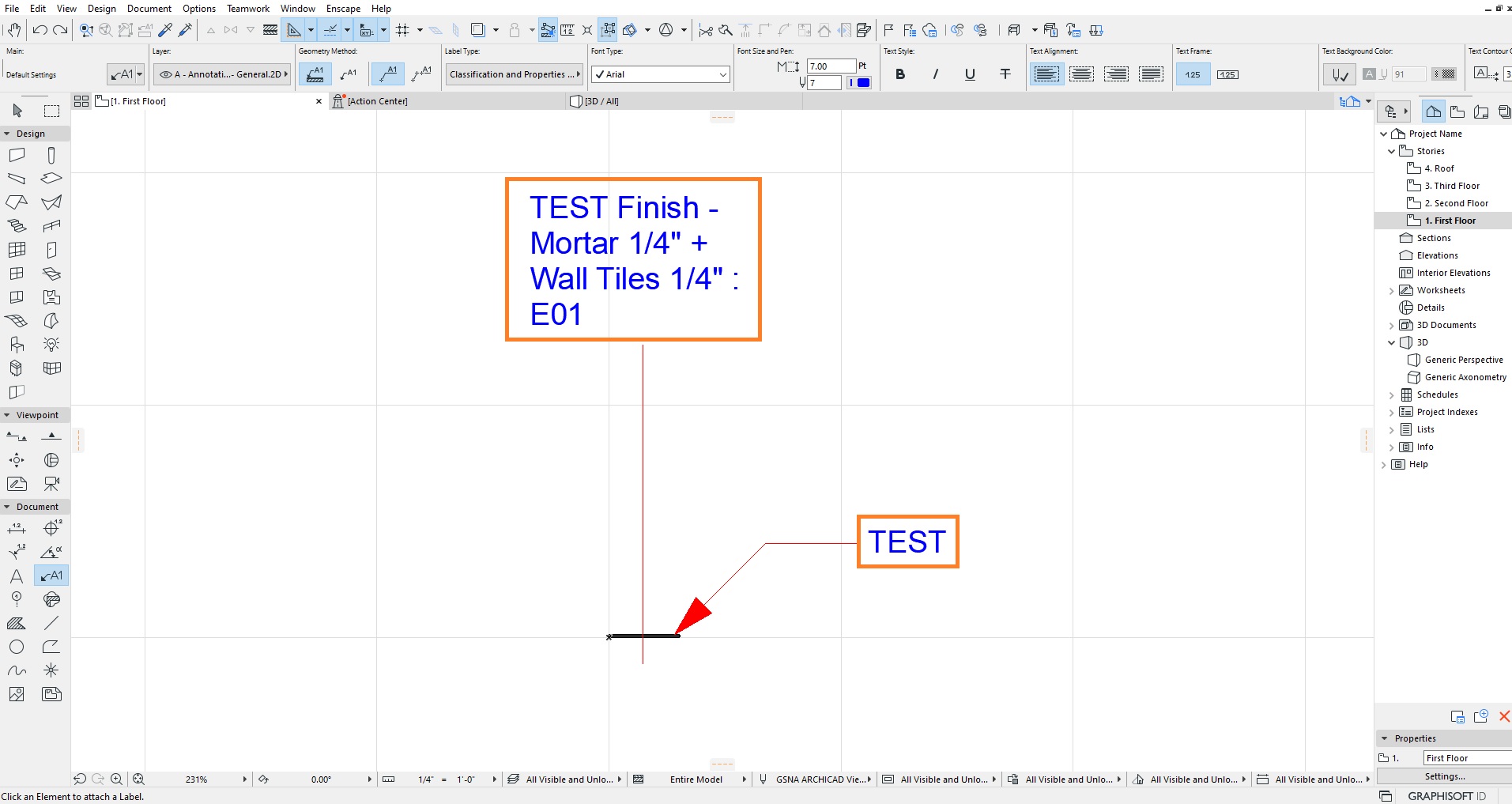

- Clique em OK e coloque o rótulo na sua planta. Agora você deverá ver os primeiros 4 caracteres do nome da composição, conforme mostrado na descrição do problema.
