Por que a guia não trava ortogonalmente?

Descrição do problema

Os elementos não estão sendo desenhados ortogonalmente mesmo com a tecla Shift pressionada. Como resultado, a guia não se vincula horizontalmente ou verticalmente. Consequentemente, os elementos desenhados não podem ser criados de forma perpendicular ou paralela.

Solução:

1. Verifique as Definições Grelha

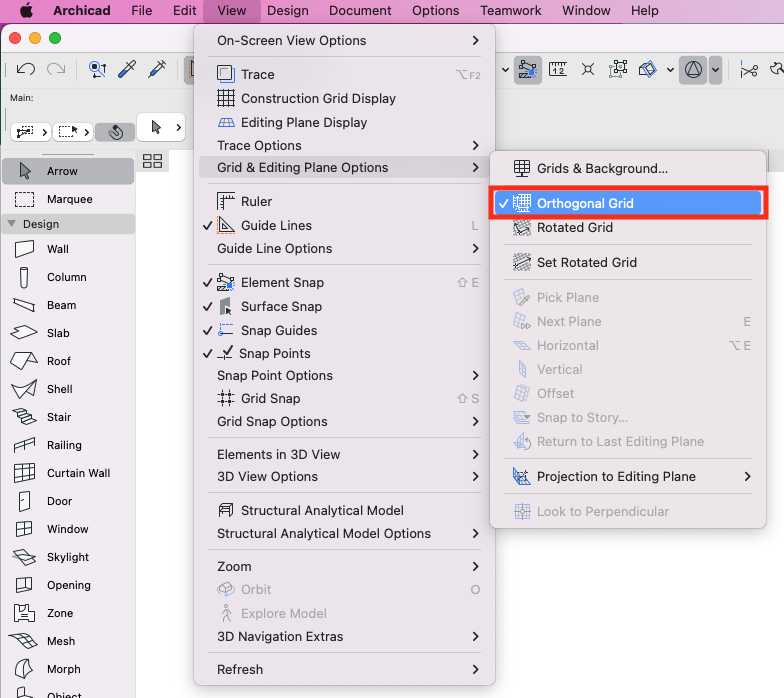

   • Acesse: Visualização > Opções de Grelha e Planos de Edição
   • Certifique-se de que a "Grelha Ortogonal" esteja ativada em vez da "Grelha Rotacionada."

2. Verifique as definições da Área de Trabalho

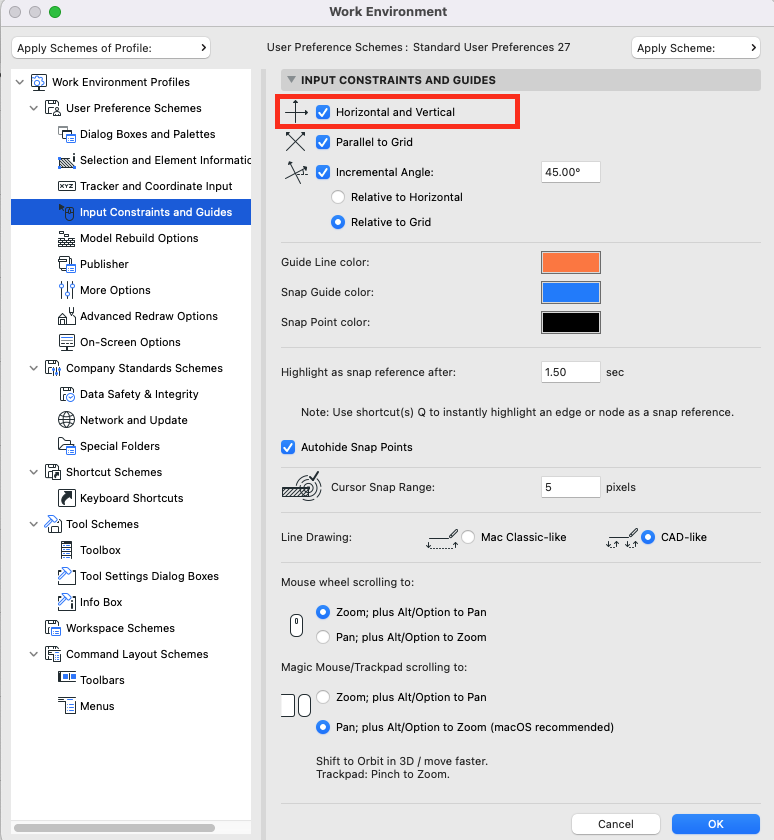

   • Acesse: Opções > Ambiente de Trabalho > Restrições de Entradas e Guias
   • Certifique-se de que a opção "Horizontal e -Vertical" esteja ativada.

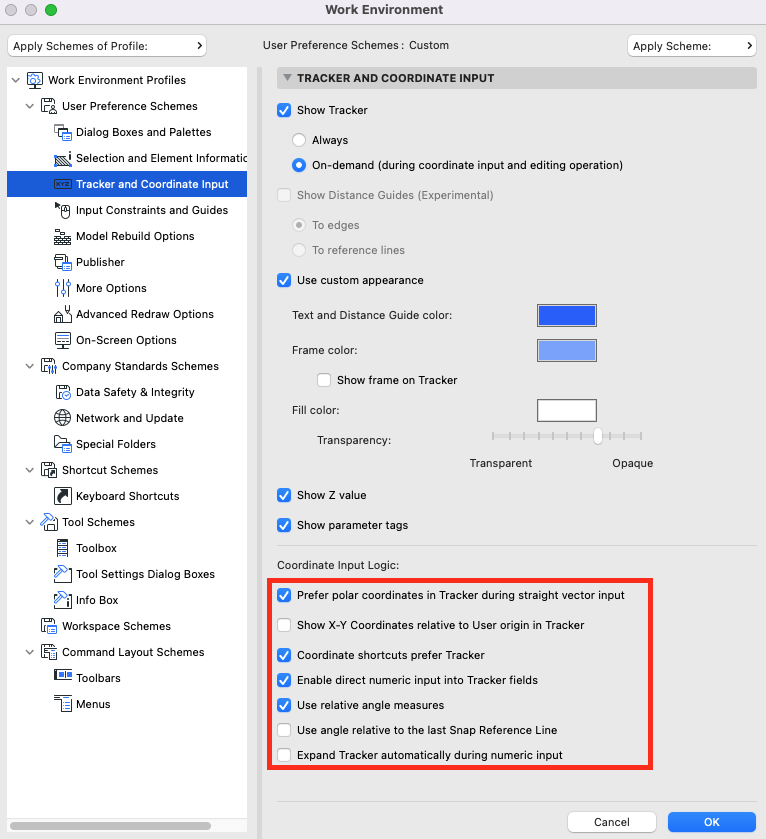

   • Acesse: Opções > Ambiente de Trabalho > Orientador e Entrada de Coordenadas
     • Na seção Lógica de entrada de coordenadas, apenas as opções a seguir devem estar ativas:
       • Preferir coordenadas polares no Orientador durante a entrada de vetor reto
       • Atalhos de coordenadas preferem Orientador
       • Ativar input numérico de dados nos campos do Orientador
       • Usar medidas de ângulo relativas

Próximas etapas:

• Os elementos já posicionados podem ser verificados quanto à ortogonalidade usando o Element Orientation Check. Essa ferramenta de rótulo pode ser baixada aqui.
