Como rotacionar textos das cotas?

Descrição do problema

Tenho uma cota em uma parede cujo texto está orientado de forma diferente da direção padrão de baixo para cima. O que faz a cota se comportar dessa maneira? Como posso rotacioná-la para o outro lado?

Solução

A orientação incorreta do texto de cota pode causar confusão e interpretação equivocada por parte do leitor. Esse problema geralmente surge quando o elemento não está alinhado ortogonalmente. As etapas a seguir descrevem como identificar a causa e corrigir a orientação do texto de cota.

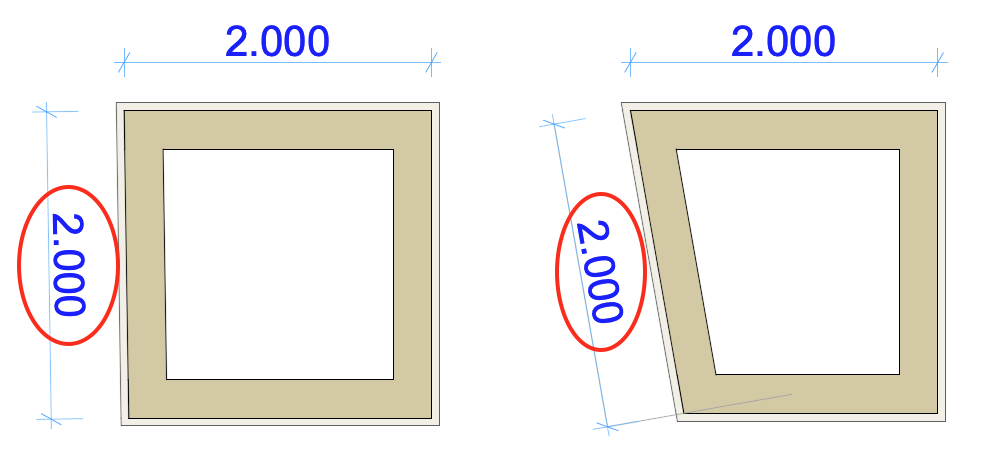

• Verifique a ortogonalidade das cotas. A razão pela qual o texto da cota está alinhado no sentido oposto é porque o elemento que ele define não está orientado ortogonalmente. Você pode usar o Element Orientation Check para confirmar se o elemento é ortogonal. Esta ferramenta de rótulo pode ser baixada aqui.
• Nos casos em que o elemento não é ortogonal por natureza, você pode modificar a orientação do texto rotacionando-o manualmente.

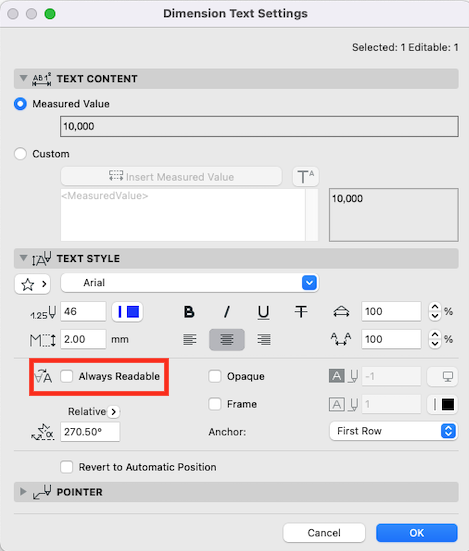

  1. Selecione o texto da cota. Ir para Definições de Texto de Cota > Desmarque a caixa "Sempre Legível".



  2. Selecione o texto da cota. Use o comando Rotacionar para rotacionar o texto.

Nota: Apenas um texto de cota pode ser rotacionado por vez, e não vários ao mesmo tempo.
