Descrição do problema
Um caminho ou estrada, criado por exemplo com a Ferramenta Laje, precisa estar visível na superfície de um terreno e deve seguir os contornos do terreno.
Solução
Crie uma interseção entre a estrada e o terreno usando Operações de Elementos Sólidos:

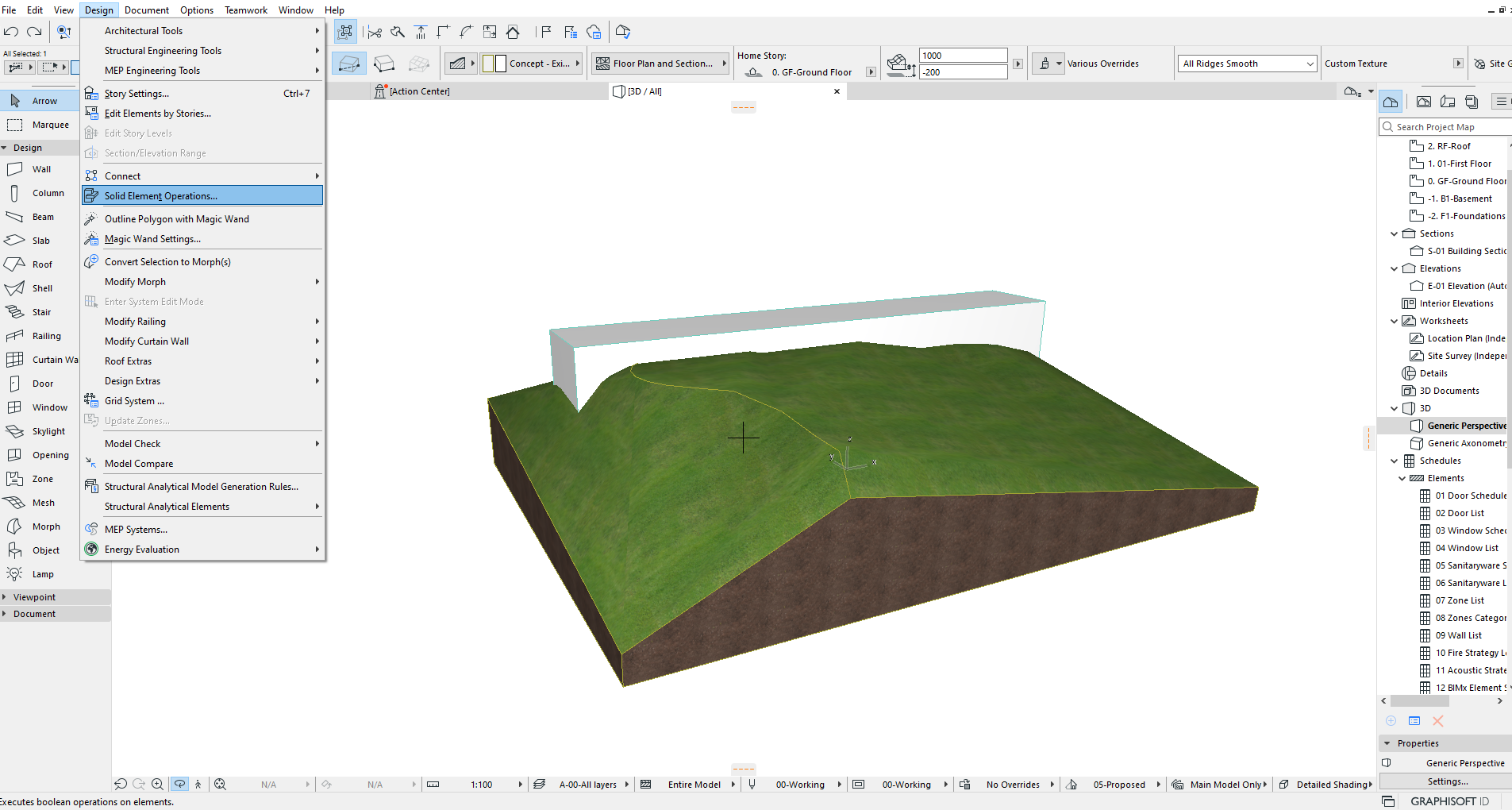

1. Ir para Modelagem > Operações Elementos Sólidos.

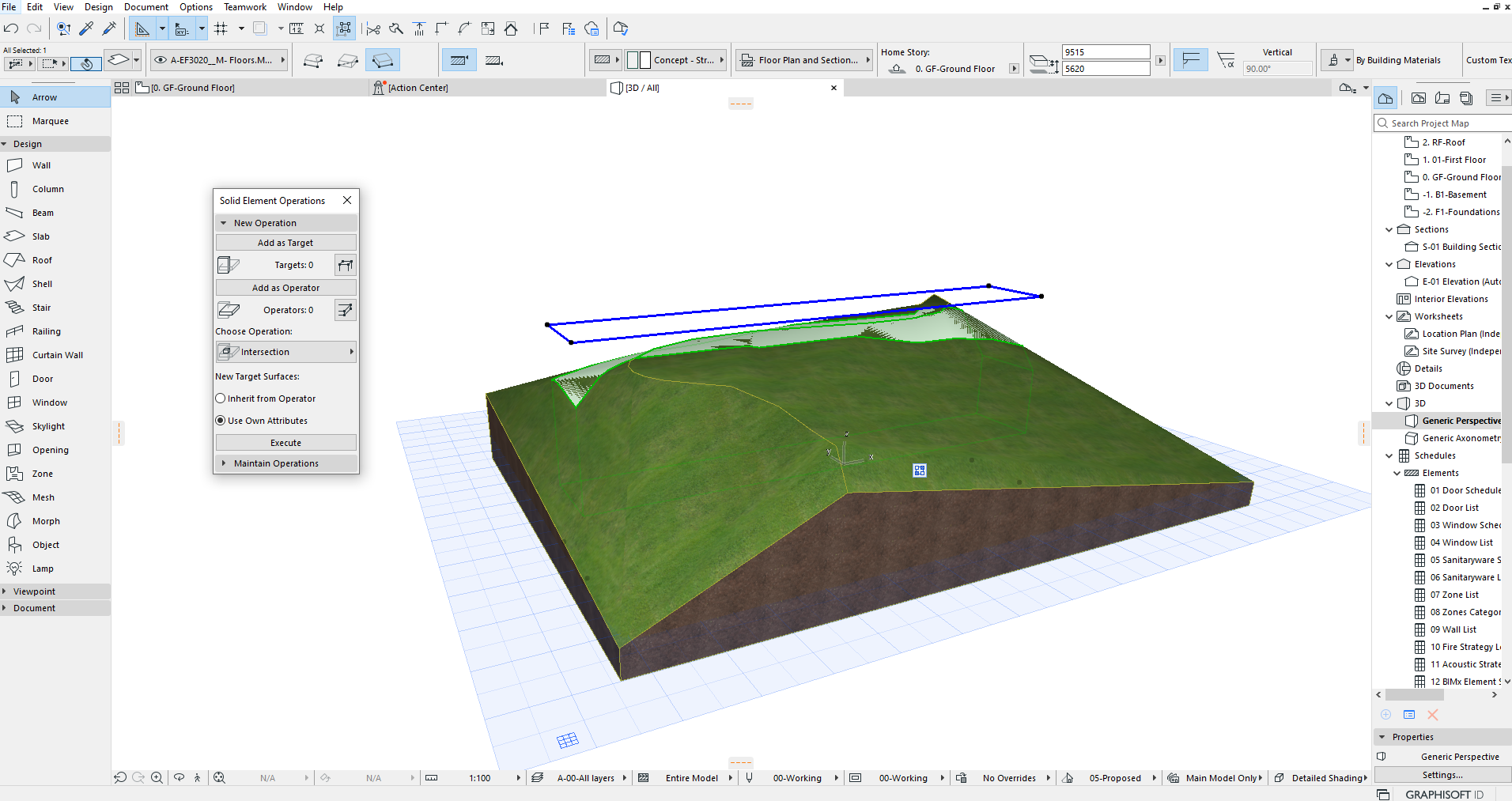

2. Para garantir que a laje e o terreno se interceptem corretamente, use o recurso Operações de Elementos Sólidos.
- Defina o caminho/estrada (laje) como o elemento Alvo.
- Defina o terreno (malha) como o elemento Operador.
- Selecione a operação Interseção.
- Defina o Material de Nova Superfície para o alvo como Herdar Atributos do Alvo.

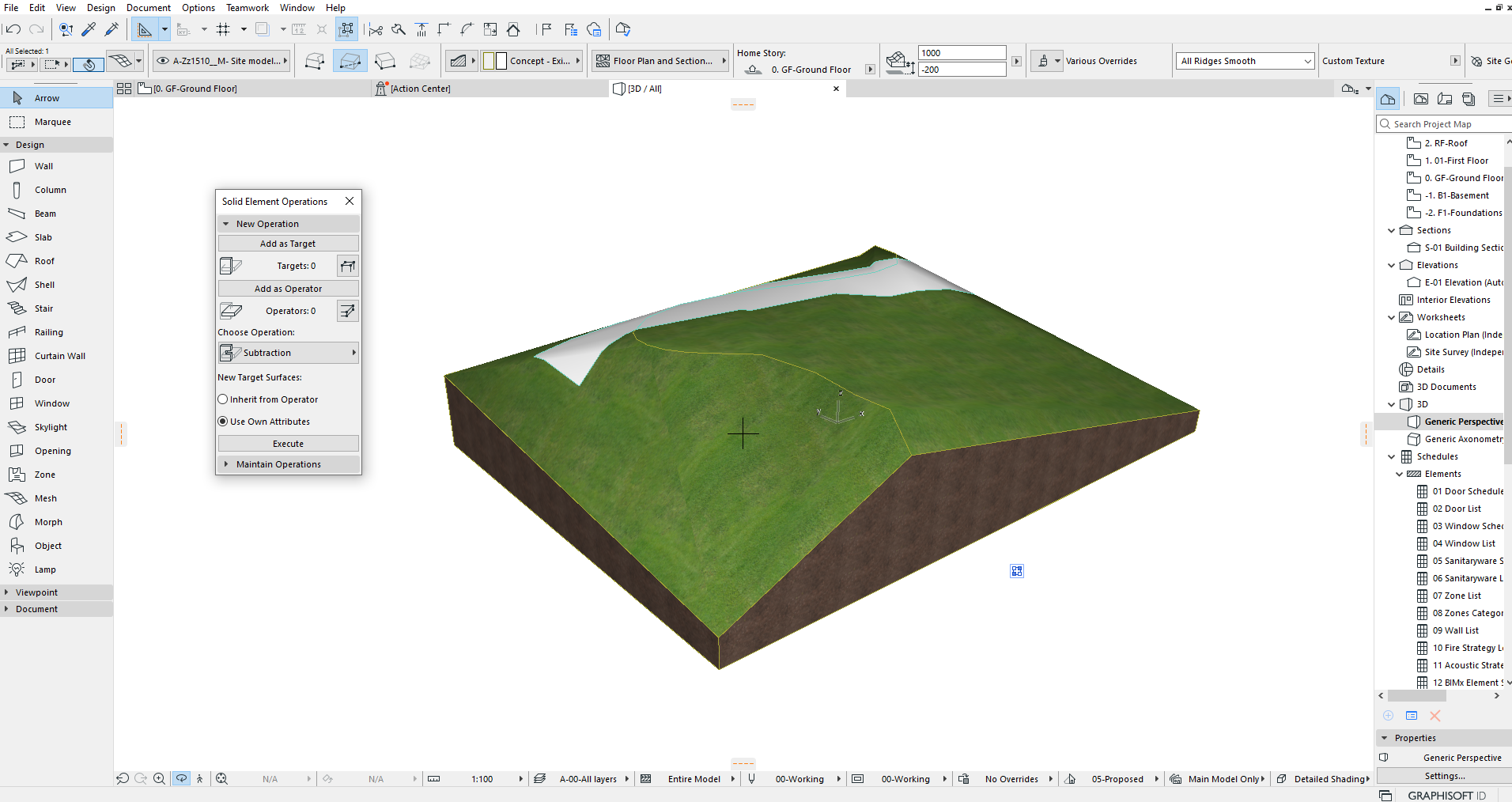

3. Subtraia a interseção do terreno.
Em seguida, execute outra operação de elemento sólido.
- Defina o caminho/estrada (laje) como o elemento Operador.
- Defina o terreno (malha) como o elemento Alvo.
- Selecione a operação Subtração com Extrusão para Cima.
- Defina o Material de Nova Superfície para o alvo como Herdar do Operador.
Como resultado, o caminho/estrada será exibido corretamente na superfície do terreno, e a textura da superfície seguirá o contorno do terreno.
