Descrição do problema
Um arquivo 3D DWG ou DXF exportado do Archicad não é exportado corretamente ou é exportado sem os dados 3D. O arquivo 3D DWG resultante é exibido apenas em 2D.
Solução
1. Verifique o DWG exportado em um visualizador de DWG:
- Não abra o arquivo DWG no Archicad para verificá-lo, pois o Archicad converte o DWG na importação, o que pode levar a uma verificação incorreta.
- Visualizadores de DWG gratuitos estão disponíveis para download na internet.
- O desenho é exibido corretamente como um modelo 3D no visualizador? Se sim, o problema provavelmente está no processo de importação.
- Se o desenho também aparecer em 2D no visualizador, passe para a solução 2.
2. O DWG/DXF foi exportado da Janela 3D?
- Os dados 3D só serão incluídos na exportação do DWG/DXF se a exportação for feita diretamente da janela 3D.
- Certifique-se de que o conteúdo 3D desejado esteja visível na janela 3D.

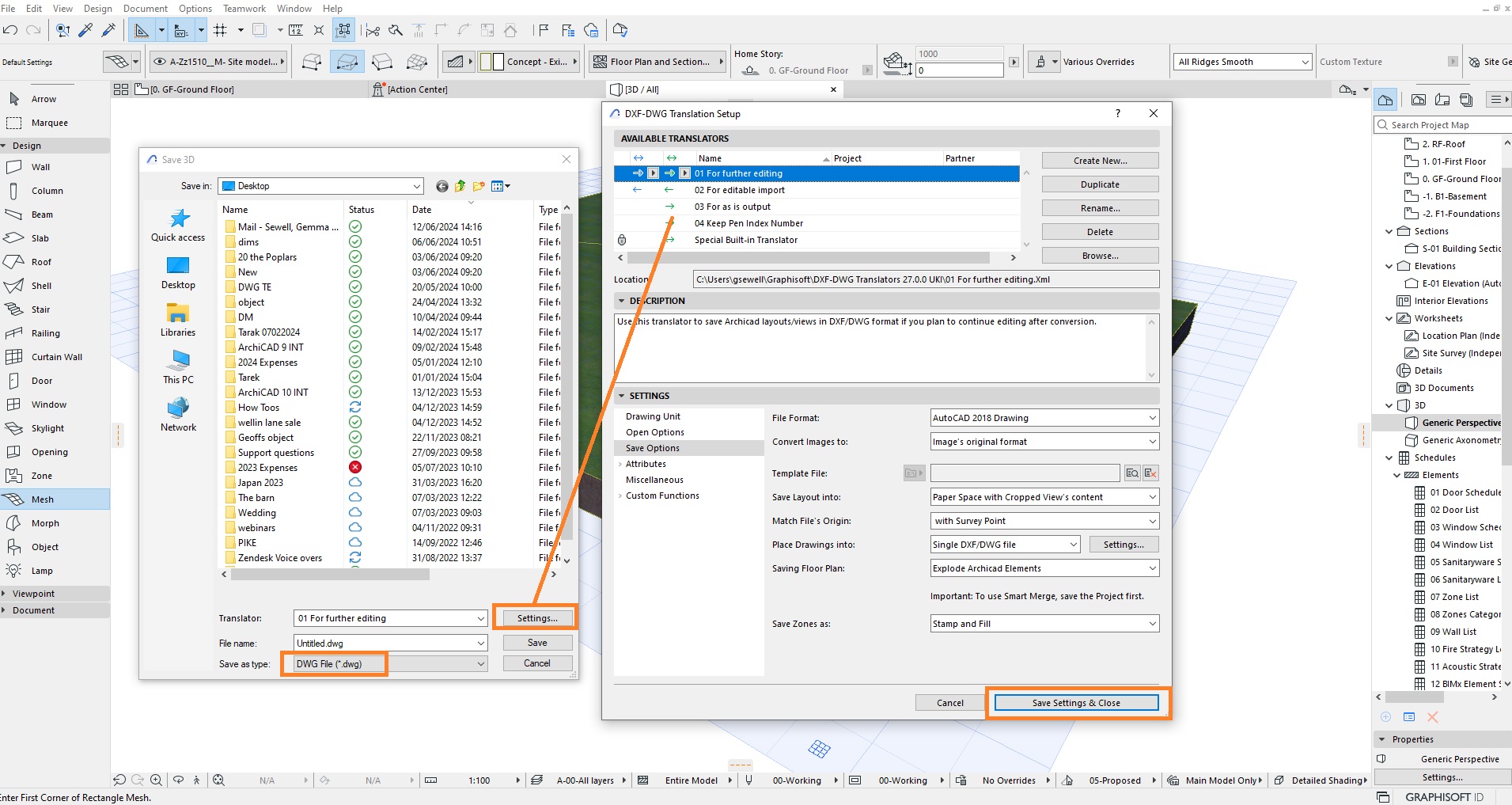

- Acesse Arquivo > Salvar como
- No diálogo Salvar 3D como, selecione o formato, como DWG, e escolha um tradutor.
- Clique no botão Salvar para criar o arquivo 3D DWG/DXF.
