Descrição do problema
Arquivos DWG/DXF 3D importados às vezes parecem carregar corretamente no Archicad, mas não mostram geometria 3D na vista 3D. Isso geralmente acontece porque o arquivo de origem não contém realmente dados 3D, não é importado como um objeto 3D ou o tradutor DXF/DWG não está configurado para converter conteúdo 3D em objetos GDL.
Solução
Se um DWG/DXF 3D importado não estiver visível na vista 3D do Archicad, você precisa verificar:
-
O arquivo DWG e/ou DXF contém dados 3D?
Verifique se o arquivo realmente inclui dados 3D. Use um visualizador DXF/DWG para verificar isso (por exemplo, DWG TrueView da Autodesk para Windows ou eDrawings da SolidWorks para Mac). -
Importar DWG 3D como um objeto

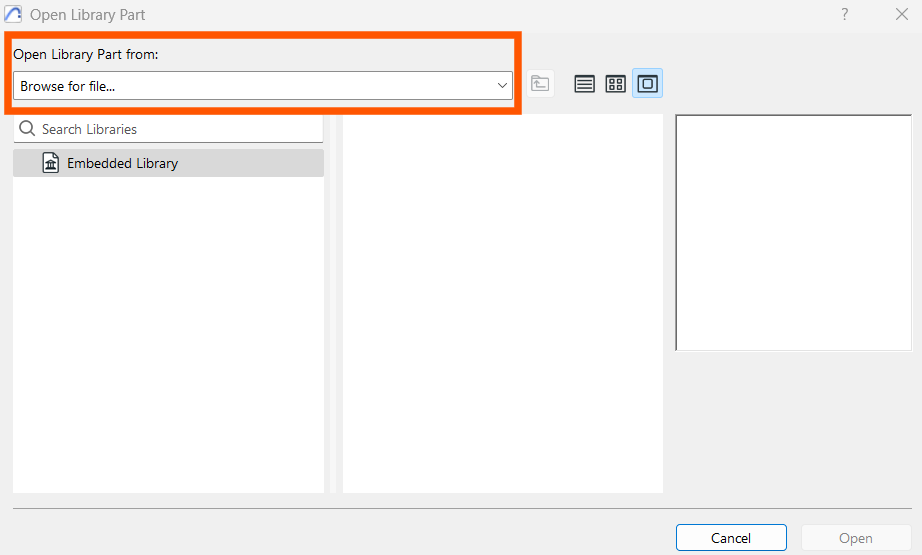

Siga o procedimento adequado para importar o arquivo como um objeto: Arquivo > Biblioteca e Objetos > Abrir Objeto.
- Verificar as definições do tradutor DXF/DWG
- Acesse Arquivo > Interoperabilidade > DXF-DWG > Tradutor DXF-DWG.
- Verifique se as definições do tradutor estão configuradas corretamente para importar dados 3D.

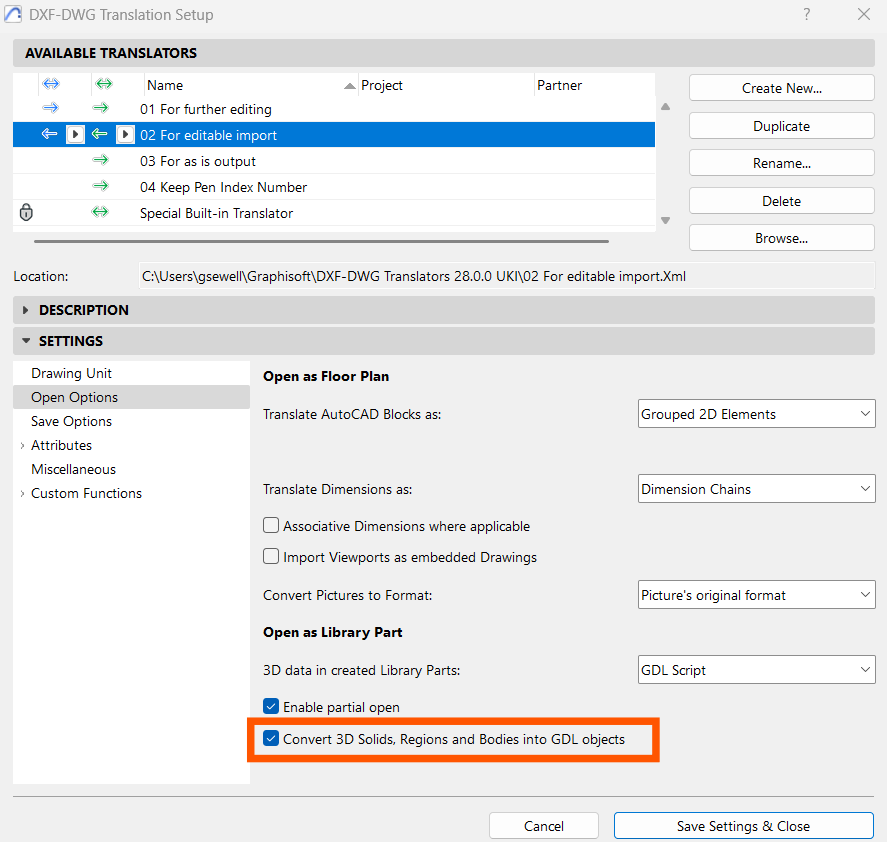

- Abra a seção Opções e ative a opção Converter sólidos, regiões e corpos 3D em objetos GDL.

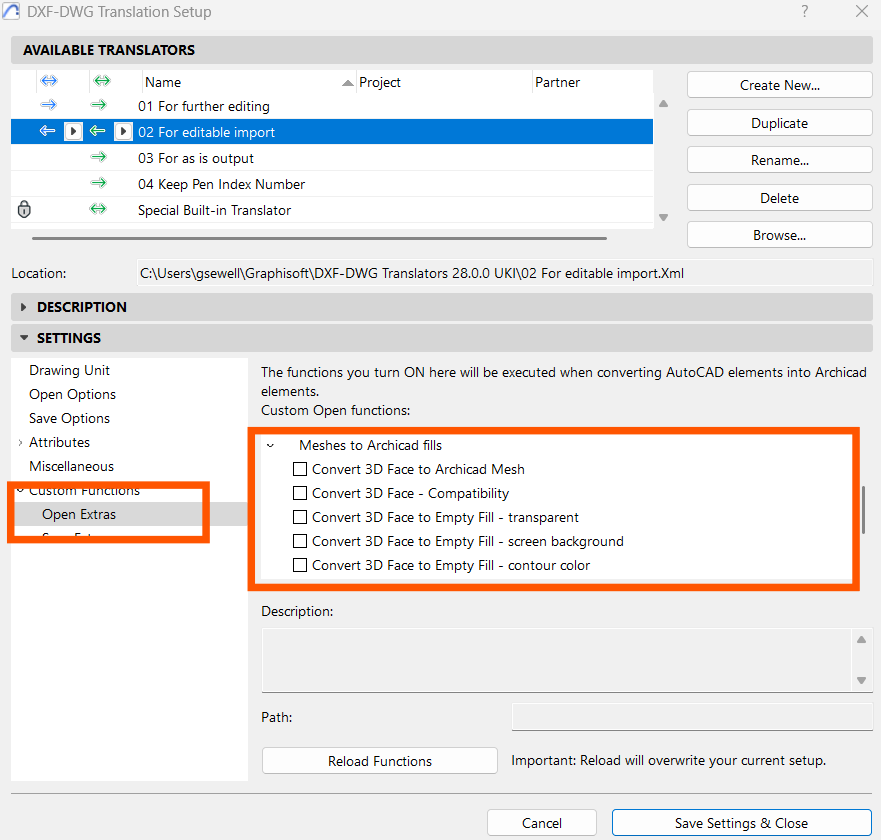

4. Abra a seção Extras e marque todas as caixas (por exemplo, Salvar blocos originais, Importar pontos como pontos quentes (pontos de vínculo), Converter superfície 3D em superfície livre do Archicad, etc.).
Para mais informações sobre este tópico: Importação DWG/DXF.
