Descrição do problema
Você precisa criar um modelo de forro com certos acessórios, como lâmpadas, alarmes de incêndio ou outros detalhes.
Solução
Você pode criar um painel personalizado usando as ferramentas de modelagem do Archicad ou importando um objeto personalizado.

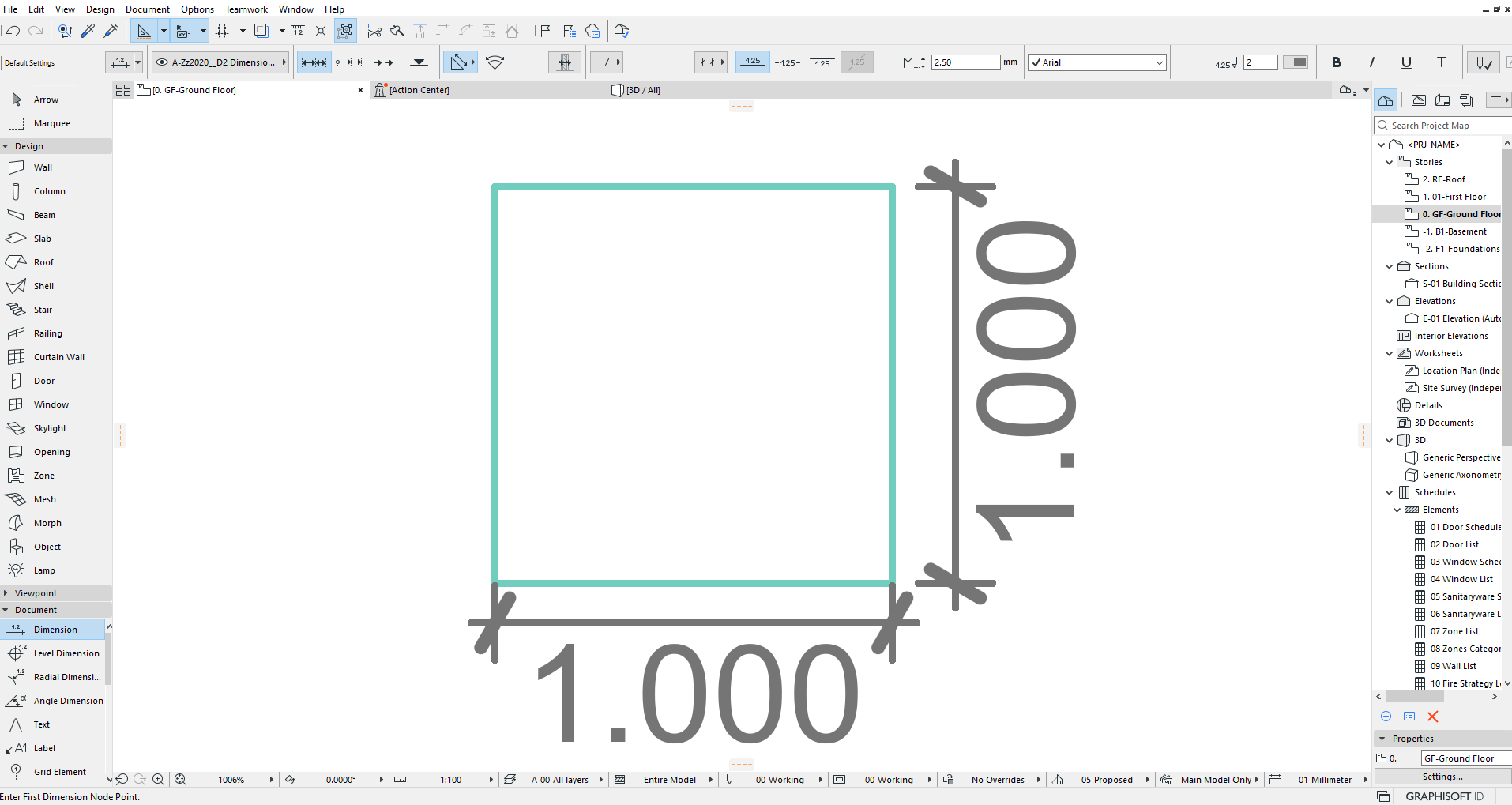

1. Desenhe a forma básica:
- Na planta ou Vista 3D, desenhe o contorno do painel. Você pode usar várias ferramentas de desenho (linhas, arcos, etc.) para definir a moldura do seu painel personalizado.
2. Aperfeiçoe o design:

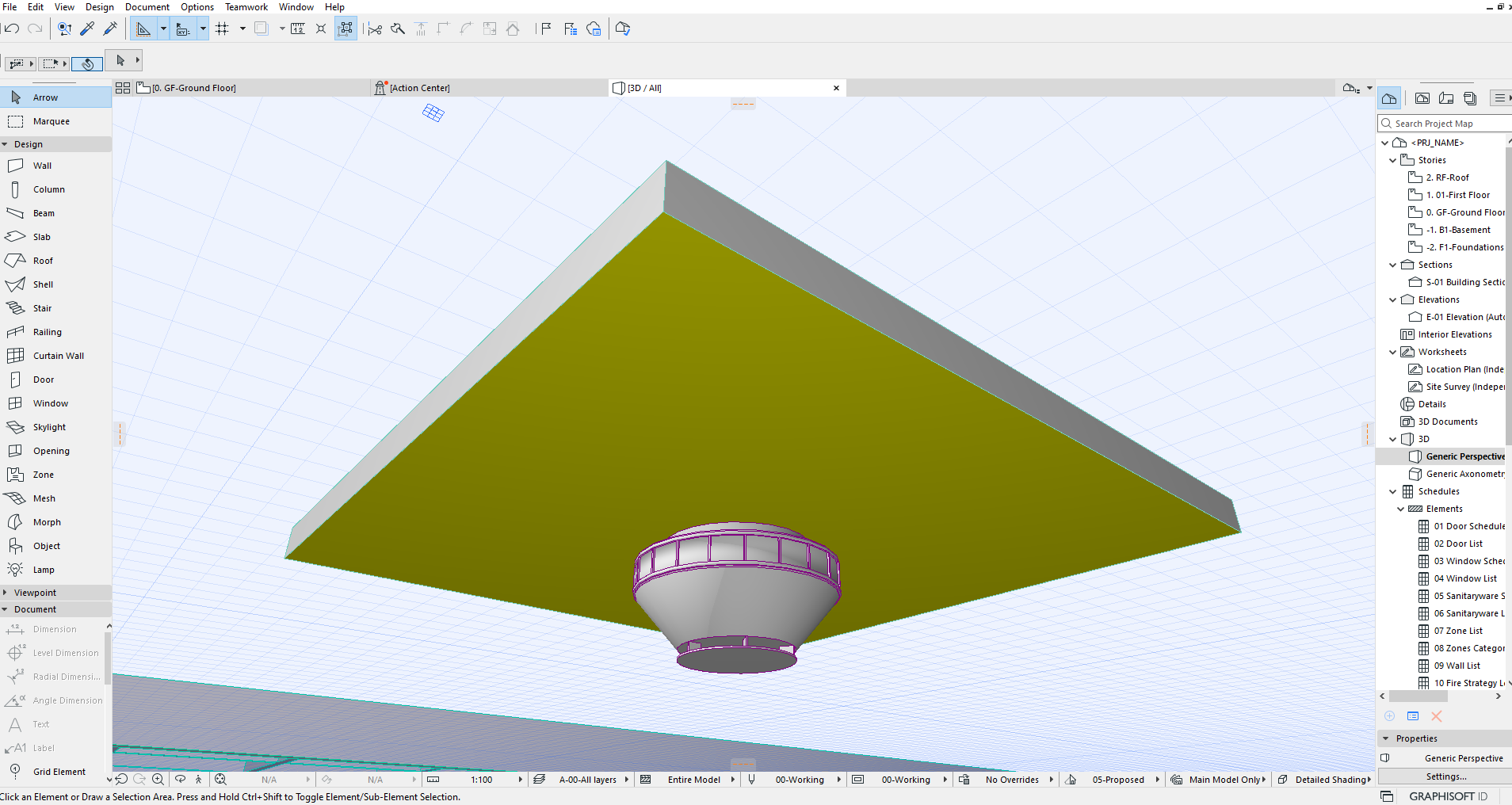

- Adicione detalhes como aberturas, rebaixos, texturas ou objetos
3. Salvar como um Objeto GDL:
- Selecione todos os componentes

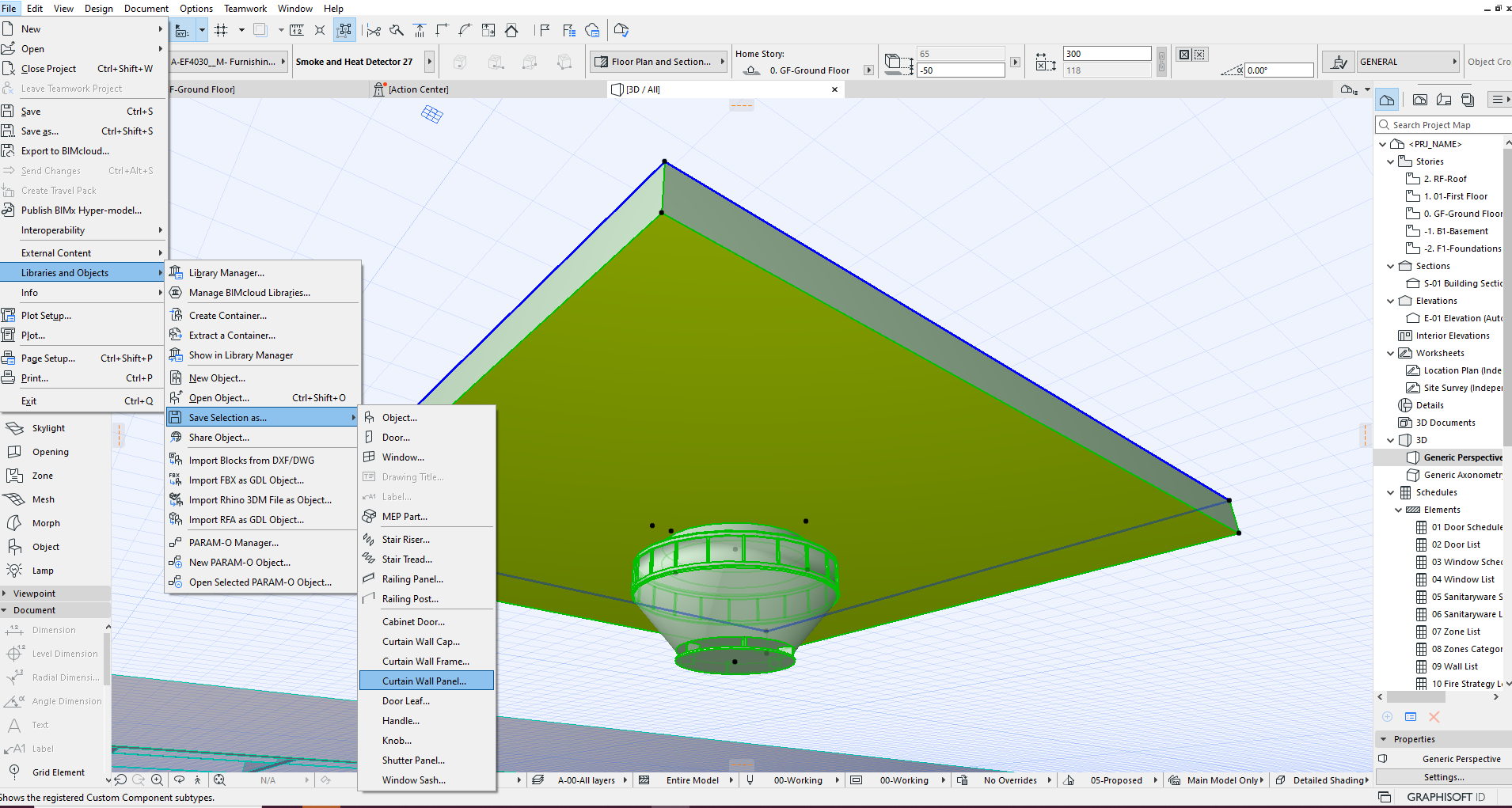

- Ir para Arquivo > Bibliotecas e Objetos > Salvar Seleção como > Painel de Parede Personalizado
- Dê um nome distintivo ao seu objeto e salve-o na biblioteca do projeto ou em uma pasta específica.

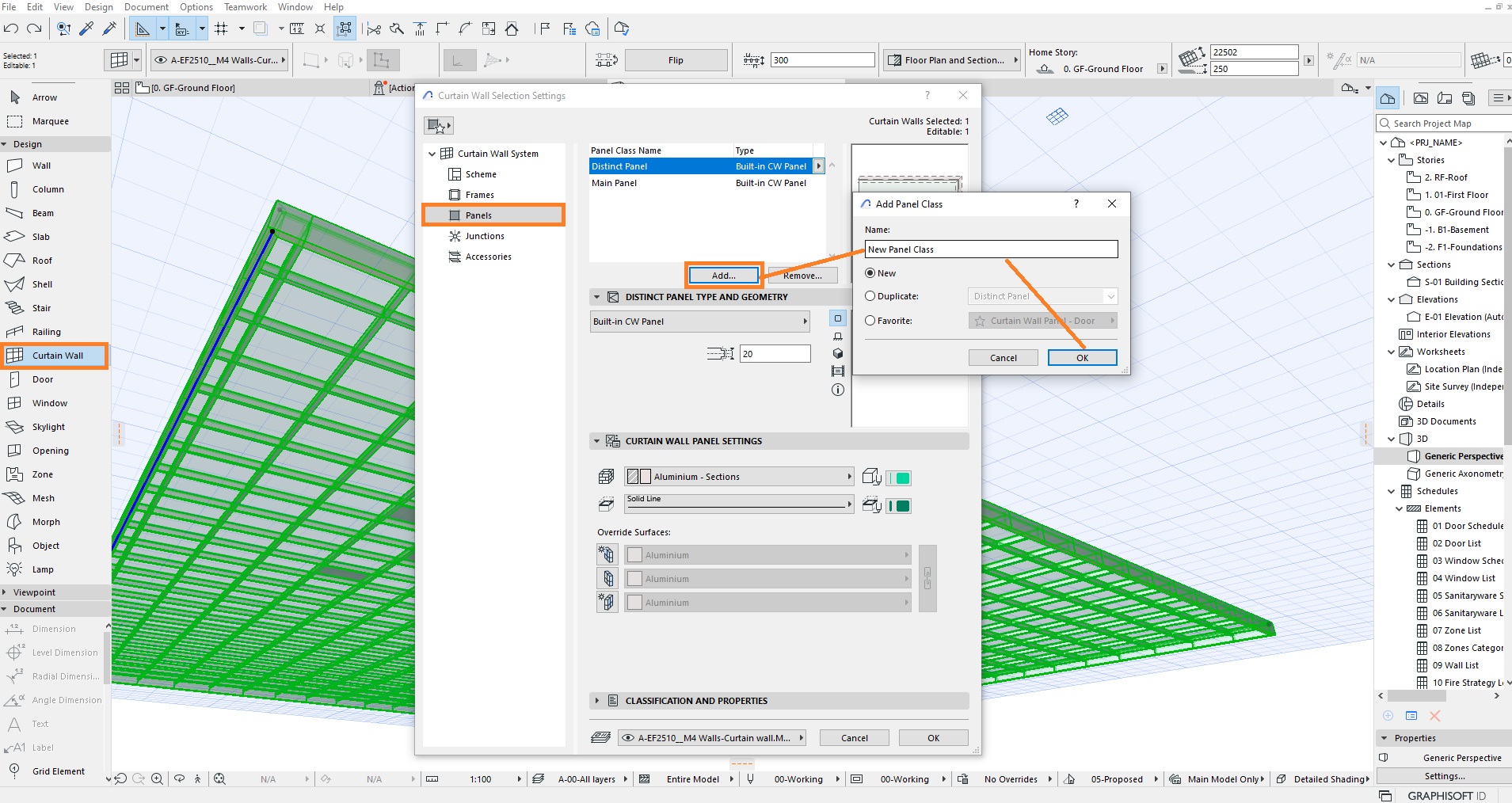

4. Abra as Definições de Parede Cortina:
- No diálogo Definições de Ferramenta, navegue até as definições de painel da Parede Cortina.
5. Defina um novo tipo de painel personalizado:
- Ir para a aba Definições de Esquema ou a seção Tipos de Painel.
- Clique no botão Novo Painel para criar um novo tipo de painel.

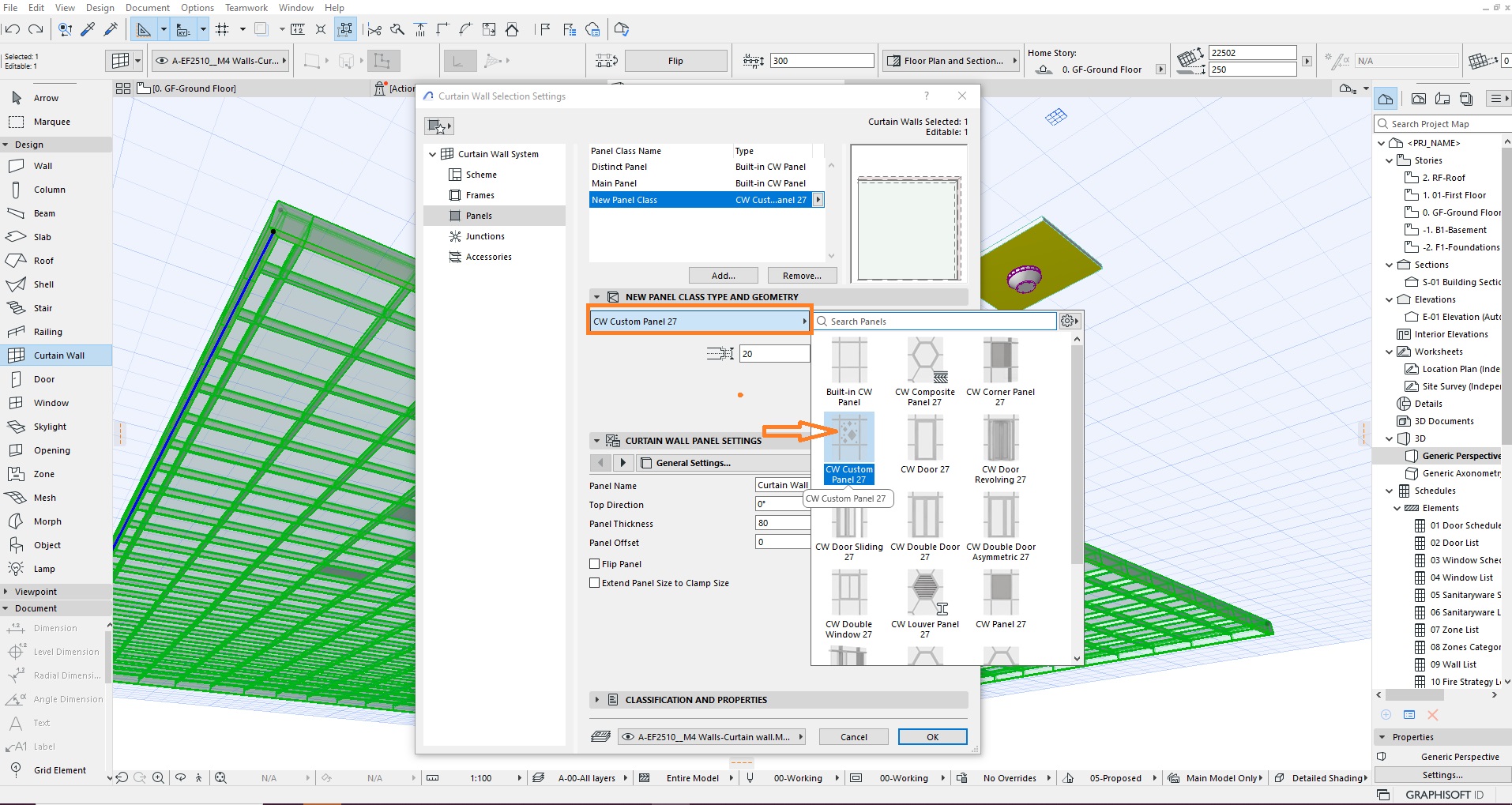

6. Escolha seu painel personalizado
- Nas definições de tipo de painel, selecione Personalizado ou opções similares.
- Procure e selecione seu objeto personalizado salvo anteriormente.

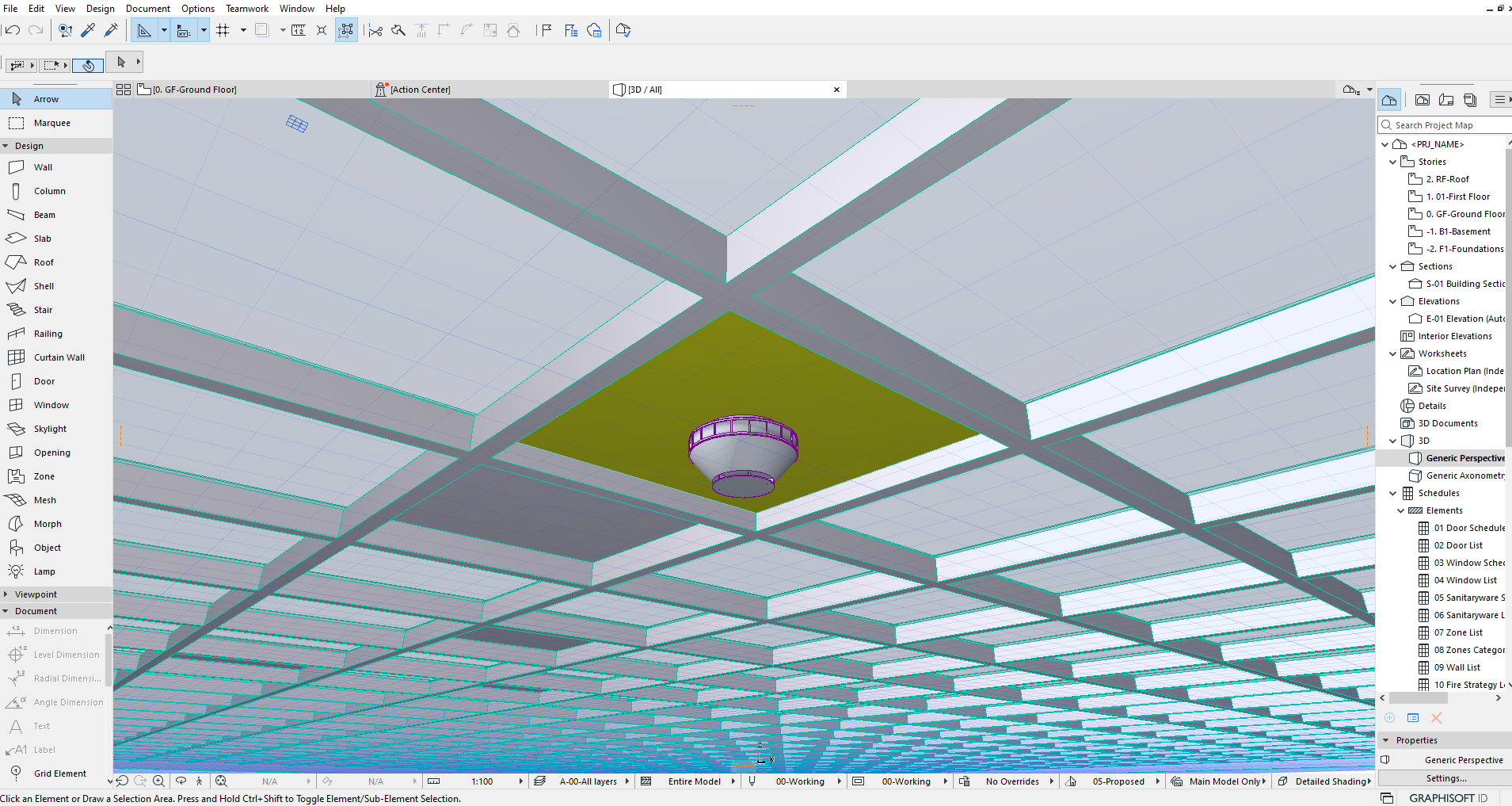

7. Aplique na parede cortina
- Atribua seu novo tipo de painel personalizado às seções relevantes da parede cortina.
