O que faz o Cortes 3D?

Descrição do problema

Costumo usar a ferramenta Retângulo de Seleção para cortar seções do meu modelo para uma visualização mais clara na Janela 3D. No entanto, acabo redesenhando repetidamente para mostrar diferentes partes do modelo. O uso de Cortes 3D seria uma solução mais eficiente para isso?

Solução

O Cortes 3D é um plano virtual que você pode posicionar dentro do seu modelo 3D para "cortar" a geometria, proporcionando uma visualização clara da estrutura interna ou cortes específicos. Quando ativado, ele oculta temporariamente as porções do modelo em um lado do plano, permitindo que você veja e trabalhe na parte restante como se fosse fatiada.

Para usar o Cortes 3D no Archicad, siga estas etapas:

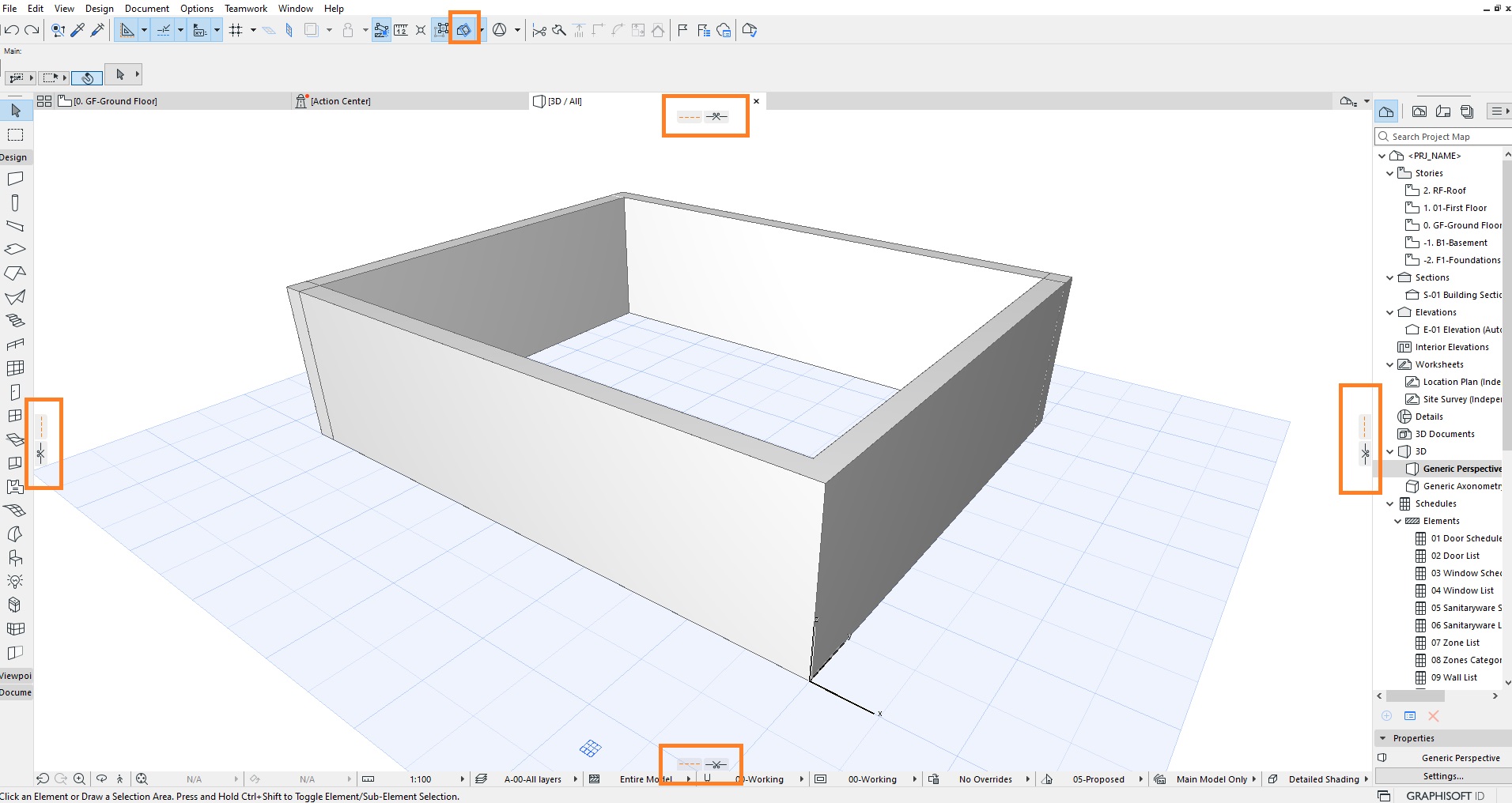

1. Abra a Vista 3D.
2. Configure o plano definindo sua posição e orientação:
   • Escolha a direção do Plano de Corte: Você pode escolher cortar horizontalmente ou verticalmente. O Archicad permite que você alinhe o Plano de Corte paralelo a qualquer vista padrão (Topo, Frente, Lateral) ou orientação personalizada.

• Posicione o Plano de Corte: Arraste o Plano de Corte para a posição dentro da Vista 3D ou especifique a localização exata usando coordenadas. Você pode ajustar seu posicionamento para focar na área de interesse.

• Ajuste a profundidade do plano: Defina a profundidade do corte para controlar quanto do modelo é exibido além do Plano de Corte. Isso pode ser útil para focar em camadas ou cortes específicos.

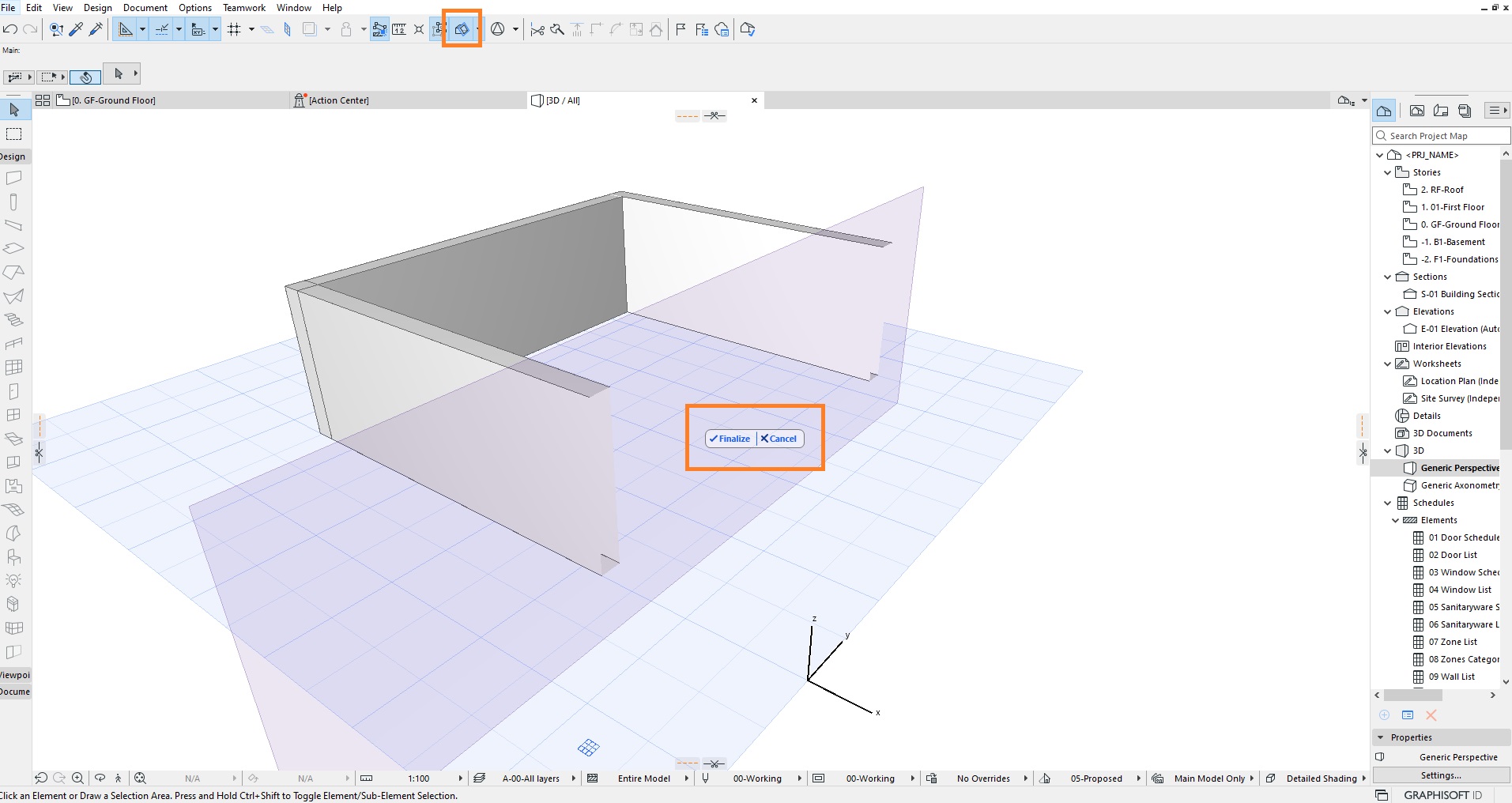

3. Quando o plano estiver na posição correta, você pode selecionar Finalizar para mantê-lo na posição

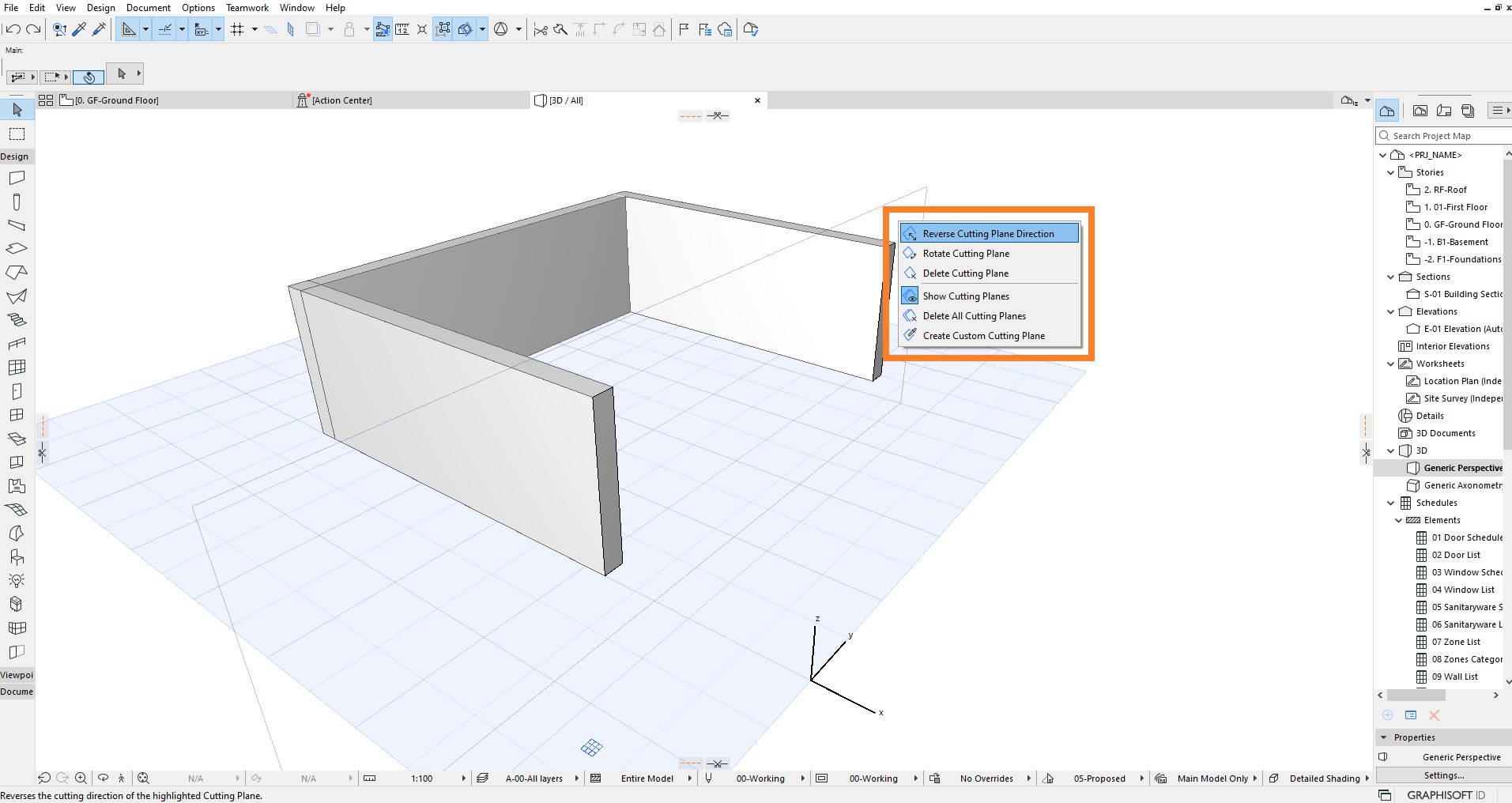

4. Após posicionar o Plano de Corte 3D, você pode interagir com ele de várias maneiras.  Clique com o botão direito no Plano de Corte para exibir o menu.

• Mova o Plano de Corte: Clique e arraste o Plano de Corte para reposicioná-lo dinamicamente dentro do modelo. Isso permite ajustes em tempo real para explorar diferentes cortes.
• Rotacione o Plano de Corte: Rotacione o Plano de Corte para fatiar o modelo em diferentes ângulos, proporcionando várias perspectivas e vistas.

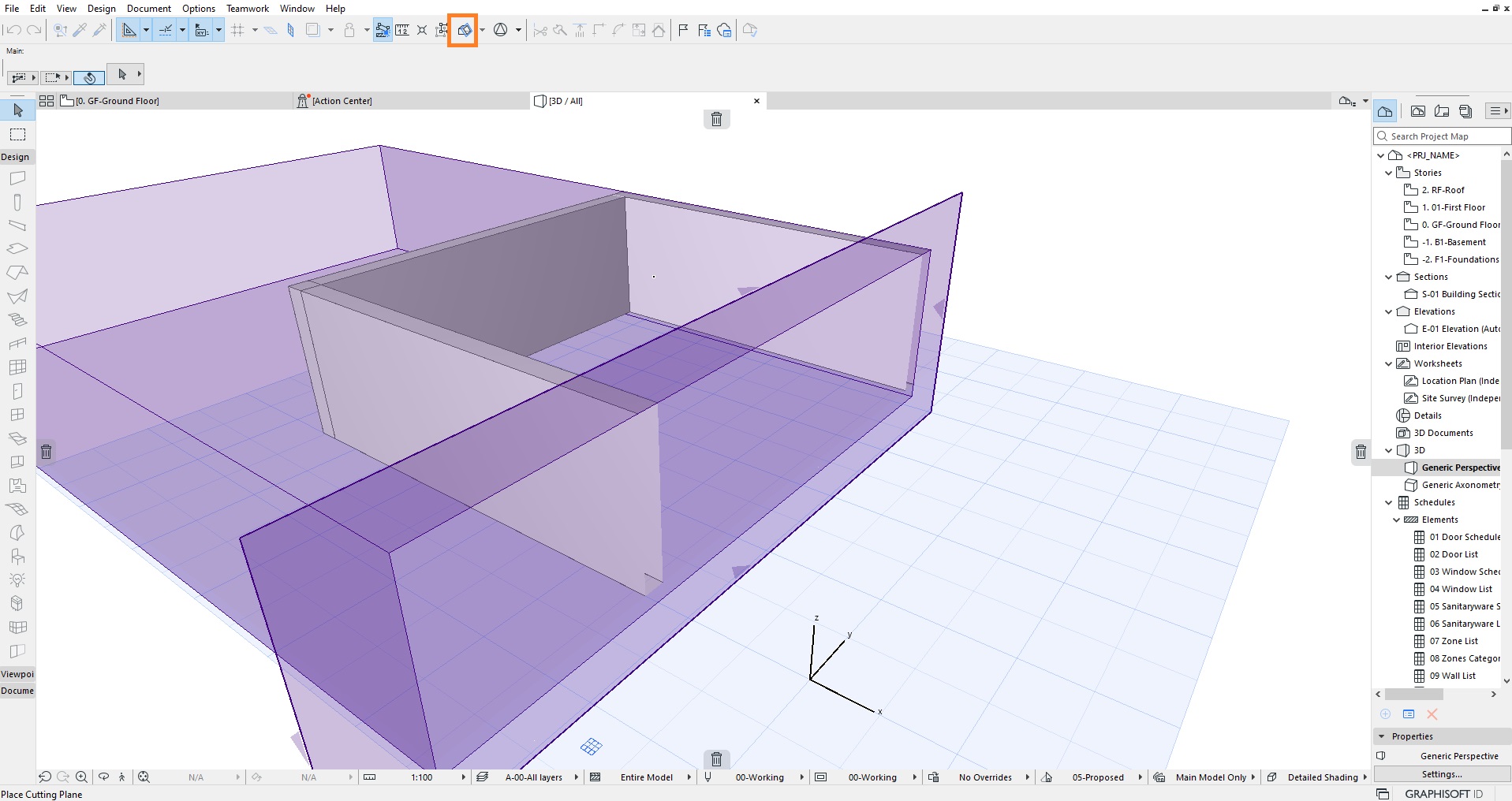

• Múltiplos Planos de Corte: Você pode usar múltiplos planos de corte para criar cortes mais complexos, como planos que se cruzam para isolar volumes específicos dentro do modelo.
