Descrição do problema
Você deseja realizar mais modelagem em 3D, mas está achando difícil posicionar elementos com precisão
Solução
O Plano de Edição é um plano invisível e definido pelo usuário no ambiente 3D do Archicad, onde é possível executar várias tarefas de edição. Ele permite criar, manipular e ajustar elementos como se estivesse trabalhando numa superfície plana, porém no espaço 3D do seu modelo. Isso é especialmente útil para alinhar objetos, desenhar em 3D e realizar ajustes precisos no seu projeto.

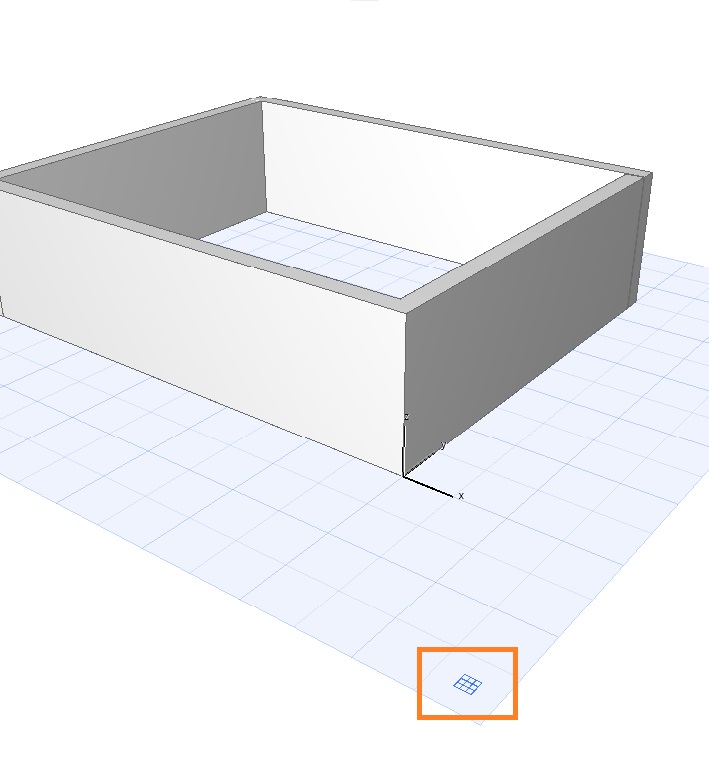

Como Ativar o Plano de Edição
Automaticamente Pelo Uso da Ferramenta: Muitas ferramentas de edição 3D ativam automaticamente o Plano de Edição. Por exemplo, ao usar as ferramentas Polilinha, Laje ou Parede em 3D, o Plano de Edição é ativado para facilitar o desenho e a edição.

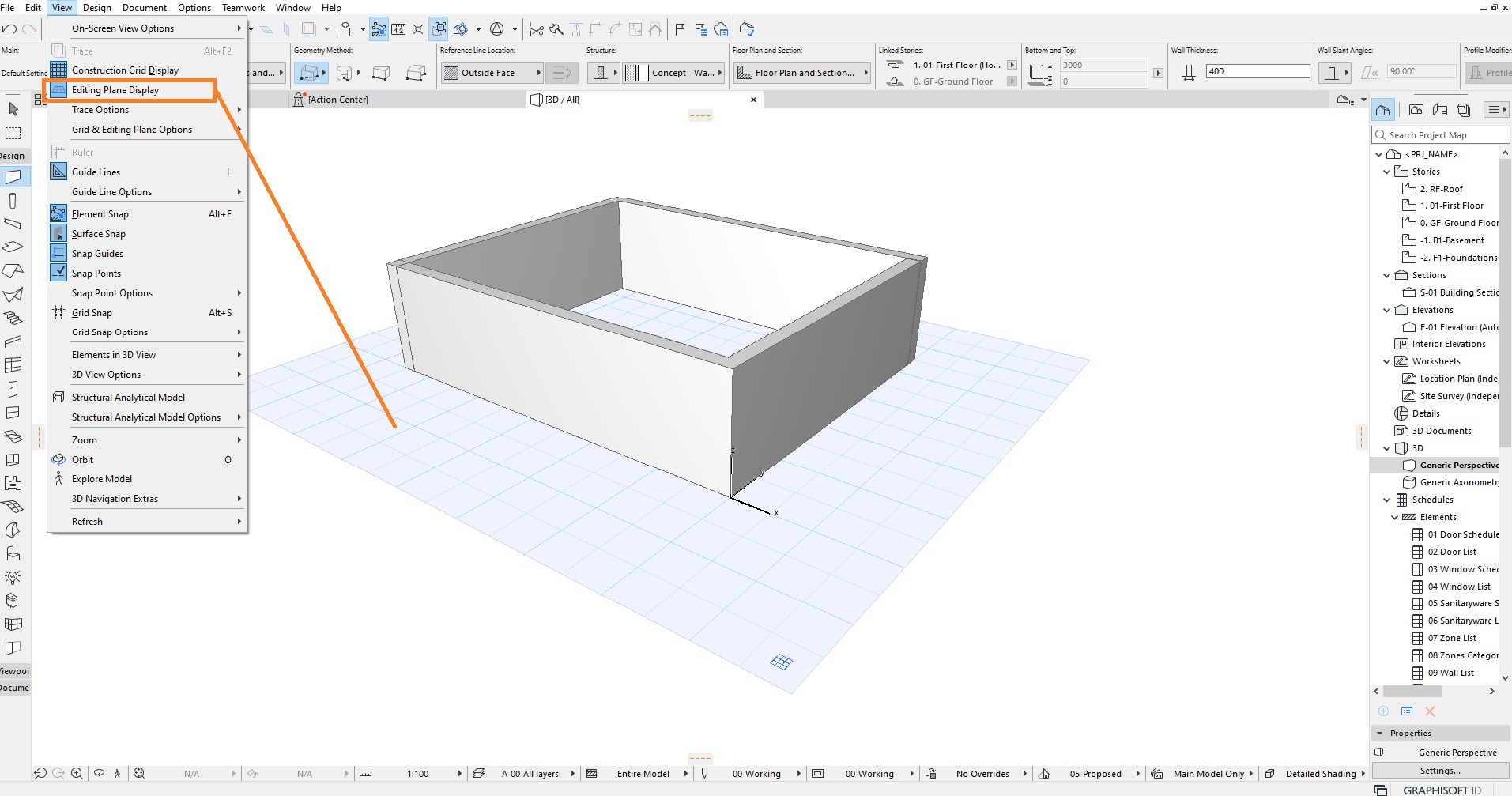

Ativação Manual: Você pode ativar manualmente o Plano de Edição usando a ferramenta “Plano de Edição” disponível no menu “Projeto” ou pressionando o atalho (Shift + E).
Como Alinhar o Plano de Edição
O Plano de Edição pode ser alinhado a diferentes superfícies ou pontos dentro do seu modelo conforme necessário.
Alinhar à Face: Você pode alinhar o Plano de Edição à face de qualquer objeto no modelo. Selecione a face desejada e o plano será ajustado automaticamente.
Alinhar a Pontos: Selecione três pontos no modelo para definir o plano. Isso é útil para criar planos em ângulos personalizados.
Alinhar a Vistas Padrão: Alinhe rapidamente o Plano de Edição às vistas padrão, como superior, frontal ou lateral do modelo.
