Descrição do problema

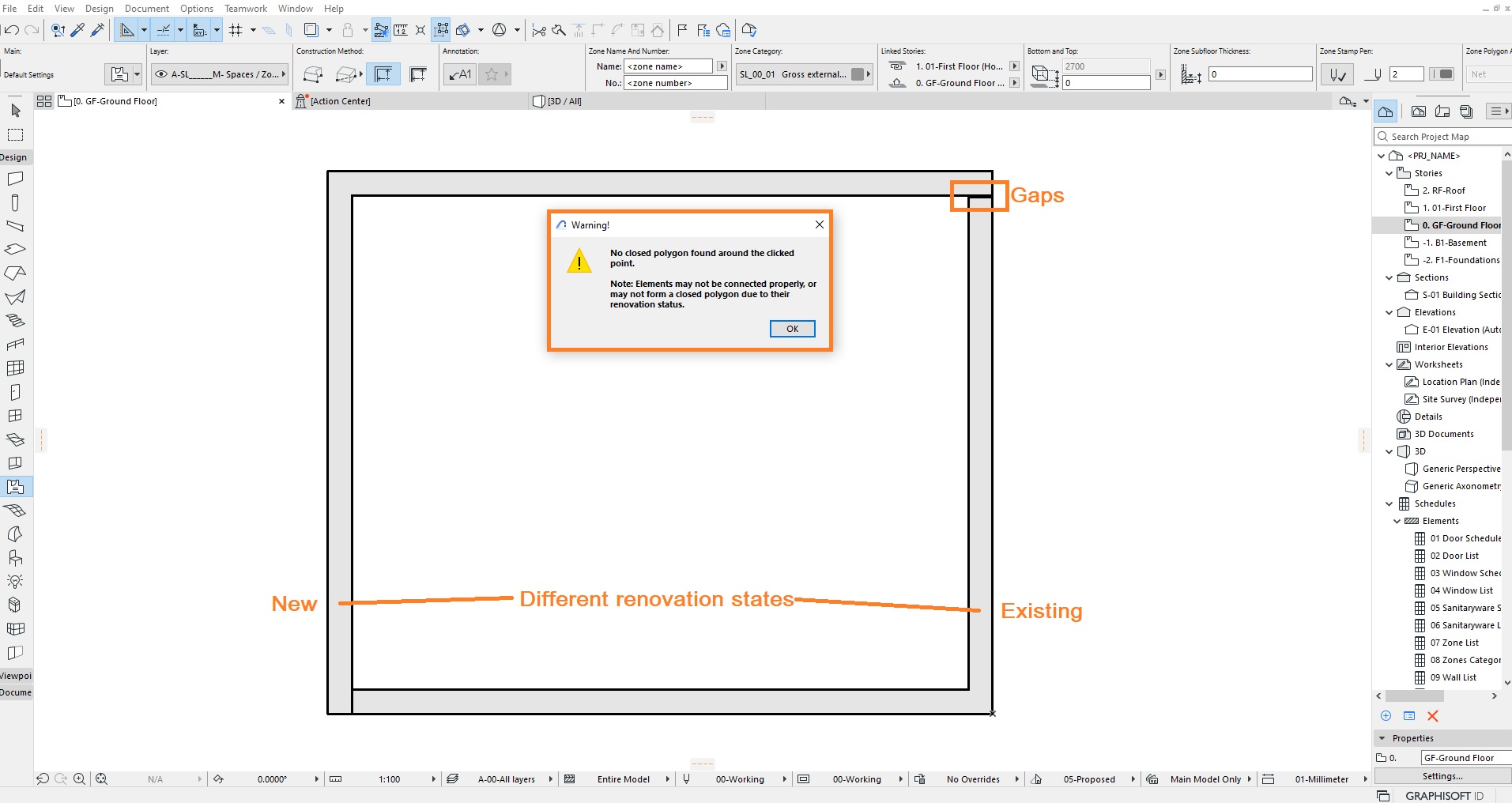

Ao tentar criar uma zona, você pode encontrar um erro comum: "Criando Zona - Nenhum Polígono Fechado Encontrado".
Solução
Esse erro geralmente ocorre quando o Archicad não consegue detectar uma moldura totalmente fechada para a zona. Isso pode acontecer por vários motivos:
- Intervalos ou sobreposições na moldura: Pode haver pequenos intervalos ou sobreposições entre as linhas ou elementos que definem a moldura.
- Ligações incorretas de elementos: Paredes, lajes ou outros elementos podem não estar ligados corretamente, resultando em uma moldura aberta.
- Problemas de visibilidade de camadas: Os elementos necessários para formar a moldura podem estar em camadas invisíveis, desativadas ou com um estado de renovação diferente.
Etapas para resolver o erro
1. Verifique se há intervalos ou sobreposições
- Amplie e inspecione: Amplie cuidadosamente a moldura para procurar pequenos intervalos ou sobreposições entre as linhas ou elementos. Mesmo um pequeno intervalo pode impedir o Archicad de reconhecer um polígono fechado.
2. Verifique as ligações dos elementos
- Verifique as ligações das paredes: Certifique-se de que as paredes ou outros elementos da moldura estejam corretamente ligados. Use a ferramenta Cortar/Estender para ajustar e ligar as paredes com precisão.
- Verifique as definições de ligação: Às vezes, definições como prioridades de paredes ou substituições de interseção podem afetar como os elementos se ligam. Verifique essas definições para garantir que elas suportem a criação de uma moldura fechada.
3. Ajuste a visibilidade de camadas
- Alterne a visibilidade de camadas: Ative todas as camadas para garantir que nenhum elemento da moldura esteja invisível. Você pode usar o diálogo Definições de Camadas para ativar e desativar camadas rapidamente.
- Grupo de interseção de camadas: Certifique-se de que todos os elementos envolvidos na formação da moldura pertençam ao mesmo grupo de interseção de camadas, pois isso pode afetar como eles interagem e se ligam.
