Descrição do problema
Você criou uma visualização em planta, mas ela aparece em branco quando você a transfere para o leiaute.
Solução
Se as suas visualizações aparecerem em branco no Archicad, vários problemas comuns podem estar causando essa situação.

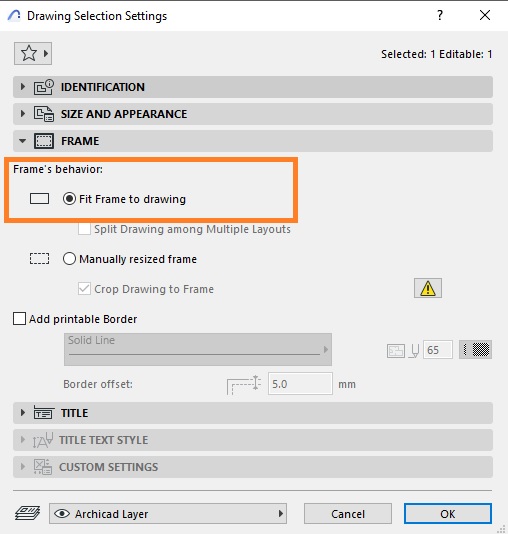

- Selecione o desenho no leiaute e abra o diálogo Definições de Seleção de Desenho pressionando Comando + T (Mac) ou ctr + T (Windows) e, em seguida, selecione Ajustar Moldura ao Desenho.

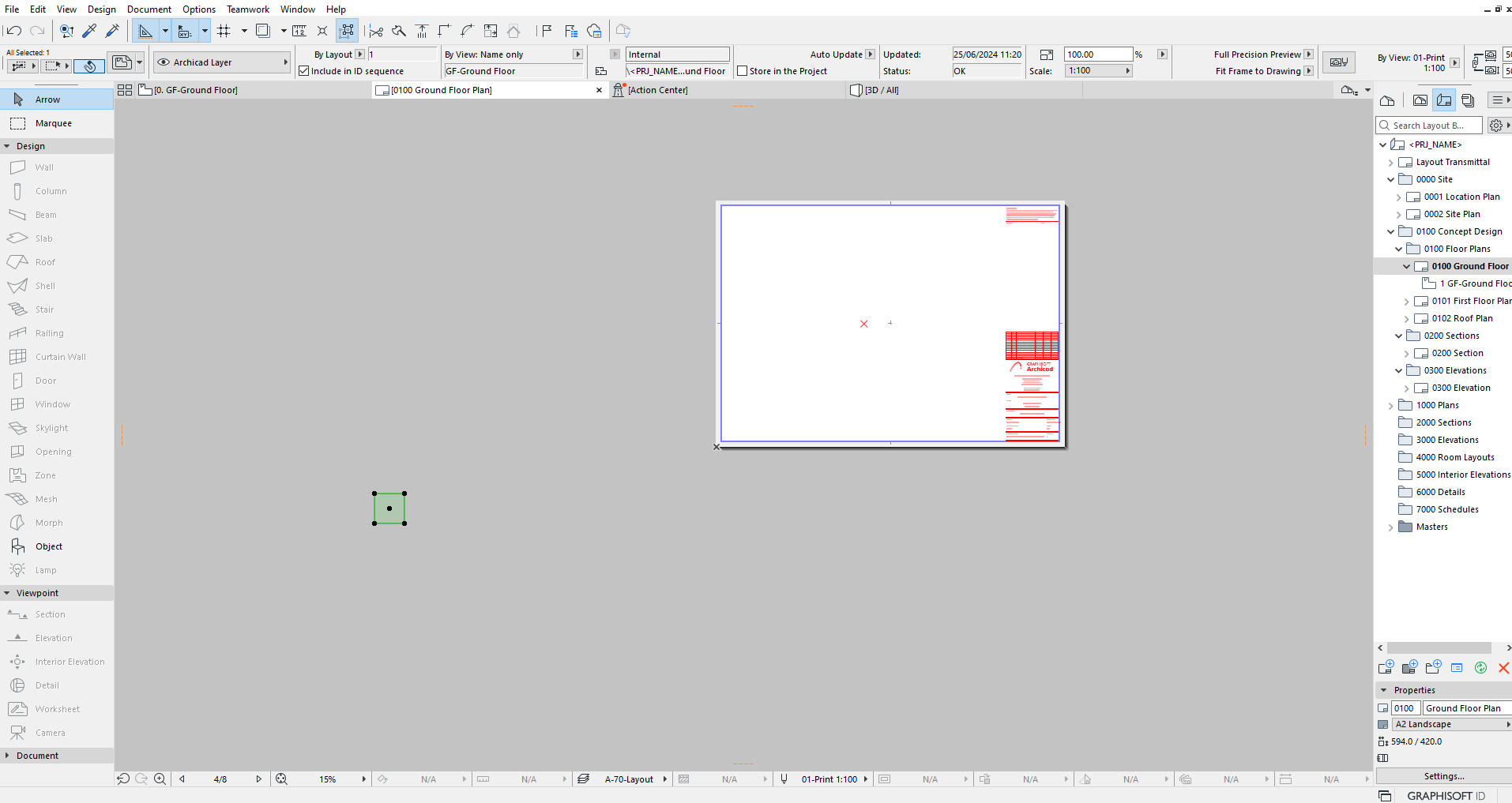

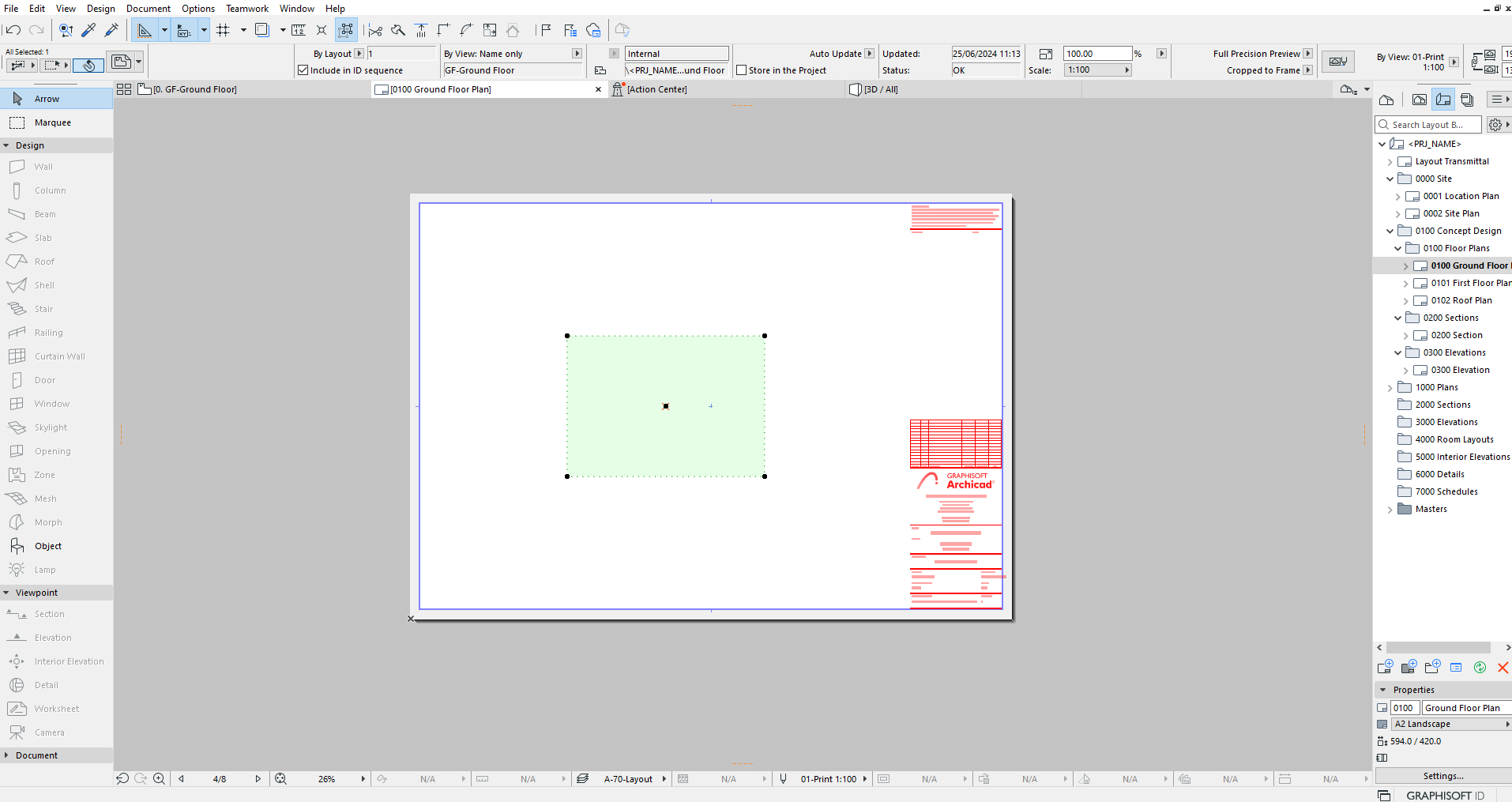

Se você notar que a moldura de visualização se deslocou para fora da folha do leiaute, mas a visualização voltou, basta arrastar a moldura de volta para a folha do leiaute. Depois de reposicionada, a visualização permanecerá dentro dessa moldura.

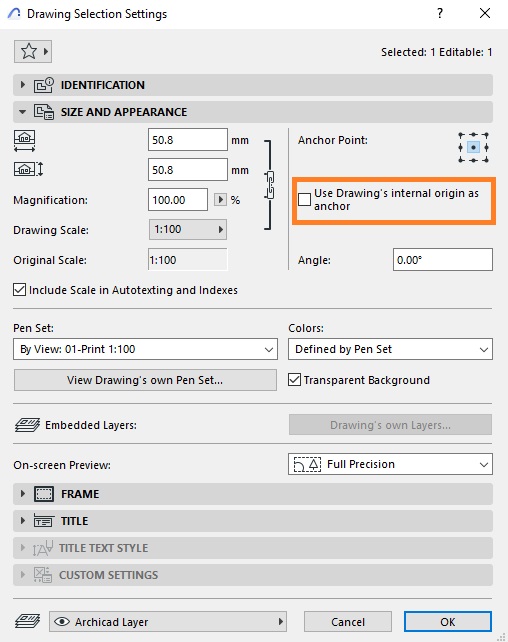

- Se o seu modelo estiver localizado longe da Origem, selecione "Usar a Origem Interna do Desenho como Ponto de Inserção" para reposicionar a visualização dentro da moldura.
Outros itens que você pode verificar
Referências Externas
Problema: Se a visualização incluir referências externas ou arquivos vinculados, eles podem não estar carregando corretamente.
Solução: Verifique se todas as referências externas ou os arquivos vinculados estão carregados e exibidos corretamente.
Definições de Zoom e Panorâmica
Problema: A visualização pode estar com zoom afastado ou deslocada de forma que os elementos fiquem fora do campo de visão.
Solução: Ajuste o zoom e desloque a visualização para garantir que ela esteja focada na área onde os elementos devem aparecer.
Problemas de Atualização do Desenho
Problema: O desenho pode não ter sido atualizado corretamente na folha do leiaute.
Solução: Atualize ou recarregue manualmente o desenho na folha do leiaute. Clique com o botão direito no desenho e selecione "Atualizar".
Filtros de Visualização
Problema: Filtros aplicados à visualização podem estar excluindo determinados elementos.
Solução: Verifique se há filtros aplicados à visualização que possam estar excluindo os elementos de que você precisa. Ajuste ou remova esses filtros, se necessário.
Escala
Problema: A escala do seu desenho pode estar definida pequena demais ou grande demais, fazendo com que os elementos apareçam fora da área visível.
Solução: Verifique a escala do desenho tanto na visualização quanto na folha do leiaute. Ajuste a escala para garantir que os elementos caibam dentro da área visível.
