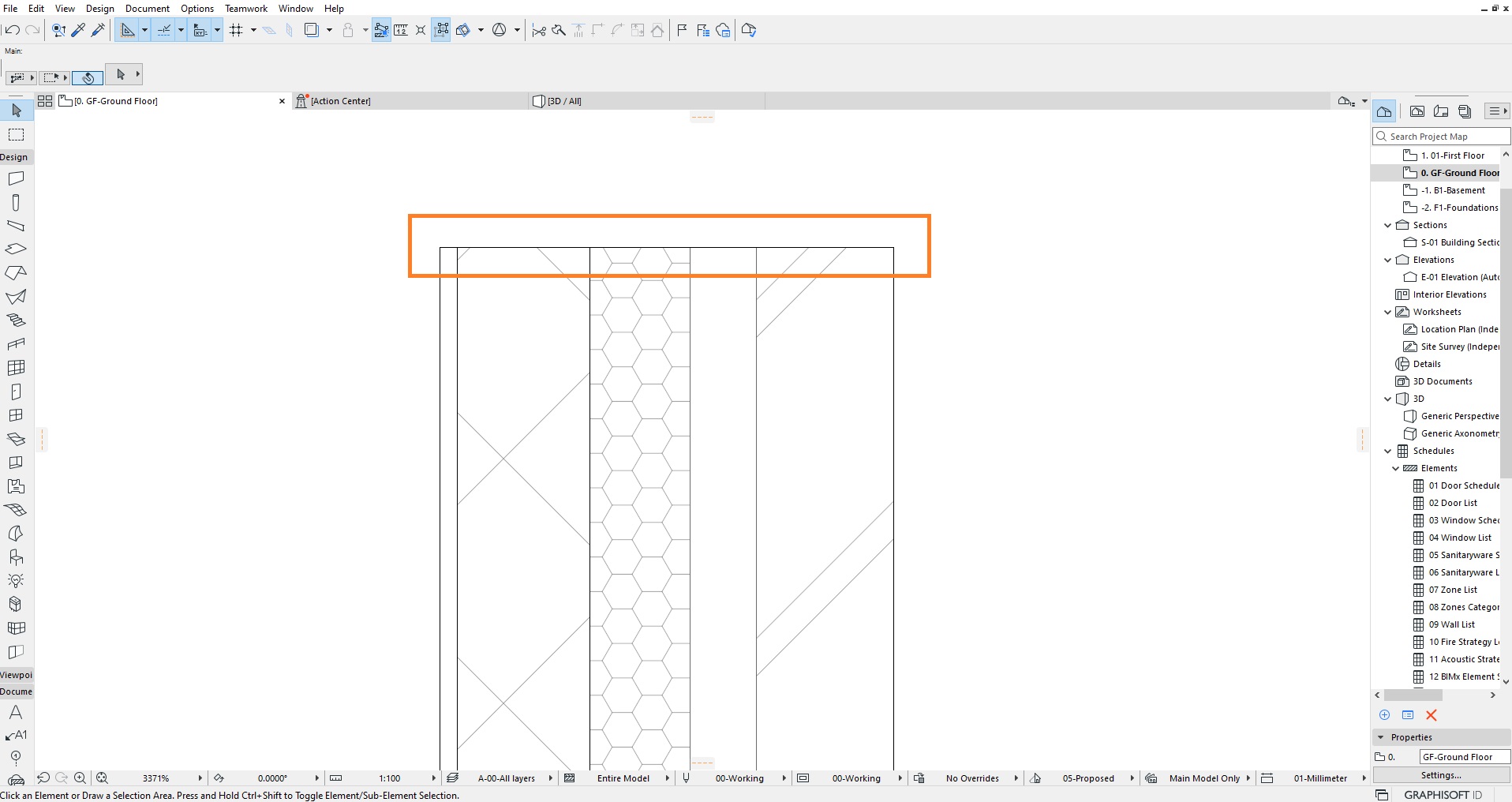

Como você gerencia as linhas de fim das camadas em paredes compostas? Essa ação forneceria soluções para o tratamento de junções e aberturas.
Solução
O Archicad oferece várias ferramentas e opções para gerenciar como as camadas individuais (ou skins) de uma composição são exibidas e como terminam em diferentes pontos, como em junções, aberturas e extremidades de paredes. Veja a seguir como você pode gerenciar e controlar essas linhas de fim das camadas.
Definições da Composição

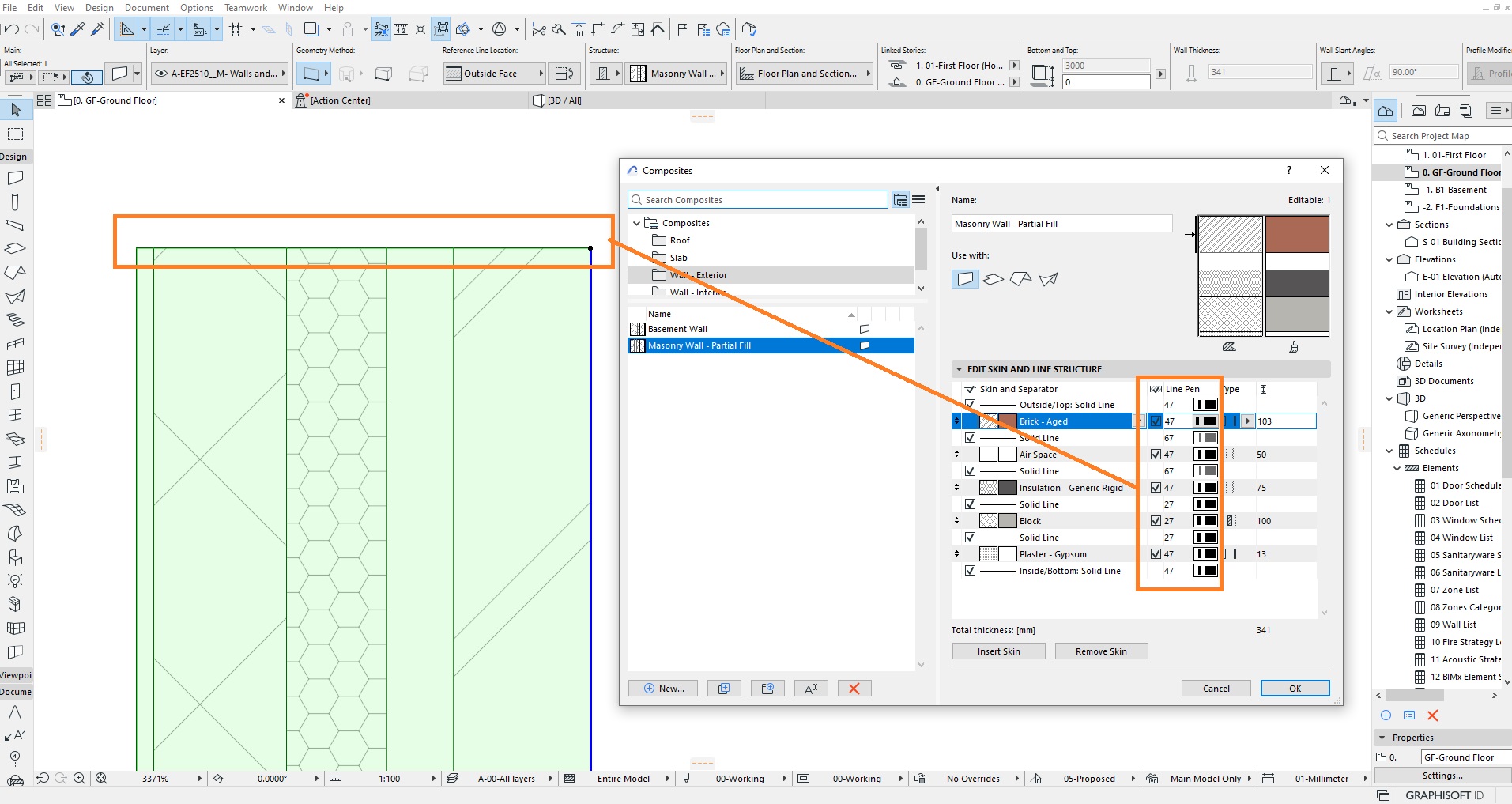

Abra o diálogo de Composições em Opções > Atributos do Elemento > Composições...
Selecione a composição que você deseja modificar.
Ajuste as definições da caneta da linha ou simplesmente a desative.
Ferramenta Fim de Parede

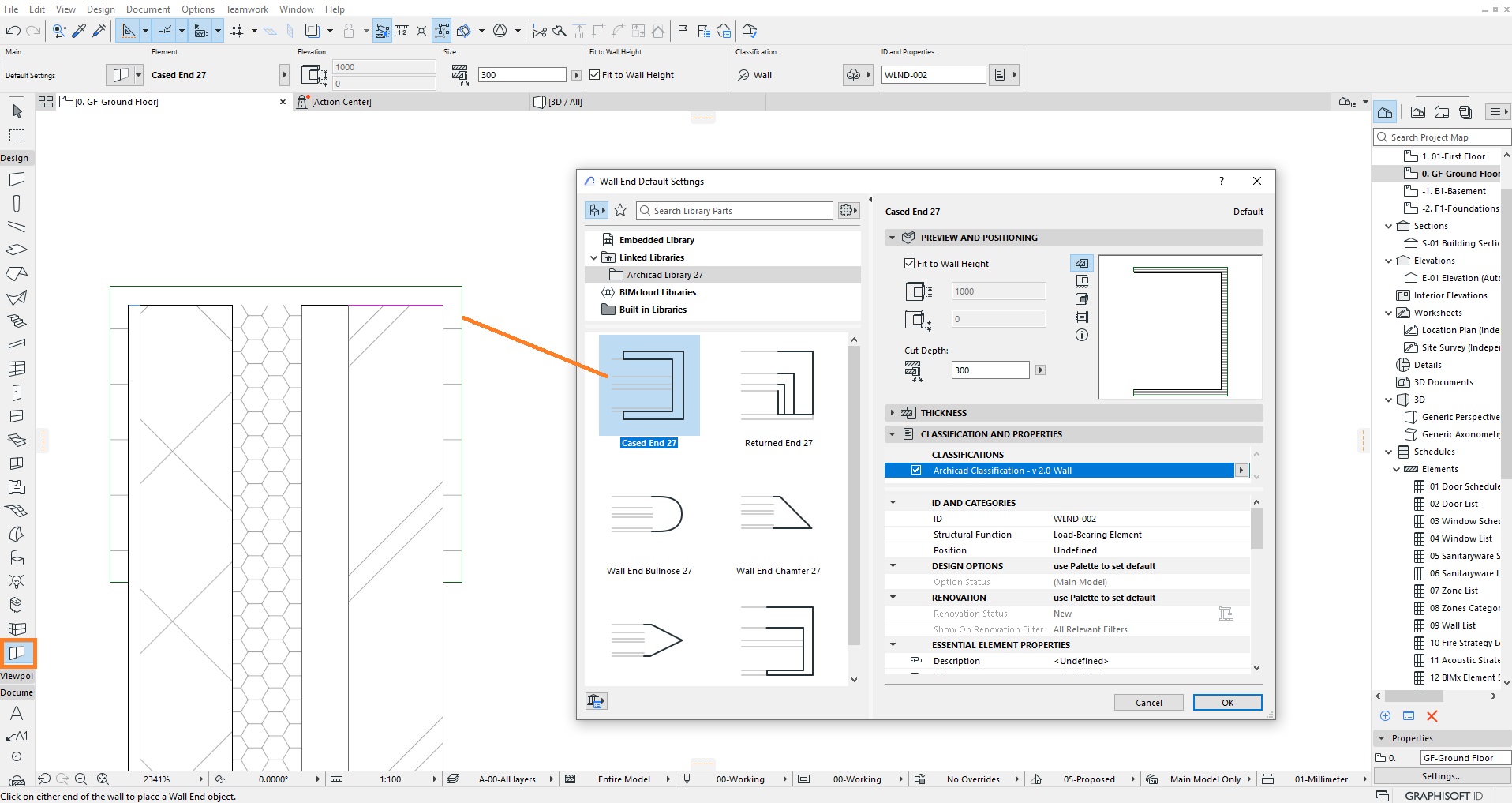

Use a ferramenta Fim de Parede (Documentação > Ferramentas do Modelo > Fim de Parede) para personalizar a aparência das extremidades das paredes.
Essa ferramenta permite adicionar tampas de extremidade às paredes e definir como cada camada termina, seja ajustando as linhas de fim das camadas individuais, seja aplicando um perfil personalizado à extremidade da parede.
Dicas
Verifique regularmente as definições das composições e as prioridades de interseção dos materiais para garantir que estejam alinhadas com os requisitos de detalhamento do seu projeto.
Experimente a ferramenta Fim de Parede e as Definições de Junção para obter a aparência e a funcionalidade desejadas para as camadas das paredes.
Use Perfis Complexos para terminações de parede mais complexas e obter controle preciso sobre os fins das camadas.
Se precisar de mais ajuda, confira mais conteúdo no Site de Suporte, na Graphisoft Community ou no Graphisoft Learn Portal. Você também pode entrar em contato com o Suporte Técnico para obter mais assistência.
