Como posso definir as informações do elemento no meu modelo BIMx

Descrição

Ao criar um modelo BIMx no Archicad, é possível controlar as informações dos elementos que serão exibidas no modelo. Gerenciando a opção de Conjunto de Informações nas configurações do Publicador, você pode definir a quantidade de dados que será compartilhada no seu modelo.

Solução

Para controlar a visibilidade das informações dos elementos no seu modelo BIMx, siga estes passos:

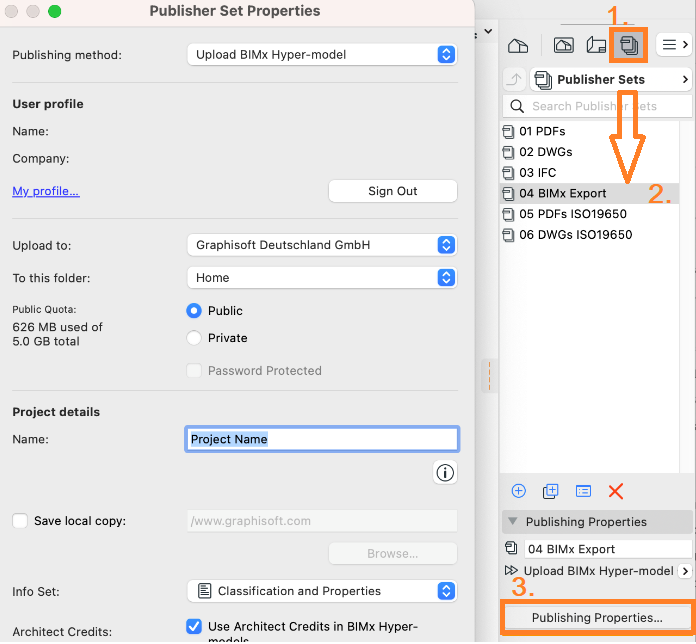

1. Vá até o Navegador (1) e abra a guia Conjuntos do Publicador (2).
2. Selecione o conjunto do publicador do modelo BIMx.

3. Abra a caixa de diálogo Propriedades de Publicação (3).

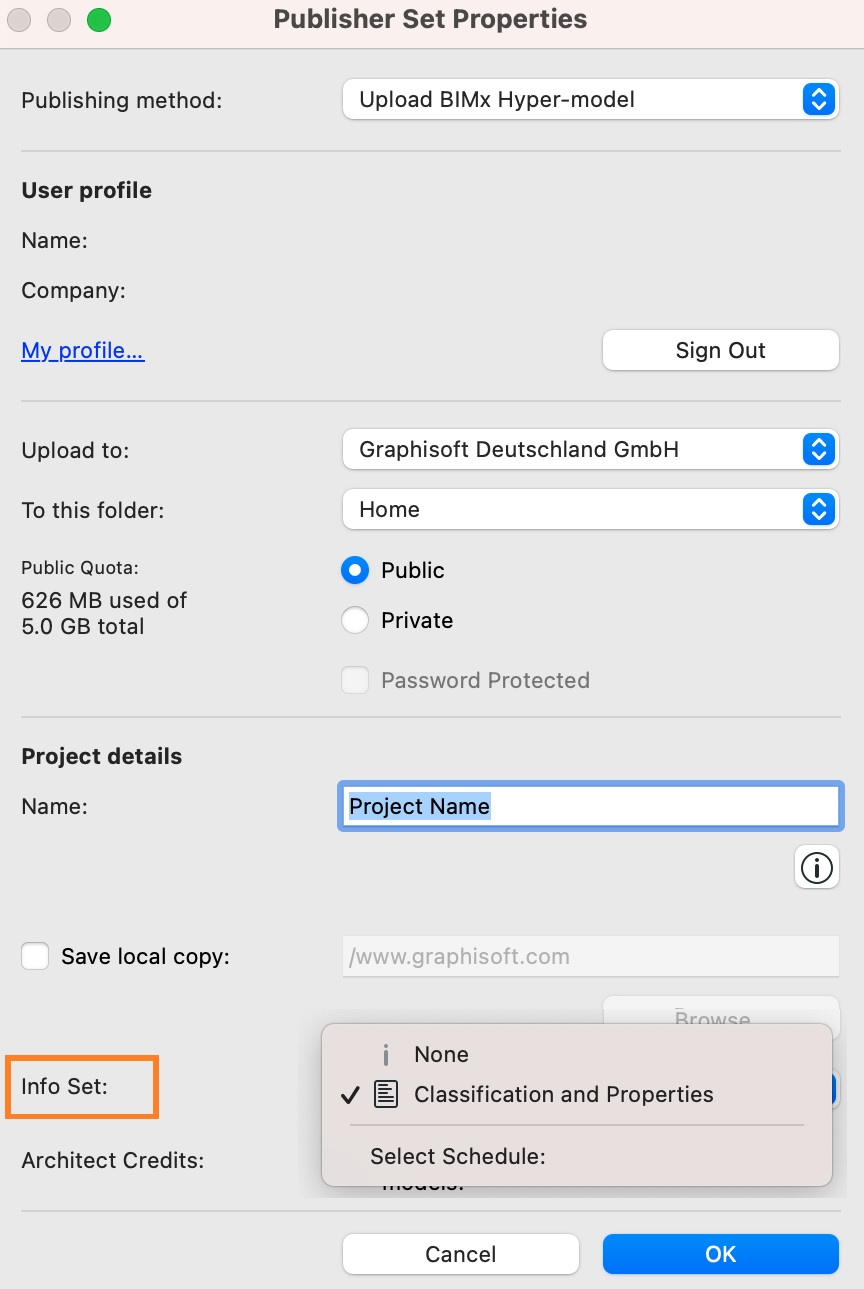

4. Em Propriedades de Publicação, navegue até o campo Conjunto de Informações.



5. Escolha uma das opções a seguir:

   • Classificação e Propriedades: Usa os dados definidos para cada elemento no painel de Classificação e Propriedades da caixa de diálogo de configurações do respectivo elemento.

   • Nenhum: Impede o destinatário de visualizar qualquer informação do elemento além da geometria básica.

   • Selecionar Mapa: Abre um pop-up para selecionar um ou mais esquemas de Mapa de Elementos. O modelo BIMx usará os dados definidos no(s) mapa(s) selecionado(s).

Dica: Para melhorar o processo de publicação, crie mapas divididos, por exemplo, por tipo de elemento. Isso agiliza o processo de atualização e publicação e facilita o gerenciamento dos dados.
