Como ajustar uma malha criada a partir de dados de levantamento que está muito alta?

Descrição do problema

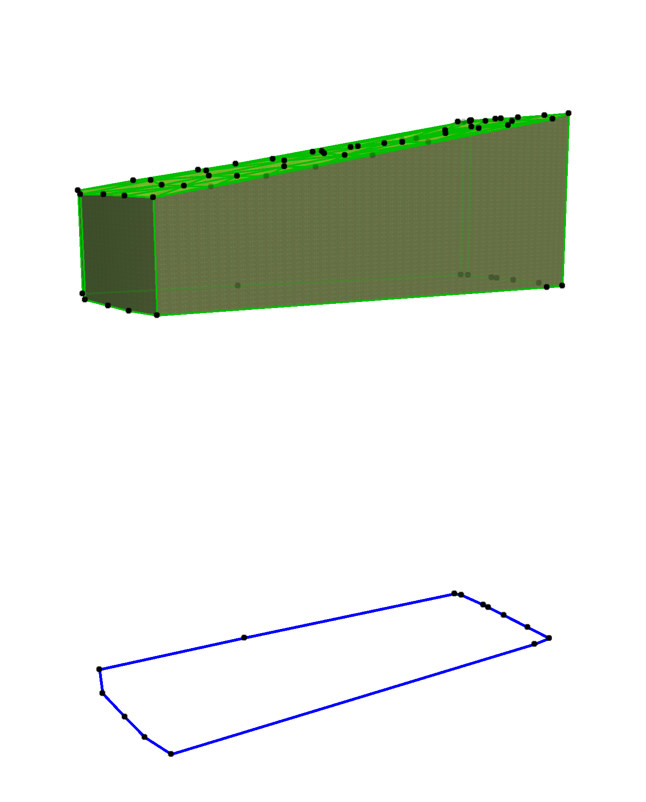

Você criou uma malha a partir de um arquivo TXT ou XYZ e ela aparece com uma espessura excessiva ou está posicionada muito acima do seu projeto. Esse problema pode ocorrer devido a definições incorretas durante a importação ou discrepâncias inerentes aos dados.

Solução

O problema geralmente surge devido a definições de altura incorretas em relação à Origem do Projeto ou discrepâncias nos próprios dados. Aqui estão as etapas para resolver esse problema:

1. Ajuste a altura à Origem do Projeto

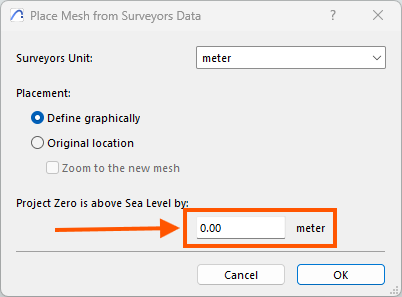

   • Certifique-se de que o Nível de Referência correto esteja definido durante a importação. Esta é a altura do Plano de Referência da malha em relação à Origem do Projeto (0;0).

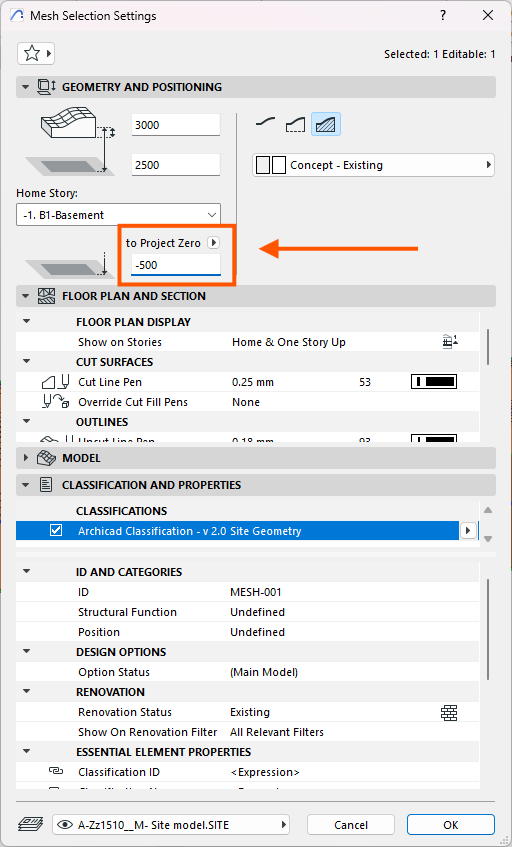

   • Você também pode ajustar esse valor posteriormente nas Definições da Malha.
2. Ajuste a espessura da malha

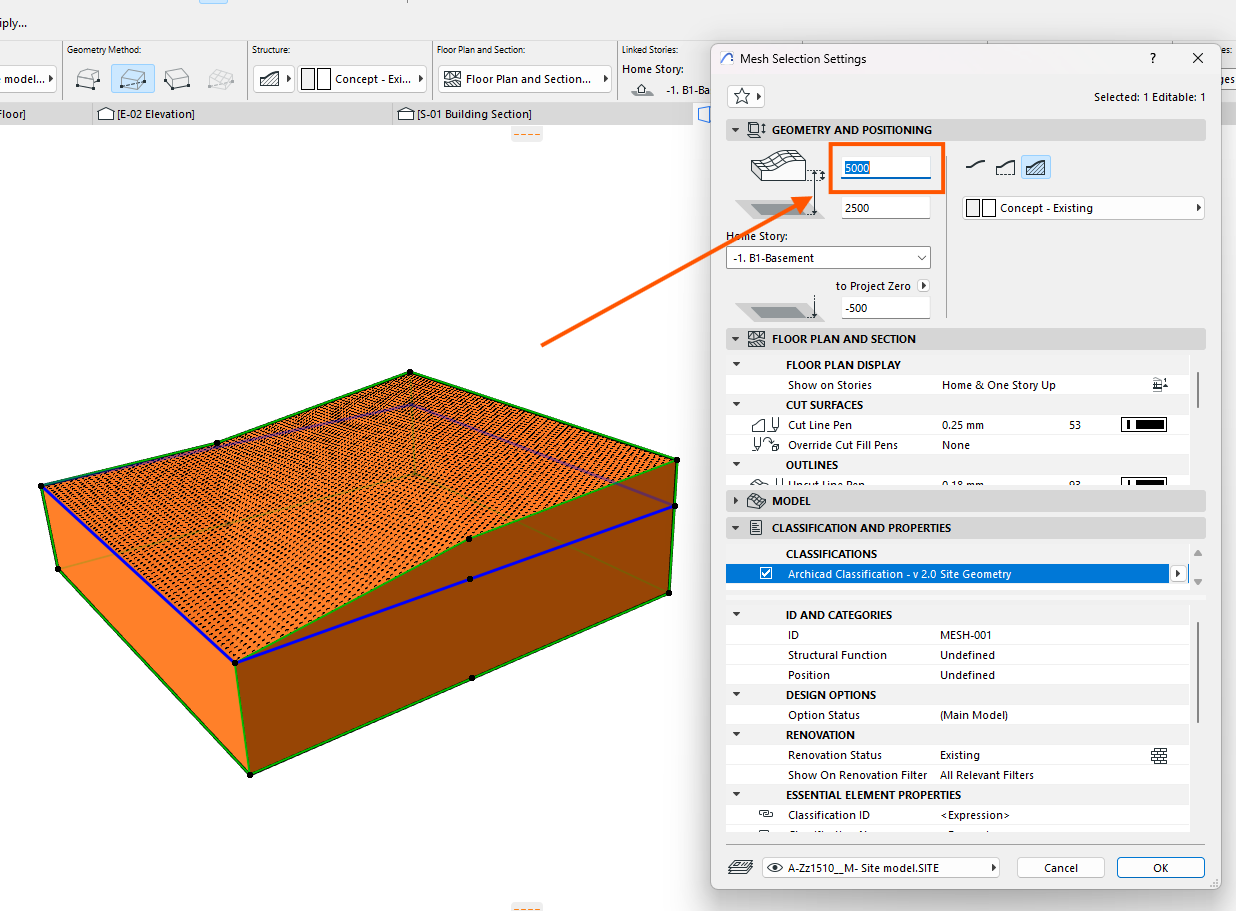

   • Se a malha parecer muito espessa, ajustar sua altura nas Definições da Malha pode ajudar.
3. Ajuste os valores de Z no arquivo TXT
   • Se a malha estiver muito alta ou muito baixa em relação ao seu próprio Plano de Referência, ajustar manualmente os valores de altura pode ajudar.

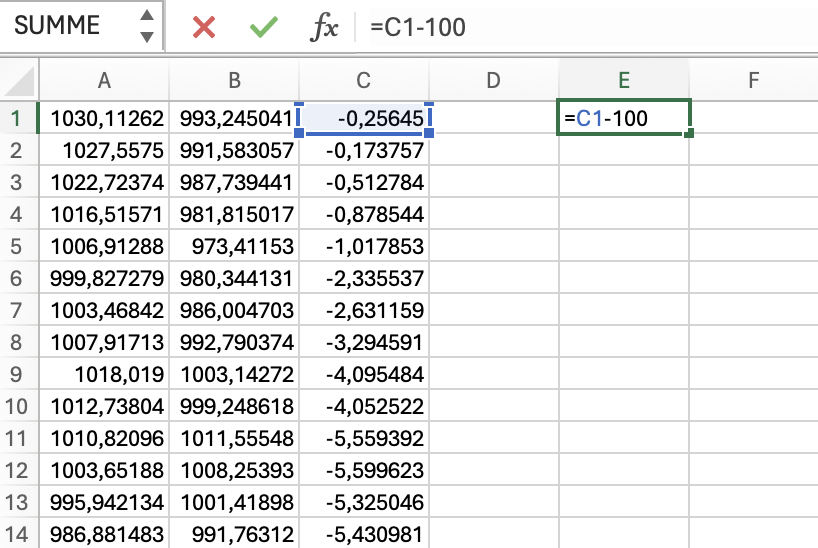

   • Abra o arquivo TXT no Excel e ajuste os valores na C coluna (eixo Z) subtraindo a diferença desejada em uma coluna separada.
   • Substitua os valores originais pelos ajustados (usando valores de colar especial) e importe o arquivo novamente no seu projeto.
