Descrição do problema

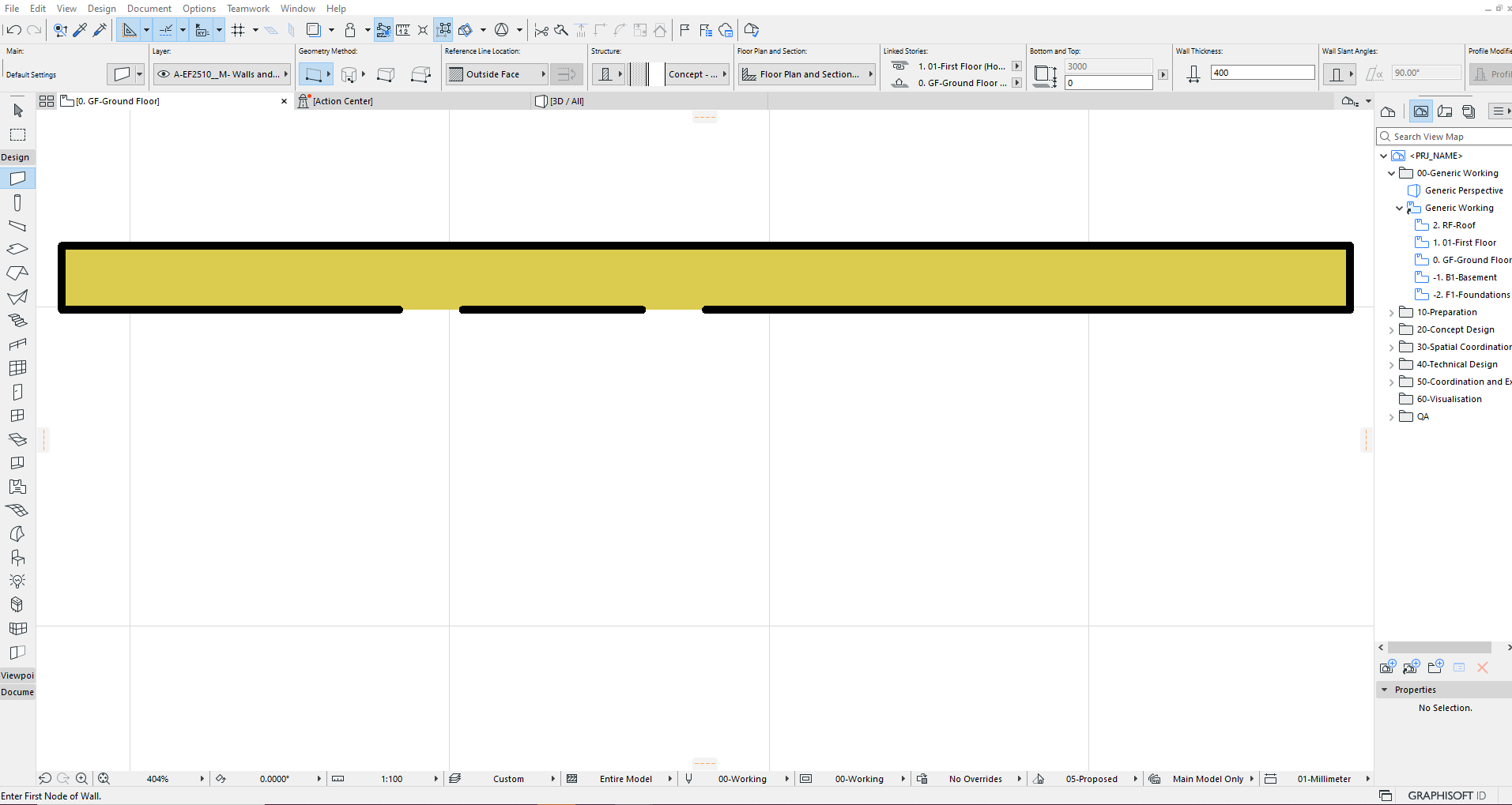

Você pode precisar de uma visualização em que certos grupos de paredes, como as paredes internas, precisam ser desligadas, mas isso pode resultar no aparecimento de pequenas lacunas nas paredes externas.
Solução
No Archicad, paredes situadas em camadas diferentes podem mostrar lacunas quando desligadas devido à visibilidade da camada. Quando certas camadas são desligadas, as paredes nessas camadas tornam-se invisíveis, potencialmente criando lacunas visuais no modelo onde essas paredes eram exibidas anteriormente.
As camadas andam de mãos dadas com as combinações de camadas, pois diferentes combinações de camadas podem ser usadas para várias vistas dentro do seu projeto. Se as paredes forem colocadas em camadas diferentes que não estão consistentemente visíveis juntas, desligar uma dessas camadas resultará em lacunas.
Para corrigir o problema:

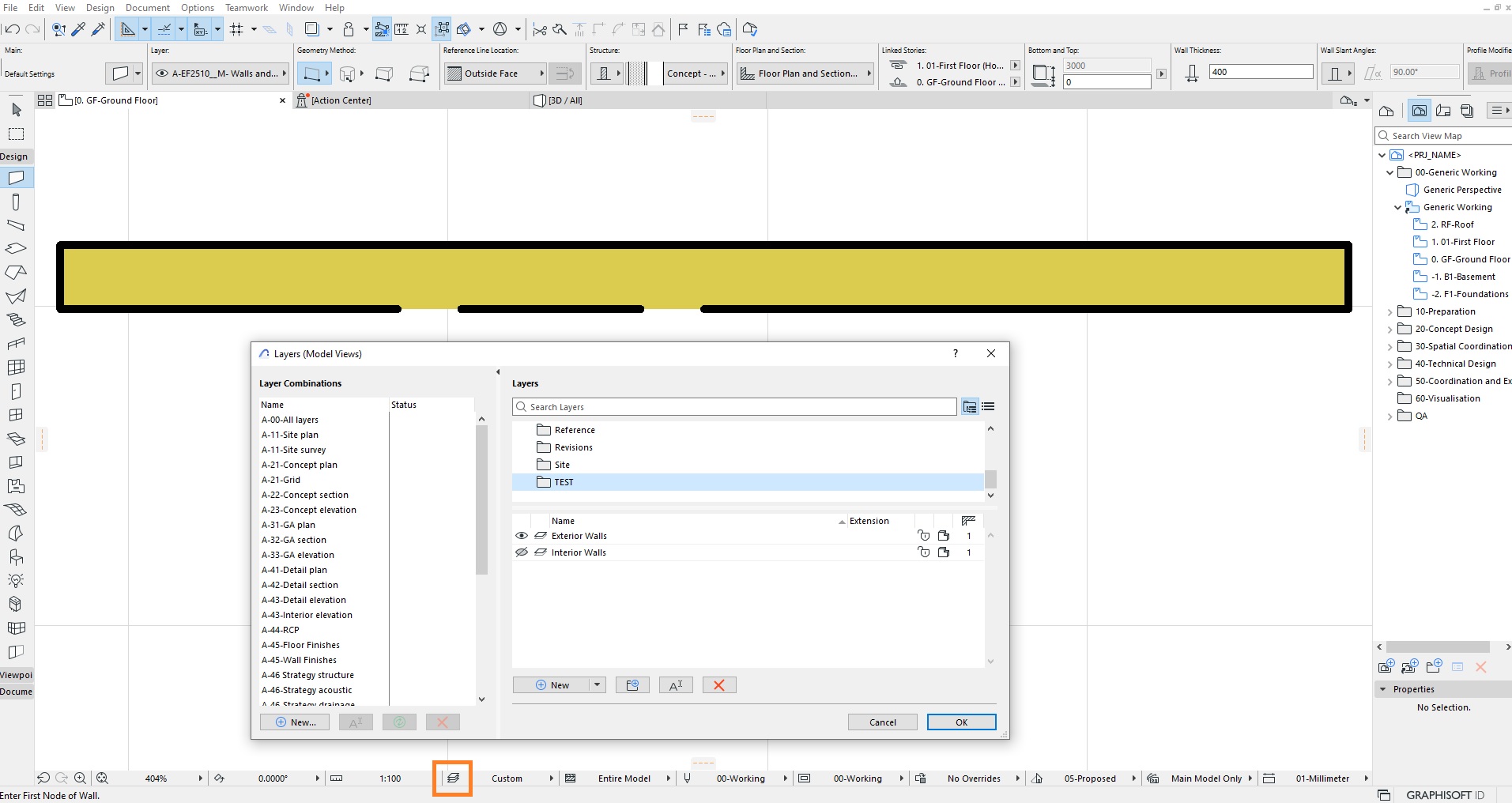

1. Selecione a aba Camada na parte inferior da tela.

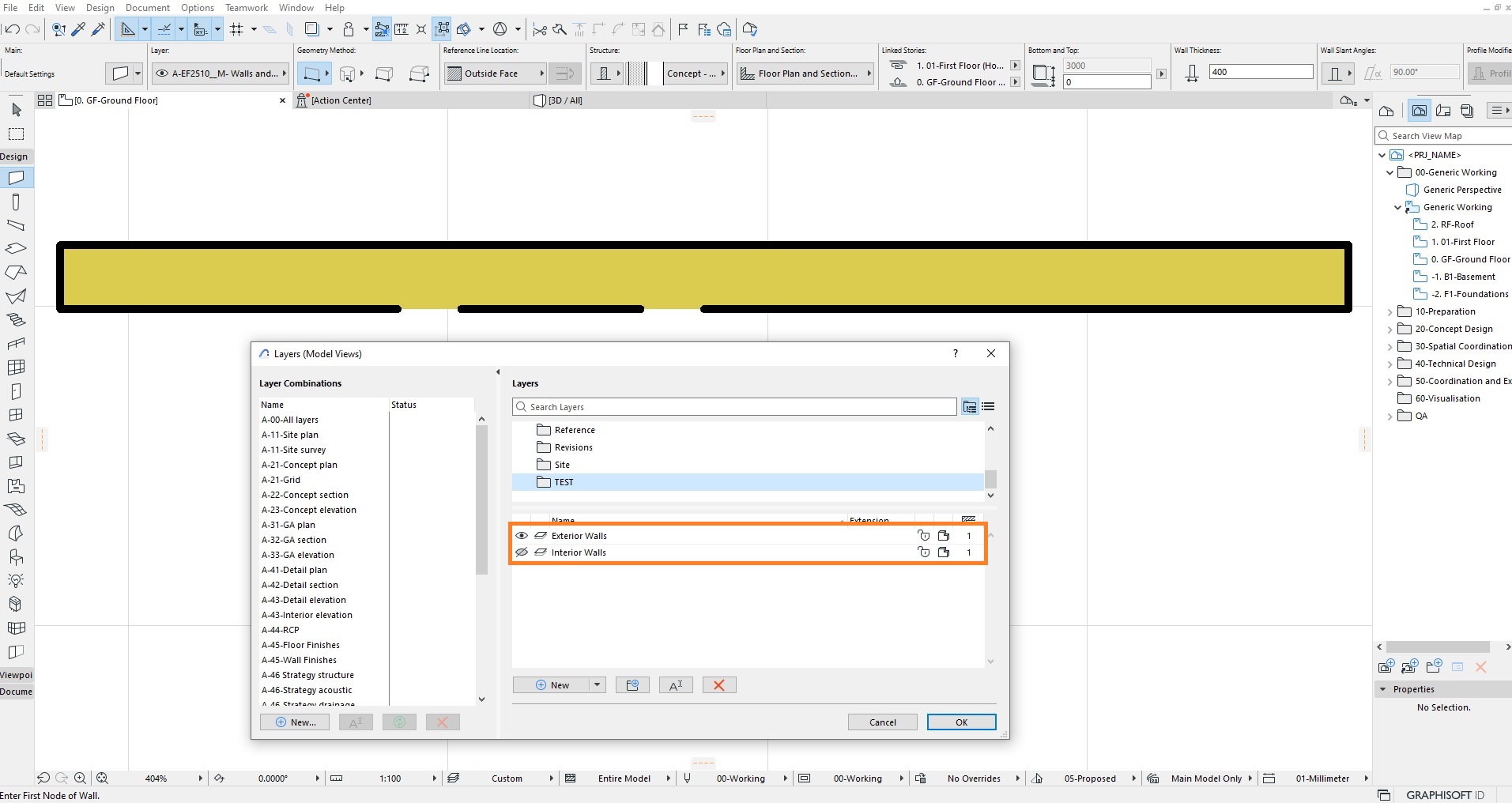

2. Localize as camadas em questão.

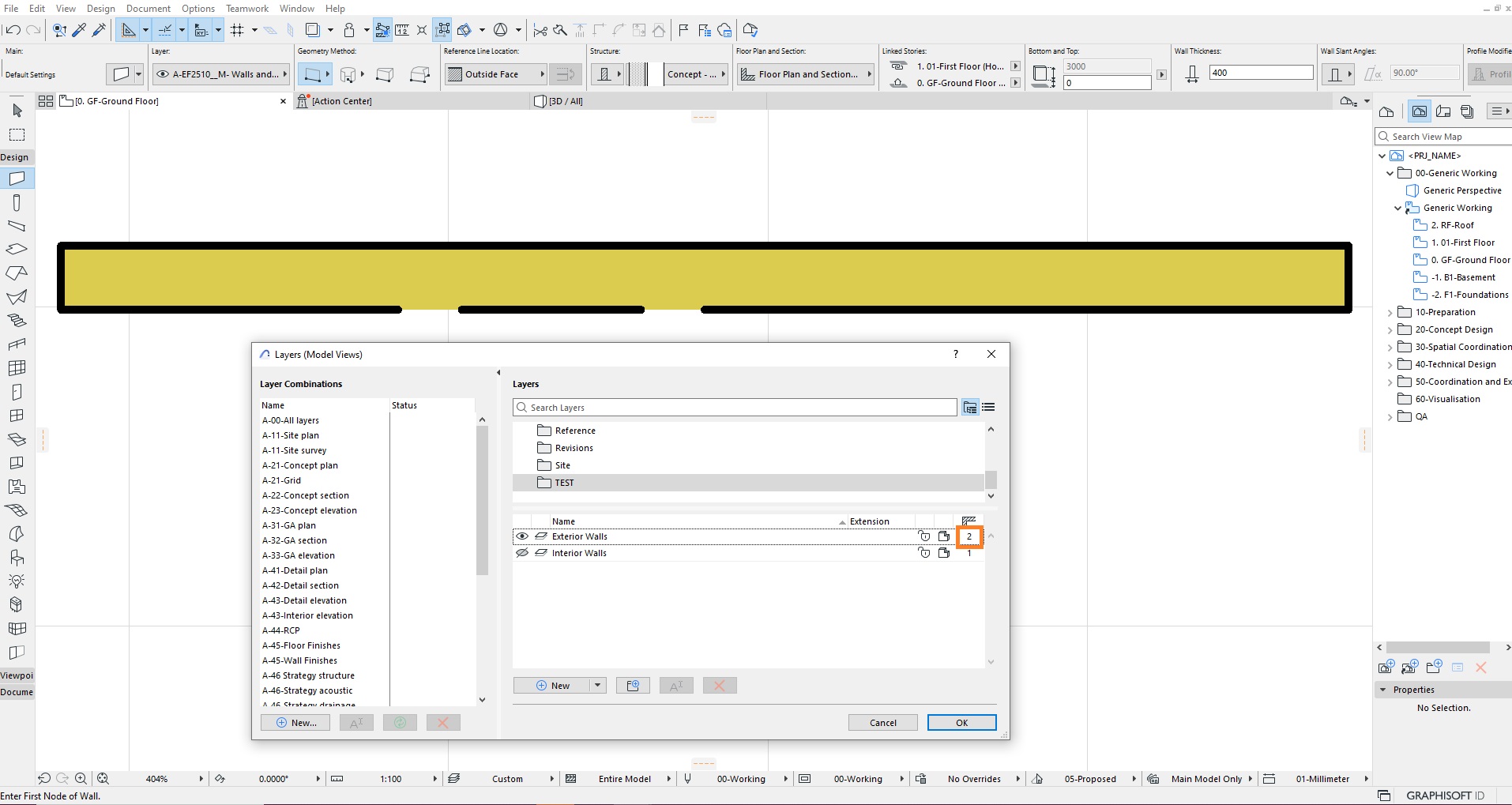

3. À direita do nome da camada, você verá o valor de interseção da camada, altere o valor de interseção da camada da parede que possui as lacunas para um número diferente, qualquer um de 1 a 99.

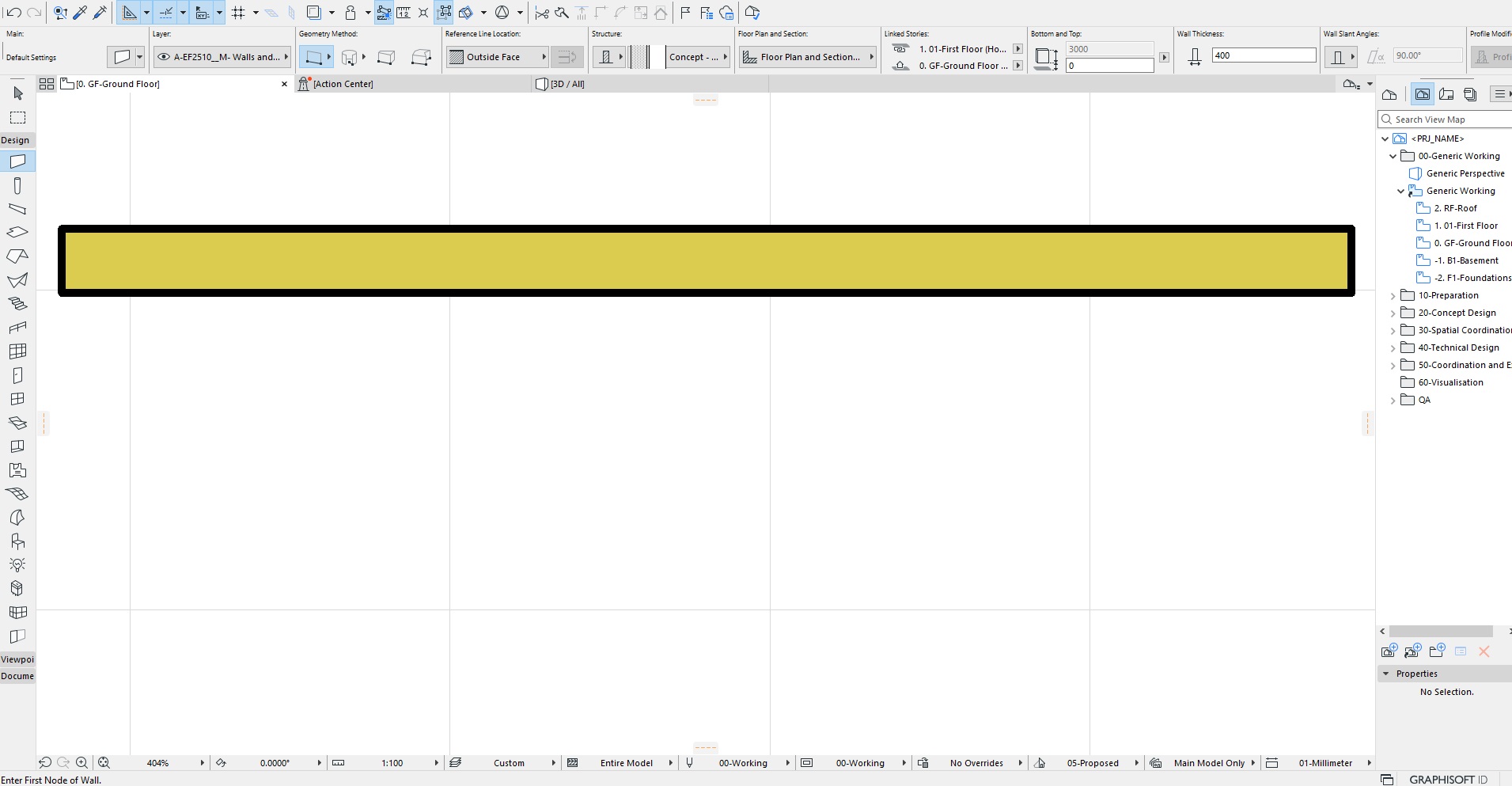

4. Selecione OK
Dica:
- Se o valor de interseção da camada for definido como 0, isso parará todas as conexões.
- O valor de interseção da camada será revertido para 0 conforme você navega pelas combinações de camadas, a menos que o altere para cada uma.
