Descrição do problema

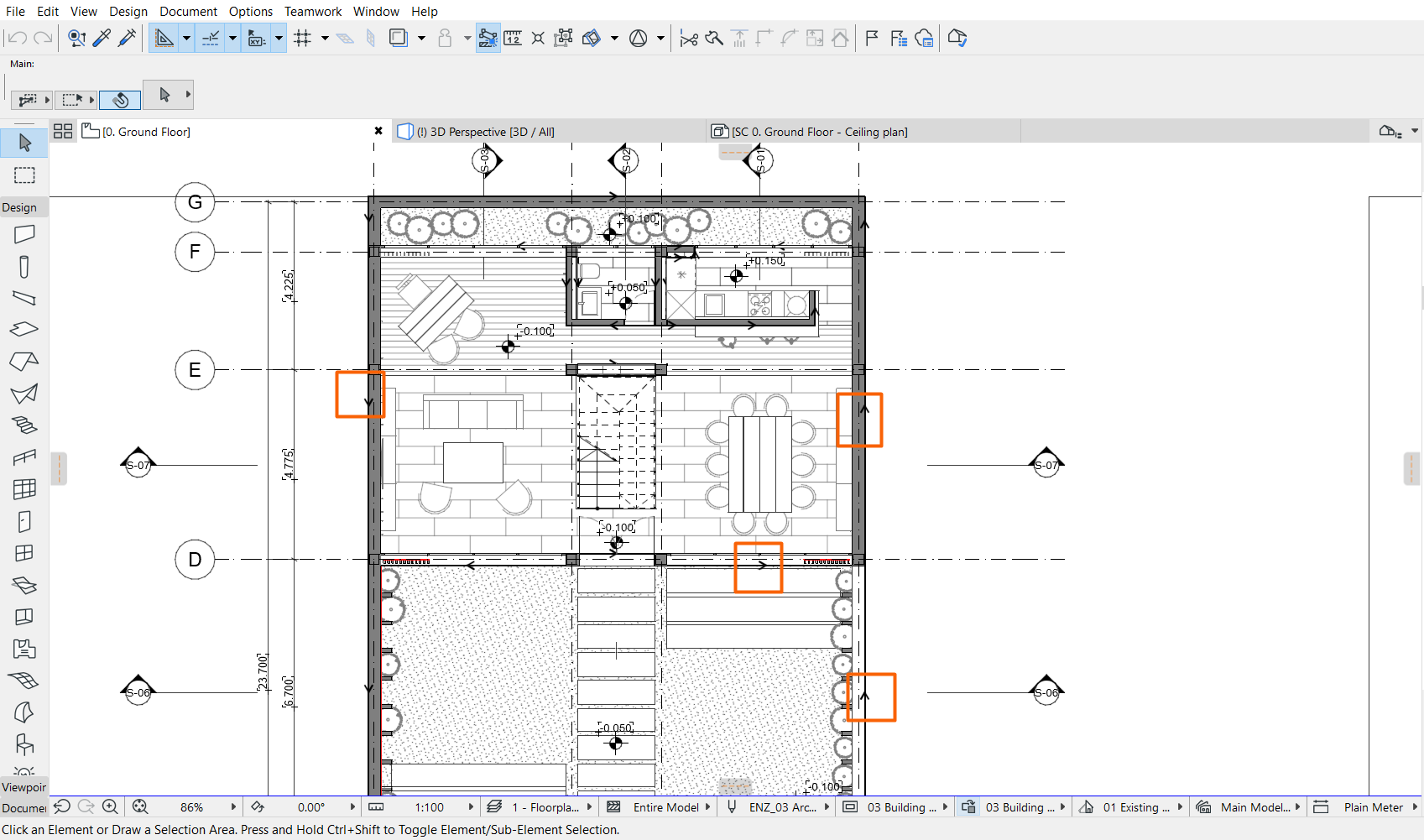

Este artigo explica por que tipos de linha com setas podem aparecer ao longo de paredes e lajes na vista de planta e mostra como desativá-los usando as Opções de Tela, as Sobreposições Gráficas e as definições do elemento.
Solução
1. Verifique suas Opções de Tela (caso mais provável)

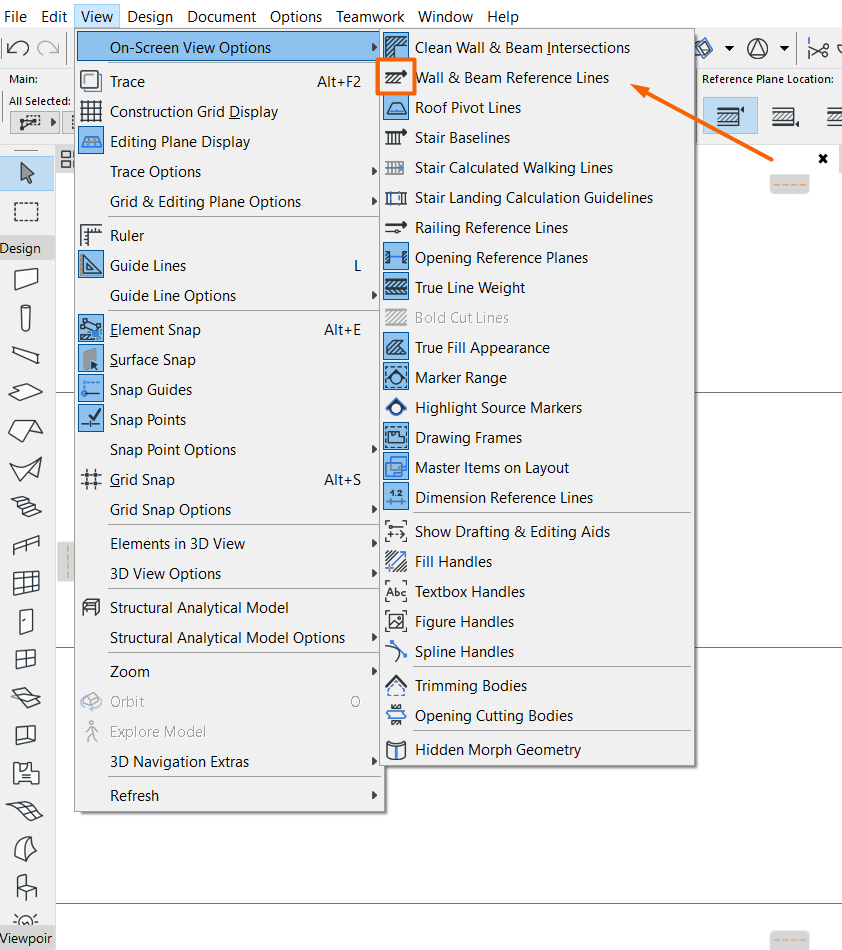

Acesse o menu Visualização > Opções de Visualização na Tela e clique uma vez em Linhas de Referência de Parede e Viga.
Observe que, se o ícone à esquerda da opção estiver destacado em azul, isso significa que a opção está ativada. Nesse caso, é preciso desativá-la para remover as pequenas setas da planta.
2. Verifique se não há nenhuma Regra de Sobreposição Gráfica afetando os Tipos de Linha no Archicad.
1. Acesse Documentação > Sobreposições Gráficas > Combinação de Sobreposição Gráfica...

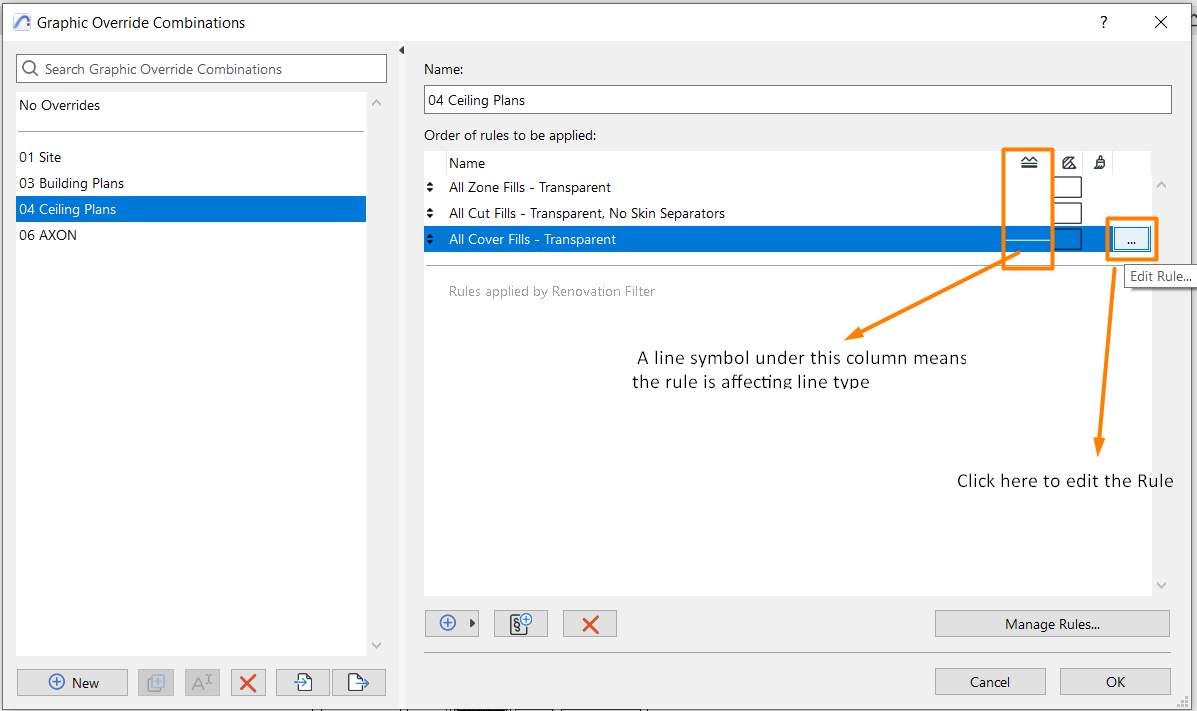

2. No painel à direita, se uma regra exibir um símbolo de linha na coluna Tipo de Linhas, isso significa que a regra está afetando os tipos de linha.
3. Selecione a regra e clique no botão '...' para modificá-la.

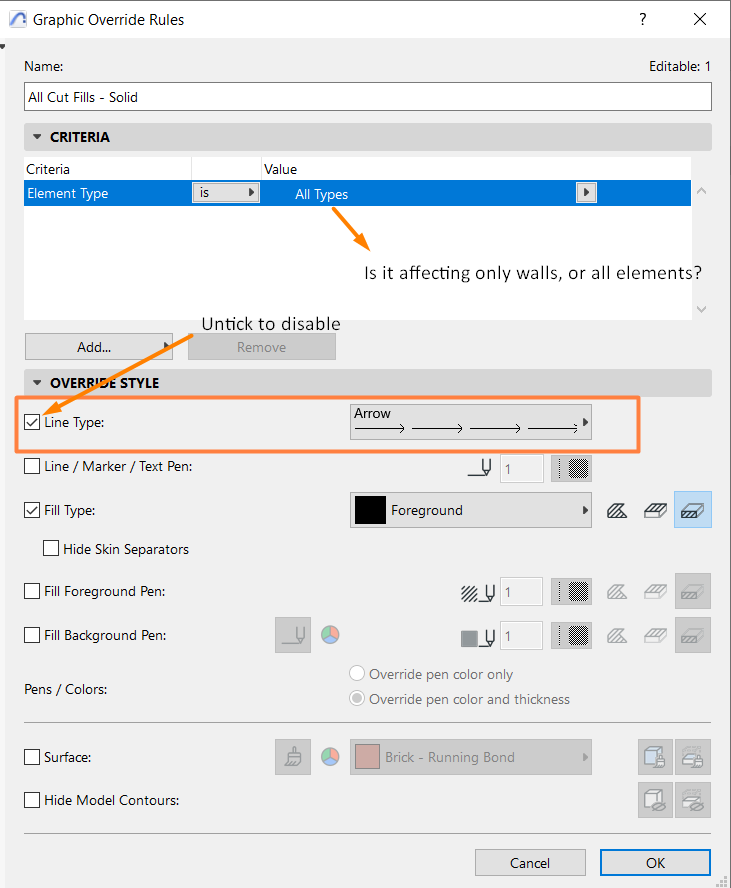

4. Na seção Estilo de Sobreposição, desmarque a caixa ao lado de Tipo de Linhas para desativar a sobreposição do tipo de linha, ou altere o tipo de linha de seta para contínua, etc.
5. Clique em OK e, em seguida, clique em OK novamente quando voltar à janela Combinação de Sobreposição Gráfica.
Dica: O Filtro de Renovação tem seu próprio conjunto de regras de Sobreposição Gráfica; se você fez alterações no Filtro de Renovação, dê uma olhada nessas regras também.
3. Verifique as Definições de Parede e confira o tipo de linha na seção Visualização em Planta.
1. Selecione uma das paredes/lajes afetadas.
2. Abra o diálogo Definições.
3. Expanda a aba Planta e Corte.

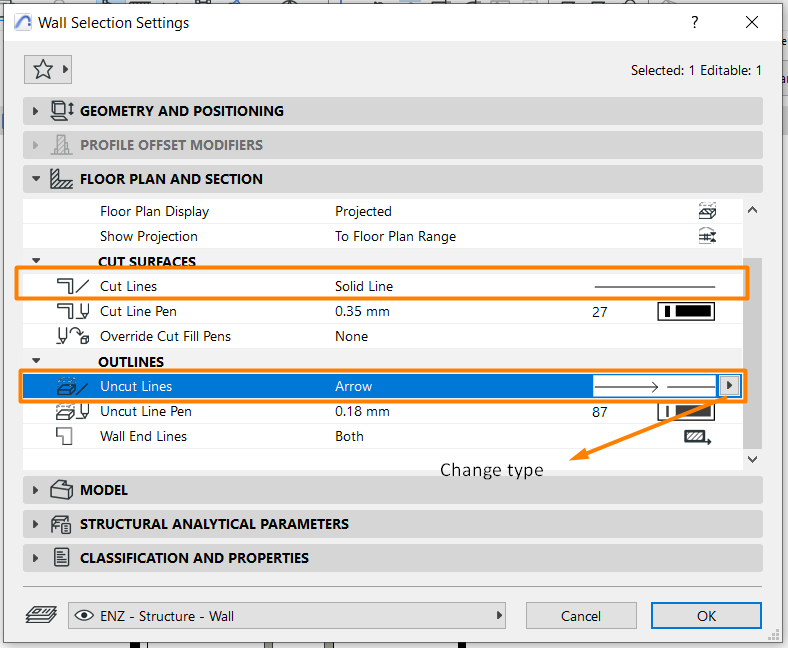

4. Verifique os tipos de linha nas seções Superfícies de Corte e Contornos, referentes a Linhas Cortadas e Linhas Em Vista, e altere-os para contínua ou para qualquer outro tipo de que você precise.
