Descrição

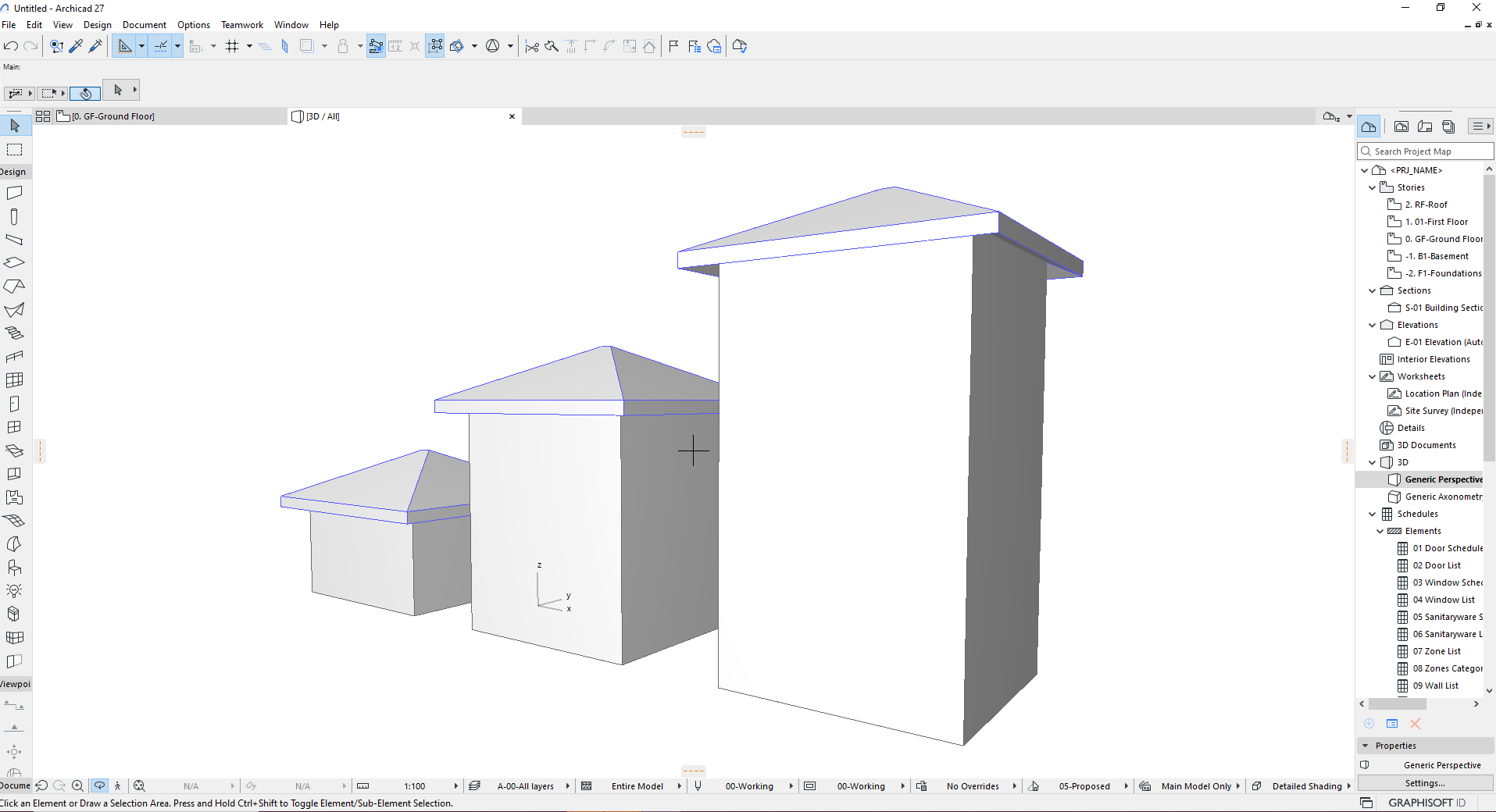

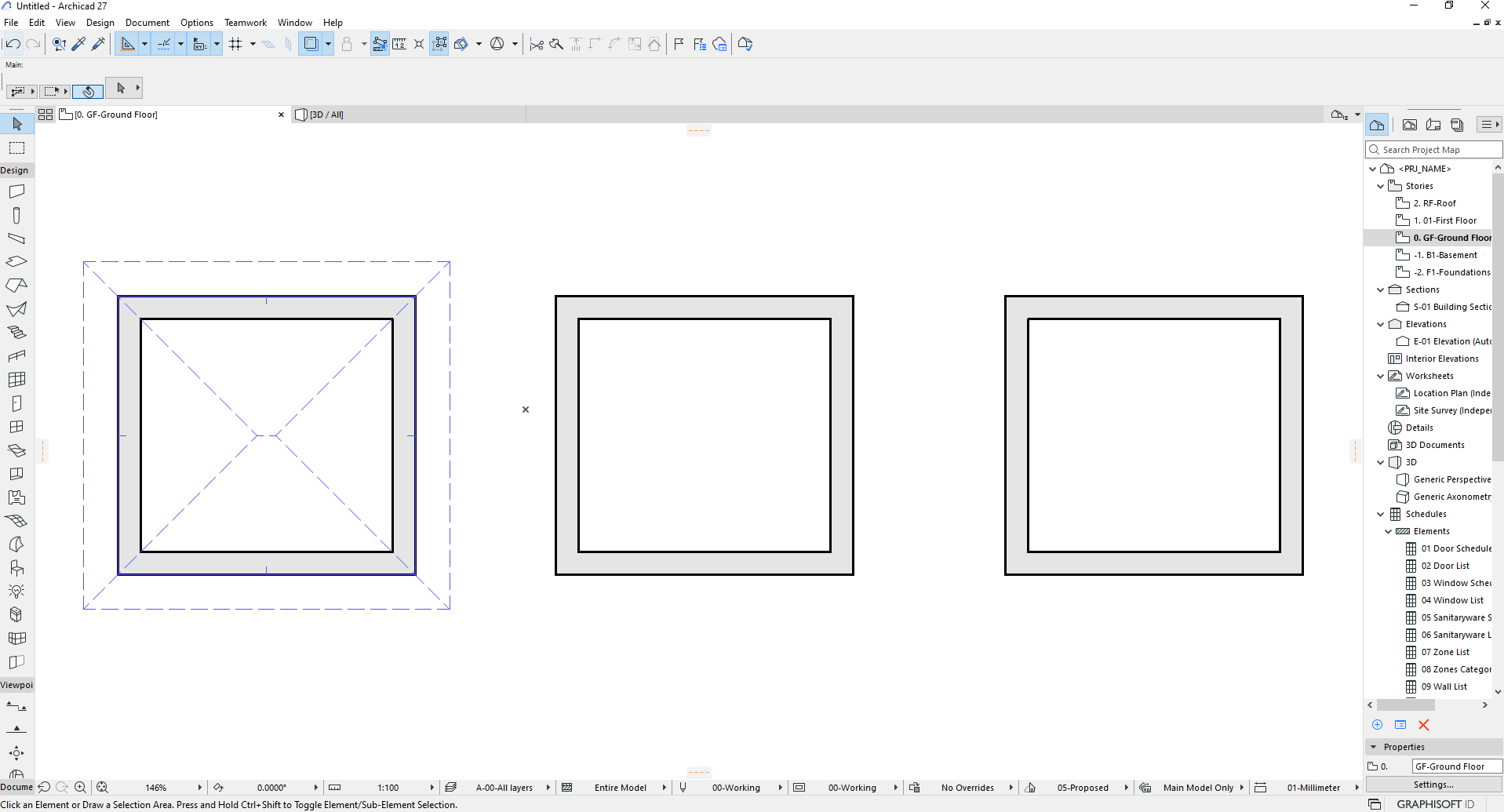

Você tem telhados em níveis diferentes, mas ainda deseja mostrar todos eles em um único layout de planta de telhado.
Solução
Para mostrar telhados de diferentes níveis em uma única planta de telhado, siga estas etapas:

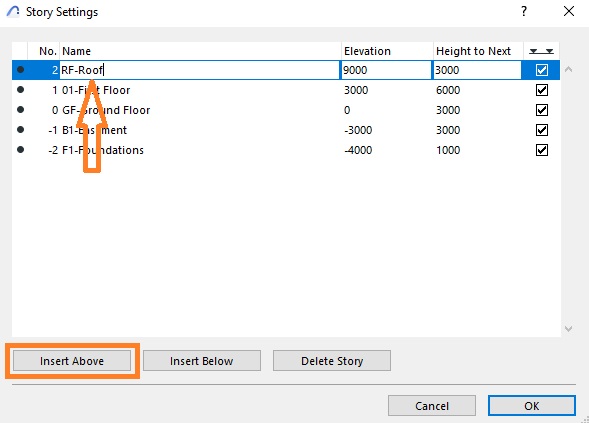

Crie um novo Piso para a Planta de Telhado através do Menu Modelagem > Definições de Pisos > Inserir Acima.

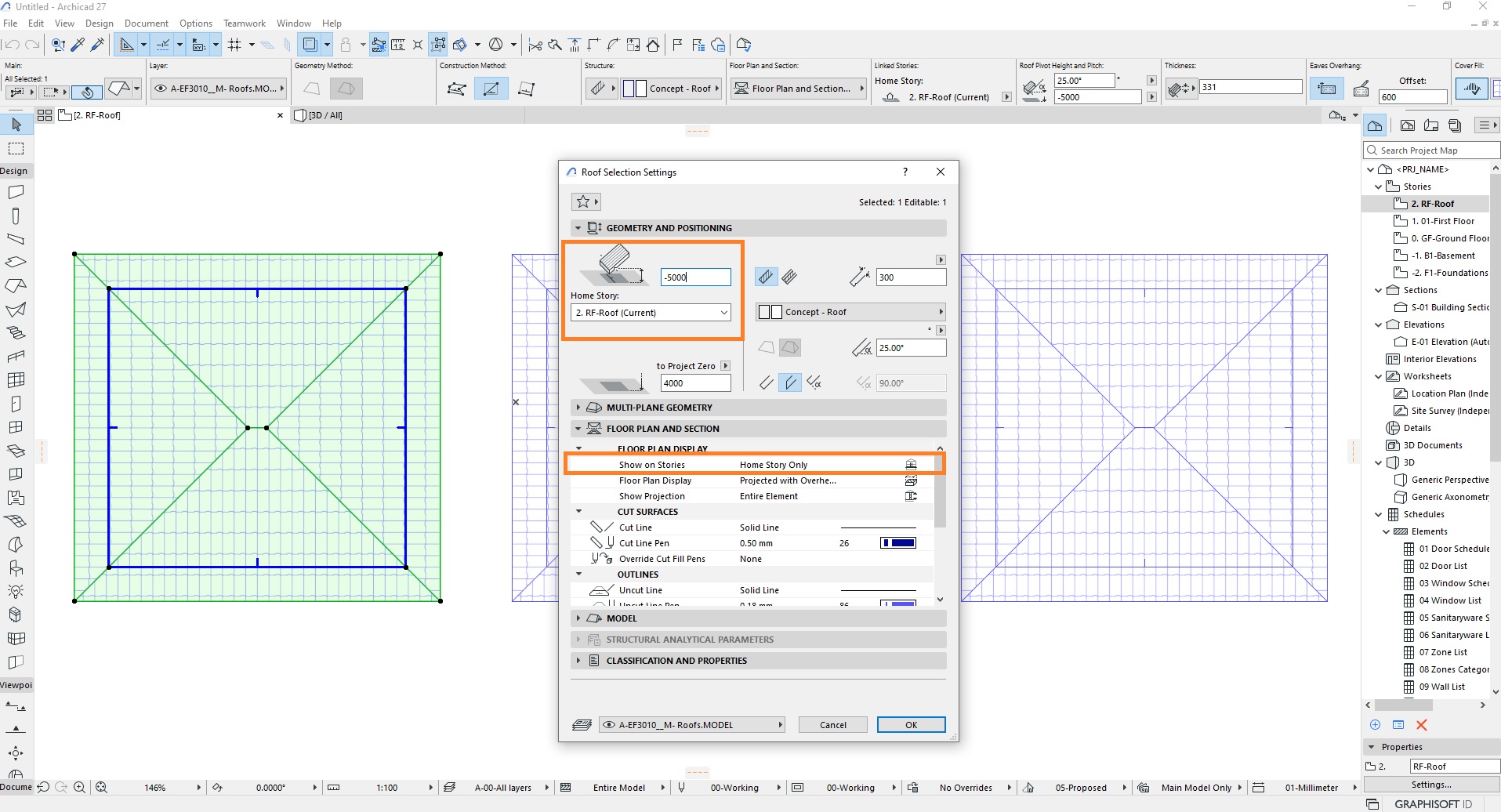

- Selecione a Cobertura e abra a caixa de diálogo de Definições.
Altere o Piso de Origem das suas coberturas; defina-o como o novo piso e ajuste o Afastamento da Linha de Base conforme necessário.
DICA: Se achar difícil saber qual valor de altura definir como o Afastamento da Linha de Base, defina primeiro o Piso de Origem, depois visualize o modelo na Visualização 3D. Basta selecionar a cobertura e usar o comando Arrastar para movê-la de volta para a posição. Esta figura será então atualizada automaticamente.

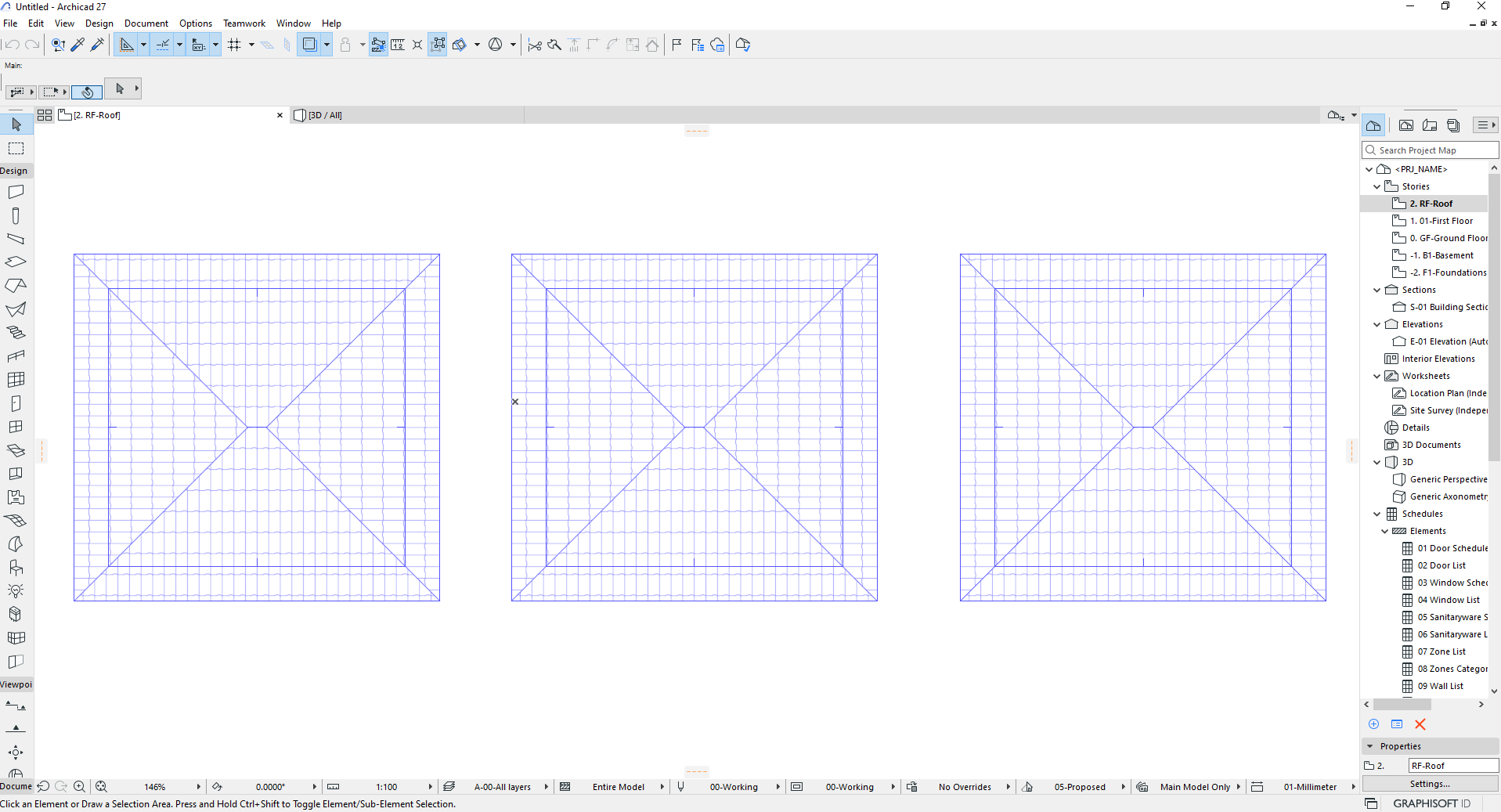

- Agora, ao abrir o ‘Piso do Telhado', você verá sua planta de telhado. Adicione algumas Cotas de Nível e outras documentações conforme necessário.
