Descrição do problema
Seu modelo já está bem grande, mas você gostaria de mostrar leiautes de mobiliário sem adicionar o peso de objetos 3D ao modelo.
Solução
Você pode criar objetos de leiaute de ambiente. Siga estes passos simples:

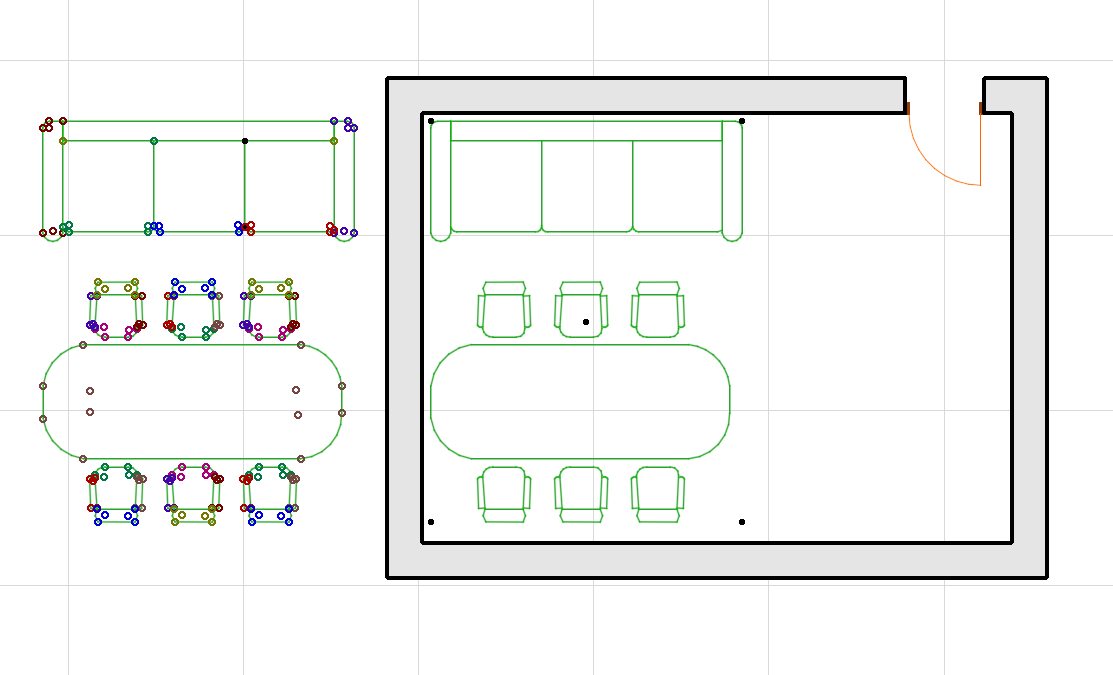

1. Na janela da planta, desenhe os contornos do mobiliário usando quaisquer primitivas 2D (Linhas, Polilinhas, Tramas).

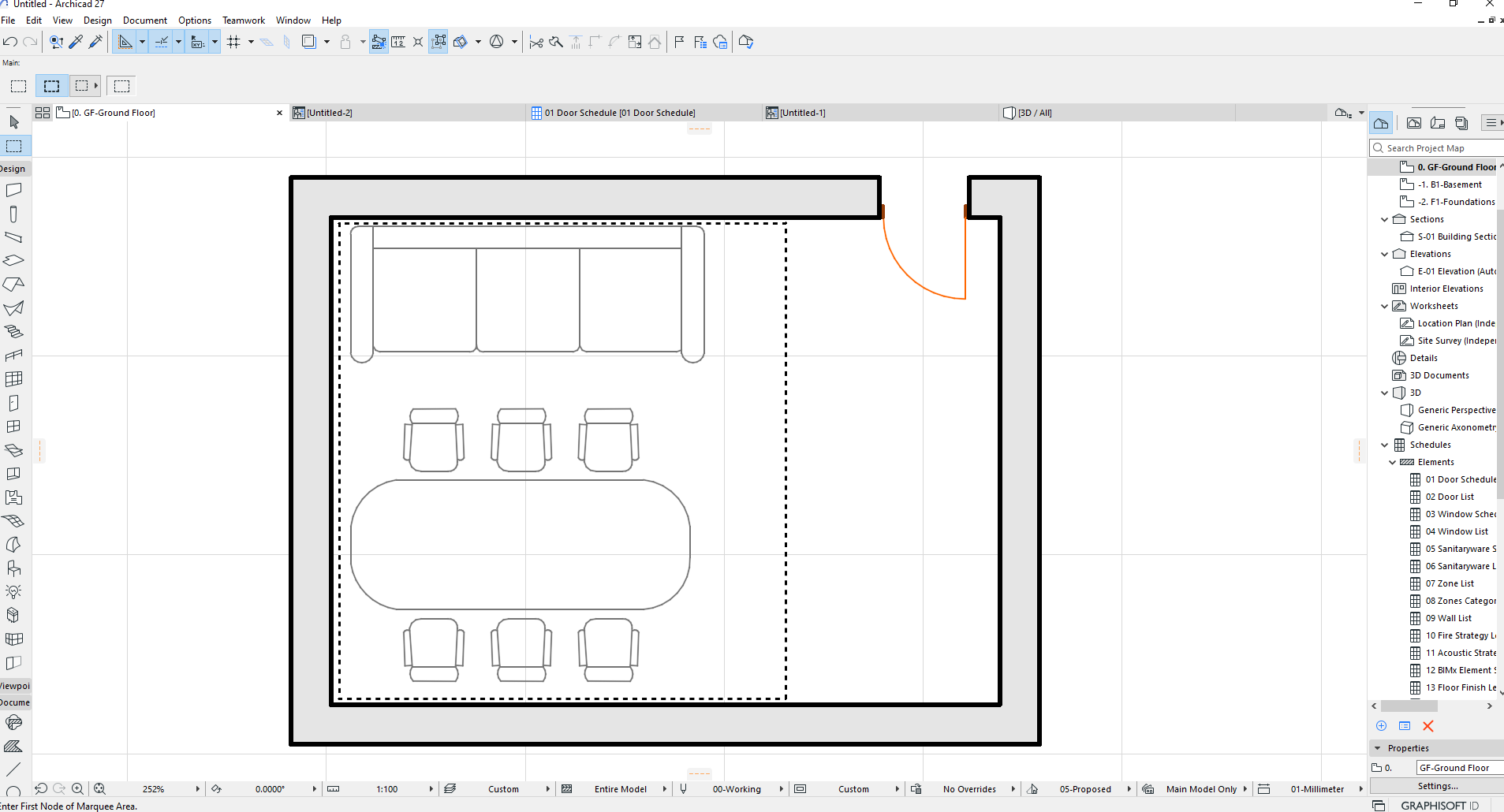

2. Coloque um Retângulo de Seleção ao redor dos elementos.

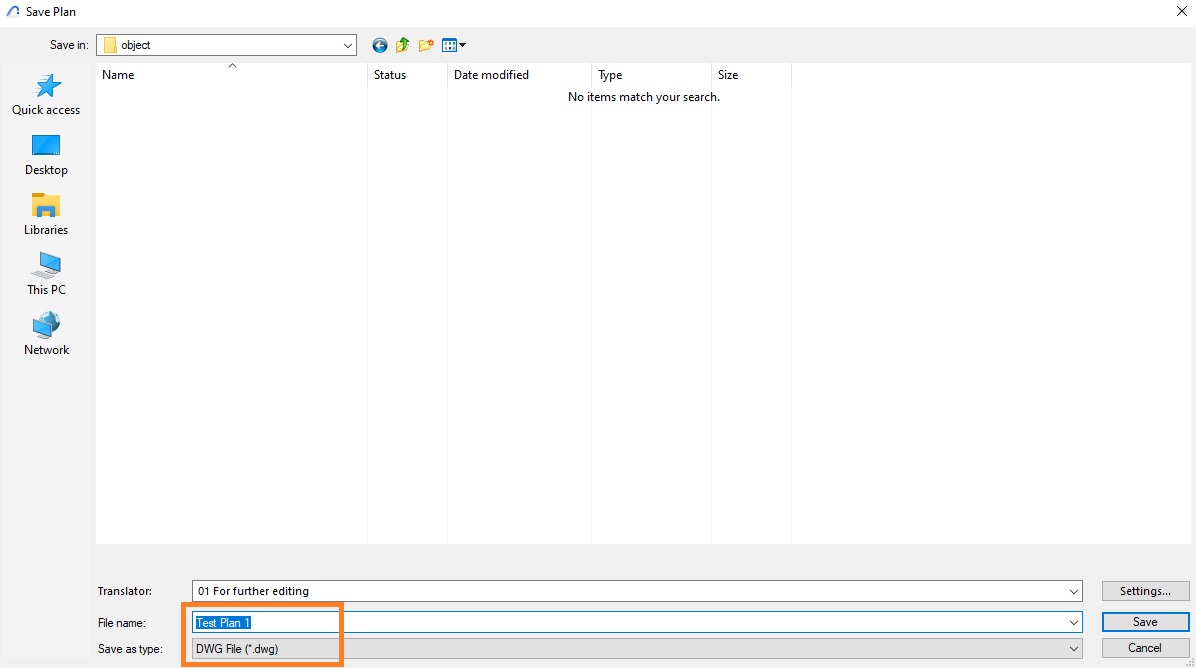

3. Acesse Arquivo > Salvar como.
4. Defina o tipo de arquivo como DWG
5. Quando solicitado, escolha salvar apenas a área do Retângulo de Seleção.
6. Acesse Arquivo> Bibliotecas e Objetos > Abrir Objeto, e localize o DWG salvo anteriormente.

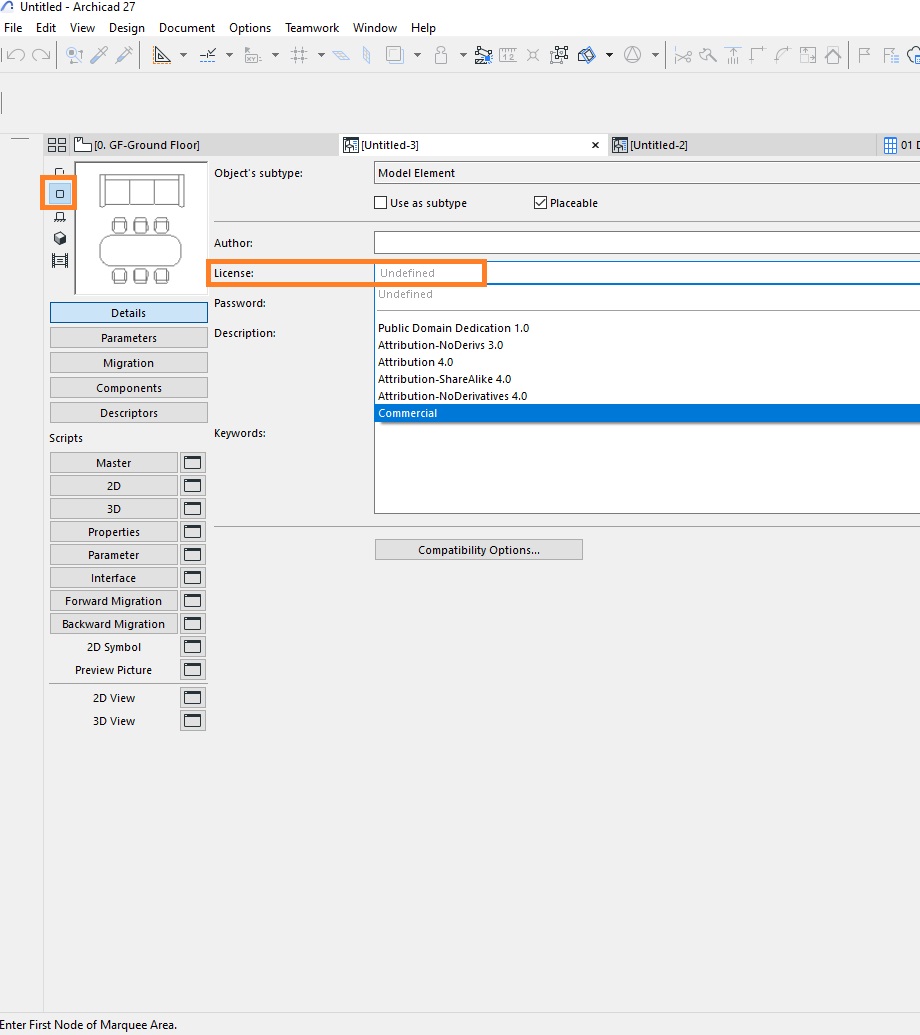

7. No menu suspenso de licença, selecione Comercial.
8. Acesse Arquivo > Salvar como e salve seu novo objeto GSM na Biblioteca Interna.

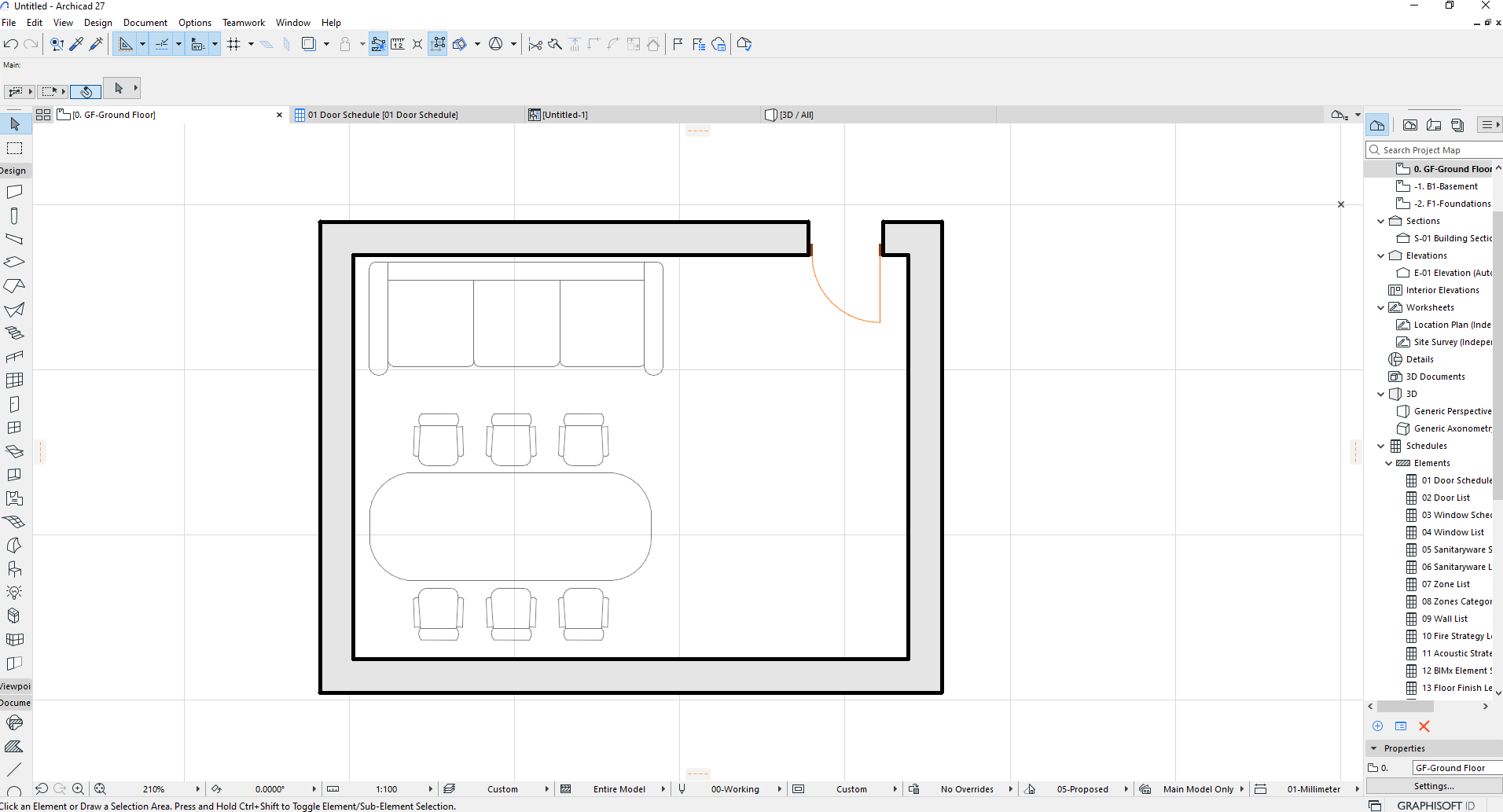

9. Na planta, substitua as figuras 2D pelo Objeto recém-salvo.

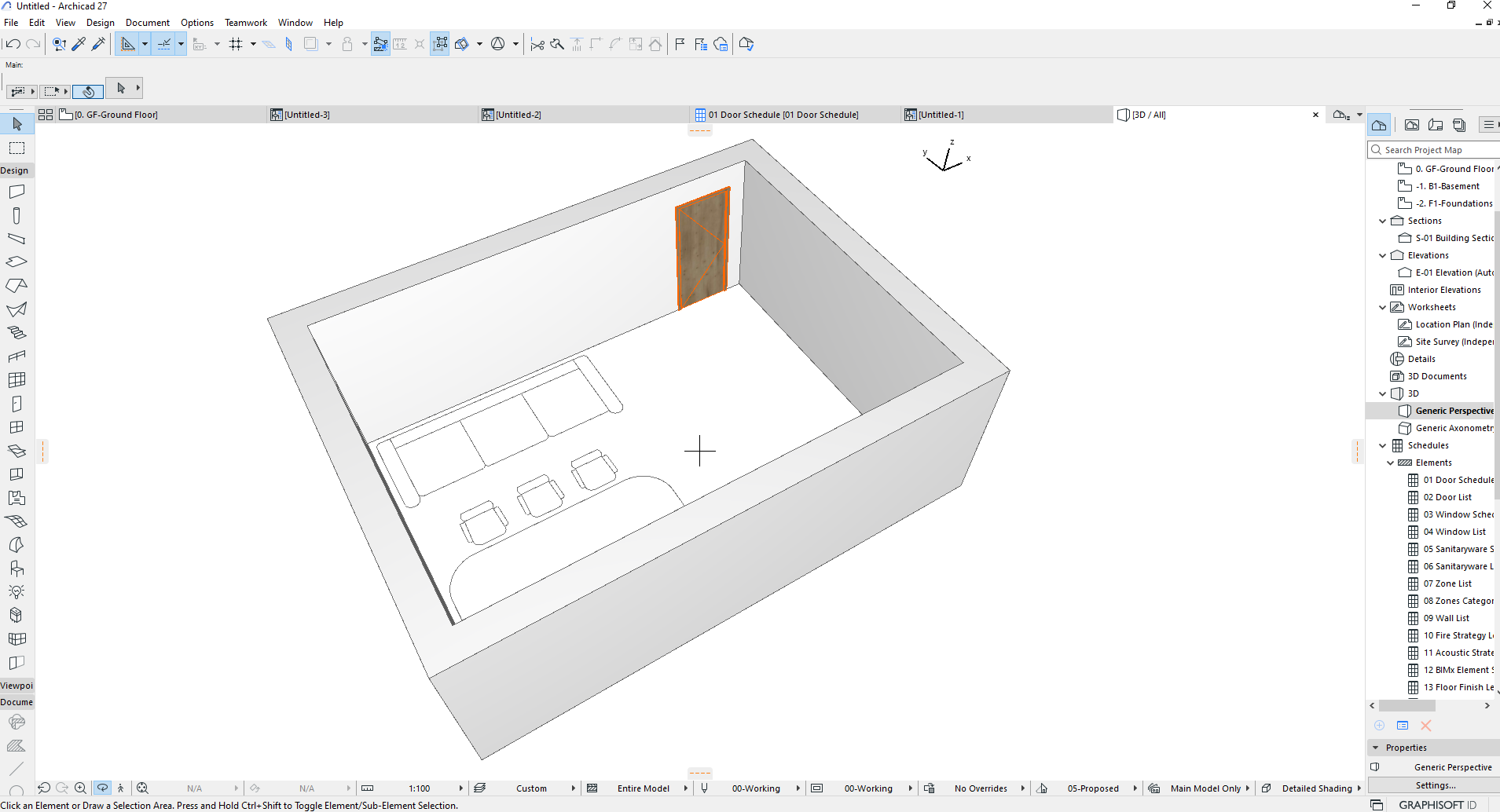

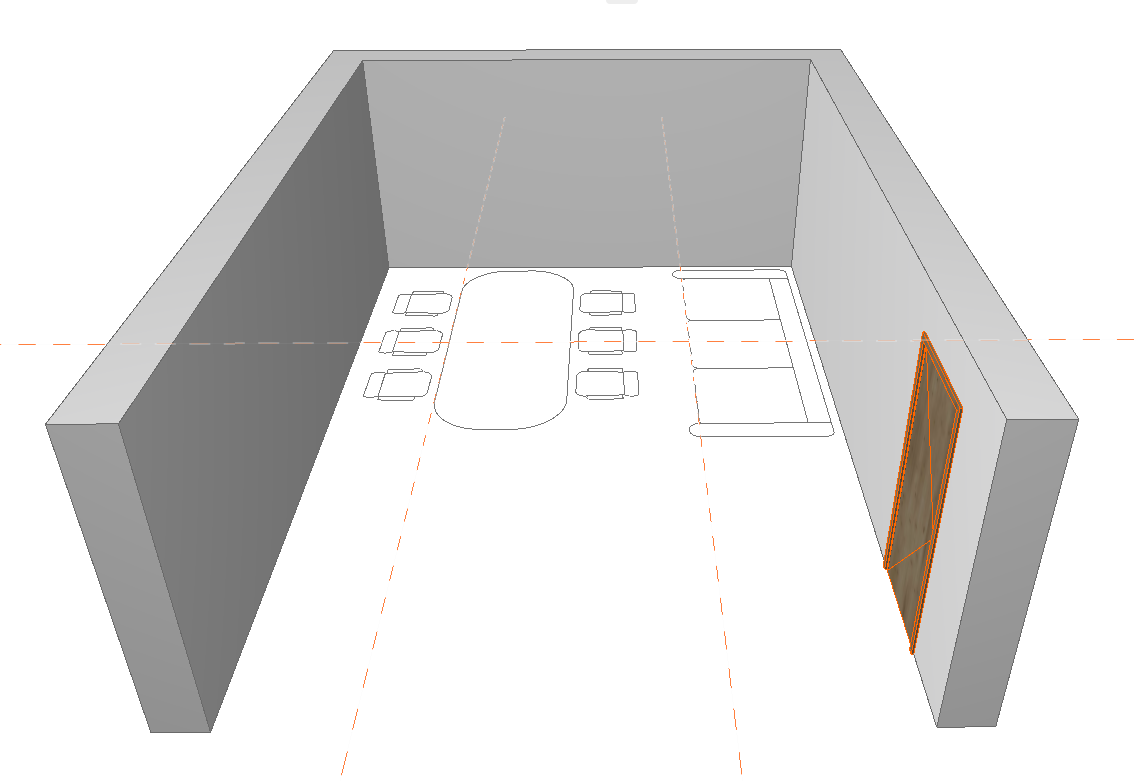

10. Ao abrir a Janela 3D, o leiaute 2D do ambiente ficará visível.
