Descrição do problema

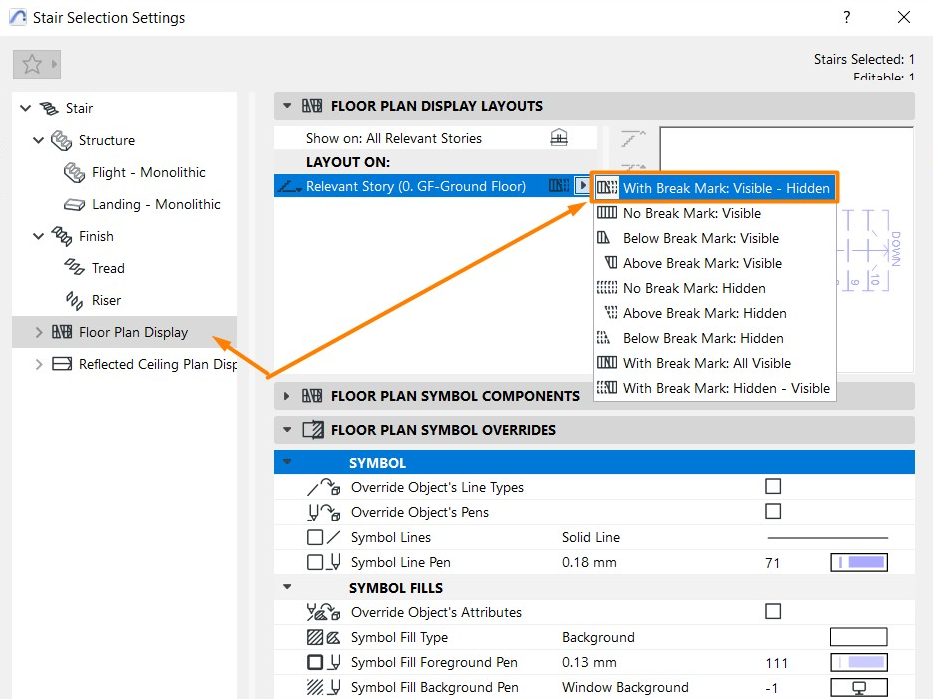

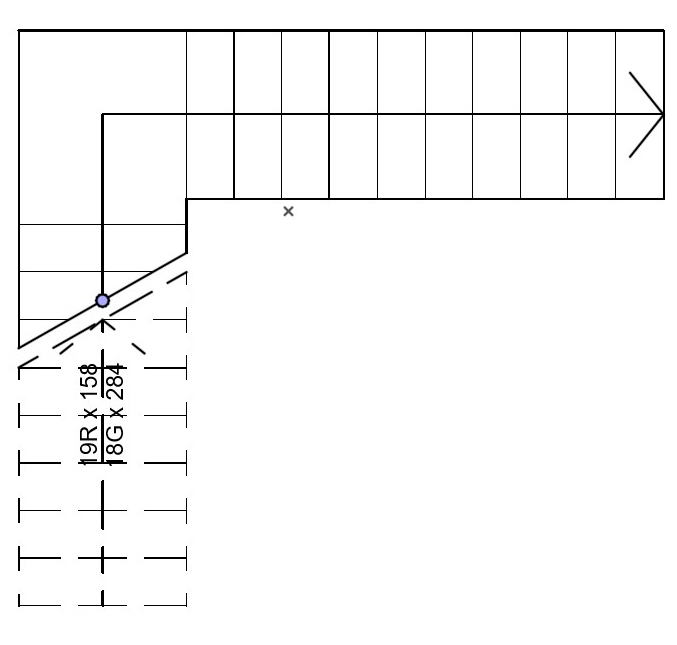

Após modelar uma escada na vista de planta e definir a opção Piso Relevante como Com Marca de Interrupção: Visível – Invisível, o segmento acima da marca de interrupção ainda aparece.
Solução
Esse comportamento geralmente é causado por uma configuração nas Opções de Visualização do Modelo da visualização, que pode sobrepor a exibição da escada e forçá-la a aparecer como uma Visualização Planta de Teto Refletido.
- Acesse Documentação > Visualização do Modelo > Opções de Visualização Modelo...
- Expanda a aba Opções de Escada.
Ao lado de Símbolo Escada, altere a opção de Visualização Planta de Teto Refletido para Visualização em Planta.
Dica: No Archicad, os módulos associados herdam as Opções de Visualização do Modelo do arquivo hospedeiro. Se o símbolo da escada de um módulo aparecer de forma diferente no arquivo de origem e no projeto hospedeiro, verifique a combinação de Opções de Visualização do Modelo da visualização do arquivo hospedeiro.
