Descrição do problema
Você importou um PDF para o Archicad e quer explodi-lo para usá-lo em seu projeto. Você segue os passos corretos, mas o PDF não explode.
Solução
Dica: para uma visão geral detalhada, consulte Importando e explodindo PDFs.
- Decida onde deseja colocar o PDF: na planta, no corte, na folha de trabalho etc.
- Acesse Arquivo > Conteúdo Externo > Colocar Desenho Externo.
-

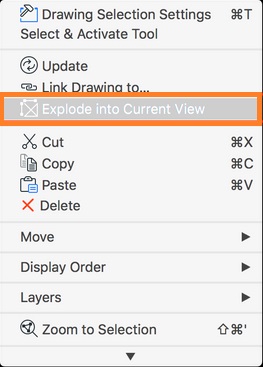

Com o desenho selecionado, clique com o botão direito e selecione Explodir dentro da Vista Atual.

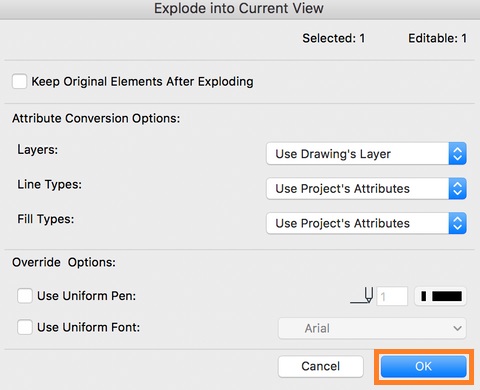

- Na caixa de diálogo Explodir dentro da Vista Atual, verifique ou altere as opções e clique em OK.

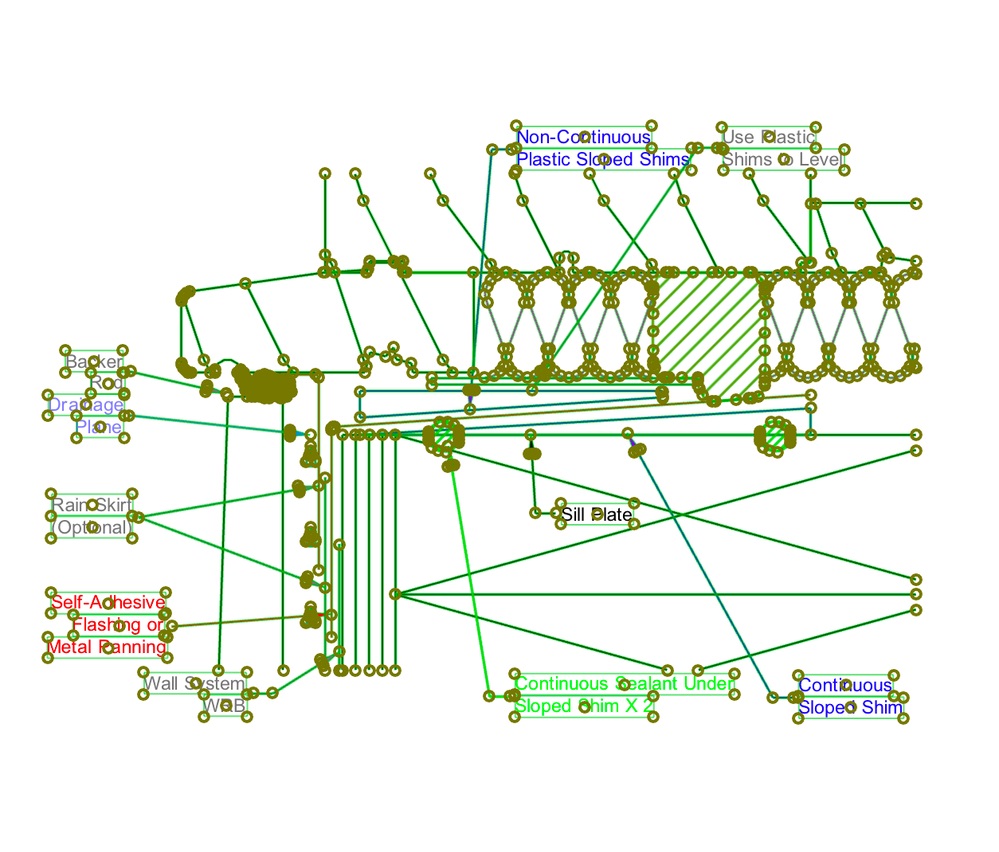

- O conteúdo do PDF será convertido agora em elementos 2D do Archicad.
Se o PDF ainda não explodir como esperado, verifique o seguinte:
- Ao explodir um desenho (seja um DWG ou um PDF), os elementos resultantes recebem o Estado de Renovação Novo por padrão. Se os Novos Elementos estiverem definidos como Esconder nas Opções de Filtro de Renovação, os elementos explodidos não ficarão visíveis.
- O PDF pode não conter dados vetoriais. O Archicad só pode converter conteúdo baseado em vetores em elementos 2D editáveis; PDFs apenas raster não podem ser explodidos.
Dica: saiba mais sobre como trabalhar com PDFs em Dicas & Truques de PDF.
