Descrição do problema

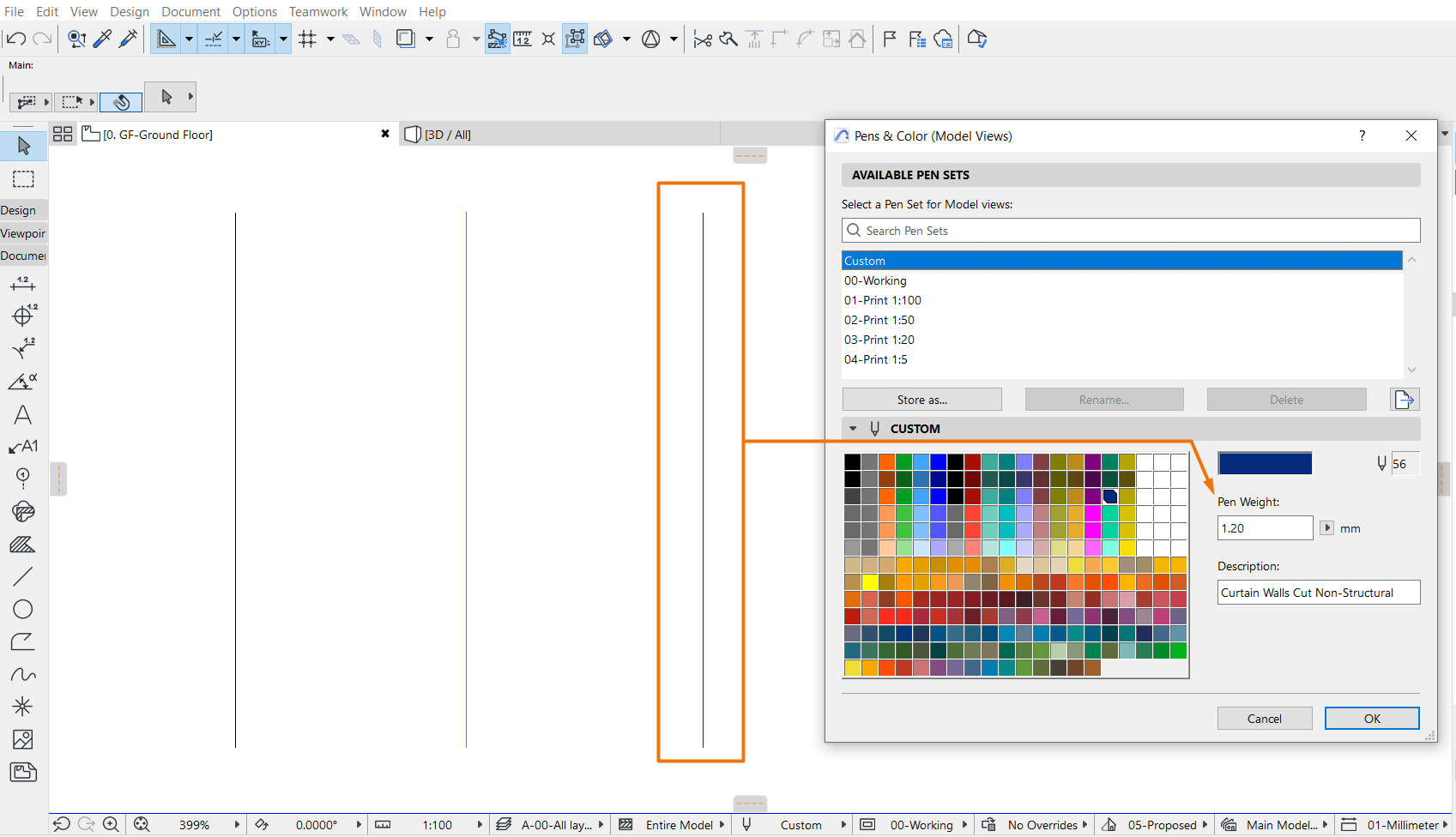

No seu projeto, você está usando diferentes Canetas com diferentes Espessuras das Canetas para representar suas plantas 2D, mas todas as linhas do projeto são exibidas com a mesma espessura tanto no Mapa de Projeto quanto no Mapa de Vistas.
Solução
Para visualizar a espessura correta das linhas ao trabalhar no Mapa de Projeto ou no Mapa de Vistas:

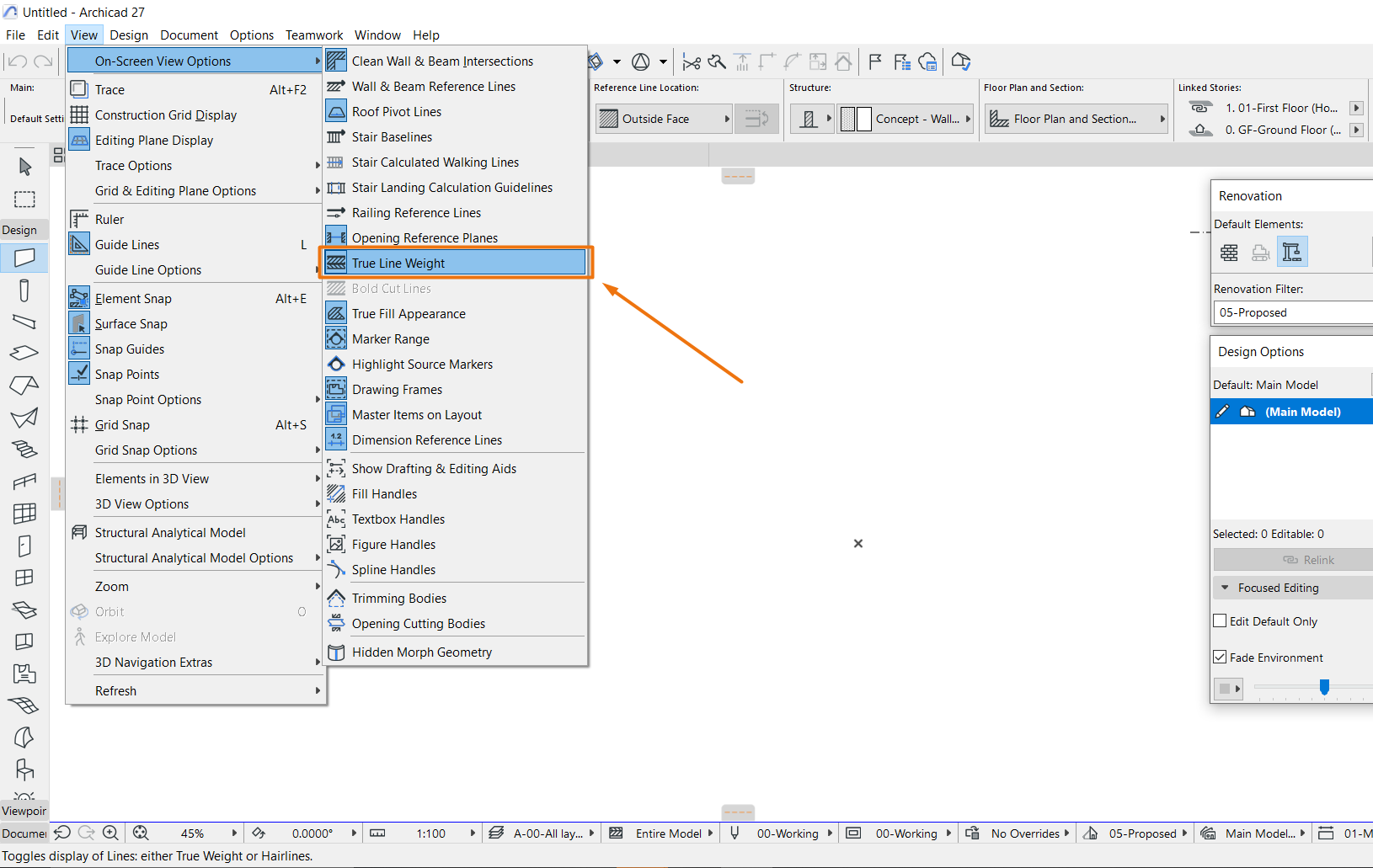

1. Acesse Visualização > Opções de Visualização na Tela > Espessura Real da Linha.
2. Clique uma vez nessa opção. Quando ativa, ela ficará destacada em azul.

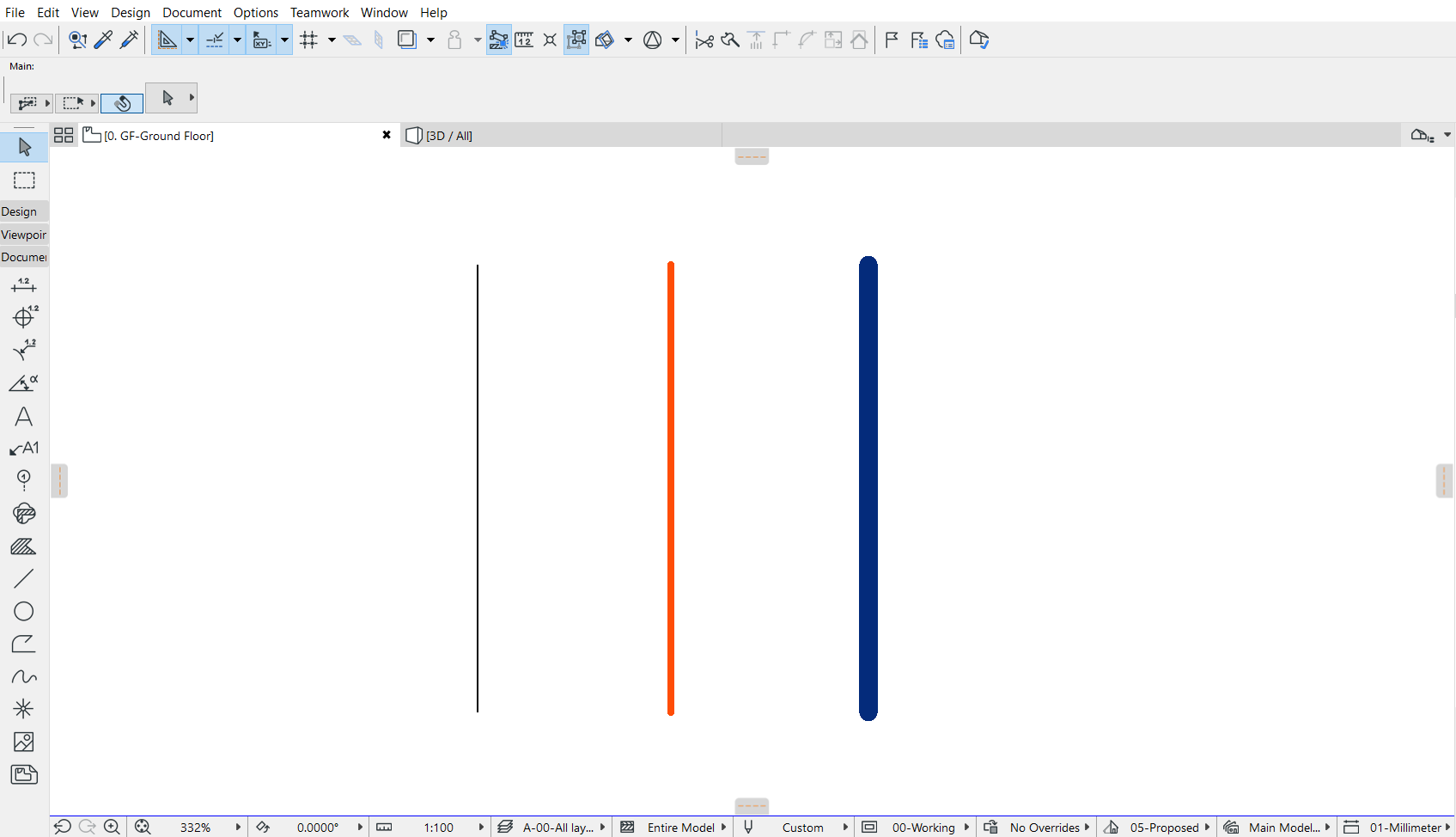

3. As linhas agora serão exibidas com a espessura correta, proporcional à Escala da Visualização.

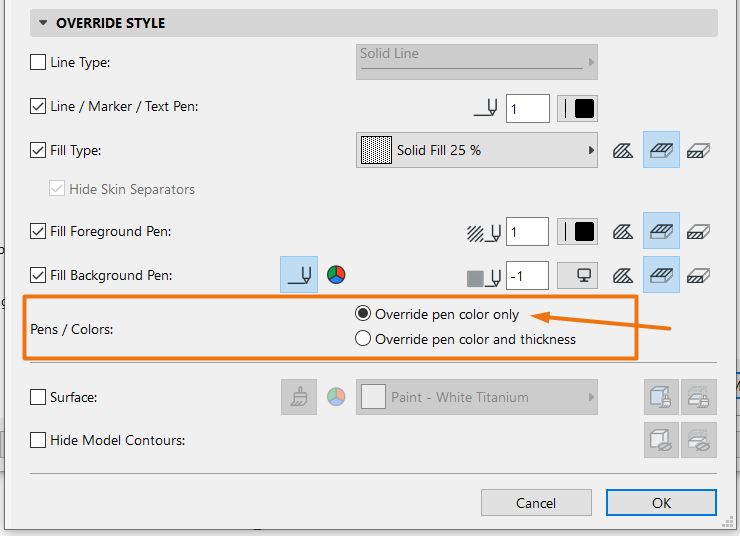

Dica: Se você estiver usando Sobreposições Gráficas para alterar a cor das canetas das suas linhas, mas quiser manter diferentes Espessuras das Canetas, ative a opção Sobrepor apenas a cor da caneta nas definições da sua Regra de Sobreposição Gráfica.
