Criando tipos de linha personalizados – erros comuns para evitar

Descrição do problema

Este artigo explica por que um padrão de tipo de linha personalizado pode não ser colado corretamente na caixa de padrão no Archicad e como criar um padrão de linha personalizado válido usando ferramentas suportadas.

Solução

Ao definir um tipo de linha personalizado no Archicad, apenas a Ferramenta Linha e Ferramenta Arco/Círculo podem ser usadas para criar um padrão 2D válido. A Ferramenta Polilinha e Ferramenta Spline não são suportadas para criar componentes de tipo de linha e não serão coladas corretamente na caixa de padrão.

Para criar um padrão de tipo de linha personalizado usando formas não suportadas, converta-as em linhas e arcos da seguinte forma:

1. Desenhe a forma usando a Ferramenta Polilinha ou Ferramenta Spline.
2. Selecione a Ferramenta Linha.
3. Use a Vara Mágica para rastrear a forma. Isso cria um padrão equivalente usando apenas linhas e arcos.
4. Apague a polilinha ou spline original.

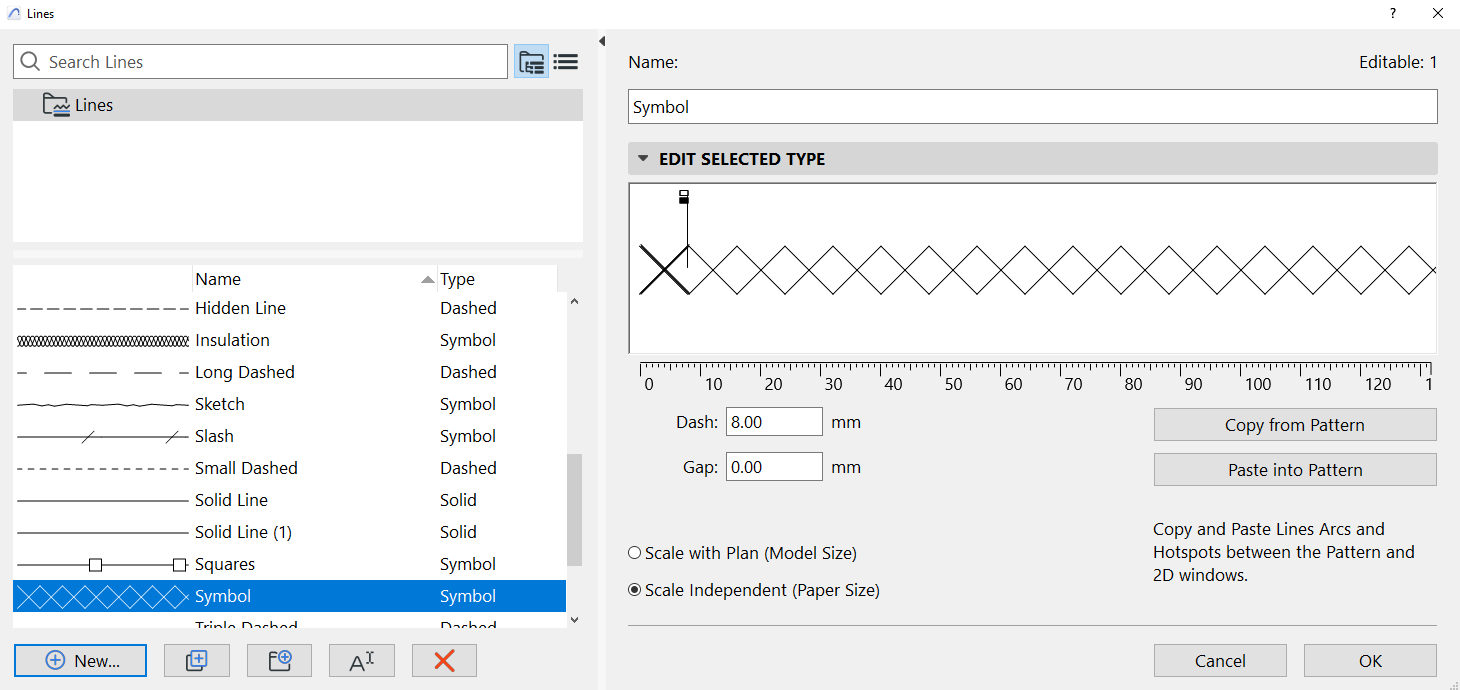

5. Copie e cole as linhas e arcos restantes na caixa de padrão de tipo de linha personalizado .

Dica: Para mais detalhes sobre a Ferramenta Linha, consulte Definições de ferramentas tipo linha.
