Descrição do problema
Sua visualização de Elevação/Corte é exibida em um fundo totalmente cinza, os níveis de piso estão em falta e, quando colocada em um leiaute, aparece em branco. Também pode ser que você não consiga selecionar elementos na Elevação.
Solução

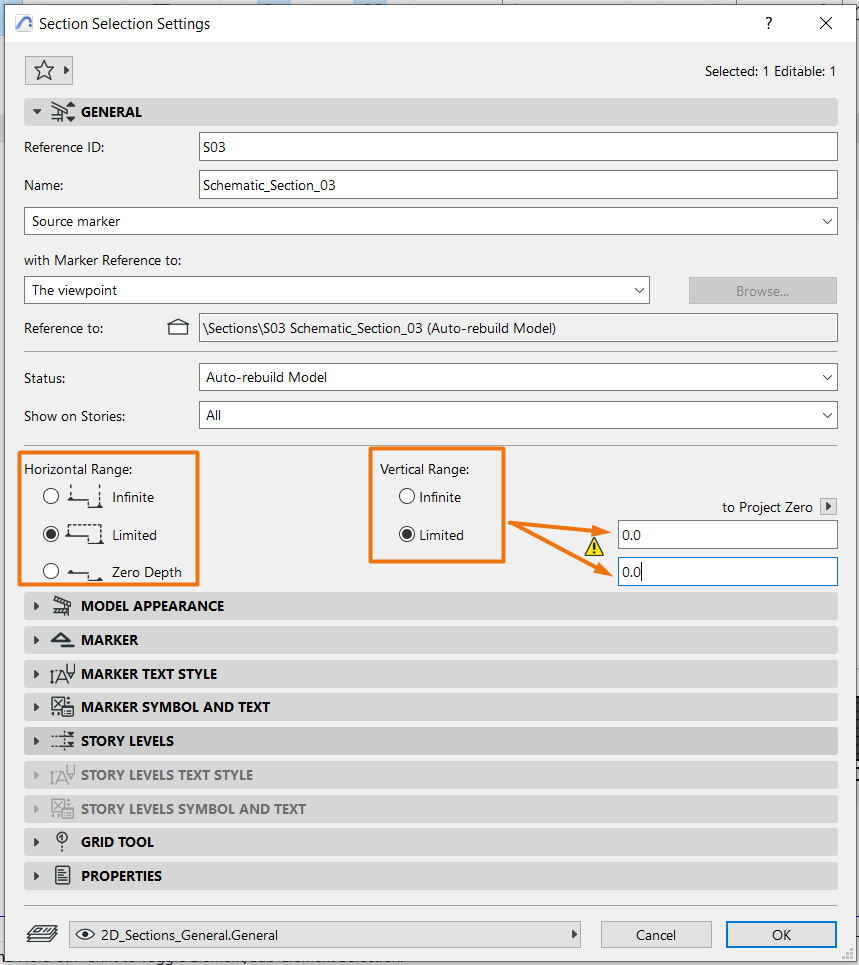

Esse problema geralmente é causado pelo Limite Vertical do ponto de vista, que você pode editar nas definições de Corte ou de Elevação. Se o Limite Vertical estiver definido como Limitado e os dois valores de elevação forem iguais (por exemplo, ambos 0) ou definirem de outro modo um intervalo de altura zero, a visualização pode aparecer cinza e em branco.
- Abra o diálogo Definições de Elevação/Corte.
- Expanda a aba Geral do diálogo
Na seção Limite Vertical, experimente as seguintes opções:
Opção 1: altere o Limite Vertical para Infinito.
Opção 2: mantenha o Limite Vertical definido como Limitado e defina diferentes valores de elevação para o topo e a base do intervalo. Esses valores podem ser medidos a partir de diferentes níveis de referência, como a Cota Zero ou um Piso. Certifique-se de que o intervalo definido realmente abranja a geometria do modelo que você deseja mostrar.

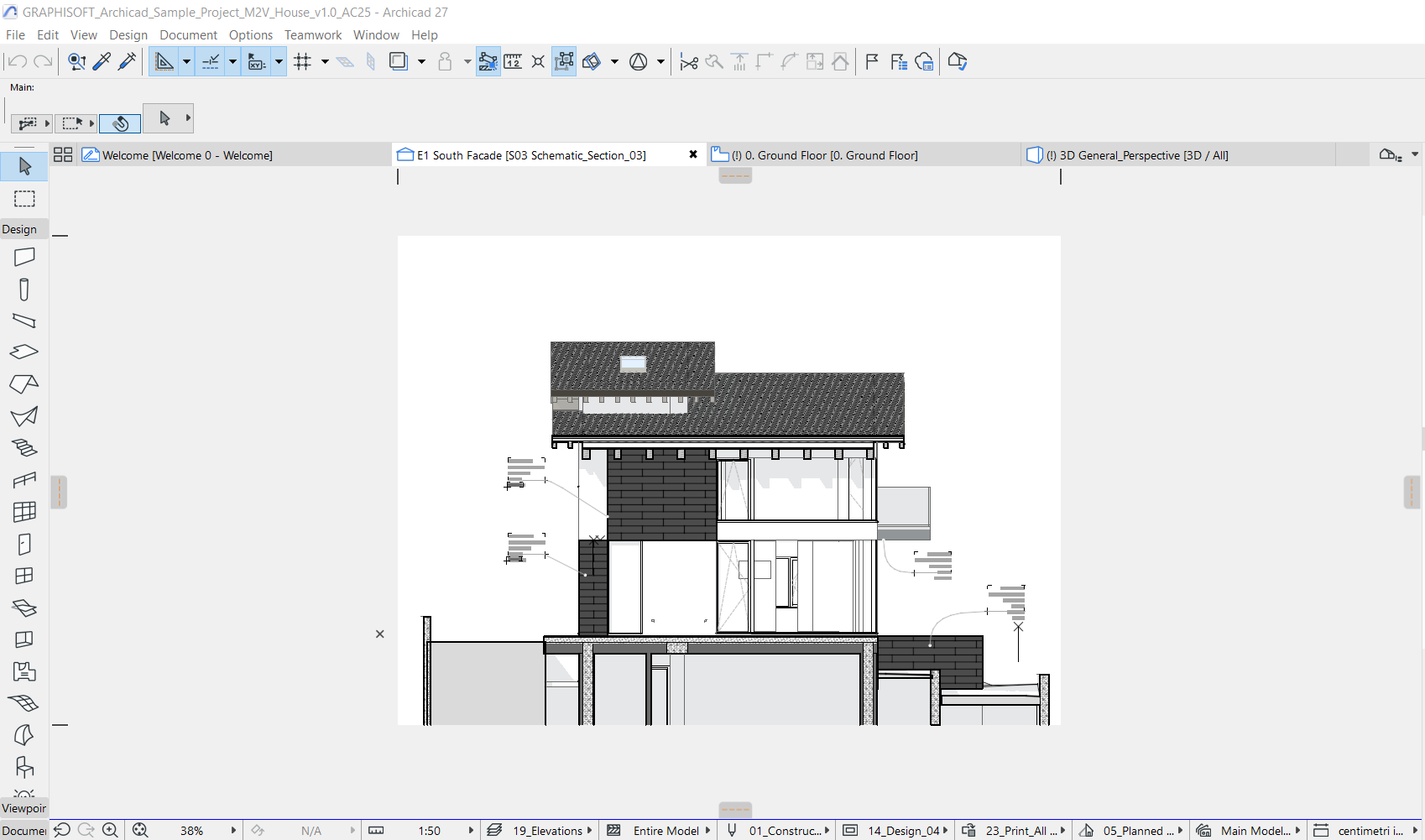

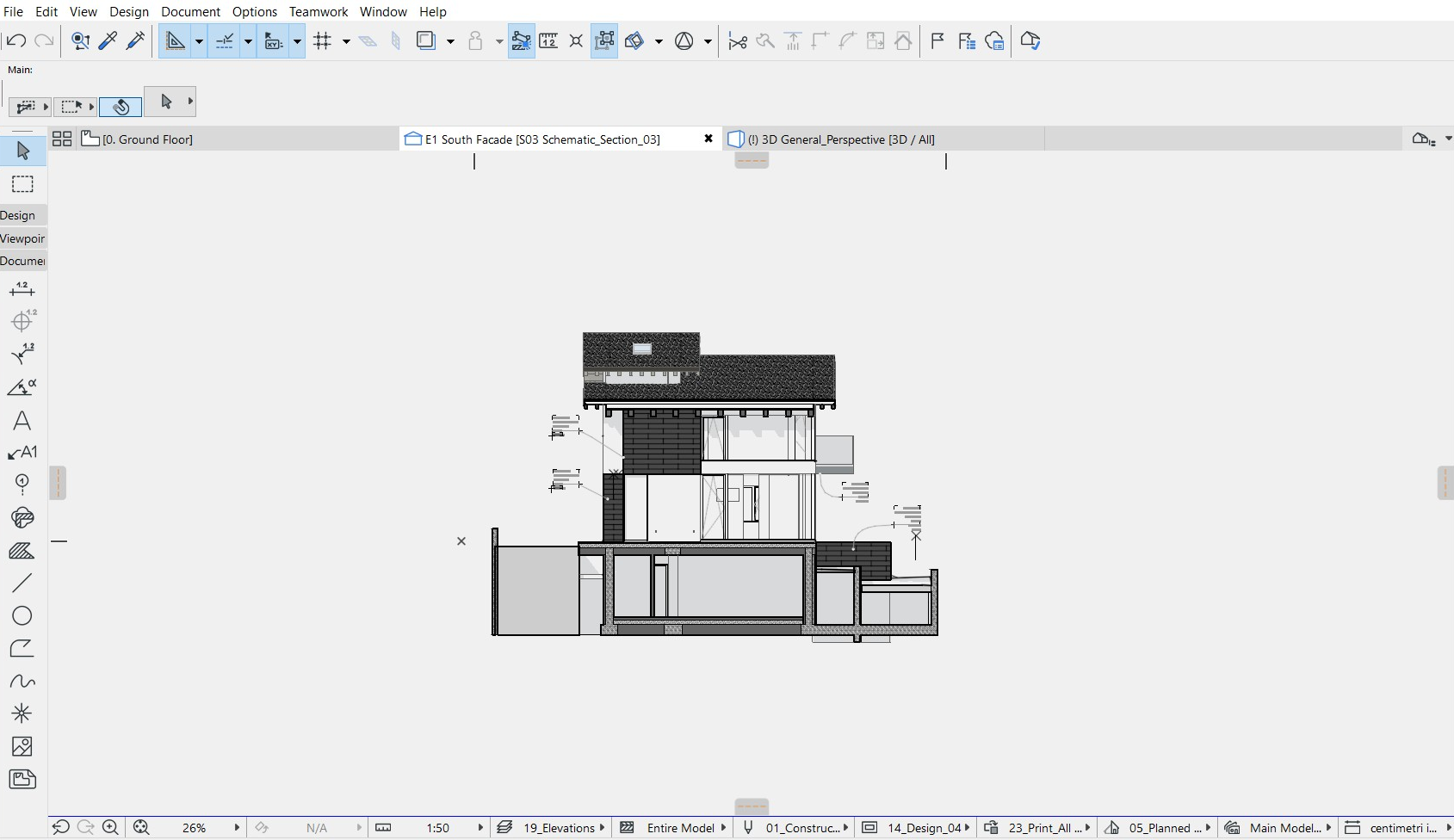

Dica: Se a visualização ainda parecer vazia depois de corrigir o intervalo, use o zoom de ajuste ou atualize a visualização colocada no leiaute para que o conteúdo seja atualizado.
