As linhas de abertura de portas e janelas não aparecem nos mapas

Descrição do problema

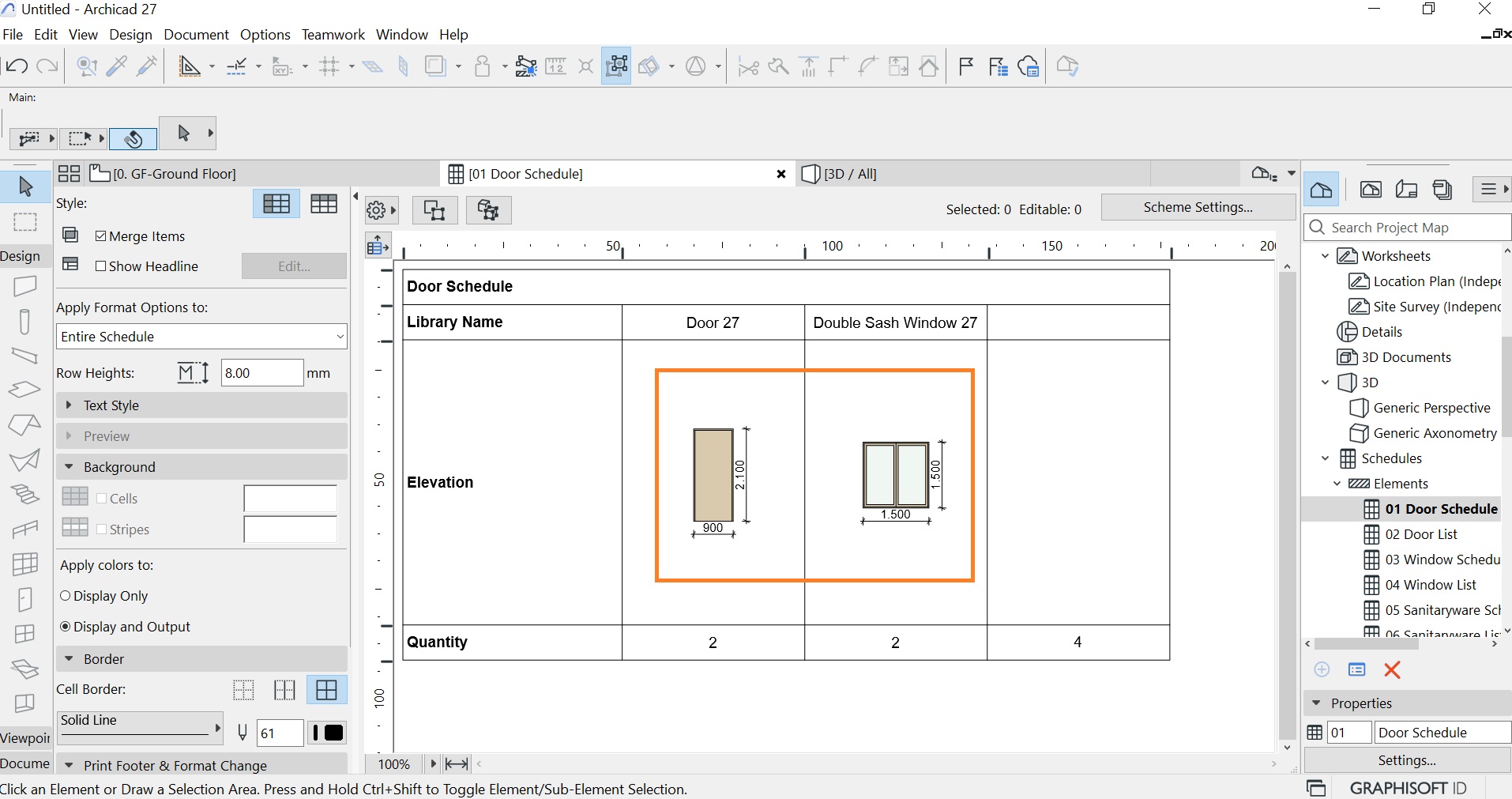

Você quer que as linhas das aberturas de portas e janelas apareçam nas ilustrações do mapa, mas elas estão faltando no momento.

Solução

A localização da opção Linha de Abertura em 3D depende do sistema de biblioteca que você está usando.

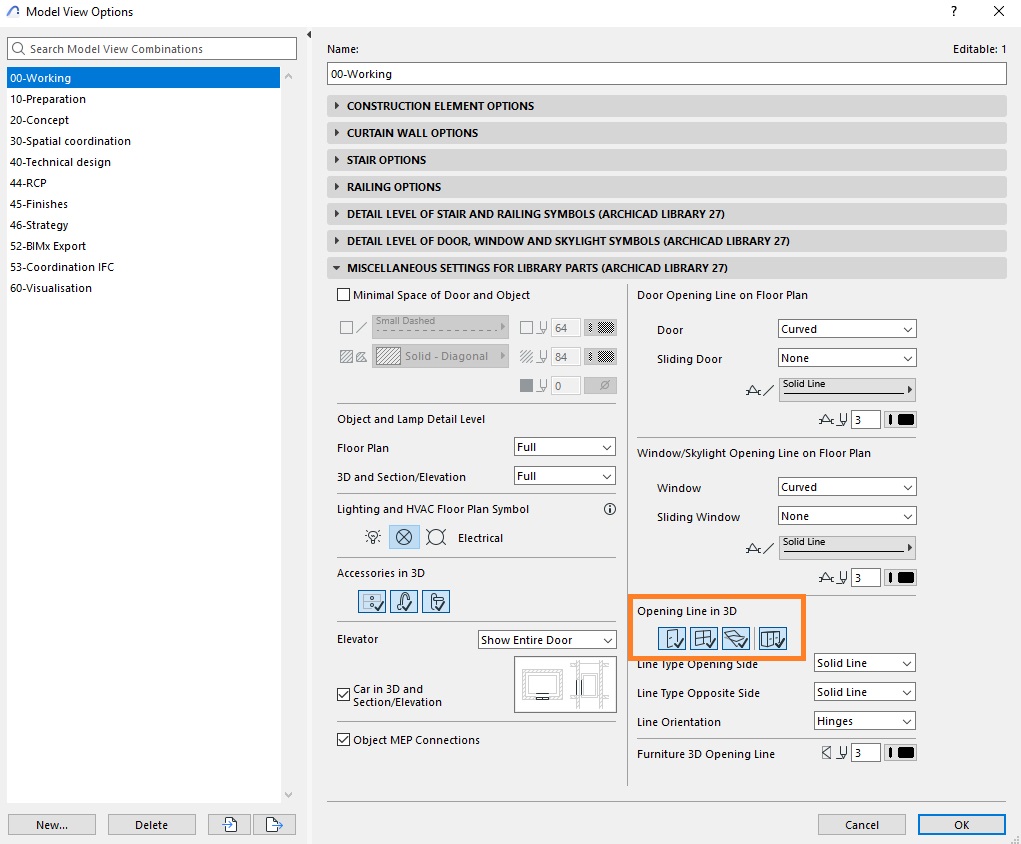

Para a Biblioteca Monolith

1. Acesse Modelagem > Vista do Modelo > Opções de Visualização do Modelo.
2. Expanda a aba Definições Diversas para Itens da Biblioteca.
3. Na seção Linha de Abertura em 3D, clique nos ícones de Portas e Janelas para ativar esta opção.

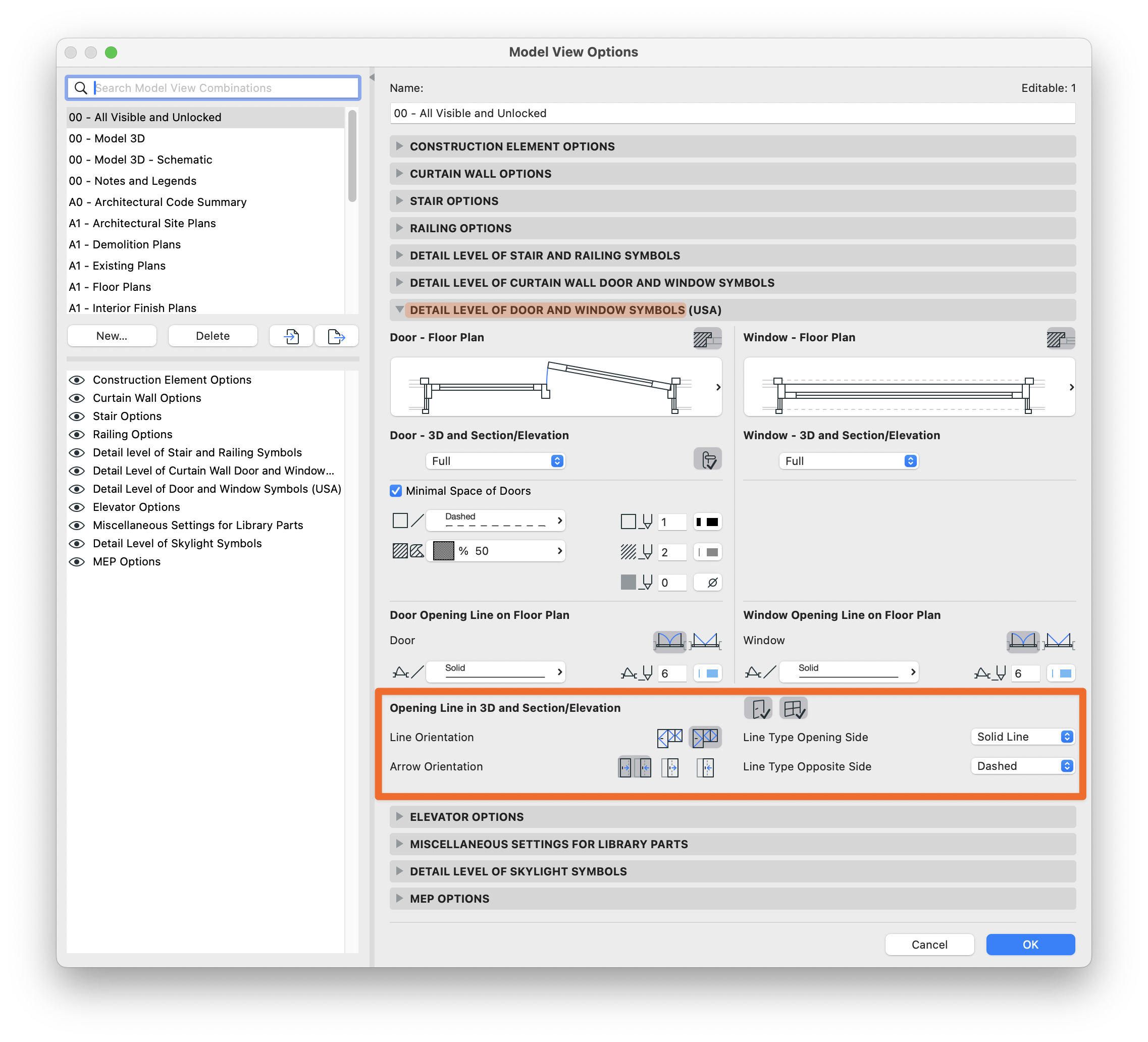

Para a Biblioteca Global (Archicad 28 e posteriores)

1. Acesse Modelagem > Vista do Modelo > Opções de Visualização do Modelo.
2. Expanda a aba Nível de Detalhes dos símbolos de Portas e Janelas.
3. Na seção Opening Line in 3D and Section/Elevation, clique nos ícones de Portas e Janelas para ativar esta opção.

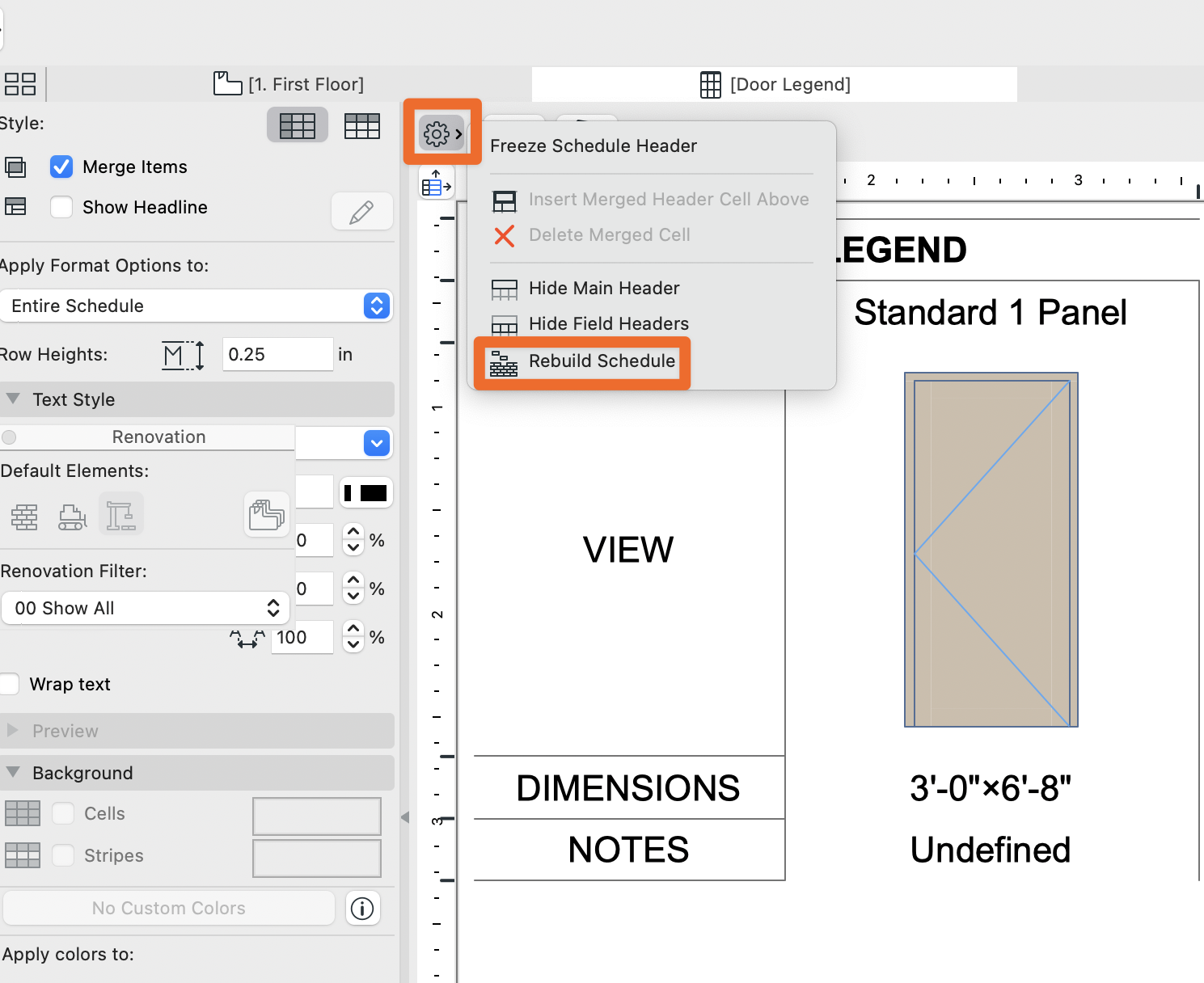

Finalize o mapa

1. Volte ao seu mapa.
2. Clique em Reconstruir Mapa para exibir as linhas das aberturas.

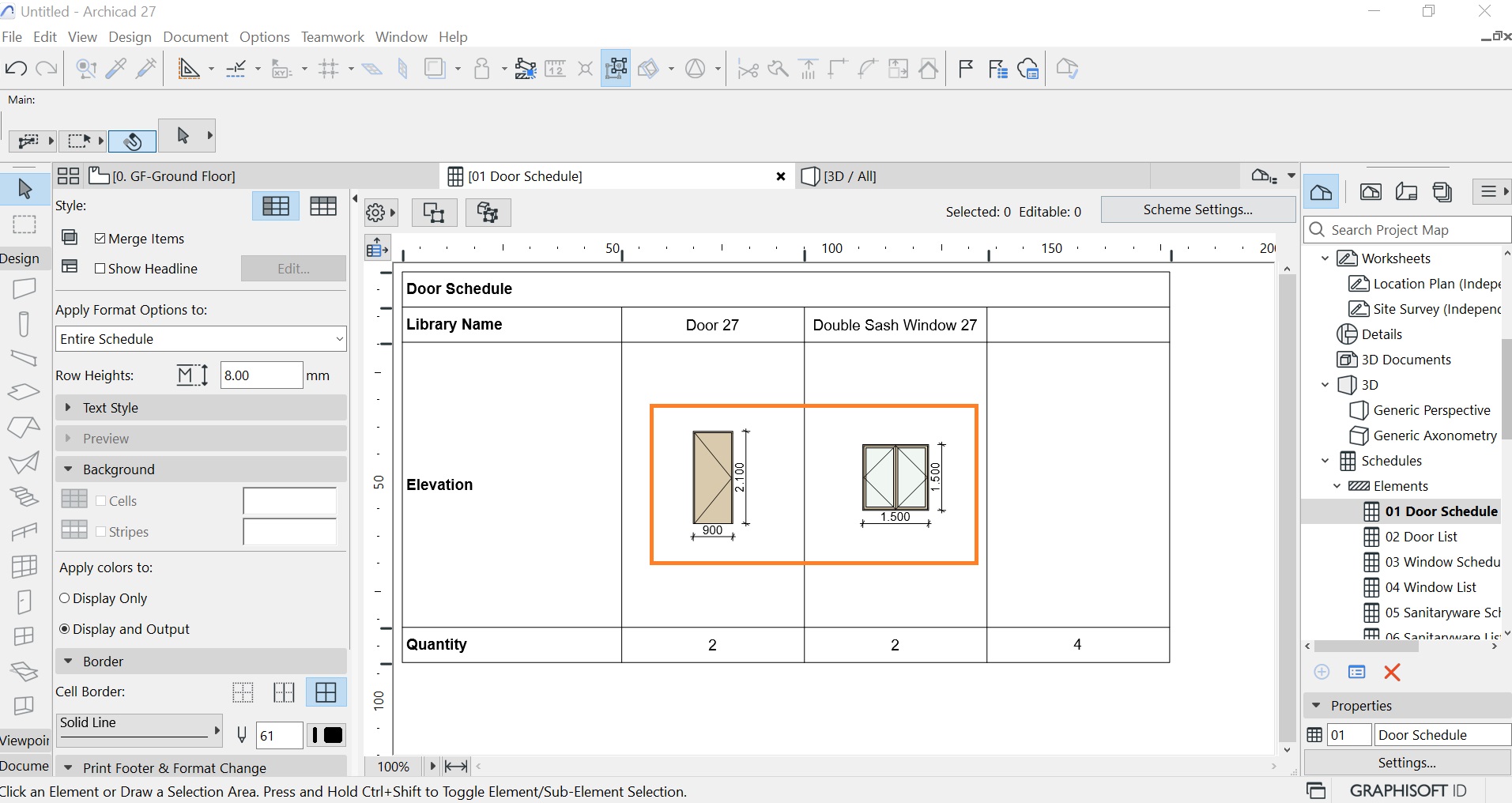

As linhas das aberturas devem aparecer agora, como mostrado abaixo:
