Descrição do problema

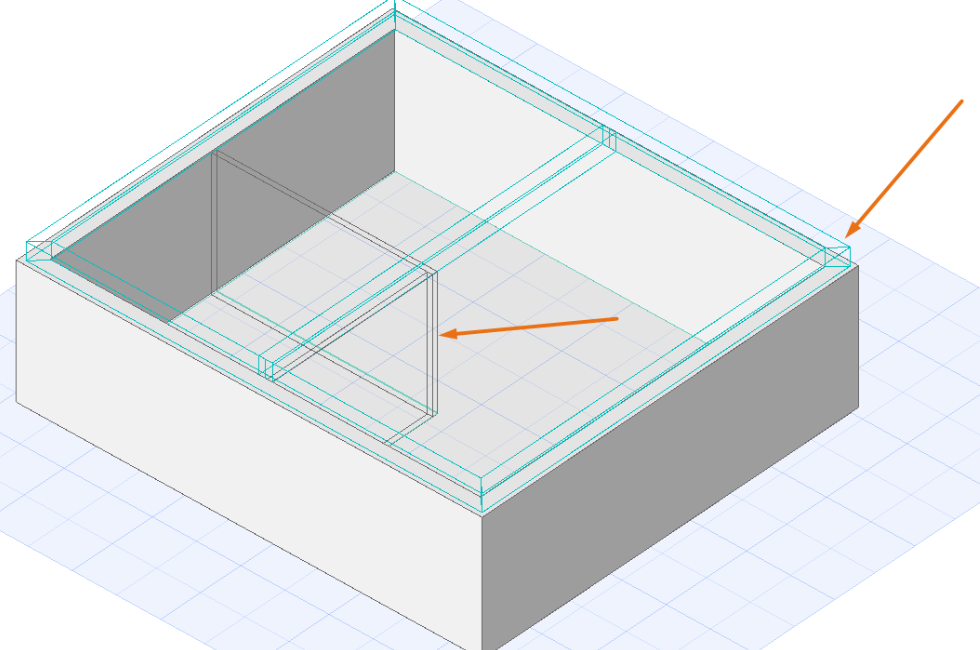

Alguns elementos do seu modelo adotaram uma aparência transparente na visualização 3D, ou apenas seus contornos estão visíveis.
Solução
Veja a seguir algumas causas possíveis para este problema:
Camadas definidas como Modelo Estrutural
- Acesse a caixa de diálogo Camadas Documentação > Camadas > Opções de Camada.
- Verifique em qual camada estão os elementos no modelo estrutural/transparentes.
Localize a camada dos elementos na sua lista de camadas.

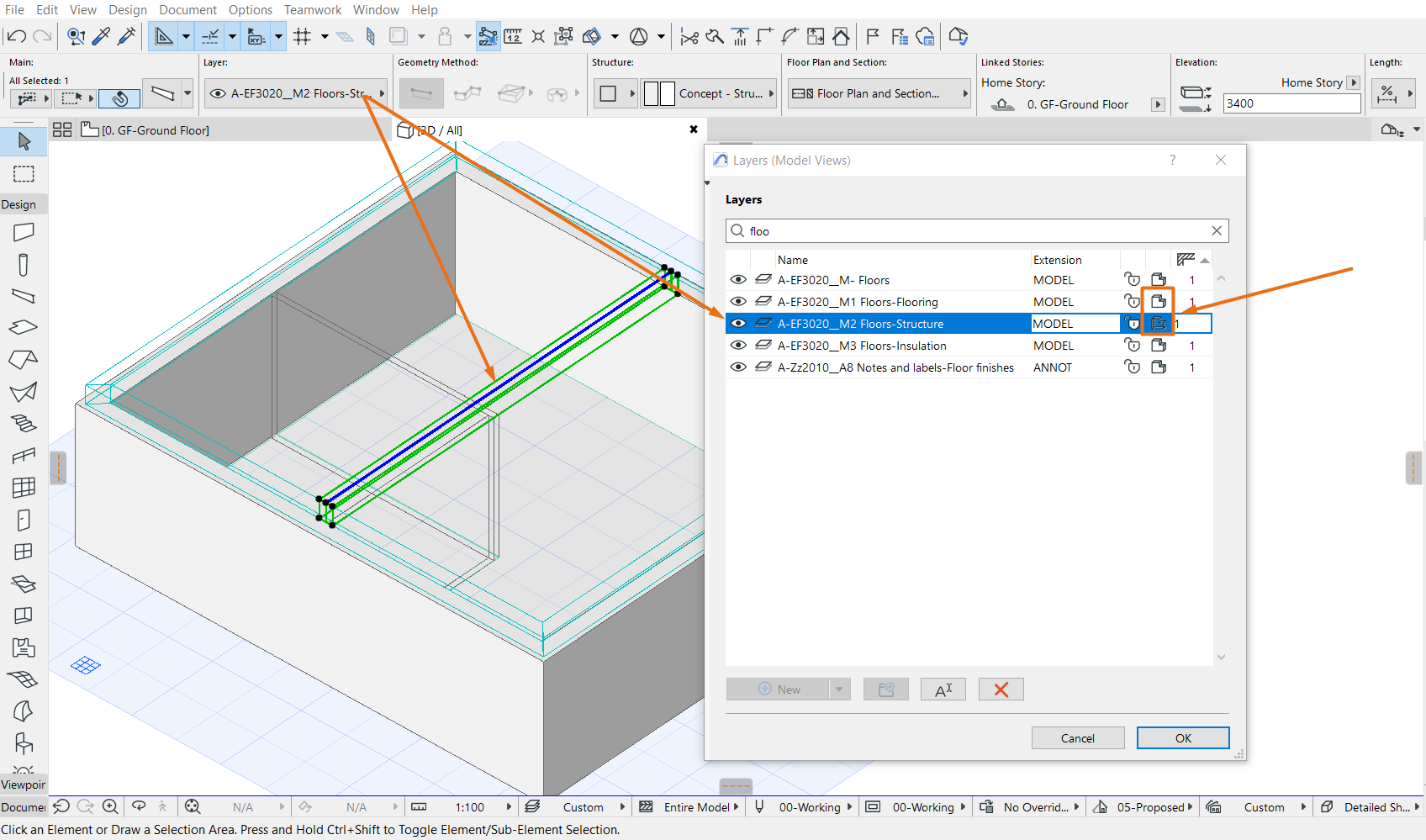

- À direita do nome da camada, você encontrará o ícone de renderização
- Há 2 definições disponíveis: Sólido e Modelo Estrutural.

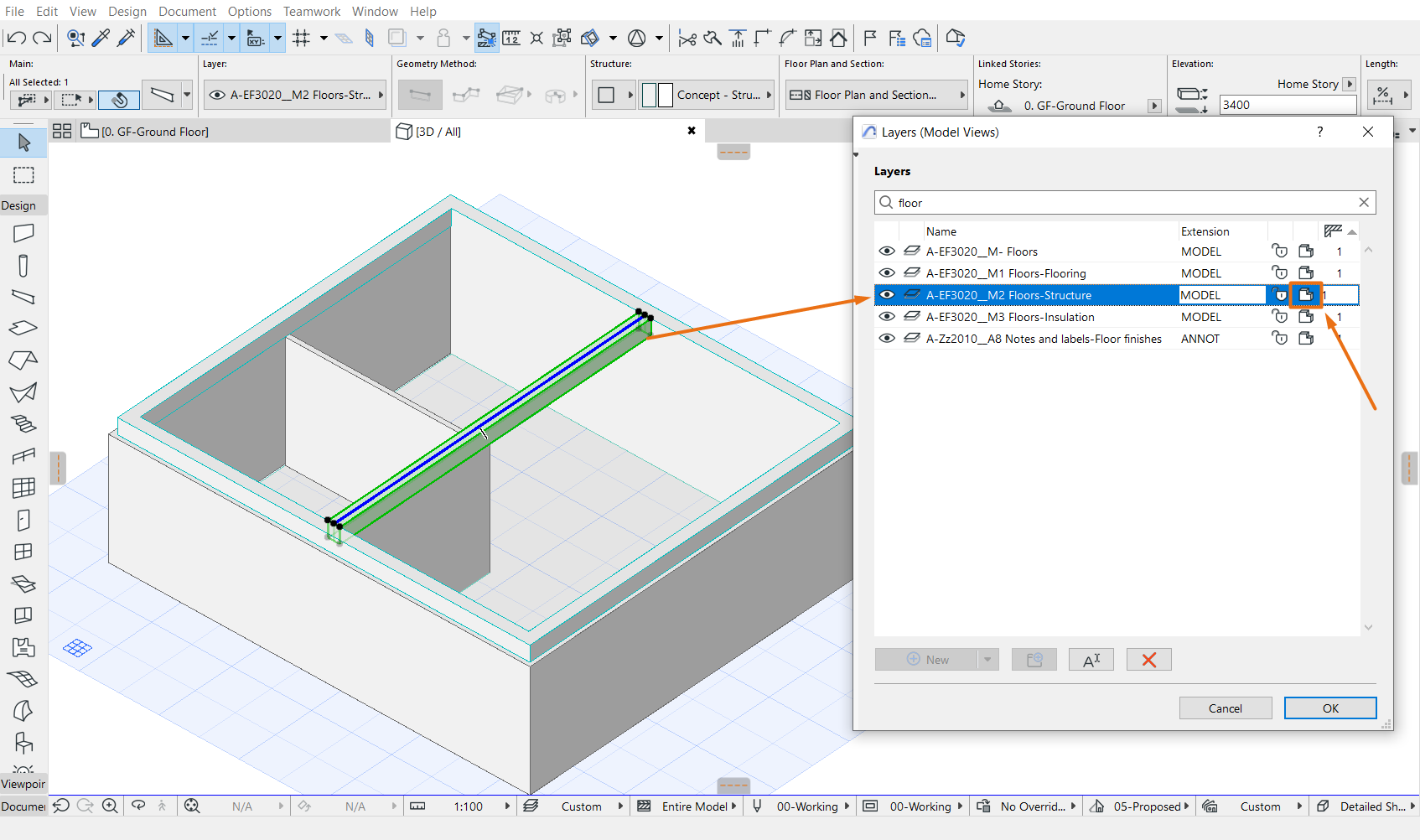

- Clique uma vez no ícone de renderização para alternar o estado de Modelo Estrutural para Sólido.

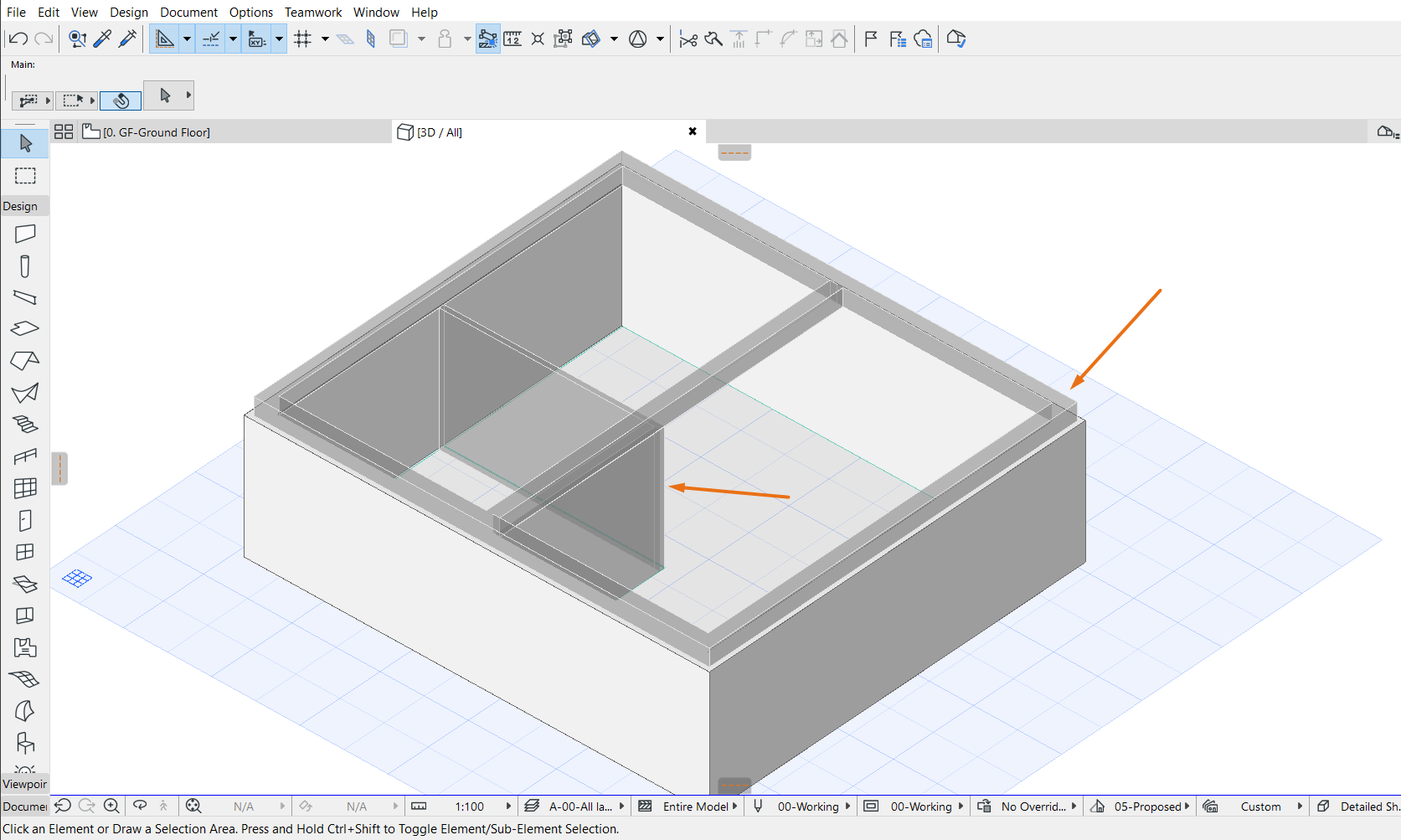

A opção Dissipar Ambiente está ativa na paleta Opções de Projeto:

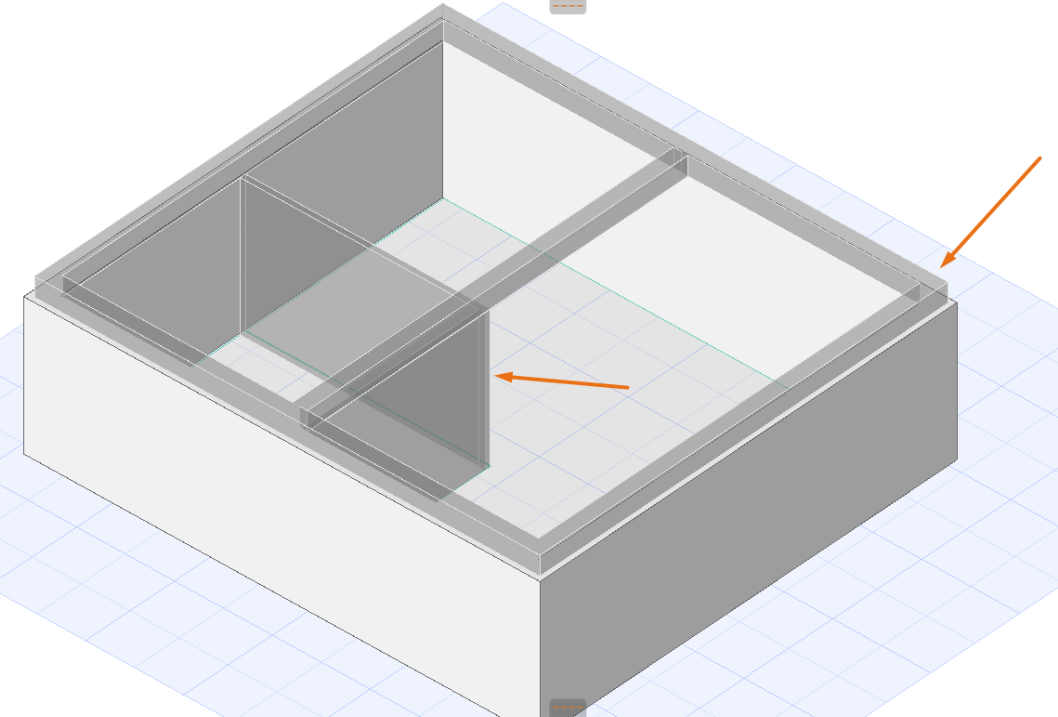

Ao trabalhar com Opções de Projeto, é possível ativar uma definição que altera a aparência dos elementos para ajudar a distinguir se você está trabalhando em uma Opção ou no Modelo Principal.
Para desativá-la:
- Acesse Janelas > Paletas > Opções de Projeto para abrir a paleta Opções de Projeto.

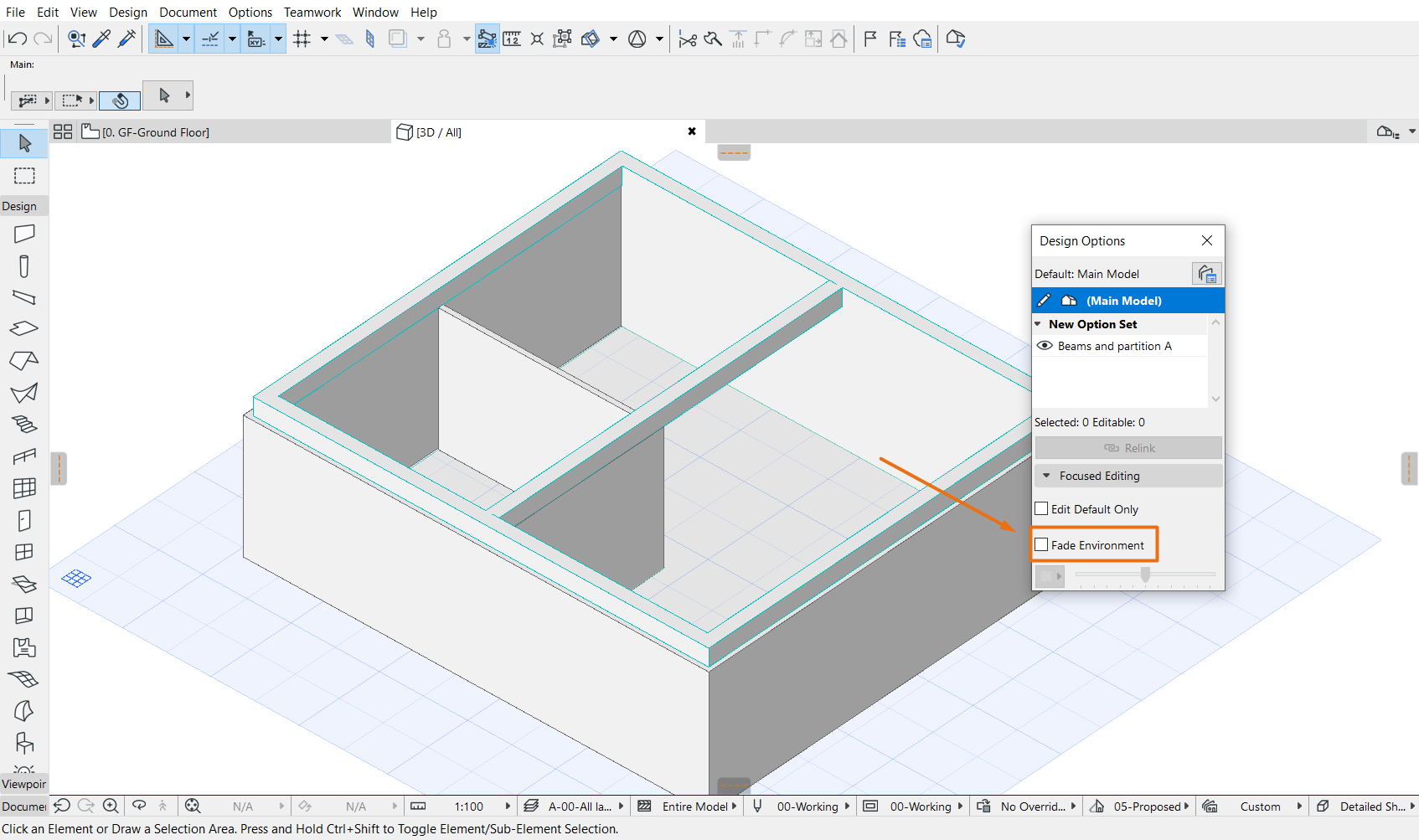

- Desmarque Dissipar Ambiente na paleta Opções de Projeto.
Nota: Depois que você Aceitar & Agrupar uma Opção de Projeto no Modelo Principal, a visualização 3D dos elementos voltará ao normal.
