Por que as zonas não aparecem nas minhas vistas de corte?

Descrição do problema

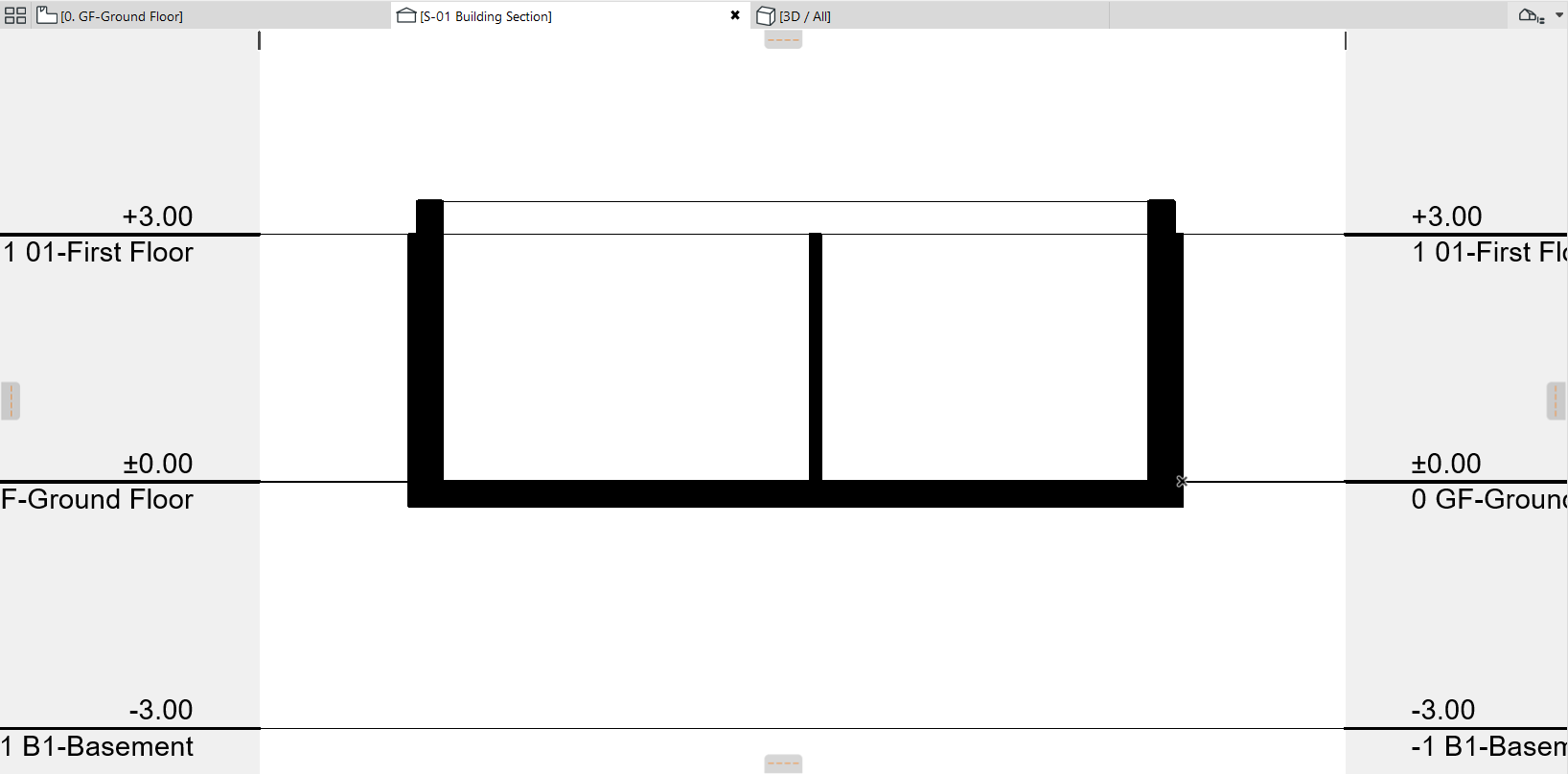

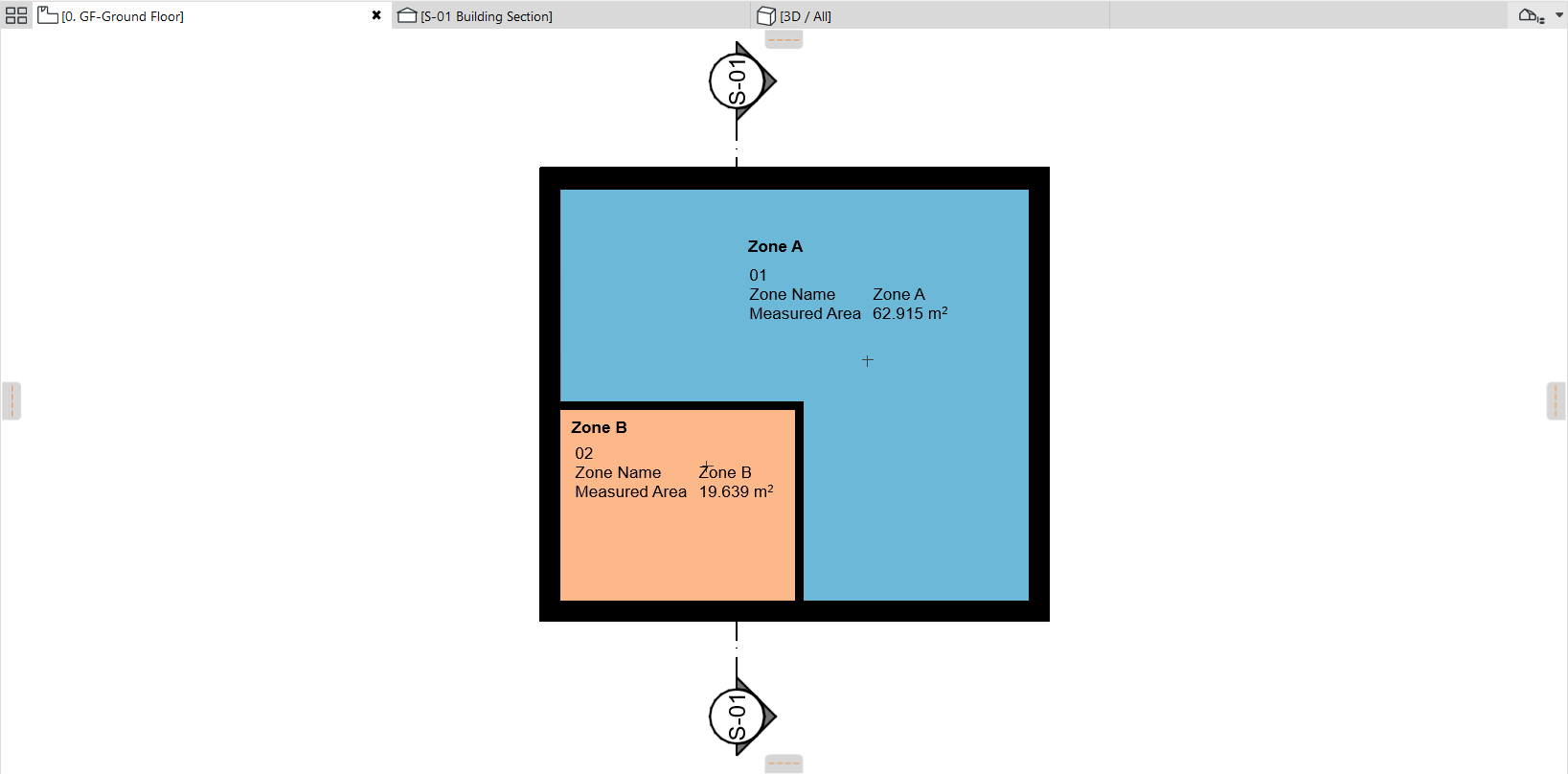

As Zonas estão visíveis na planta, mas não aparecem nas vistas de Elevação ou de Corte.

Solução

Verifique as causas comuns a seguir.

Preferências do Projeto

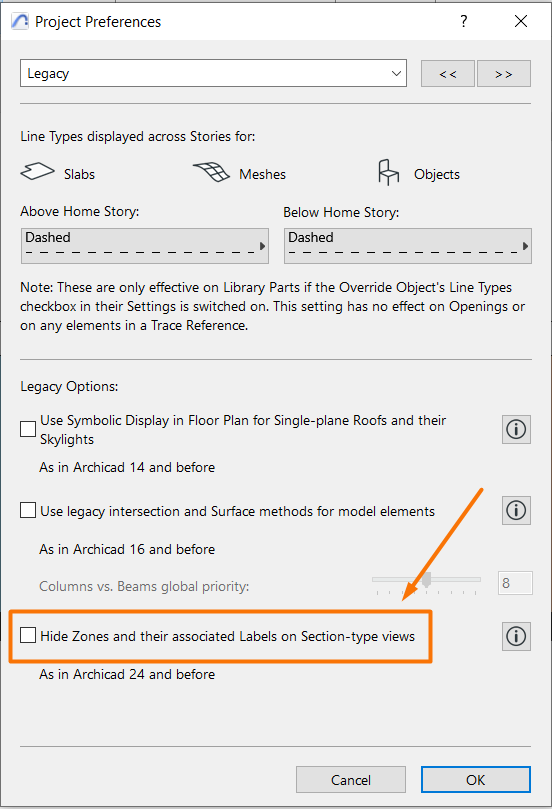

1. Acesse Opções > Preferências do Projeto > Herança.

2. Desmarque Esconder Zonas e seus Rótulos associados em vistas do tipo Corte.

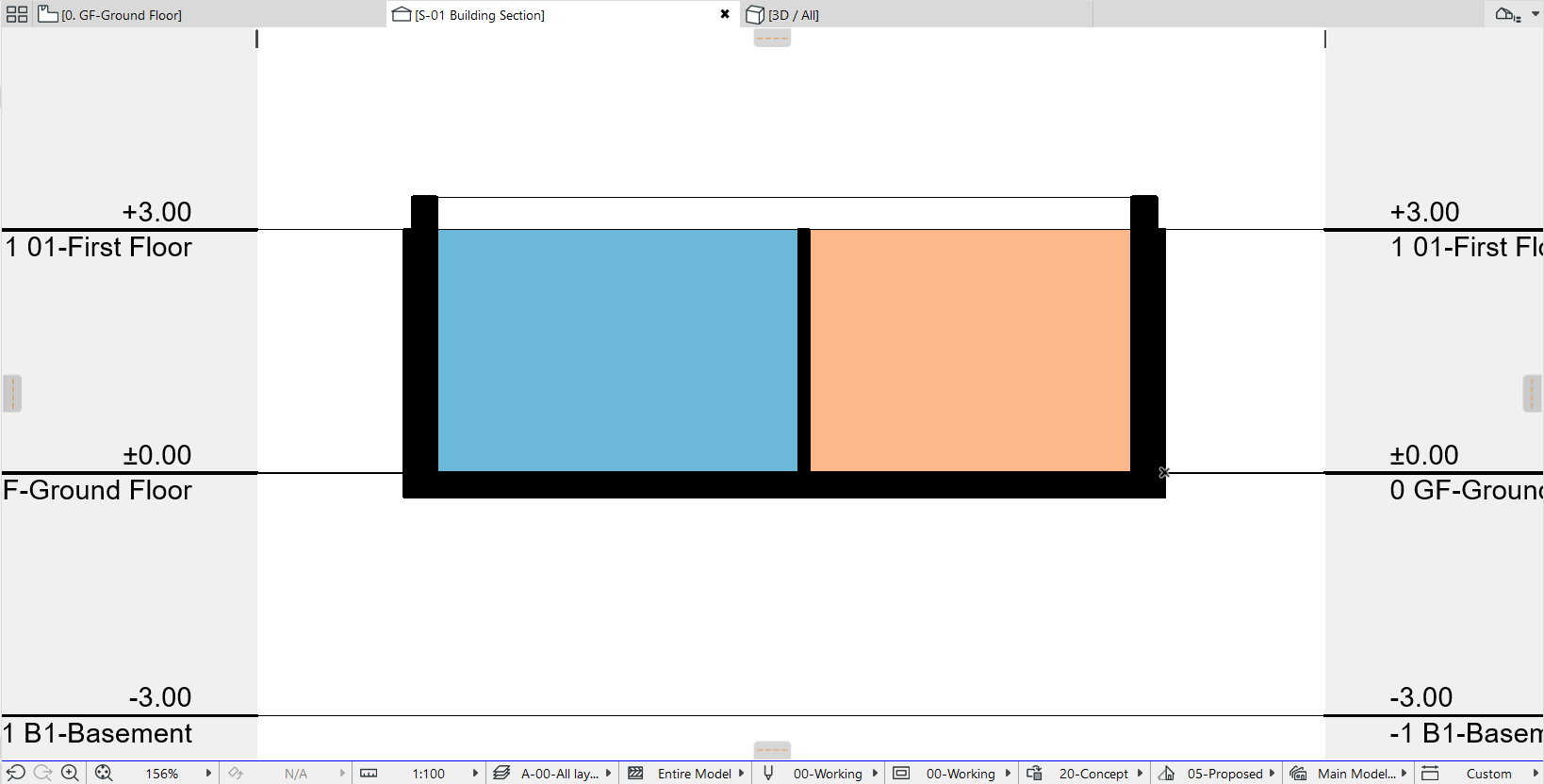

3. Abra suas vistas de Elevação e de Corte e verifique se as Zonas estão visíveis.



Combinações de Camadas

1. Identifique a Camada atribuída às suas Zonas.

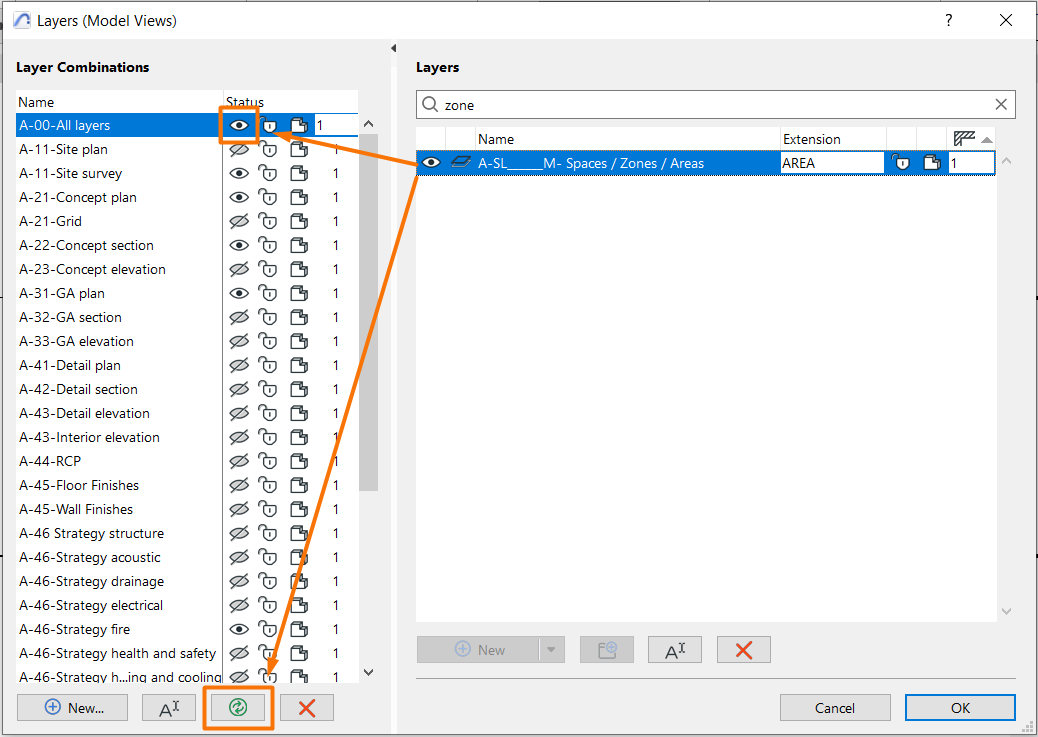

2. Acesse Documentação > Camadas > Camadas (Visualizações do Modelo).
3. Selecione a Combinação de Camadas usada pelas suas vistas de Elevação/Corte.
4. Localize a camada da Zona e defina sua visibilidade como Mostrar (ícone de olho).
5. Clique em Atualizar para salvar a Combinação de Camadas.

Filtro de Renovação

Se o Estado de Renovação de uma Zona for A Demolir, o filtro ativo pode esconder as Zonas.

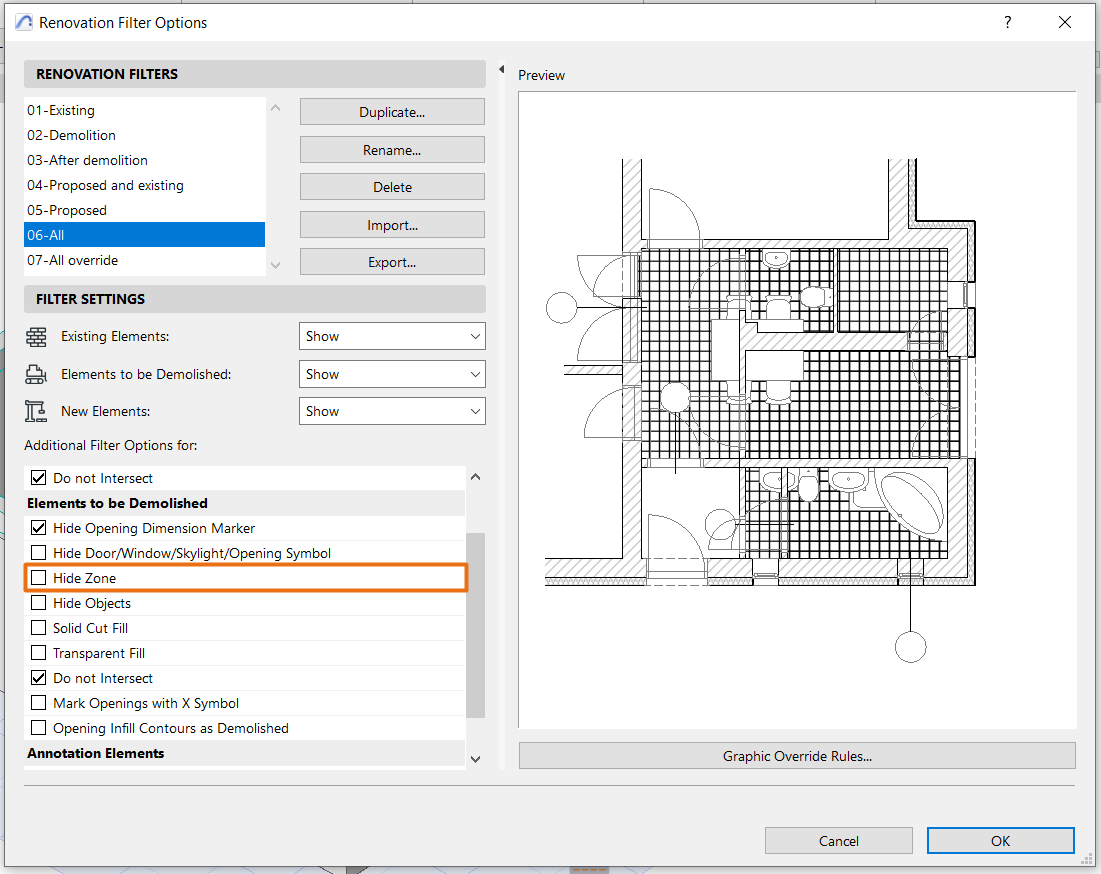

1. Abra o diálogo Definições de Filtro de Renovação.
2. Na seção Opções Adicionais de Filtro > Elementos a Demolir,
3. Desmarque Esconder Zona.
