Objeto de árvore aparece como caixa preta em elevação/corte

Descrição do problema

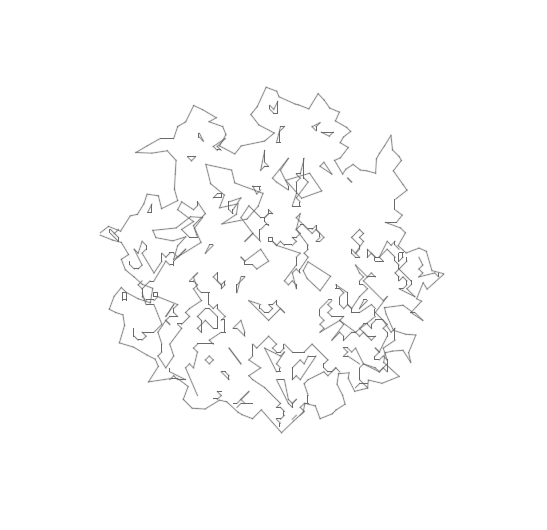

Um objeto 2D de árvore é colocado a partir da Biblioteca do Archicad. Ele está visível na planta e em 3D, mas nos Cortes e Elevações aparece como um retângulo preto/em branco.

Solução

1. Crie uma Camada para mostrar os símbolos de árvore na Planta/Vistas 3D.
2. Crie outra Camada para usar com os símbolos de árvore nas Elevações/Cortes.
3. Crie uma  Combinação de Camadas para ser usada apenas nas Elevações/Cortes.
4. Nessa combinação, Altere o estado da  Camada para Esconder os símbolos da Planta/Vista 3D.
5. Abra sua vista de Corte ou Elevação e aplique essa nova Combinação de Camadas.
6. Permaneça nessa vista e ative a Ferramenta Objeto

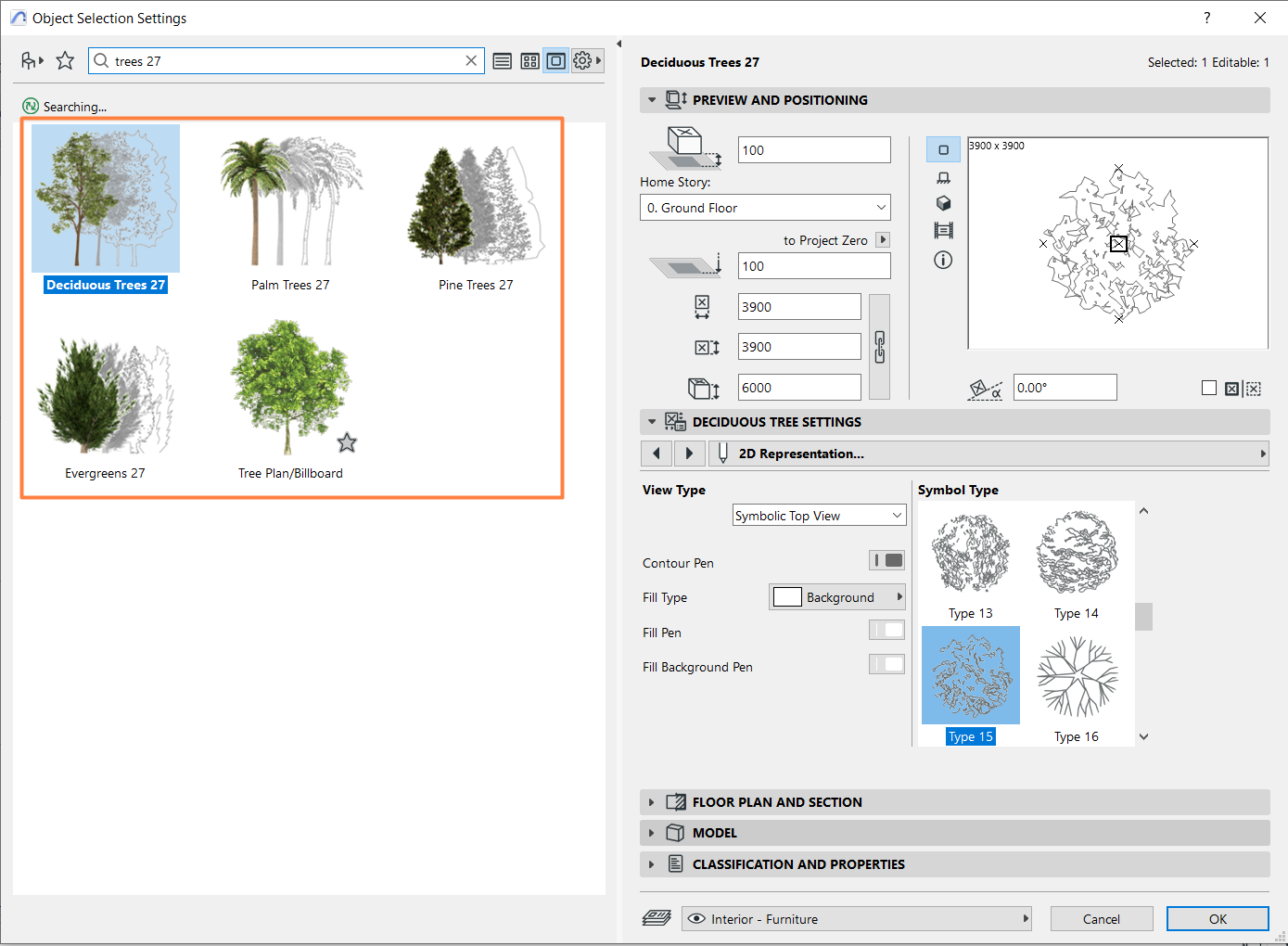

   • No diálogo Definições de Objeto, selecione um dos objetos de árvore da biblioteca e, nas definições, acesse Deciduous Tree Settings > Representação 2D.

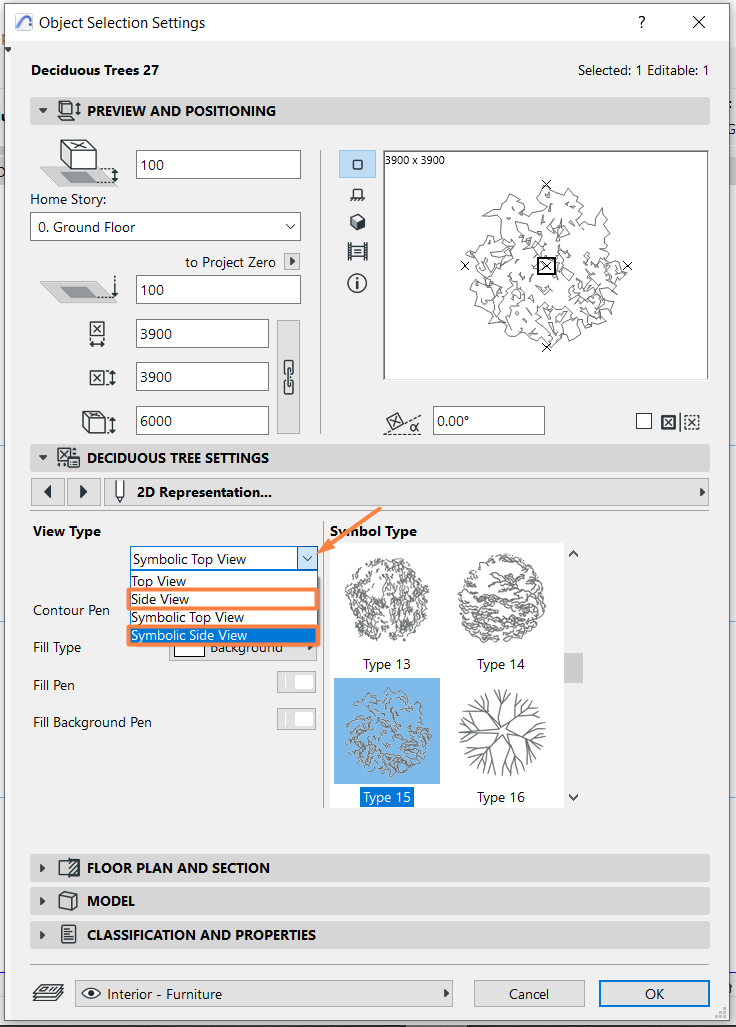

   • Em Tipo de Vista, expanda a lista e escolha Alçado ou Alçado Simbólico
7. Escolha um Tipo de Símbolo conforme necessário
8. Altere a camada do elemento árvore para 'Elevation/Section'.
9. Coloque o símbolo da árvore na vista de Elevação/Corte.
