Descrição

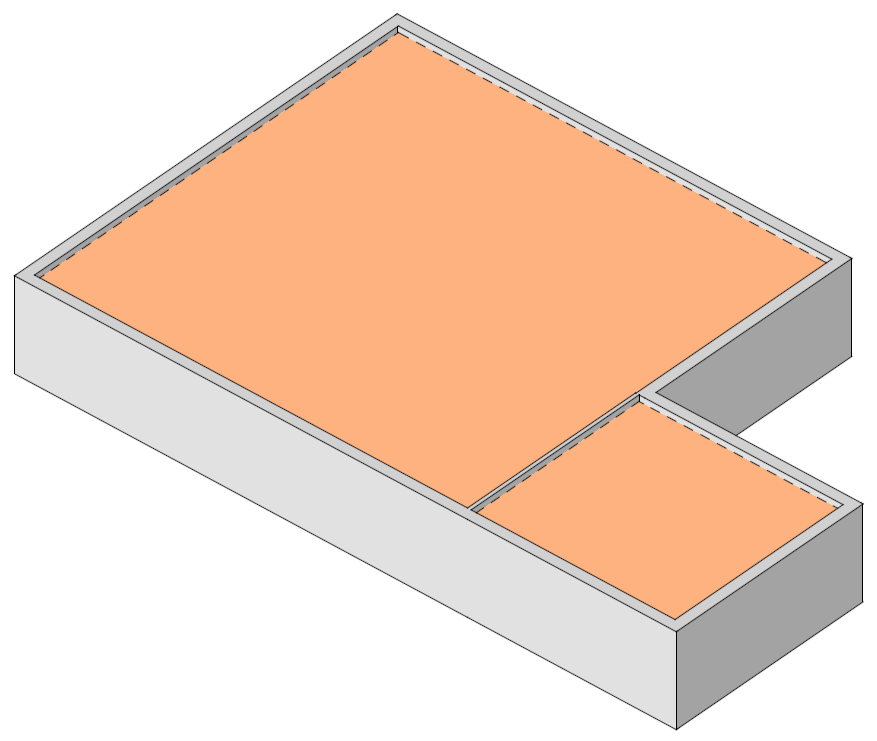

Você criou uma zona, mas ela não está sendo exibida na janela 3D.
Solução
Veja algumas configurações que merecem atenção:
-

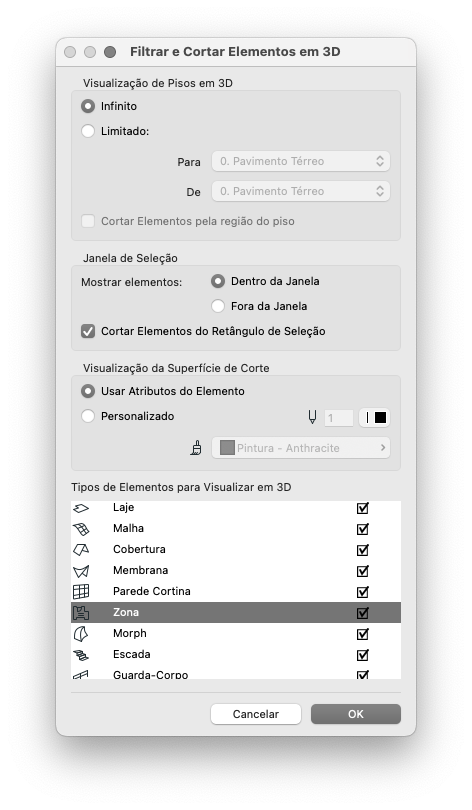

Filtrar e Cortar Elementos em 3D: Por padrão, no Archicad, zonas não estão ativadas em 3D. Para ativar a representação 3D das zonas:
-

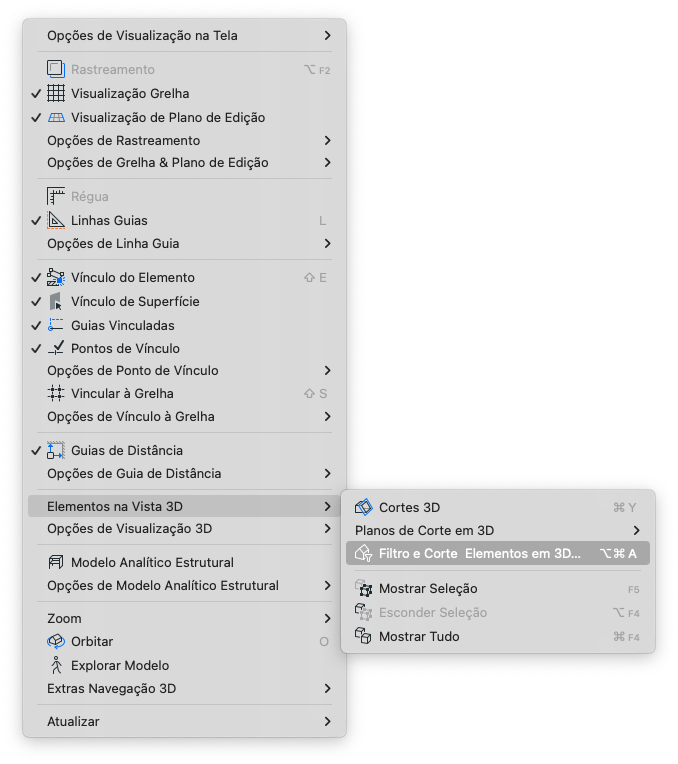

Vá em Visualização > Elementos na Vista 3D > Filtrar e Cortar Elementos em 3D...
- Em Tipos de Elementos para Mostrar em 3D, role a lista para baixo até encontrar Zona.
- Clique na caixa de seleção para exibir zonas nas Vistas 3D.
-
Clique em OK.
-
-

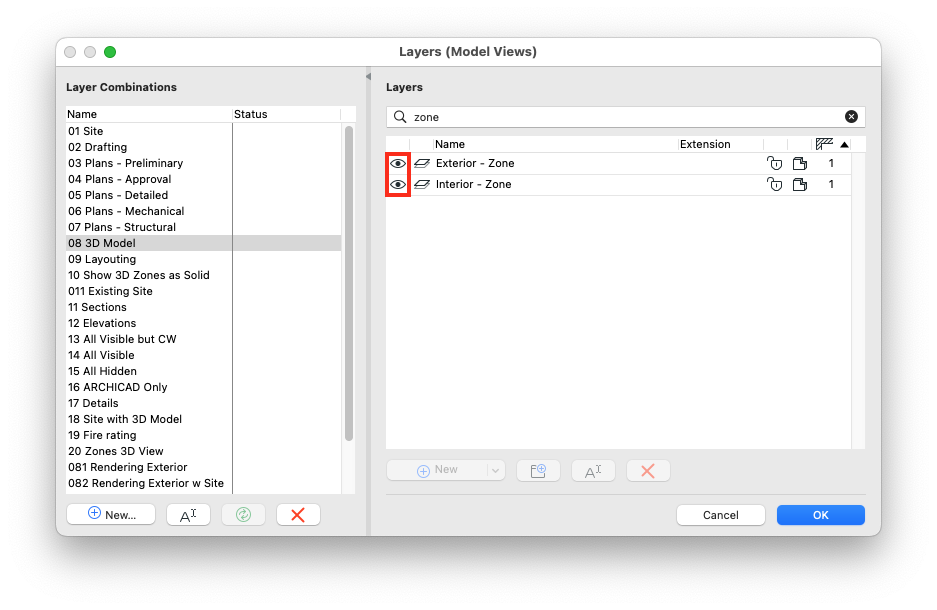

Visibilidade da camada:
-

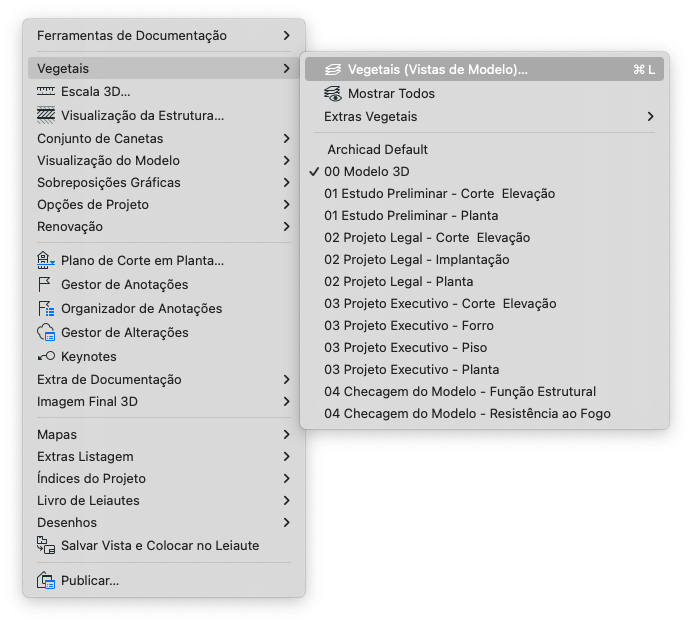

Vá em Documentação > Vegetais > Vegetais (Vistas dos Modelos)... ou abra a janela Configurações da Camada na Barra de Opções Rápidas.
- Confirme que a camada onde estão as zonas estão visíveis na combinação de camadas atual. Se a camada estiver desligada, as zonas não aparecerão na vista 3D.
-
Lembre-se de atualizar a combinação de camadas após tornar a camada visível.
-
-
Sobreposição Gráfica:
Zonas podem ser afetadas por sobreposições gráficas, deixando a superfície 3D transparente, por exemplo. Desative qualquer sobreposição gráfica na Barra de Opções Rápidas para verificar se isso está causando o problema. -

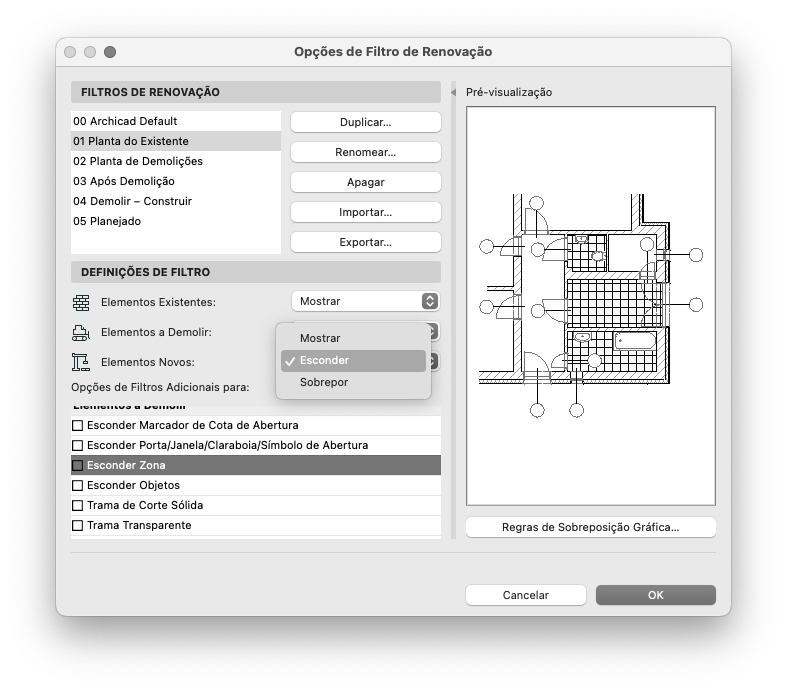

Filtro de Renovação:
- Acesse Documentação > Renovação > Opções de Filtro de Renovação...
- Verifique o status de renovação das zonas afetadas e se elementos com esse status estão configurados como Ocultar no filtro de renovação atual.
- Confirme se a opção Ocultar Zona não está ativa
-
Altere o status de renovação da sua zona caso esteja incorreta.
-
Opções de Projeto:
Desde a introdução das Opções de Projeto no Archicad 27, é importante verificar a visibilidade das opções de projeto:- Abra a paleta de Opções de Projeto acessando Janela > Paletas.
- Ative a visibilidade de cada opção de projeto ou altere a combinação de opções de projeto para encontrar sua zona.
-
Relacione sua zona com a opção de projeto correta, se necessário, ou atualize a combinação de opções de projeto.
