Conteúdo diferente no selo da zona para a mesma zona

Descrição do problema

Você tem diferentes plantas ou vistas da mesma planta, e cada uma delas exige mostrar informações ou detalhes diferentes nos selos das zonas.

Solução

Se suas plantas estiverem em escalas diferentes:

Editar as definições do selo da zona será o melhor método.

1. Abra Definições de Zona > Definições.  Por padrão, você verá as definições de exibição do selo.

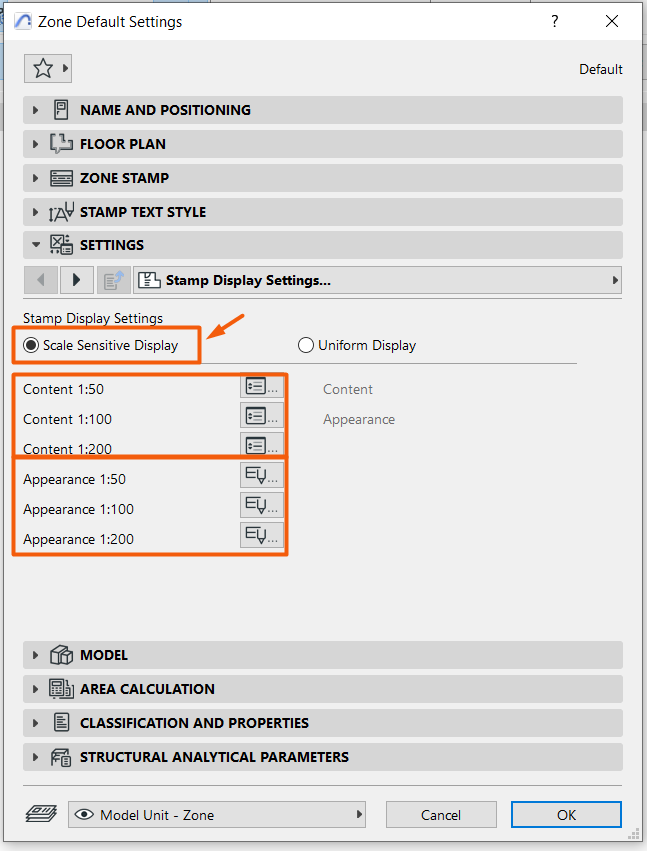

2. Clique na opção Exibição Sensível à Escala. Abaixo dessa opção, você verá uma lista de escalas com ícones ao lado delas. Você está interessado naquelas que dizem 'Conteúdo'.

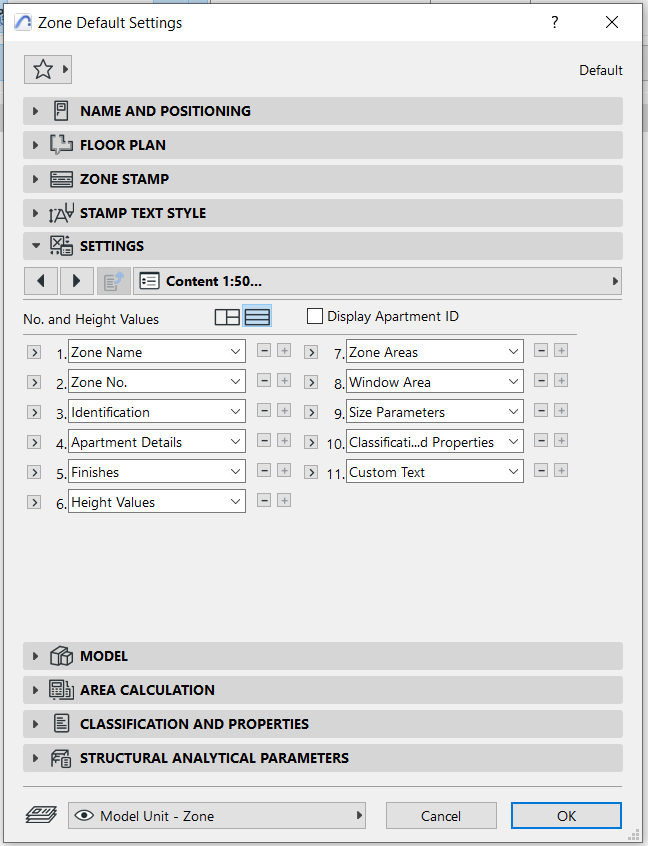

3. Clique no ícone da escala que deseja editar. Isso levará você a uma seção chamada 'Conteúdo 1: XX...'.
4. Remova ou adicione informações clicando nos símbolos - + à direita.

5. Clique em OK para salvar suas alterações.



Observe que, neste caso, se você tiver duas plantas na mesma escala e remover um valor do conteúdo do selo da zona para essa escala, essa informação desaparecerá nas duas vistas.

Se suas plantas estiverem na mesma escala:

Use uma combinação entre os selos das zonas e o Rótulo Zona disponível na ferramenta Rótulo.

1. Desative o Selo da Zona nas Opções de Visualização do Modelo.
2. Crie uma nova camada chamada 'Rótulo Zona'.
3. Ative a visibilidade da camada do rótulo de zona.
4. Ative a Ferramenta Rótulo.
5. Abra as Definições do Rótulo.

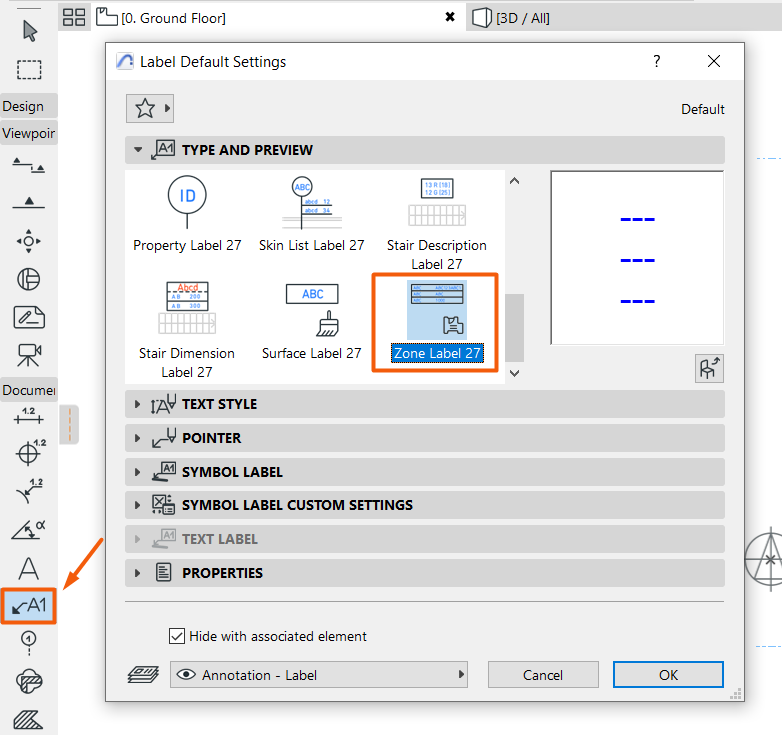

6. Na seção Tipo e Visualização, role para baixo até encontrar o Rótulo Zona.

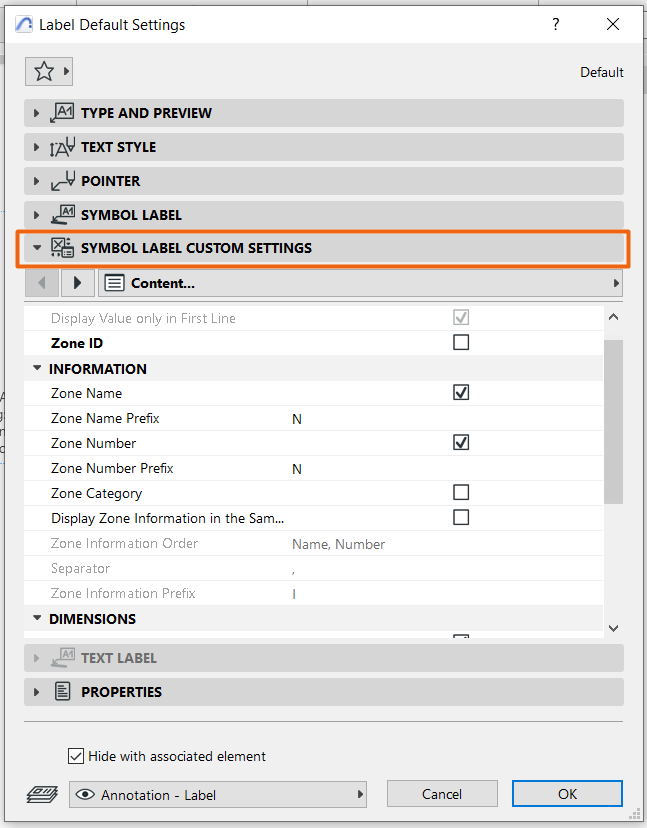

7. Expanda as Definições à Medida do Símbolo do Rótulo. Aqui você pode modificar o conteúdo exibido no Rótulo.



8. Clique em OK.
9. Clique mais uma vez na zona que você deseja rotular.
