Descrição
É necessário importar um RFA (arquivo Revit Family), pois as Revit Families geralmente fornecem conteúdo ao Archicad como Objetos, Portas e Janelas.
Os itens de biblioteca do Archicad gerados têm a mesma geometria precisa e todos os parâmetros (em modo não editável
) daqueles armazenados no formato RFA.
Solução
Use este comando para importar um objeto Revit Family (RFA) e gerar um Objeto GDL, Porta ou Janela que tenha a mesma geometria precisa e todos os parâmetros.
- Acesse Arquivo > Bibliotecas e Objetos > Importar RFA como Objeto GDL.
-

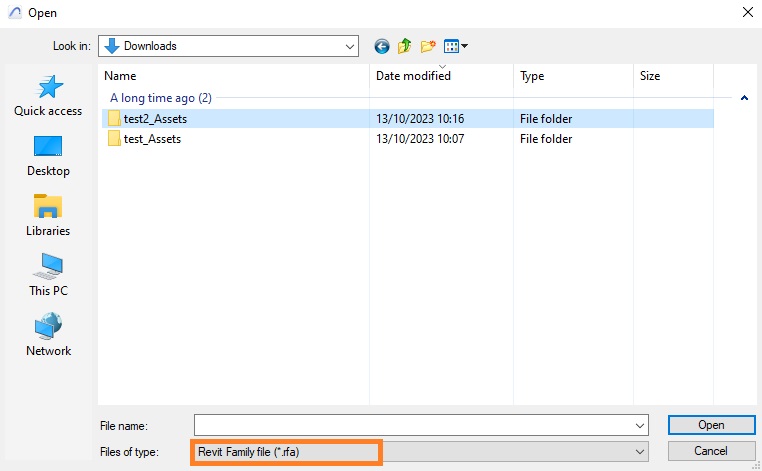

Procure um arquivo RFA para importar e, em seguida, clique em Abrir.

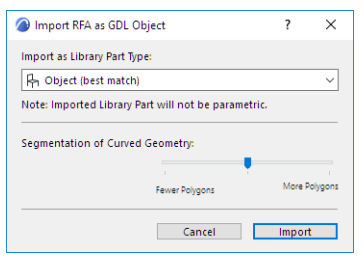

- No diálogo Importar RFA como Objeto GDL que aparece, personalize as opções de importação:
- Selecione o Tipo de Objeto (Objeto, Porta ou Janela) com base na família.
- Use o slider de Segmentação de Geometria Curva para definir o nível de detalhe geométrico.
-
Ajuste a contagem de polígonos conforme necessário (mais polígonos = maior detalhe; menos polígonos = arquivo menor).
- DICA: Verifique a contagem de polígonos
- Clique em Importar.
- O Objeto GDL, a Porta ou a Janela convertida aparecerá na Biblioteca Interna do projeto.
- Use a ferramenta adequada (Ferramenta Objeto, Porta ou Janela) para inserir o item no seu projeto.
Nota: A edição paramétrica não estará disponível para o objeto importado.
