Descrição do problema
Importar arquivo RVT: blocos com sua geometria e parâmetros precisos (como conteúdo não editável), para fins de coordenação e referência de modelo.
Solução
Use este fluxo de trabalho para importar elementos de modelo 3D de arquivos RVT do Revit, colocando-os como um Módulo Associado no Archicad. Os objetos GDL resultantes usam as geometrias e propriedades precisas dos elementos importados, incluindo as cores reais das superfícies.
1. Acesse Arquivo > Conteúdo Externo > Colocar Associação.

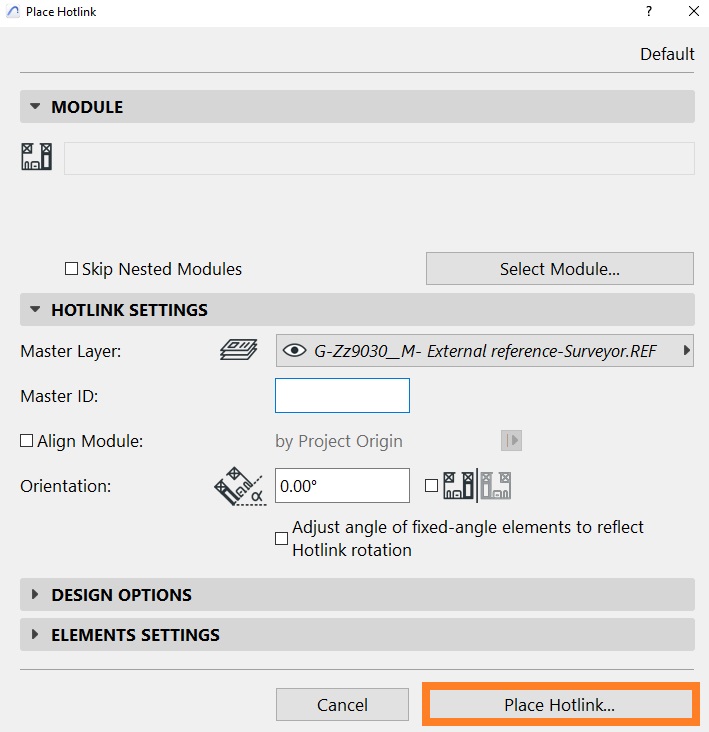

2. Na caixa de diálogo, selecione Colocar Associação

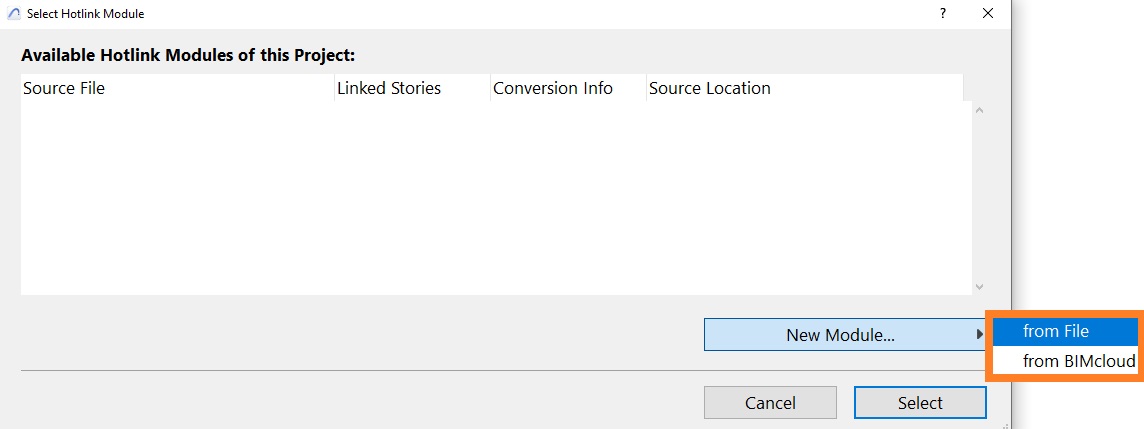

3. A partir do botão Novo Módulo, clique em Do Arquivo.

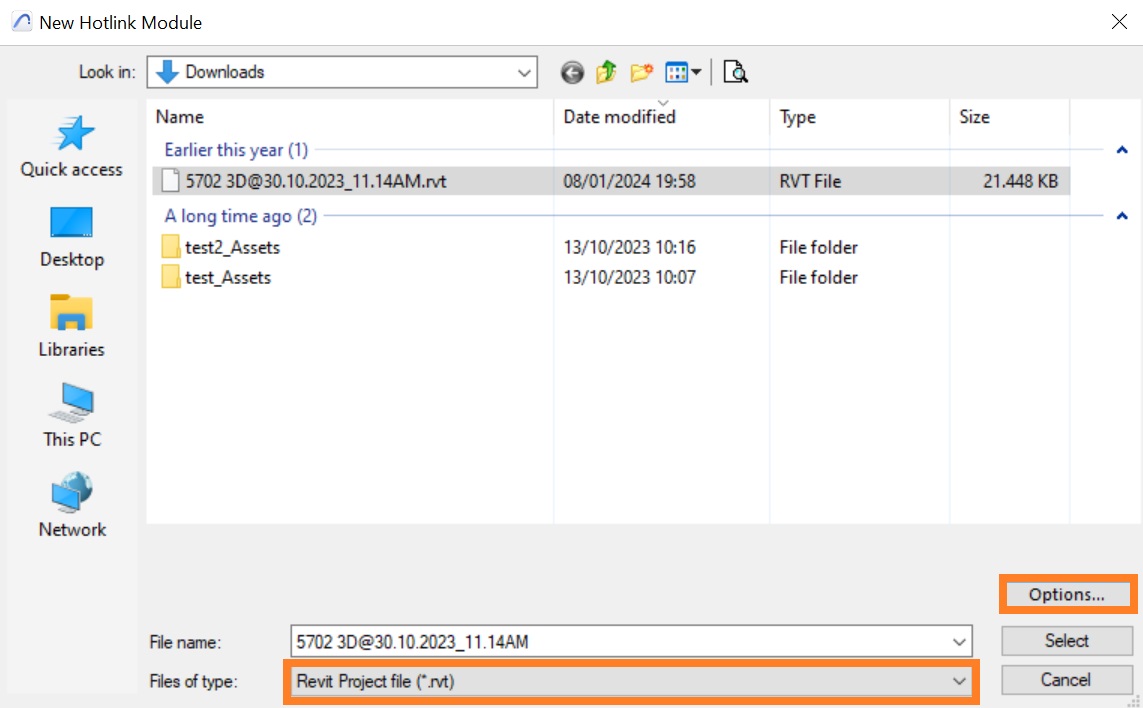

4. Em Arquivos do tipo, procure um arquivo do tipo RVT.
5. Clique em Opções...

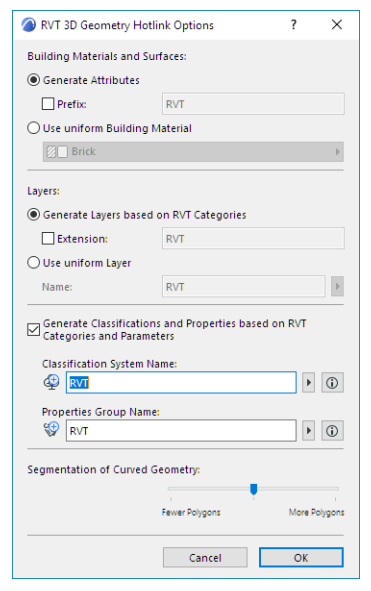

6. Personalize as opções de importação e clique em OK:
Materiais de Construção e Superfícies
Escolha uma destas duas opções para tratar os materiais de construção e superfícies importados do Revit.
Camadas
Escolha uma destas opções para criar camadas para os objetos importados do Revit
Classificações e Propriedades
Marque a caixa se quiser gerar classificações e propriedades com base nas categorias e nos
parâmetros do RVT.

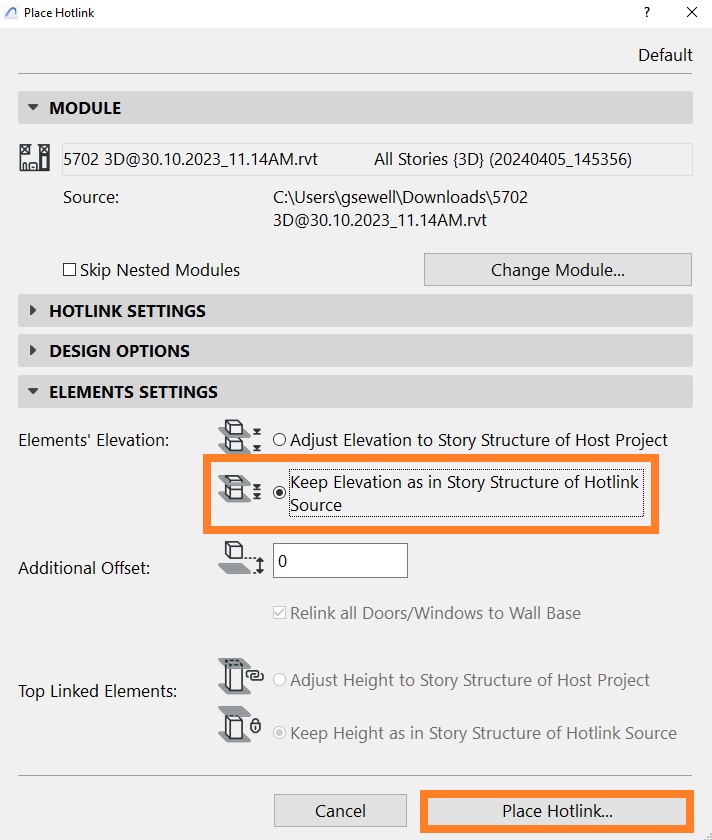

Na caixa de diálogo Colocar Associação, na seção DEFINIÇÕES DE ELEMENTOS, defina a opção Elevação dos Elementos para garantir que você Mantenha a Elevação como na Estrutura de Pisos da Origem da Associação (conforme mostrado abaixo). Caso contrário, o modelo importado pode se “desmontar” quando seus elementos são colocados em uma estrutura de pisos diferente.
7. Clique em Colocar Associação.
– Os elementos da vista 3D importada do Revit são convertidos em Objetos GDL no projeto do Archicad.
– Os objetos são colocados na Biblioteca Interna do projeto.
DICA: Para visualizar o arquivo de modelo RVT isoladamente, coloque o arquivo como Módulo Associado em um projeto vazio do Archicad.
