Erro ao importar um arquivo XYZ

Descrição do problema

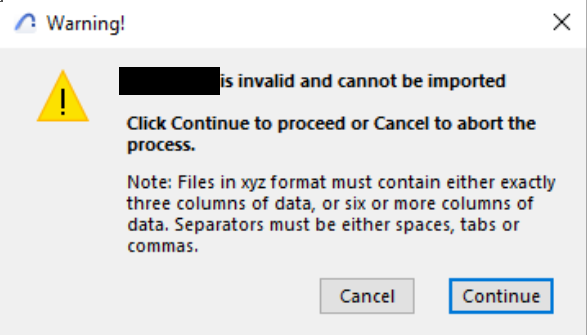

Ao importar um arquivo XYZ para o Archicad, pode ocorrer o seguinte erro: "{fileName} é inválido e não pode ser importado." Este erro ocorre se a estrutura do arquivo não corresponder ao formato esperado pelo Archicad.

Solução

Abra o arquivo em um editor de texto e verifique o seguinte:

1. Certifique-se de que o arquivo contenha apenas valores numéricos. Linhas não numéricas são tratadas como comentários.
2. Verifique se o arquivo possui exatamente três colunas: X, Y e Z. Remova todos os cabeçalhos ou colunas extras.
3. Use um separador consistente (ponto e vírgula, espaço ou Tab) em todo o arquivo.
4. Apague as linhas que contêm coordenadas 0 em todas as colunas.
5. Após salvar suas edições, tente importar o arquivo novamente no Archicad. Se o problema persistir, certifique-se de que o arquivo esteja salvo como texto (codificação UTF-8).

Exemplo

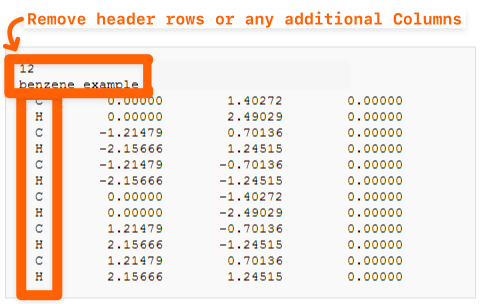

• Formatação incorreta:

• Tabela formatada corretamente com 3 colunas de dados X,Y,Z:
