Como importar um arquivo TXT?

Descrição

Você recebeu ou solicitou dados de terreno de um topógrafo na forma de arquivo TXT. Como importar esses dados para o Archicad para construir uma Malha nativa?

Solução

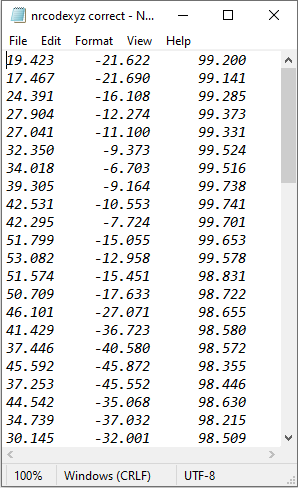

Um arquivo TXT contém 3 colunas de dados XYZ (coordenadas), que o Archicad usará para construir um terreno com a ferramenta Malha.

Para importar dados de terreno de um arquivo TXT para o Archicad e construir um terreno em malha, siga estes passos:

1. Confirme que o arquivo TXT contém 3 colunas representando as coordenadas X, Y e Z.
2. Abra o Archicad.

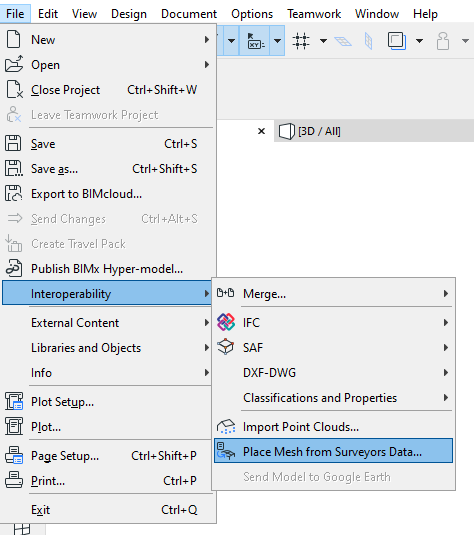

3. Acesse o menu Arquivo > Interoperabilidade > Colocar Malha a partir de Dados Topográficos.
4. Quando solicitado, selecione a unidade de medida, a colocação e a altura acima do nível do mar.

5. Clique em OK.

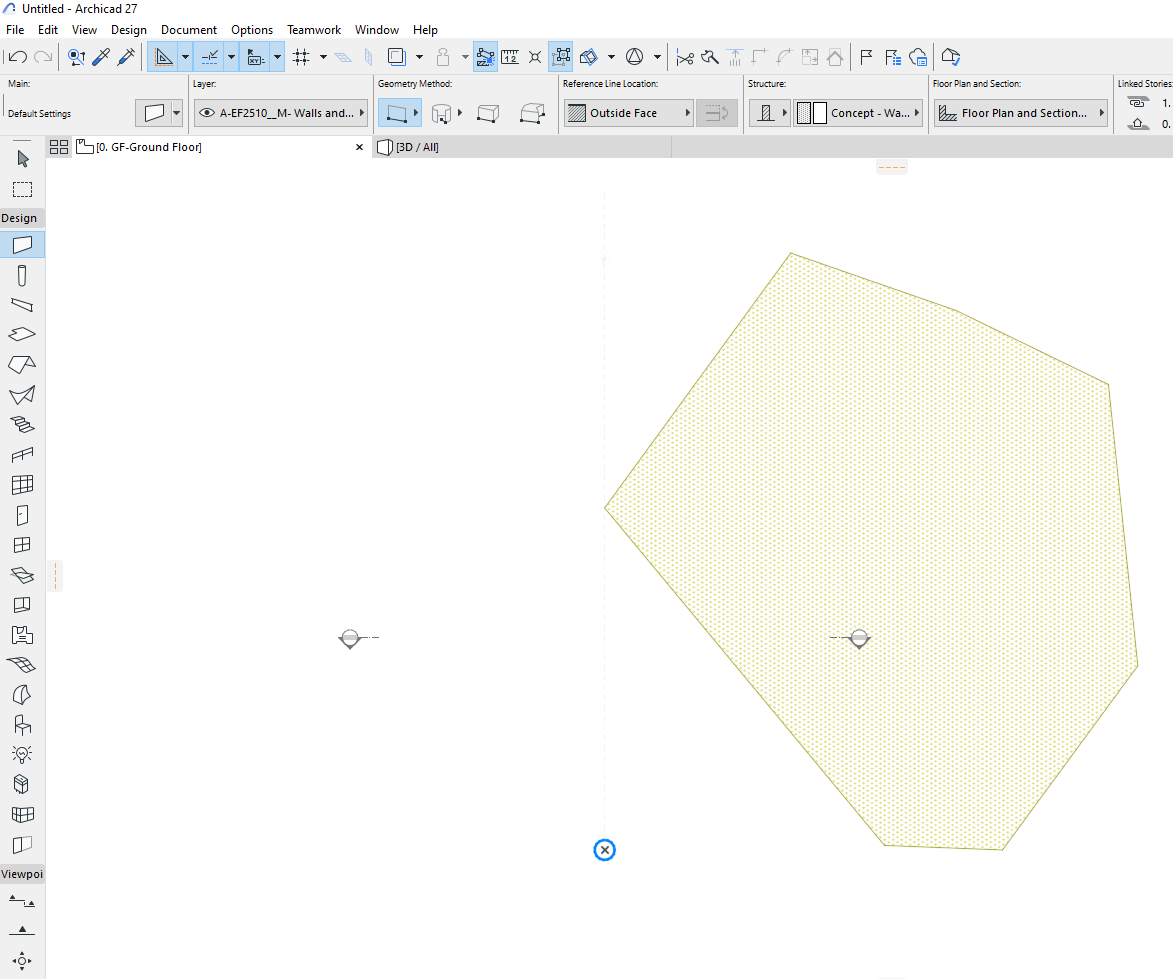

6. Clique no ponto de origem do seu projeto para colocar a malha de terreno importada.
